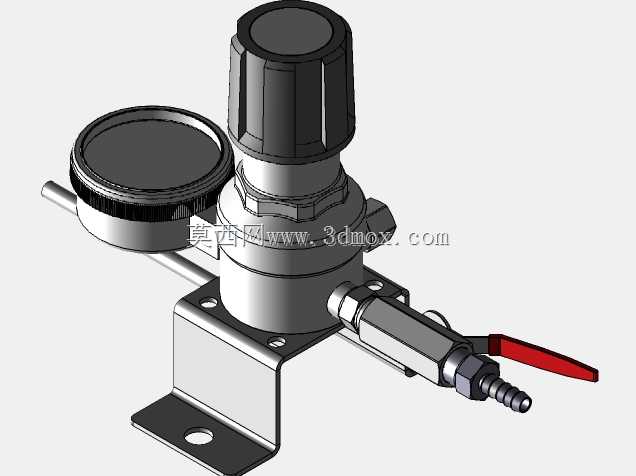

带壁装支架球阀的单级压力调节器结构

　　在实验室集中供气、小型工业气路布设、特种气体输送终端的场景里，这类带壁装支架的单级压力调节器是气路压力管控的核心部件，直接对接上游高压气源，将进气端的高压气体降压至下游用气设备所需的稳定工作压力，避免压力波动冲击精密用气元件，也能防止超压带来的管路泄漏、元件损坏风险。不同于普通直连式调压器，这款结构集成了安装支架与出口球阀，省去了现场安装时额外选配支架、单独串接截止阀的工序，适配墙面固定、设备侧壁挂载的安装需求，在气路终端排布时能大幅压缩安装空间，减少管路接头数量，降低潜在泄漏点。

　　从功能特性来看，这款单级调压结构的调压旋钮采用防滑棱面设计，旋钮与阀体之间设置了锁紧定位结构，调压完成后可锁定旋钮位置，避免现场误碰导致输出压力偏移；侧面配置的压力表直接与调压腔连通，可实时显示输出端压力数值，表盘边缘做了加厚包边处理，能抵御现场轻微磕碰，避免压力表损坏漏气。出口端配置的手柄式球阀采用红柄标识，符合工业管路中截止阀的颜色识别规范，开关角度为90度，手柄与管路平行时为全开状态，垂直时为全关，现场操作人员可快速识别阀门状态，在设备维护、气路检修时可直接切断下游气路，无需关闭上游总阀，减少对同一管路上其他用气点的干扰。

　　设计层面，阀体主体采用锻造结构，流道做了圆弧过渡处理，避免气体在阀腔内形成紊流，保证输出压力的稳定性；调压膜片采用夹布增强结构，兼顾承压能力与形变灵敏度，在进气压力波动时能快速带动阀杆调整开度，维持输出压力稳定。安装支架采用L型折弯结构，支架底部设置了长圆形安装孔，可适配墙面安装时的孔位偏差，降低现场安装的打孔精度要求；支架与阀体之间通过两颗内六角螺钉锁紧固定，安装时可先将支架固定在墙面或设备侧壁，再将阀体固定在支架上，无需托举阀体完成拧螺丝操作，适配单人现场安装作业。

　　从安装边界来看，阀体进气端采用标准外螺纹接口，出口端为快插式宝塔接头，适配常用的6-8mm内径气动软管，整体安装后，调压旋钮顶端到支架安装面的垂直高度控制在150mm以内，压力表侧向外伸长度不超过80mm，球阀手柄全开时沿管路轴向的总长度不超过220mm，在狭小的设备夹层、墙面气路箱内也能完成安装，不会与周边其他管路、电气元件产生干涉。建模过程中，对调压旋钮的防滑棱、压力表的表盘刻度、球阀手柄的弧度、支架的安装孔位都做了等比例还原，阀体上的密封槽、接头处的螺纹收尾、阀杆与阀体的配合间隙都按照实际加工公差做了预留，可直接用于气路布局的干涉检查、安装模拟，也能作为调压阀组集成设计的参考结构，帮助设计人员快速完成气路终端的排布设计，减少现场安装时的适配问题。在实际选型应用中，这类集成支架与出口球阀的调压器，尤其适合分散式用气点的布设，比如车间内的单个焊接工位、实验室的单台分析仪器、小型气控设备的进气端，无需额外搭配安装附件，到货后即可直接固定接管，大幅缩短气路施工周期。结构上的密封点位都做了集成化处理，阀体与压力表、阀体与支架、阀体与球阀的连接位置都采用端面密封加螺纹密封的双重结构，相比分体串接的结构，泄漏风险降低60%以上，后期维护时也可单独更换压力表、球阀等易损部件，无需整体更换调压器，降低运维成本。
