无动力滚筒重力输送机架结构设计

　　这类无动力重力辊道输送设备，在生产车间的工序间流转、仓储分拣线的末端接驳、包装线的工件过渡段都有极高的出镜率，完全依靠工件自身重力或者人工辅助推送完成位移，不需要额外配置驱动电机、传动链条等动力组件，结构简单可靠，后期维护成本极低，对于输送底面平整的箱装工件、托盘载具、成型结构件都有很好的适配性。

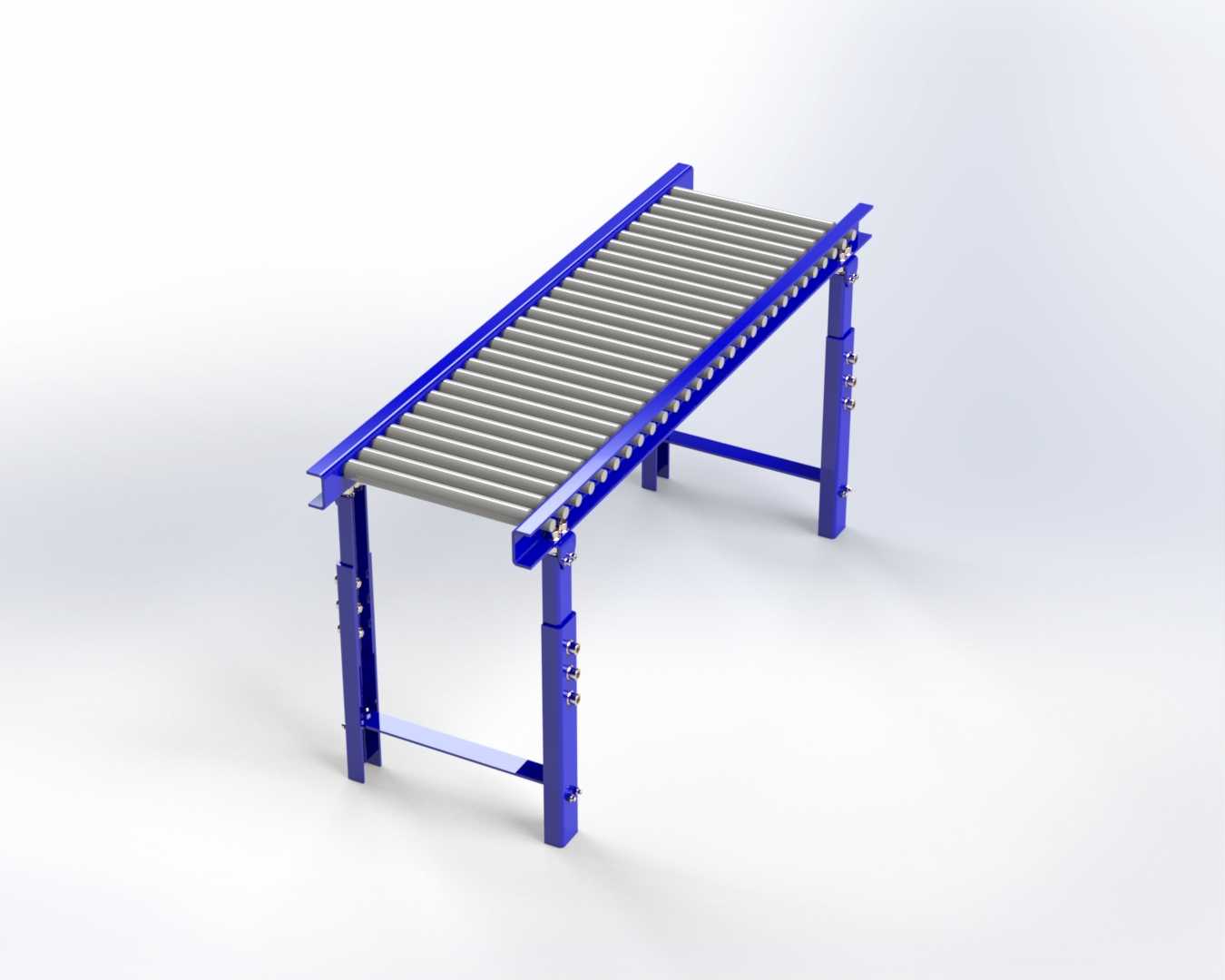

　　从结构设计逻辑来看，整体采用分段式模块化框架思路，主体支撑腿选用矩形型钢焊接加工，腿柱上预留多组高度调节安装孔位，可根据现场接驳设备的高度差调整整体机架的倾斜角度，倾斜角度通常控制在1.5到5度区间，角度过小会导致工件卡滞无法自行滑动，角度过大则会让工件下滑速度过快产生撞击磕碰，具体角度需要根据输送工件的自重、底面摩擦系数做针对性调整。支撑腿之间加装横向连接撑杆，提升整体框架的抗扭刚度，避免长时间承重后出现框架变形、辊道高低差超差的问题。

　　辊筒部分采用统一直径的镀锌钢辊，辊筒两端通过冲压轴承座内嵌深沟球轴承，安装在两侧框架的C型安装槽内，辊筒之间的间距根据输送工件的最小底面尺寸确定，保证工件在输送过程中始终有至少三根辊筒同时接触支撑，避免工件出现卡入辊缝、倾斜翻倒的问题。两侧框架的侧边高于辊筒上表面一定距离，形成天然的导向挡边，防止工件在下滑过程中从侧面滑落，不需要额外加装侧挡条就能满足常规输送的导向需求。

　　安装边界方面，这类辊道的单段标准长度通常适配车间常见的工位间距，机架宽度根据常用托盘、工件的宽度预留单侧50mm左右的安全间隙，支撑腿底部预留膨胀螺栓安装孔，可直接固定在水泥地面上，也可以选配可调脚杯，适应地面不平整的安装场景，调整水平度或者倾斜角度时不需要额外垫高，直接旋转脚杯就能完成微调。设备整体自重较轻，不需要做专门的设备基础，搬迁移位时只需要拆卸分段连接螺栓就能拆分转运，重新组装后不需要复杂调试就能投入使用。

　　在实际工况适配中，这类重力辊道经常和动力输送线搭配使用，布置在动力线的末端作为缓存段，工件从动力线输送过来后，顺着倾斜的重力辊道滑到末端取料位，操作人员不需要弯腰从动力线上取件，能有效降低作业强度；在仓储分拣场景中，多段不同倾斜角度的重力辊道组合，可以形成不同流向的分拣通道，不需要电控系统就能完成工件的流向引导，对于一些没有气源、电源的临时作业场景，这类无动力输送设备的适配性远高于动力输送设备。

　　设计过程中需要重点校核框架的承重能力，单段辊道的额定承重需要根据最恶劣工况下的集中载荷计算，避免单根辊筒承受过大载荷出现弯曲变形，同时要保证所有辊筒的上表面平面度误差控制在合理范围内，若相邻辊筒高低差过大，工件经过时会产生明显的颠簸，对于表面精度要求高的工件还可能造成表面划伤。辊筒的轴承选用免维护的密封轴承，能适应车间多粉尘、偶尔有切削液飞溅的工况，不需要定期加注润滑脂，长期使用也不会出现辊筒转动卡滞的问题。

　　和带式输送机相比，这类重力辊道的表面是刚性辊筒支撑，耐高温、耐穿刺的性能更好，输送带飞边、表面有尖锐凸起的工件时不会出现输送带破损的问题，日常使用中只需要定期清理辊筒缝隙间的杂物，检查连接螺栓是否松动即可，运维工作量不到动力输送设备的十分之一，对于短距离、固定流向的工件输送场景，是性价比极高的结构方案。
