长距离散料堆取输送一体化设备结构设计

　　这套长距离堆取输送设备的三维结构设计，核心面向矿山、散货堆场、火力发电厂输煤系统、港口散料中转区这类需要连续完成散状物料堆存与取料转运的作业场景，区别于普通固定带式输送机仅能完成点对点物料输送的局限，该设备可在长条形料场范围内沿轨道往复移动，同时完成来料的定点堆高堆存，以及存量物料的刮取、输送至下游出料端的双向作业，省去了料场内额外配置装载机、推土机进行物料倒运的环节，大幅降低散料堆场的转运作业成本与设备投入密度。

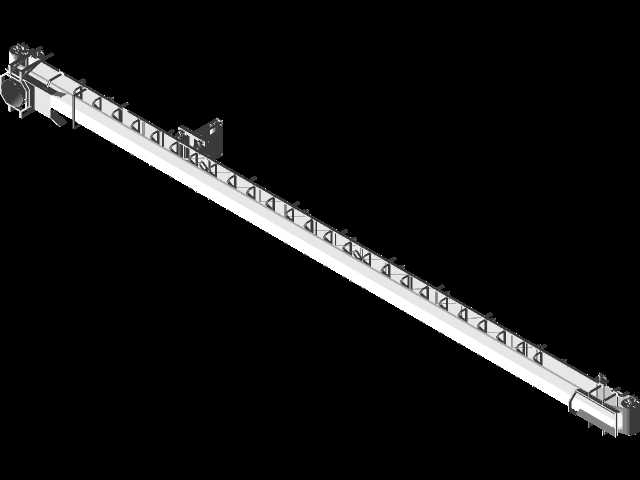

　　从结构布局来看，设备采用长跨距桁架式主梁作为核心承载结构，主梁沿长度方向布置带式输送托辊组与环形输送带，主梁两端分别设置驱动端站与张紧端站，驱动端集成减速电机、传动滚筒与制动组件，张紧端采用螺旋张紧搭配重锤缓冲的结构，可适配长距离输送带运行过程中的蠕变伸长量，避免输送带打滑、跑偏问题。主梁下部沿长度方向间隔布置行走轮组，可沿料场两侧预设的轨道做纵向移动，行走轮组配套水平导向轮，抵消设备长距离行走过程中的侧向偏移量，保证运行轨迹精度。

　　在堆料作业工况下，来料通过上游转接溜槽输送至设备尾部的受料点，落至输送带表面后沿主梁方向输送至头部卸料点，配合设备的纵向行走，可将散状物料沿料场长度方向逐层堆存，形成规整的条形料堆，堆料过程中可通过调整头部卸料挡板的角度，控制落料点的抛射距离，减少物料落料过程中的粒度偏析，避免大颗粒物料滚落至料堆底部造成取料时的物料成分不均。取料作业时，主梁侧面布置的刮料板组件随设备行走过程中插入料堆表层，将散料刮至输送带表面，沿反向输送路径送至尾部出料口，转接至下游输送系统，刮料板采用可调整高度的铰接安装结构，可根据料堆的实际高度调整刮料深度，避免单次取料量过大造成输送带过载、撒料，同时刮料板边缘采用可更换的耐磨衬板，降低散料冲刷带来的磨损损耗，减少后期维护更换的工作量。设计过程中针对长跨距主梁的刚度做了重点校核，主梁采用变截面桁架结构，跨中位置的桁架高度大于两端位置，在控制整体自重的前提下，保证满载工况下主梁的下挠量控制在允许范围内，避免托辊组倾斜造成输送带跑偏；托辊组采用槽型前倾托辊搭配上调心托辊的布置方案，每间隔十组普通槽型托辊设置一组上调心托辊，自动纠正输送带运行过程中的跑偏趋势，回程段采用平行下托辊搭配V型前倾托辊，防止回程段输送带跑偏撒料。

　　设备的安装边界需要结合料场的实际宽度确定，轨道基础需要预留足够的承载能力，满足设备满载行走时的轮压要求，两端的端站位置需要预留检修空间，方便后期对驱动滚筒、张紧装置、减速电机等部件进行维护更换，设备的供电与控制线缆采用拖链沿轨道侧边布置，避免设备往复行走过程中线缆出现拉扯、磨损问题。针对散料作业过程中的扬尘问题，结构设计时在受料点、卸料点位置预留了除尘接口，可配套安装喷雾降尘或集尘罩组件，减少作业过程中的粉尘扩散；输送带两侧设置挡料板，避免输送过程中散料从侧边撒落，降低现场清理的工作量。整套结构的建模过程中对所有运动部件做了干涉检查，验证了行走轮组沿轨道全行程移动、刮料板高度调整、输送带运行过程中均无结构干涉，各连接部位的螺栓安装空间、检修操作空间均做了预留，可直接用于后续的生产图纸转化与设备制造参考。
