双滚轮式回转支撑承载装置

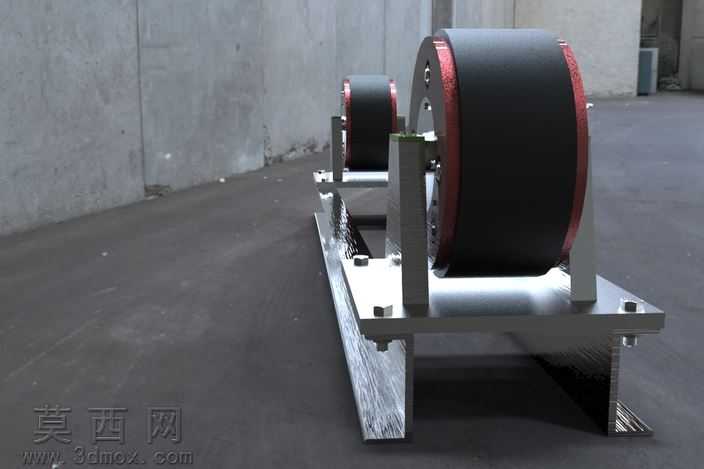

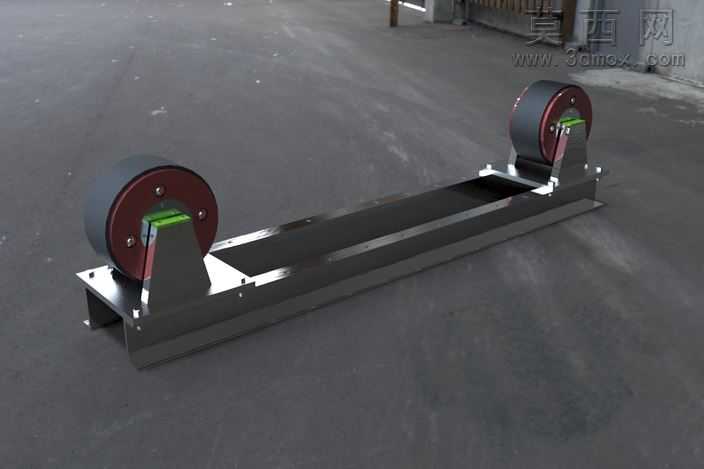

本作品为双滚轮式回转承载装置，采用三维建模软件完成全参数化设计，整体结构以对称式双滚轮组为核心承载单元，搭配一体式金属安装底座实现稳定支撑。建模过程中首先完成底座基准面绘制，采用铝型材样式的长条形基座作为安装载体，预留多组标准螺栓安装孔位，保证装置可固定于各类工业工作台面；滚轮部分采用分层结构设计，外层为高耐磨黑色橡胶材质，模拟工业脚轮的防滑耐磨层，中间层为红色金属轮毂强化结构强度，内层设置轴承安装位实现滚轮的低阻力回转。支架部分采用L型金属支撑臂，通过螺栓与底座刚性连接，支撑臂与滚轮轴的配合位置做了加厚处理，避免长期承载出现结构变形。渲染阶段采用工业场景写实风格，地面设置为哑光水泥质感，金属部件添加轻微拉丝纹理与环境反射效果，橡胶滚轮表面添加细微颗粒质感模拟真实使用的摩擦纹理，光线采用侧方自然光搭配柔和补光，清晰呈现各部件的装配关系与材质差异。设计思路围绕中小型回转工件的承载需求展开，双滚轮对称布局可适配圆柱形工件的回转支撑，通过滚轮的被动转动实现工件的平稳旋转，可应用于焊接、打磨、检测等工序的工件承托，整体结构无复杂传动部件，依靠标准件与机加工件组合实现功能，建模时对各配合面做了公差预留，保证虚拟装配无干涉，各零件可单独导出用于工程图绘制与生产加工参考，滚轮与支架的连接采用可拆卸式设计，方便后期更换不同尺寸滚轮以适配不同直径的承载工件。
