双筒安装座式机械支撑固定支架

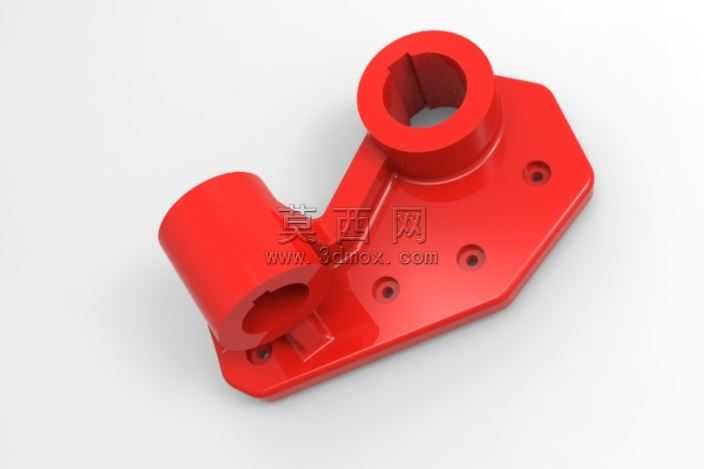

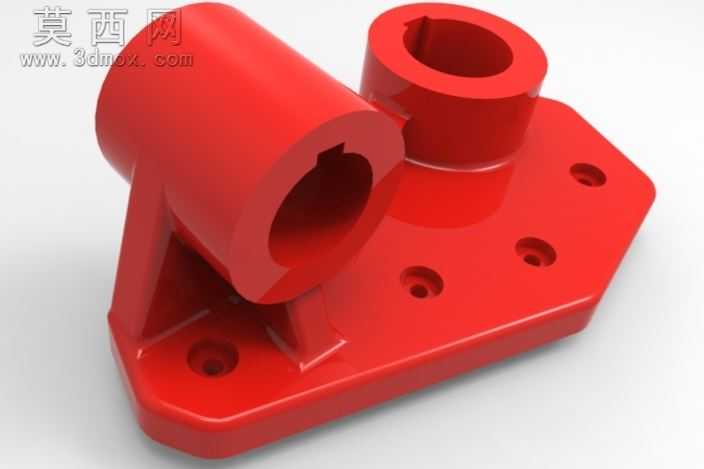

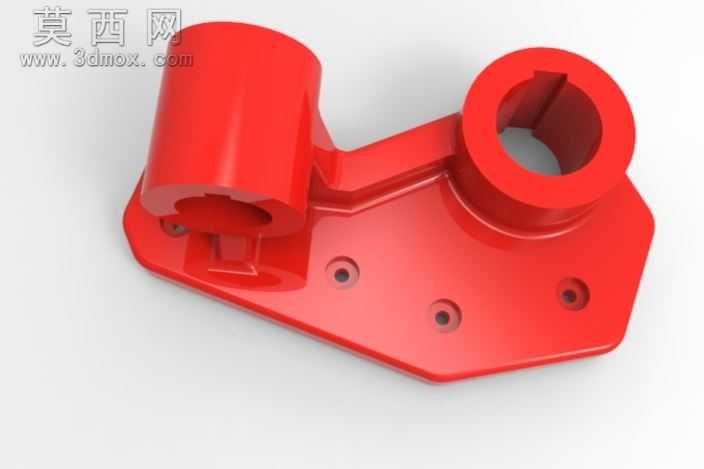

该支架模型采用三维参数化建模方式完成整体结构设计，建模过程中以实际机械装配的功能需求为核心导向，先通过草图绘制勾勒出底座的不规则多边形轮廓，结合拉伸凸台命令生成带均匀厚度的安装基板，基板上预留的多个沉头安装孔位严格遵循通用紧固件的装配尺寸规范，孔位排布兼顾安装稳定性与空间避让需求，确保实际使用时可通过标准螺栓完成与配套设备基面的稳固连接。在基板上方的两个筒状支撑结构建模中，分别对两个筒体的内孔做差异化设计，较高筒体的内孔开设轴向定位槽，用于配套轴类零件安装时的周向防转限位，较低筒体的内孔做光滑通孔设计，可适配光轴类零件的穿设定位，两个筒体与基板的衔接位置均添加了加强筋结构，通过放样与圆角过渡命令优化衔接处的应力分布，避免受力集中导致的结构断裂风险。模型渲染阶段选用亮红色工程塑料材质，调整材质的粗糙度与反光参数模拟工业常用玻纤增强尼龙的表面质感，添加柔和的环境漫反射光照与定向主光源，清晰呈现模型的轮廓边界、孔位细节与结构层次，同时对所有锐边做统一的小圆角处理，还原实际机加工或注塑成型零件的工艺特征。整体设计思路围绕支撑定位的核心功能展开，在保证结构强度的前提下尽可能精简冗余材料，两个筒体的高度差、中心距参数均经过装配干涉校验，确保与配套零部件组装时不会出现空间冲突，基板的外形轮廓根据安装空间的限制做切角优化，既减少了整体占用空间，也避免了安装时与周边零部件的磕碰干涉，模型的所有尺寸参数均可根据实际使用需求做参数化调整，适配不同规格的配套轴件与安装场景。
