DN65室内消防栓直角截止阀结构设计

　　做消防水系统结构设计快十二年，经手的室内栓阀三维建模不下百套，这款DN65规格的直角着陆阀是民用建筑消防系统里最常见的核心控水部件，但凡做过高层住宅、商业综合体消防配套的工程师，对这类结构的安装边界、操作逻辑都不会陌生。从实际应用场景来看，这类阀件统一安装在室内消火栓箱内部，一端通过底部法兰接口对接建筑竖向消防供水立管，侧向外螺纹接口直接接驳消防水带，是火灾发生时现场人员第一时间能够操作的控水开关，直接决定初期火灾扑救的供水响应效率，结构可靠性直接关系到消防系统的实战可用性。

　　从功能特性上拆解，这款阀采用直角式流道设计，相比直通式截止阀更适配消火栓箱内的紧凑安装空间，进水方向垂直向上、出水方向水平朝向箱门开启侧，操作人员站在箱门处转动手轮即可完成开关动作，不需要探身到箱内操作，符合消防操作的人机工程要求。密封结构采用硬密封加橡胶副密封的组合设计，阀瓣与阀座的密封面做了研磨贴合处理，日常保压状态下能够承受1.6MPa的静态供水压力无渗漏，开启过程中阀瓣沿阀杆轴向垂直提升，不会对密封面造成持续冲刷，相比闸板结构的消火栓阀，抗水锤冲击能力更强，频繁开关后的密封衰减速度更慢，适合消防系统长期静置、瞬时大流量开启的使用特性。

　　建模过程中首先要卡准安装边界尺寸，底部法兰的连接尺寸严格匹配DN65低压流体输送管道的法兰标准，螺栓孔中心距、密封面凸台高度、法兰厚度都要和现场管道安装公差适配，避免后期安装时出现法兰错位、密封垫压偏的问题。侧方的外螺纹接口采用消防水带专用的管螺纹规格，接口处的环形卡槽尺寸要和水带接口的锁扣完全匹配，保证接水带时能够快速卡接到位，不会出现加压后脱扣的问题。手轮的操作直径设计在合理范围，操作人员戴消防防护手套时也能完全抓握轮缘，转动手轮的操作力矩控制在单人徒手即可开关的范围内，不需要借助F扳手等辅助工具，符合紧急状态下的操作要求。

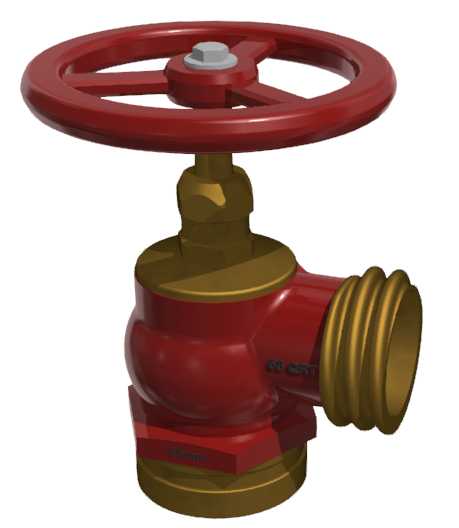

　　设计思路上优先考虑长期静置的可靠性，阀杆部位采用多重填料密封结构，填料压盖的调节余量留足，即使使用多年出现填料老化渗漏，也可以在不拆卸阀体、不排空管网的情况下带压紧固压盖解决渗漏问题，降低后期运维成本。阀体的流道做了圆弧过渡处理，进水腔到出水腔的转折处没有直角锐角结构，大流量供水时不会产生明显的涡流阻力，额定流量下的压力损失控制在消防规范允许的范围内，保证出水端的压力和流量满足灭火要求。阀体外部的手轮采用标准消防红色涂装，和消防箱内的其他部件视觉统一，日常巡检时能够快速识别阀件位置，阀体中腔和接口部位的铜色结构为铜合金材质，避免长期接触水出现锈蚀卡涩，保证静置多年后依然能够顺利开启，不会出现阀杆锈死拧不动的问题。

　　从安装适配性来看，整个阀件的垂直安装高度、侧方接口的伸出长度都匹配标准消火栓箱的内部安装尺寸，安装时阀体底部和立管连接后，侧方接口刚好对准箱内的水带挂载位置，不需要额外加装弯头调整方向，减少管网的连接节点，也就减少了潜在的渗漏点。手轮的最高位置距离箱顶留有足够的操作空间，转动手轮时不会和箱体内壁、水带卷盘发生干涉，开关全程阀杆的上升行程不会触碰箱内其他配件。建模时所有配合面的公差都按金属切削加工的常规公差设定，阀杆和阀盖的配合间隙、阀瓣和阀座的同轴度都做了装配校验，保证虚拟装配时没有干涉，实际加工组装后能够顺利动作，不会出现卡滞、关不严的问题。
