无人机400规格尾旋翼总成结构设计

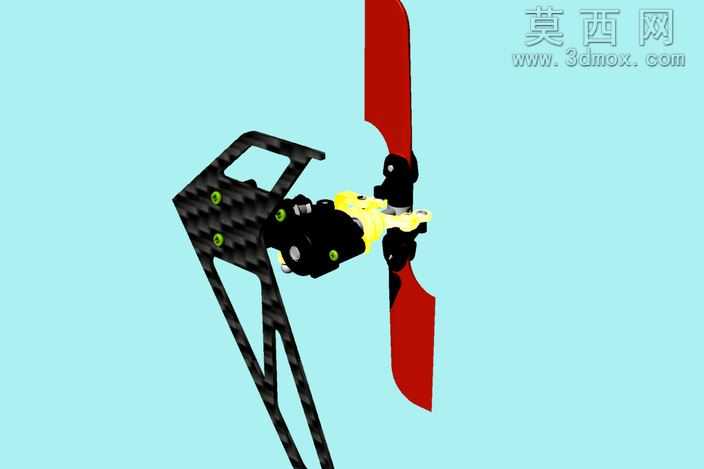

本作品为无人机尾旋翼系统的1:1比例三维建模成果，建模过程严格遵循航模部件的实际装配逻辑与尺寸规范，完整还原了尾旋翼总成的全部结构细节。建模阶段首先依据400级航模直升机的尾段布局参数，搭建碳纤维尾管支架的基础框架，采用曲面拉伸与筋位阵列的方式还原支架的镂空减重结构，精准复刻碳纤维材质特有的斜向编织纹理走向，确保支架的安装孔位、夹持槽尺寸与实际航模配件完全匹配。针对尾桨夹组件，建模时拆分了夹座、锁紧螺丝、铰接销轴、传动连接座等独立零件，通过同轴心配合、面重合配合完成虚拟装配，还原尾桨夹绕水平铰轴的摆动自由度，以及与尾传动输出端的动力传递衔接结构，所有转动副的配合间隙均参照实际航模的装配公差设置，避免出现结构干涉问题。尾旋翼叶片采用翼型曲面建模方式，先绘制符合气动效率的翼型截面轮廓，通过引导线放样生成完整桨叶曲面，再对桨根与桨夹的连接部位做加厚与安装孔切削处理，还原桨叶的弦长变化与翼型扭转角度，确保气动外形符合400级尾桨的拉力参数要求。材质渲染阶段，为碳纤维支架赋予带有编织纹理的哑光黑碳纤维材质，调整纹理缩放比例匹配真实碳板的纹理密度；金属连接件采用磨砂阳极氧化黑金属材质，设置合适的粗糙度与金属度参数还原航模金属配件的质感；传动衔接部位的黄色部件采用亮面工程塑料材质，与周边黑色部件形成清晰的视觉区分；桨叶采用高饱和度的半哑光红色材质，添加细微的颗粒质感模拟玻纤增强塑料的表面特征。设计过程中重点考量了尾旋翼系统的动平衡适配性，所有旋转部件的重心均设置在旋转轴线上，支架的夹持结构做了加强筋优化，既保证整体结构轻量化，又能承受尾桨高速旋转产生的振动载荷，完整呈现了航模尾旋翼系统从零件结构到装配关系的全部设计细节，可用于航模配件的结构验证、装配教学以及改装方案的模拟推演。
