带防返水结构的PVC排水地漏结构设计

　　这款PVC材质的排水地漏，核心应用场景覆盖民用住宅卫生间、阳台、开放式露台以及商用建筑公共盥洗区域的地面排水节点，是建筑排水系统末端衔接地面与排水管道的关键部件，承担着快速排走地面积水、阻挡管道内异味返溢、拦截大块杂物避免管道堵塞的多重作用。

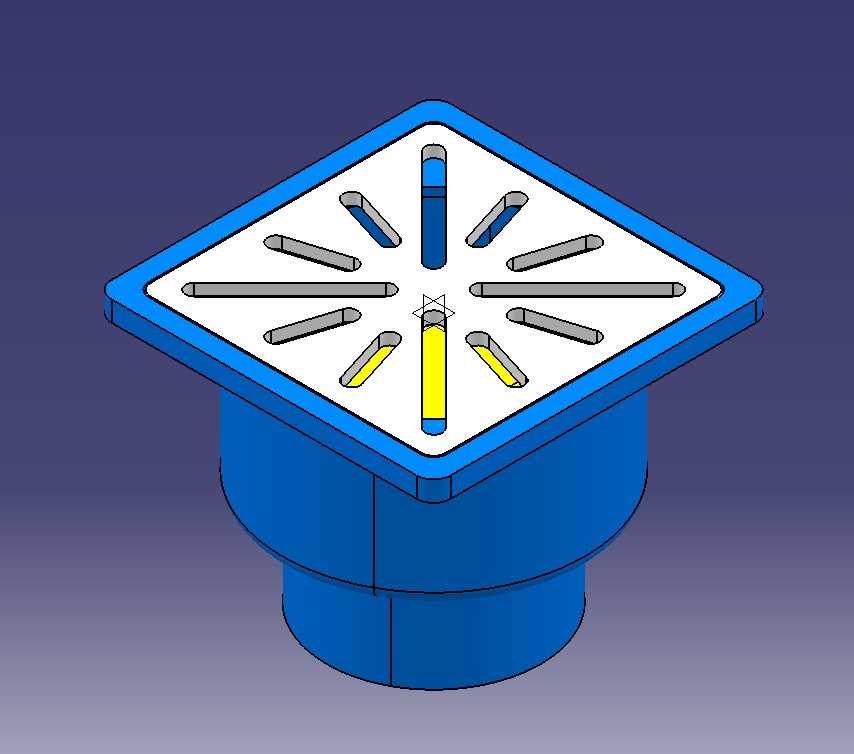

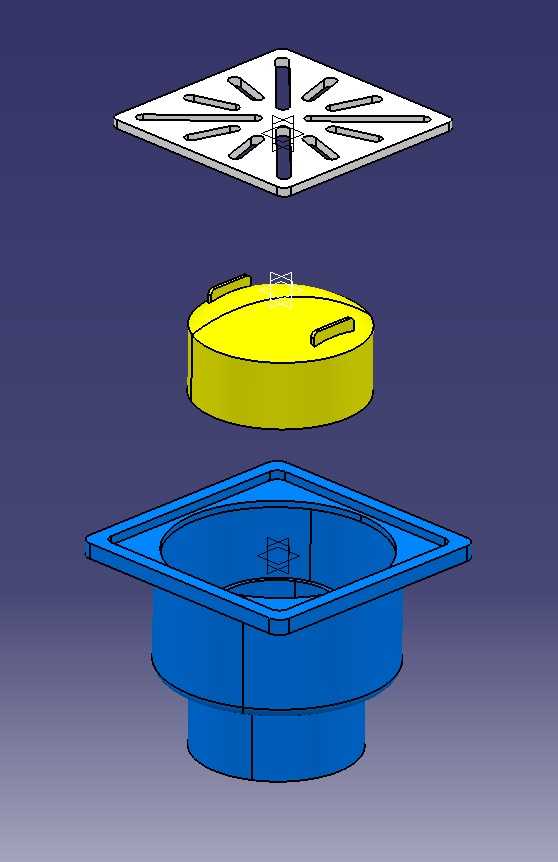

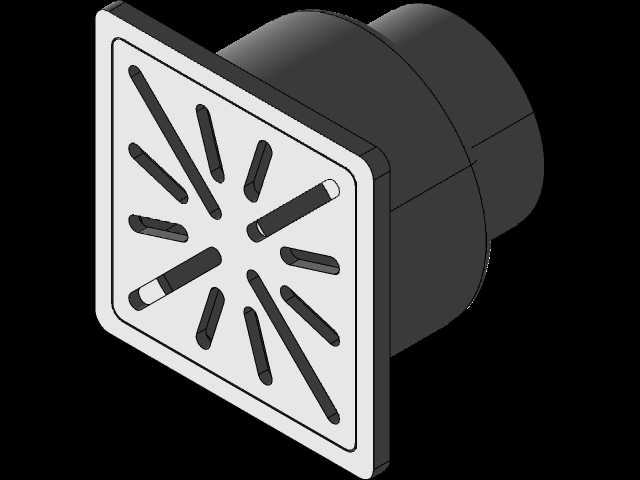

　　从结构拆分来看，整个组件分为三个独立功能模块：最上层的方形格栅盖板、中间层的黄色密封封板、最下方的蓝色基座主体。上层格栅采用方形外轮廓设计，表面开设多道放射状排布的长条形排水槽，槽体宽度经过严格控制，既保证足够的过流面积满足大流量排水需求，又能拦截头发、纤维、较大块状杂物进入排水管道，避免后续管路出现堵塞问题；格栅中心设置凸起定位柱，与下方基座的定位孔配合，安装后不会出现移位、翘边问题，表面与铺装完成的地面保持齐平，不会出现凸起绊脚或者凹陷积污的情况。

　　中间的黄色密封组件是实现防返水功能的核心结构，采用重力自封式设计，日常排水状态下，水流重力会压下封板，让排水通道完全打开，积水可以快速汇入下方基座排入管道；当排水管道内部出现正压返水、或者异味上返的情况时，封板会在浮力与重力的共同作用下贴合基座的密封面，完全封闭排水通道，阻断管道内的污水、异味、虫害向室内空间扩散，相比传统水封地漏，这种结构不会因为水封干涸失去密封作用，适配长期无人居住的空间排水需求，也减少了日常补水维护的工作量。

　　下方的蓝色基座是整个地漏的安装承载主体，上部采用方形法兰边结构，安装时法兰边完全承托在地面找平层或者防水保护层上，与下部排水承插管形成稳定的受力结构，不会因为长期踩踏出现下沉、倾斜问题；下部的圆柱形承插管采用标准PVC排水管道适配尺寸，可直接与常规同规格的PVC排水立管承插连接，接口处配合专用PVC粘接剂即可完成密封固定，不需要额外定制转接配件，适配现有绝大多数建筑排水的施工标准。

　　设计过程中优先考虑了安装适配性与使用可靠性：整体外轮廓的方形法兰边尺寸，匹配常规地砖的模数，施工时可以直接嵌入地砖拼接缝隙，不需要额外切割大块地砖，降低施工难度与铺装损耗；所有部件的转角位置都做了圆弧过渡处理，没有尖锐棱角，既避免安装施工过程中划伤作业人员，也减少使用过程中积污纳垢的死角，日常清洁只需要掀开上层格栅就可以清理拦截的杂物，维护操作简单。

　　在安装边界上，基座的整体高度适配常规卫生间降板层的厚度要求，不需要额外抬高地面或者加深开槽，承插管的插入深度经过核算，既保证与管道连接的结构强度，也不会因为插入过深挤占管道过流断面影响排水效率；格栅盖板的表面做了细微的防滑纹理处理，沾水状态下也能保持足够的摩擦力，避免人员行走时滑倒。材质上全部采用硬质PVC材料成型，耐日常污水中的弱酸弱碱腐蚀，抗老化性能满足建筑排水部件的长期使用要求，不会因为长期接触卫浴清洁剂、生活污水出现脆化、变形问题，密封面的配合精度经过公差匹配，闭合状态下没有明显缝隙，密封可靠性可以满足日常使用的防返溢需求。
