川崎FS20N六轴工业机械臂结构设计

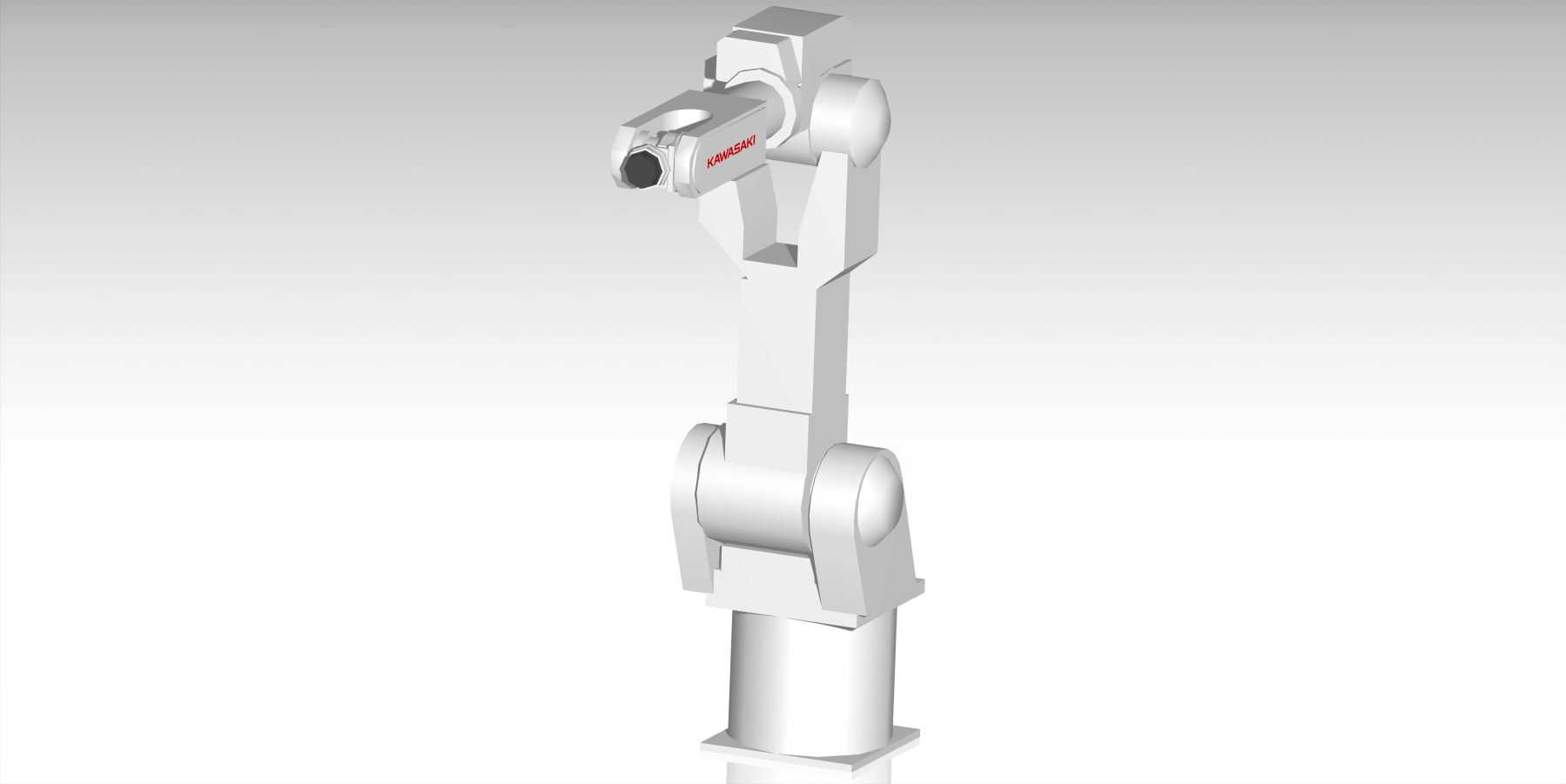

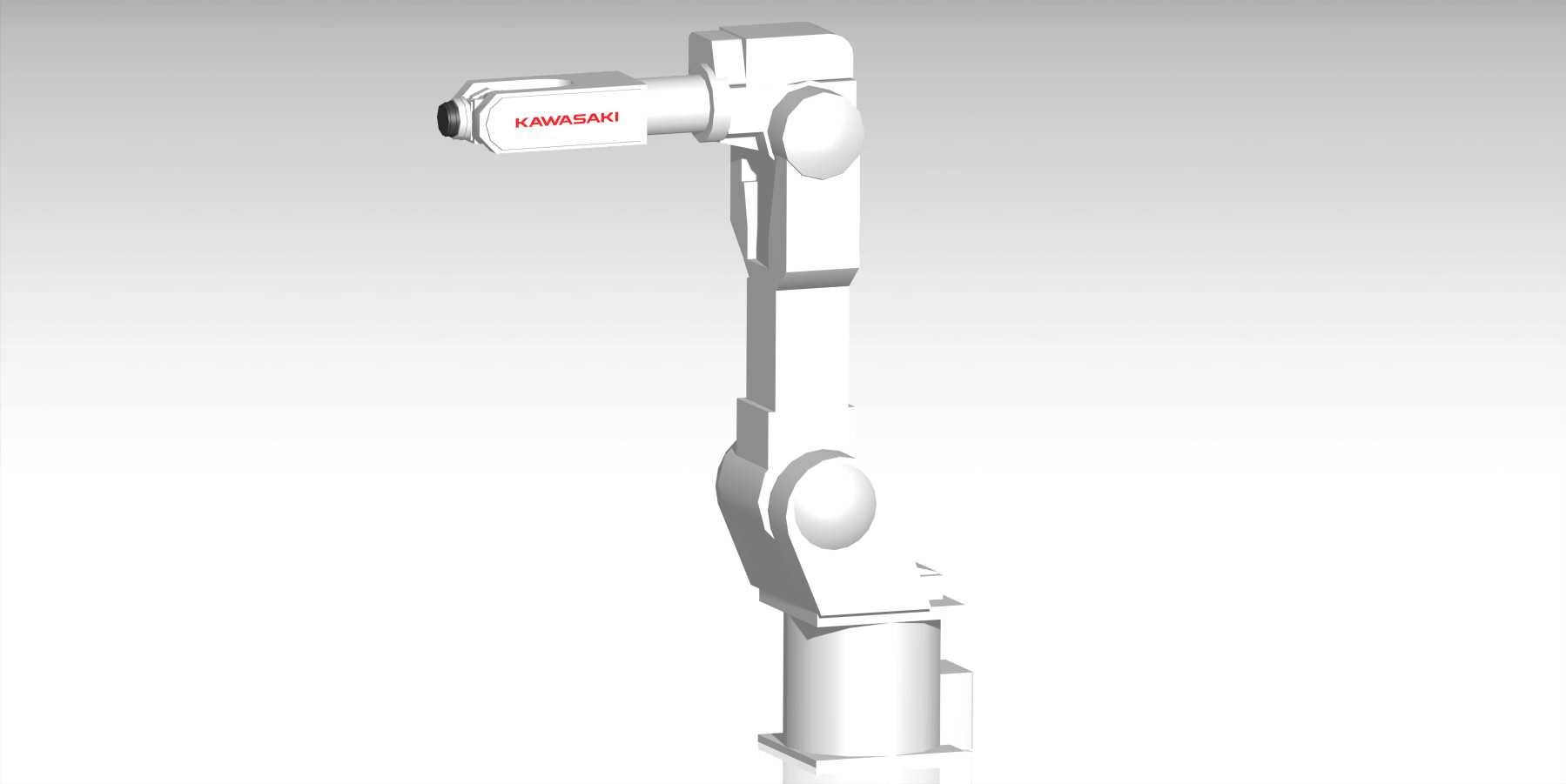

　　这款六轴垂直多关节机械臂的结构建模，完全围绕工业现场实际作业需求展开，建模过程中优先还原了设备在产线部署时的安装边界与运动干涉边界，避免后续做产线布局仿真时出现尺寸偏差。从实际应用场景来看，这类负载20公斤级的六轴机械臂，在汽车零部件焊接工位、五金件上下料工位、小型铸件打磨工位、电子元器件码垛工位都有极高的适配性，建模时特意保留了各关节的转动副装配基准，方便后续做运动学仿真时直接添加驱动约束，不需要二次拆解模型调整装配关系。

　　设计思路上，整个臂体采用了分段式的铸件结构还原，大臂、小臂的壁厚过渡完全参考实际铸造工艺的拔模要求，没有出现建模中常见的等壁厚、无拔模斜度的常识错误，关节处的谐波减速器安装位、伺服电机的装配沉台都做了精准的结构还原，甚至连末端法兰的安装孔位间距、定位销孔位置都严格对应实物尺寸，方便设计人员直接调用模型做末端执行器的配套设计，不需要反复核对实物安装尺寸。

　　从安装边界来看，该机械臂的底座安装孔采用圆周分布设计，建模时预留了足够的底座安装平面空间，底座下方的走线槽空间也做了完整还原，做产线布局时可以直接规划线缆走向，避免出现线缆与底座、周边工装干涉的问题。各关节的运动行程也在建模时做了隐性的限位结构还原，比如大臂俯仰关节的机械硬限位块、小臂回转关节的限位凸台，都和实物结构保持一致，做离线编程仿真时不会出现超出机械实际行程的错误路径。

　　外形尺寸方面，该机械臂的伸展半径完全覆盖中小型工位的作业范围，臂体收拢后的占地面积紧凑，适合在密集排布的自动化产线中部署，不会因为臂体回转半径过大占用过多产线空间。臂体表面的走线槽、管线包固定卡扣都做了细节还原，后续做管线包仿真、干涉检查时可以直接使用这些结构做固定约束，不需要额外添加辅助几何体。末端法兰的负载安装面做了平面度的结构示意，提醒设计人员在配套末端夹具时注意安装面的形位公差要求，避免出现夹具安装偏斜导致的作业精度偏差。

　　在结构细节处理上，各关节的密封槽位置、轴承安装位的台阶尺寸都做了对应还原，方便做设备维护仿真、备件更换模拟时直接调用结构，不需要重新绘制局部细节。腕部的三个关节采用紧凑的同心轴布局设计，建模时还原了腕部内部的传动路径空间，方便做传动结构的二次设计或者改造时参考内部空间余量，避免改造时出现传动件干涉的问题。整个模型的装配层级按照实际设备的装配逻辑划分，从底座到一关节、大臂、二关节、小臂、三关节、腕部、末端法兰逐层装配，每个部件都可以单独拆解查看结构，方便设计人员做局部结构优化、或者做同类型机械臂的对标设计时直接参考结构比例。

　　实际选型参考时，该模型的结构尺寸可以直接用于产线的初步布局仿真，验证机械臂的作业覆盖范围是否满足工位需求，检查臂体在全行程运动时是否和周边的工装夹具、输送线、防护栏存在干涉，提前规避产线设计阶段的空间布局问题。对于做机械臂二次开发的设计人员来说，模型保留的各关节安装基准可以直接用于添加外部传感器、附加轴的配套设计，不需要重新测量臂体的安装面尺寸，大幅缩短前期方案设计的周期。
