量产模具自动上下料双料仓机械手工作站

　　这套设备面向冲压、注塑类量产模具的机台上下料作业场景，适配车间内模具机台连续化生产的节拍需求，解决传统人工上下料效率波动大、换料停线时间长、高危工位人工操作安全隐患多的实际痛点，目前已在量产产线完成长期运行验证，动作稳定性与节拍匹配度均满足连续生产要求。

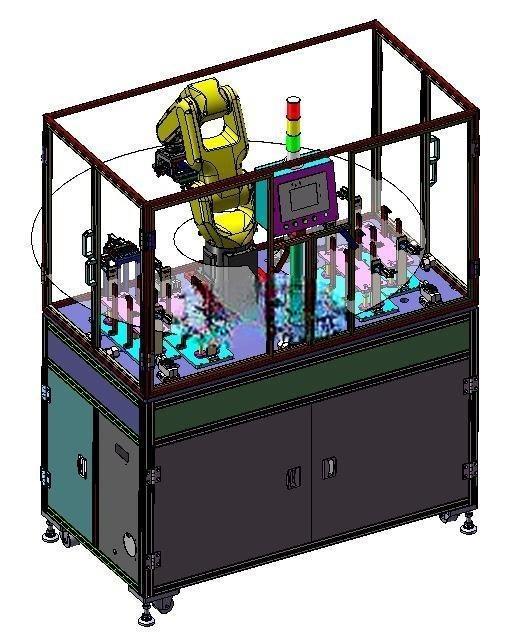

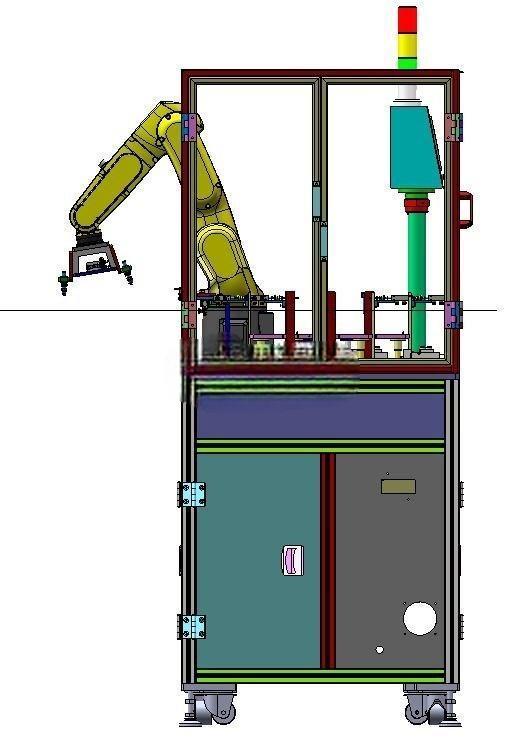

　　设备整体采用一体式机架落地安装设计，底部配置可调脚轮与支撑脚，兼顾工位转场移动便利性与运行时的结构稳定性，机架主体采用铝型材搭配钣金封板搭建，整体安装边界控制在长1800mm、宽1200mm、高2100mm范围内，可直接对接多数中小型模具机台的侧边安装空间，无需对原有产线地基做特殊改造，机架顶部预留三色报警灯安装位，可实时反馈设备运行、待机、故障状态，便于车间运维人员快速识别设备工况。

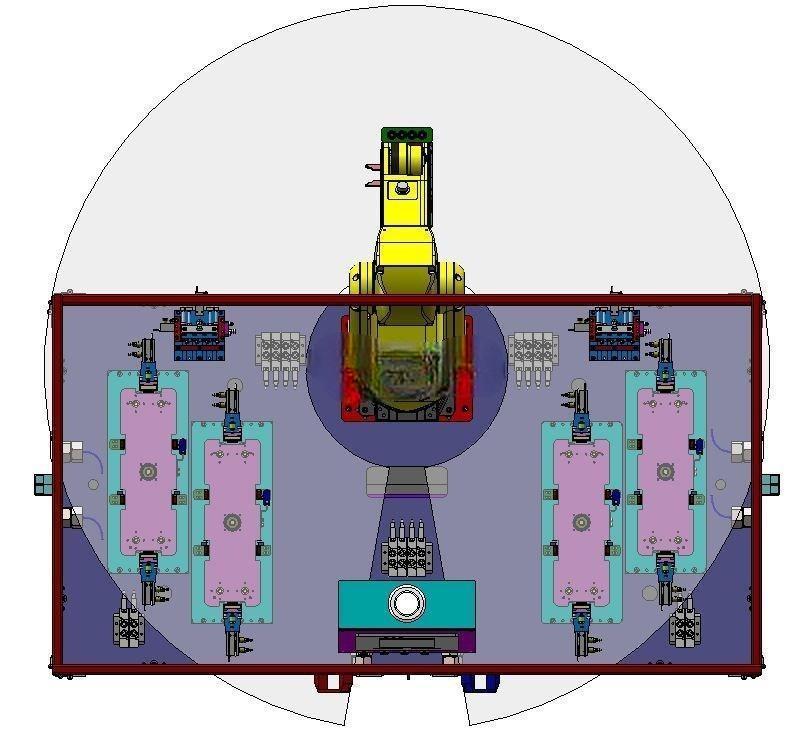

　　整体结构分为左右对称布置的双料仓单元与六轴机械手自动搬运模组两大核心部分，双料仓的设计核心是实现不停机换料，当其中一侧料仓的待加工工件消耗完毕后，机械手可自动切换至另一侧料仓取料，运维人员可在设备运行过程中对空料仓进行补料作业，完全消除单料仓结构换料时的产线停等时间，将设备有效稼动率提升15%以上。料仓的传动部分采用丝杆伺服模组驱动，可根据不同尺寸的模具工件调整料仓层间距与顶升行程，适配长宽范围在50-300mm、厚度10-80mm内的多规格工件存放需求，料仓侧边配置导向定位条，可避免工件堆叠过程中出现偏斜，保证机械手取料时的位置重复精度控制在±0.1mm范围内。

　　六轴机械手安装在机架中部的独立安装基座上，基座与机架主体采用螺栓刚性连接，运行时无明显晃动，机械手末端配置自适应夹爪，可根据工件外形自动调整夹持力度，避免刚性夹持造成工件表面划伤，夹爪上集成到位检测传感器，只有确认工件夹持稳固后才会执行搬运动作，防止搬运过程中工件脱落造成设备或模具损伤。机械手的运动路径经过节拍优化，取料、移载、上料、下料的单循环节拍可控制在8秒以内，匹配多数模具机台10-15秒的单模生产节拍，不会出现机台等料的情况。

　　设备的安全防护设计上，机架操作侧配置可开合安全门，门上安装安全联锁开关，安全门打开时机械手自动停止运行，避免运维人员误操作进入运动区间发生安全事故，机架内部的走线全部采用坦克链收纳，避免运动部件拉扯线缆造成线路损坏，电气元件全部集成在机架下部的独立电气仓内，仓门配置散热风扇与防尘滤网，保证电气元件在车间多尘环境下长期稳定运行。

　　设计过程中优先考虑了设备的通用性与维护便利性，料仓的定位工装采用快拆结构，更换不同规格工件时仅需更换定位块即可完成换型，换型时间控制在10分钟以内，所有传动部件的润滑点均预留外置注油口，日常维护时无需拆开设备封板即可完成润滑保养，机械手的安装基座预留扩展接口，后续可根据产线需求增加视觉定位模块，适配定位精度要求更高的模具加工场景。设备的气路全部采用快插接头连接，电磁阀组集中安装在电气仓侧边，便于故障排查与元件更换，气源入口配置调压阀与空气过滤器，可根据夹爪需求调整供气压力，同时过滤压缩空气中的水分与杂质，延长气动元件的使用寿命。
