基于dynamixel伺服的双足人形腿部结构设计

　　这套双足人形腿部结构，核心采用dynamixel伺服系统作为关节动力输出单元，整体构型围绕仿生人体下肢运动逻辑搭建，主要面向人形机器人步态验证、教学实验、小型仿生行走设备开发场景使用，可作为高校机器人工程专业的实验验证载体，也能为小型服务类人形机器人的下肢开发提供结构参考。

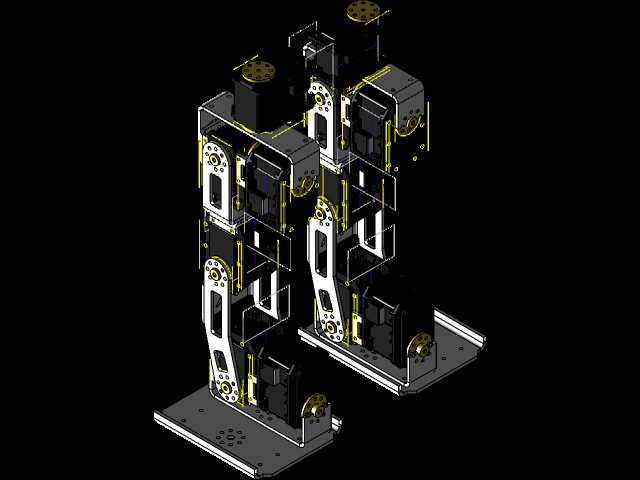

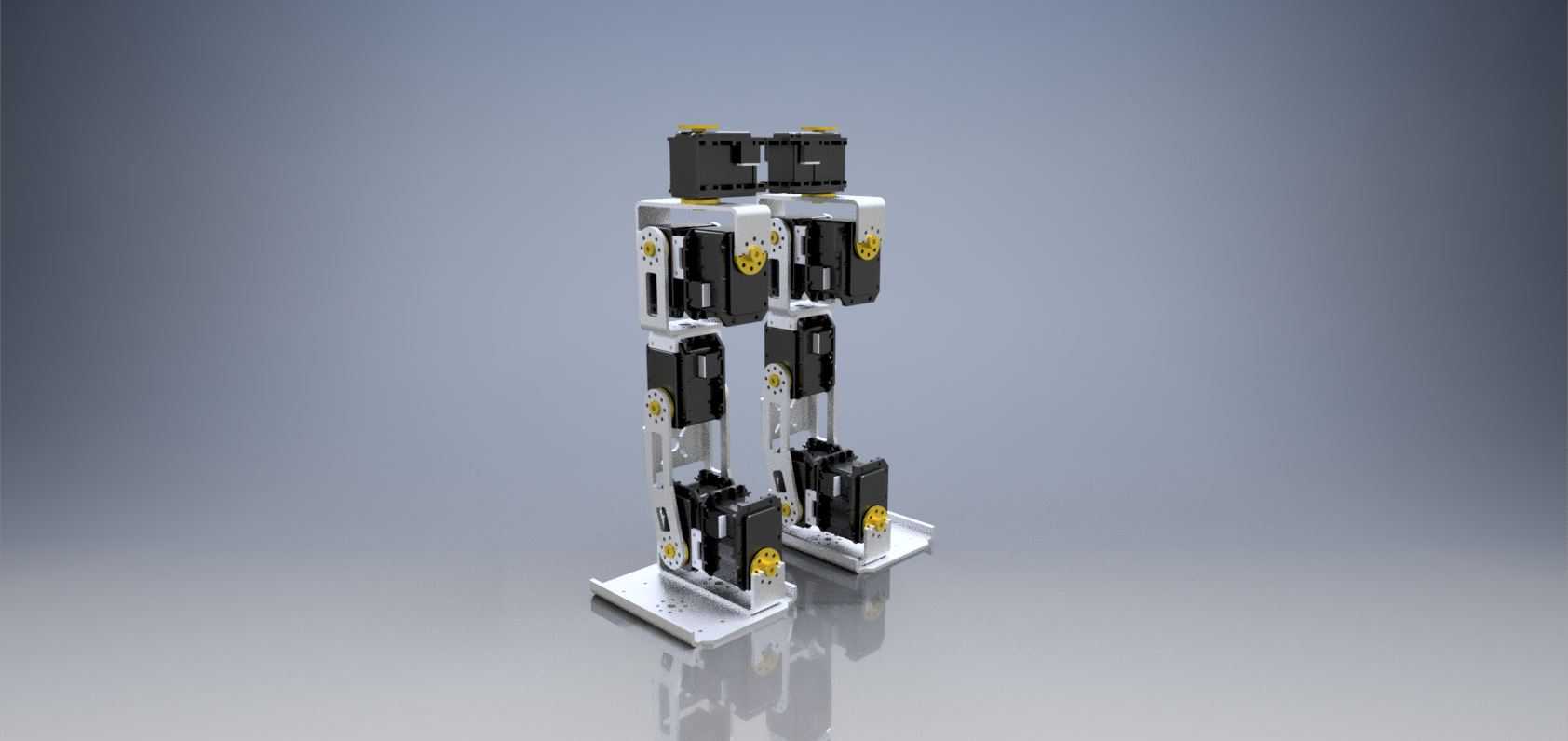

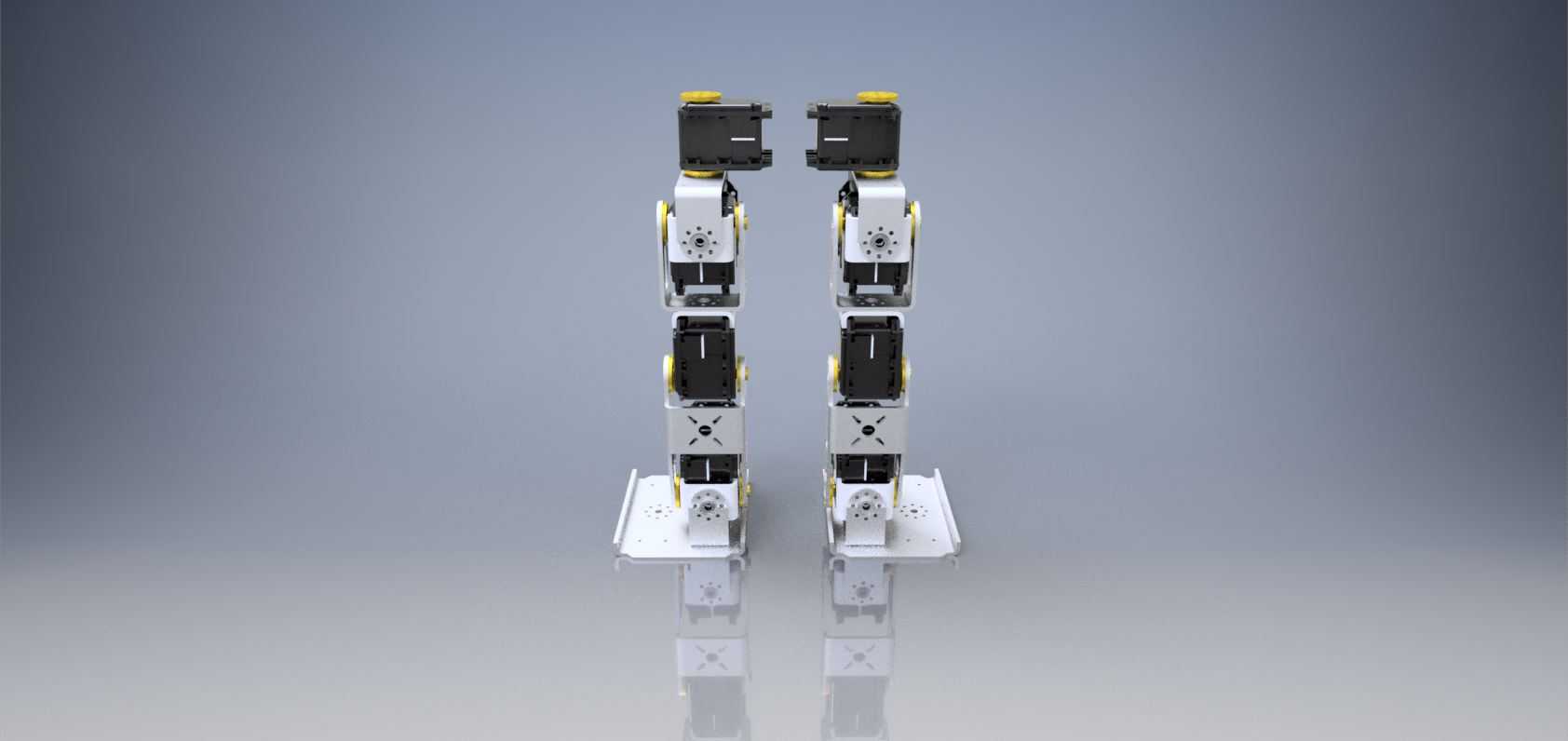

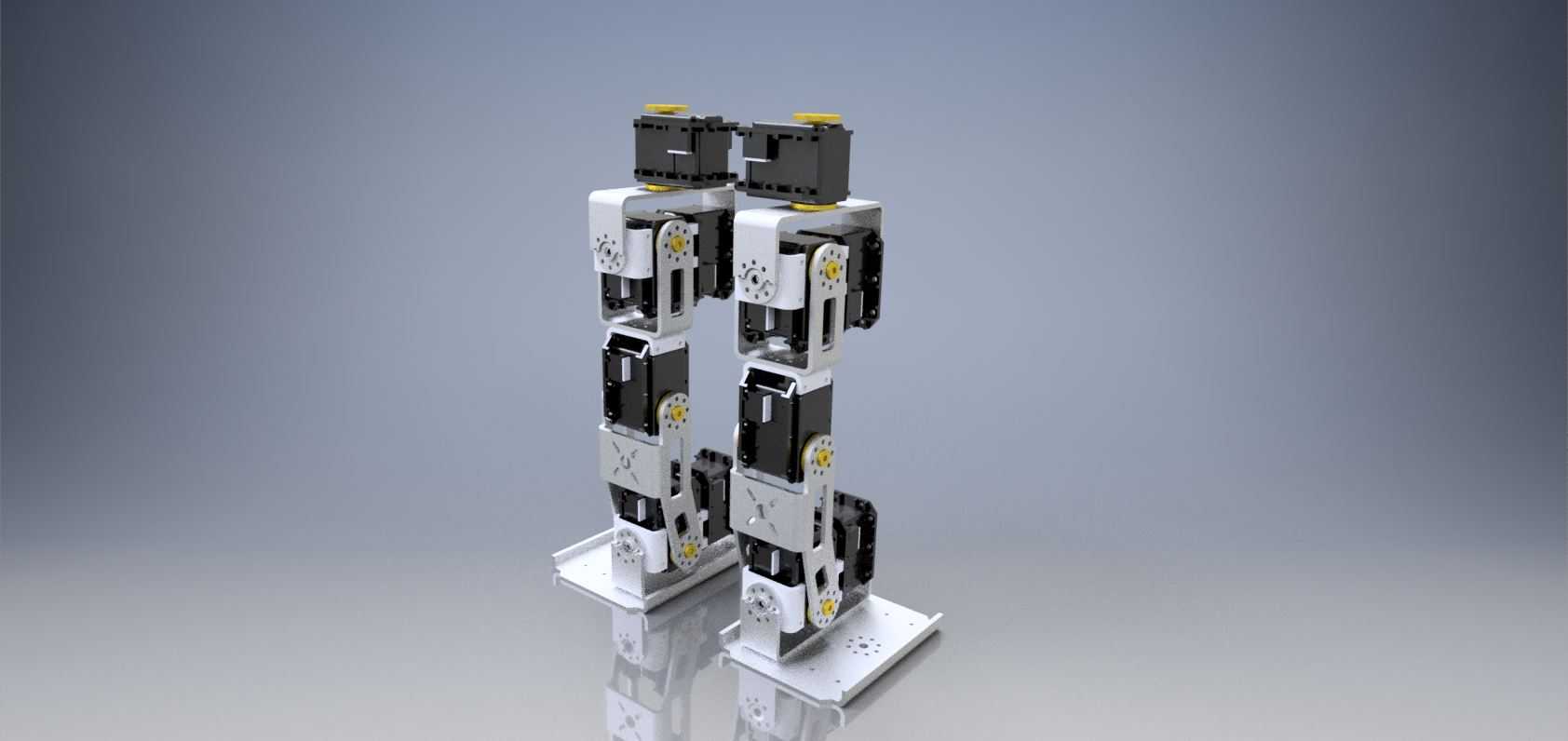

　　从实际功能特性来看，该结构采用双侧对称布局，每条腿设置多组转动关节，分别对应人体下肢的髋、膝、踝三个主要运动节点，每个关节的转动范围均参考人体下肢活动边界设置，可完成原地踏步、小步幅行走、重心侧移等基础双足动作，关节处的伺服单元集成了位置反馈与扭矩输出模块，无需额外加装外置编码器即可实现关节角度的闭环控制，大幅简化了下肢结构的布线复杂度。结构件之间采用模块化拼接设计，每个关节的伺服安装座都预留了标准安装孔位，可根据实验需求快速更换不同扭矩等级的伺服单元，也可调整关节间距来适配不同的步态算法验证需求。

　　设计思路上，整套结构优先考虑运动稳定性与装配便捷性，腿部主体承力件采用轻量化板材加工，在保证结构刚度的前提下尽可能降低下肢自重，减少伺服单元的负载余量消耗；足部采用大接触面积的平板式设计，增大行走过程中的支撑多边形范围，降低静态站立与低速行走时的重心调整难度，足部底面预留了传感器安装位，可后续加装压力传感器阵列来采集行走过程中的足底受力数据，为步态算法优化提供硬件支撑。关节连接部位采用间隙配合的铰接结构，避免运动过程中出现卡滞，同时在伺服输出轴与结构件的连接位置加装了防松垫片，抵消反复正反转带来的连接松动问题。

　　从安装边界与尺寸维度来看，整套腿部结构的安装基准位于髋部顶端的连接法兰，法兰上预留了环形均布的安装孔，可直接与上身躯干模块对接，无需额外设计转接件；双腿并拢时的横向宽度控制在较小范围内，可适配多数小型人形机器人的躯干尺寸，单腿完全伸直状态下的总高度可根据关节安装位置做小幅调整，适配不同身高比例的人形机器人构型。所有走线均通过结构件内部的预留空腔布置，外部无裸露线缆，避免行走过程中线缆与结构件发生剐蹭缠绕，提升运动过程的可靠性。

　　在实际应用场景中，这套结构可直接搭载开源步态控制算法，快速搭建可行走的双足机器人验证平台，用于验证ZMP重心控制、步态规划等算法的实际效果；也可作为机器人竞赛的参赛基础结构，通过调整关节参数、更换足部材质来适配不同的竞赛项目需求；针对教学场景，其模块化的设计可让学生快速理解双足机器人的关节构型与运动逻辑，通过拆装调整加深对仿生机械结构的认知。结构的所有承力部位都做了应力集中优化，在关节转动的极限位置设置了机械硬限位，避免伺服单元过转损坏，同时也能防止运动过程中结构件之间发生碰撞干涉。
