注塑机配套工业机器人上下料工作站

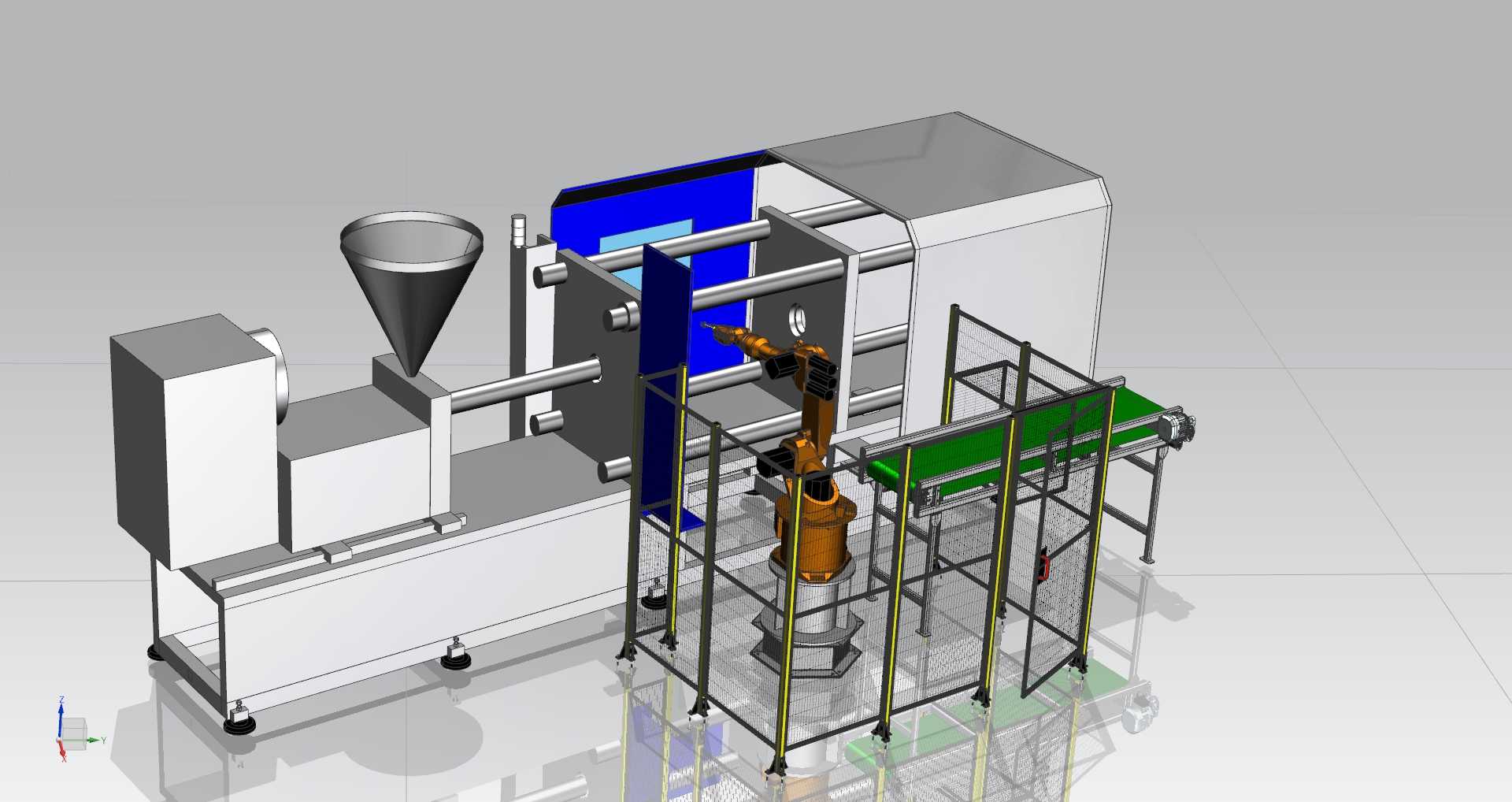

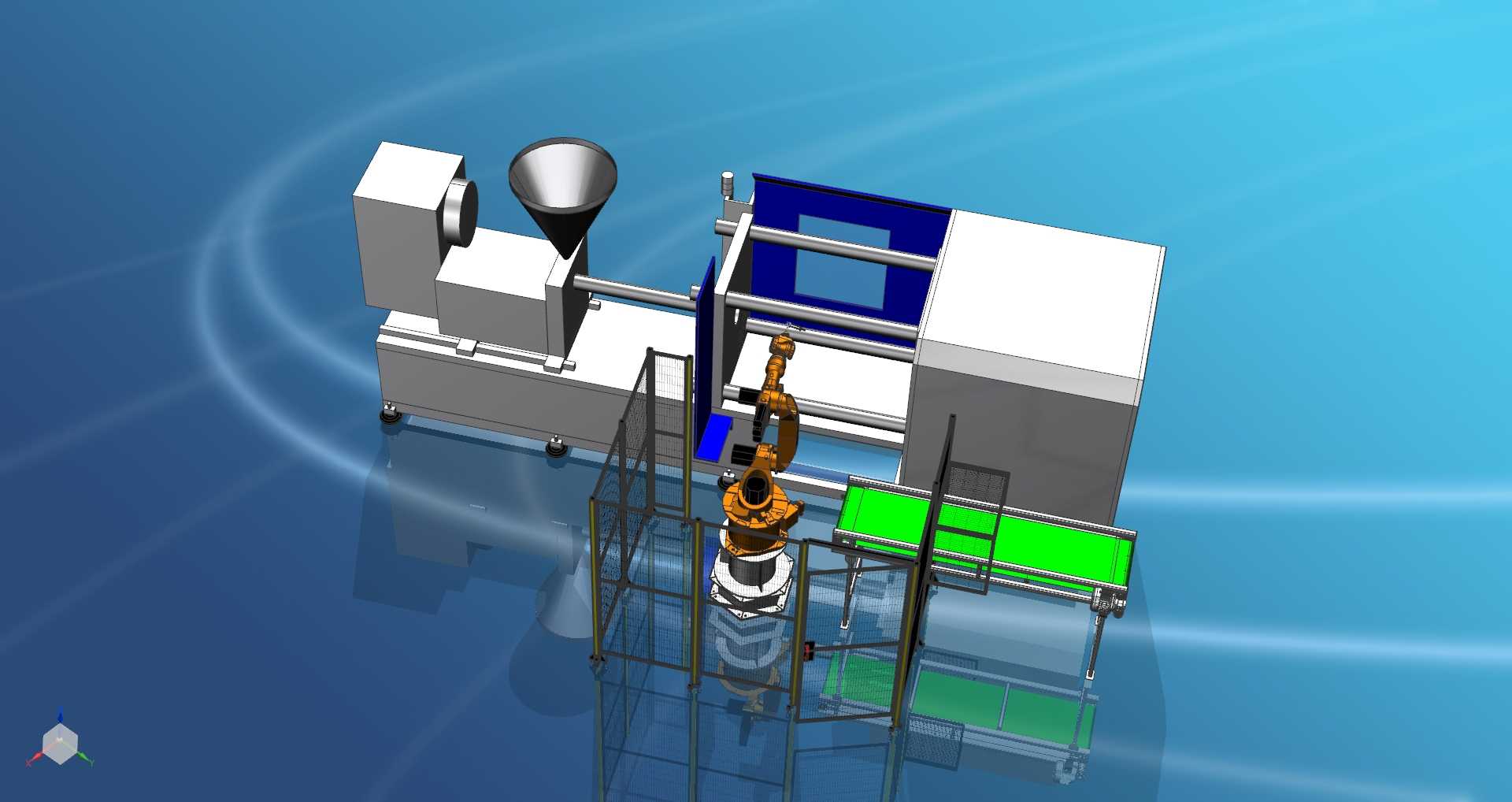

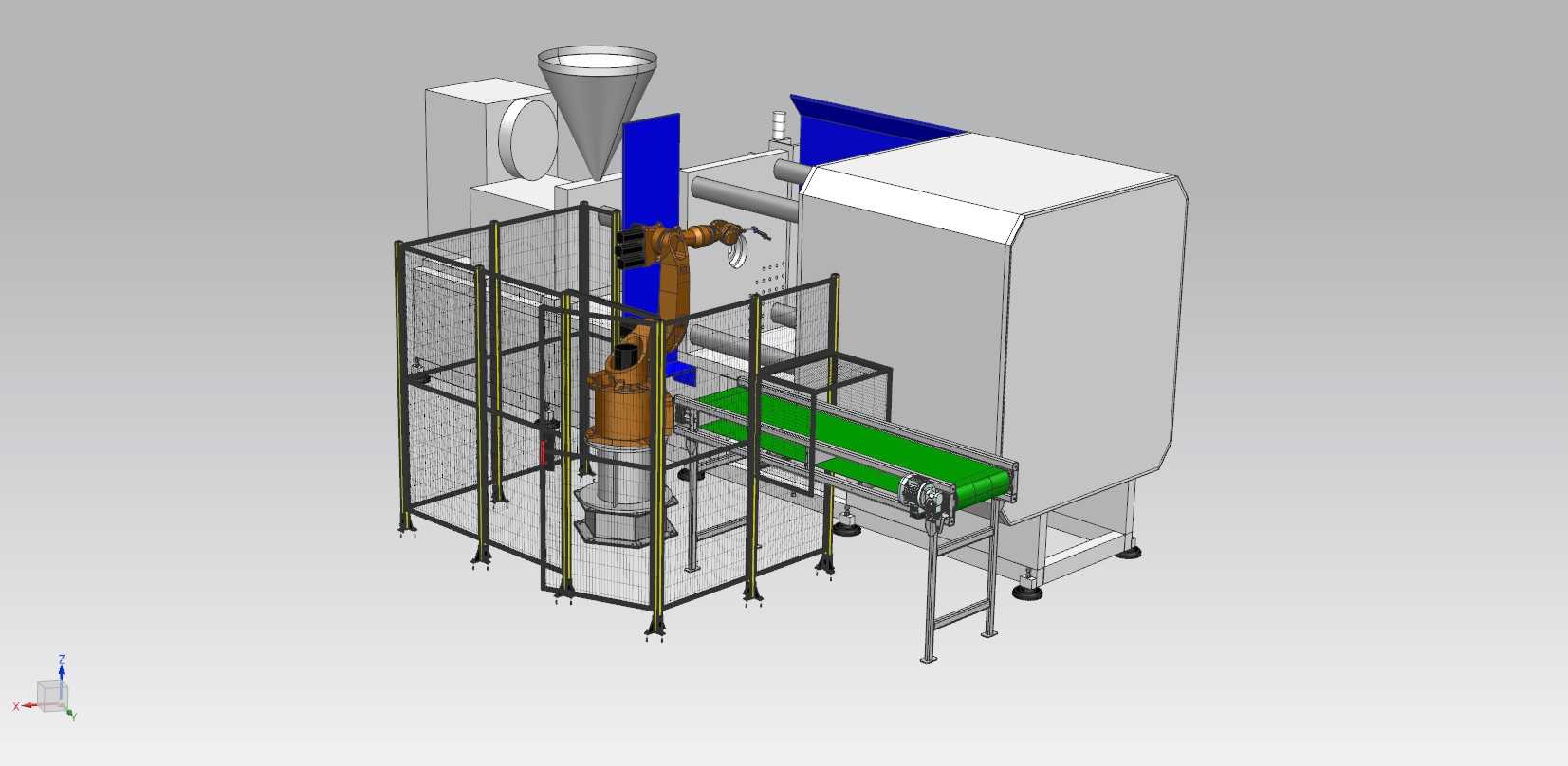

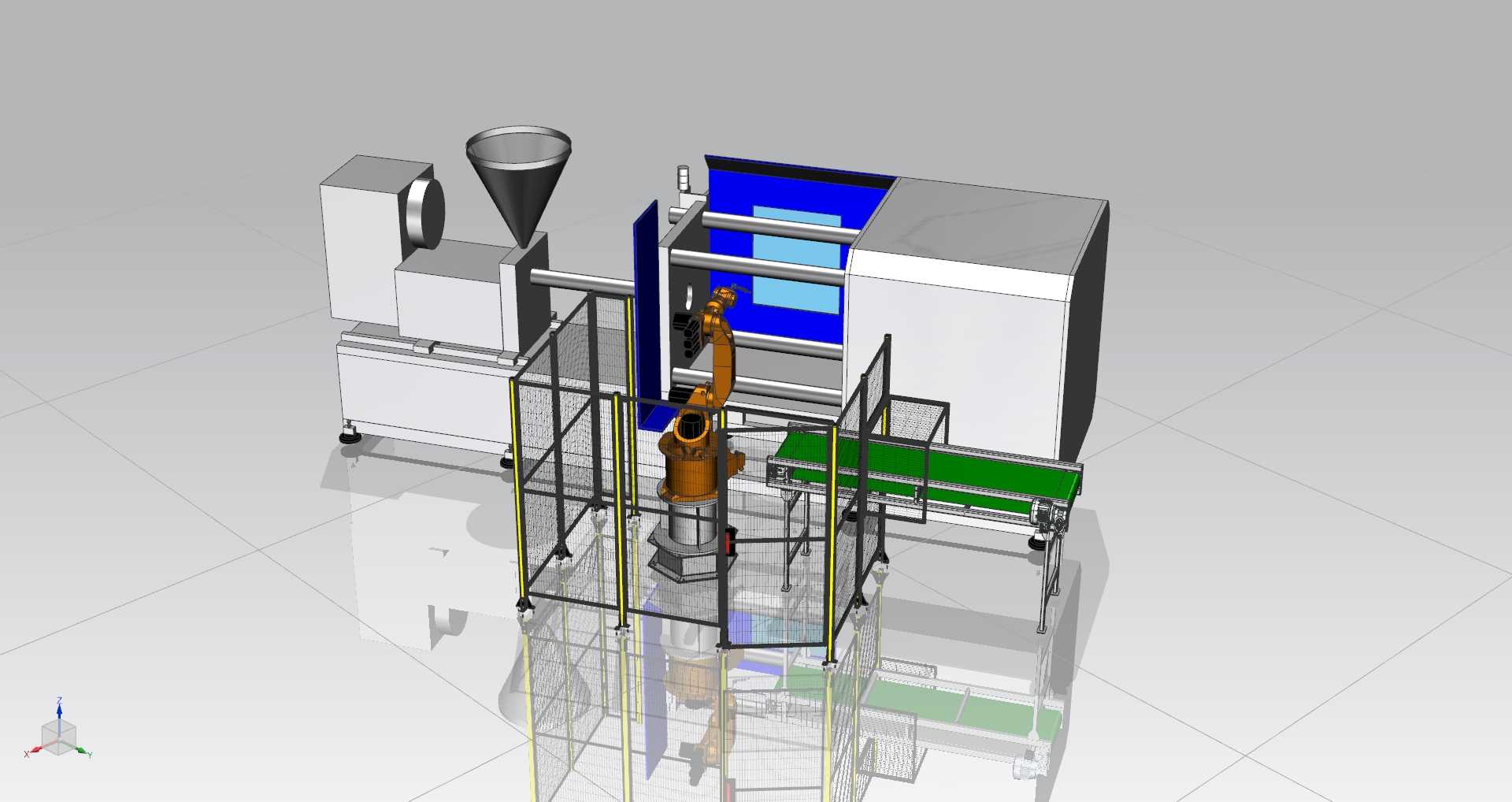

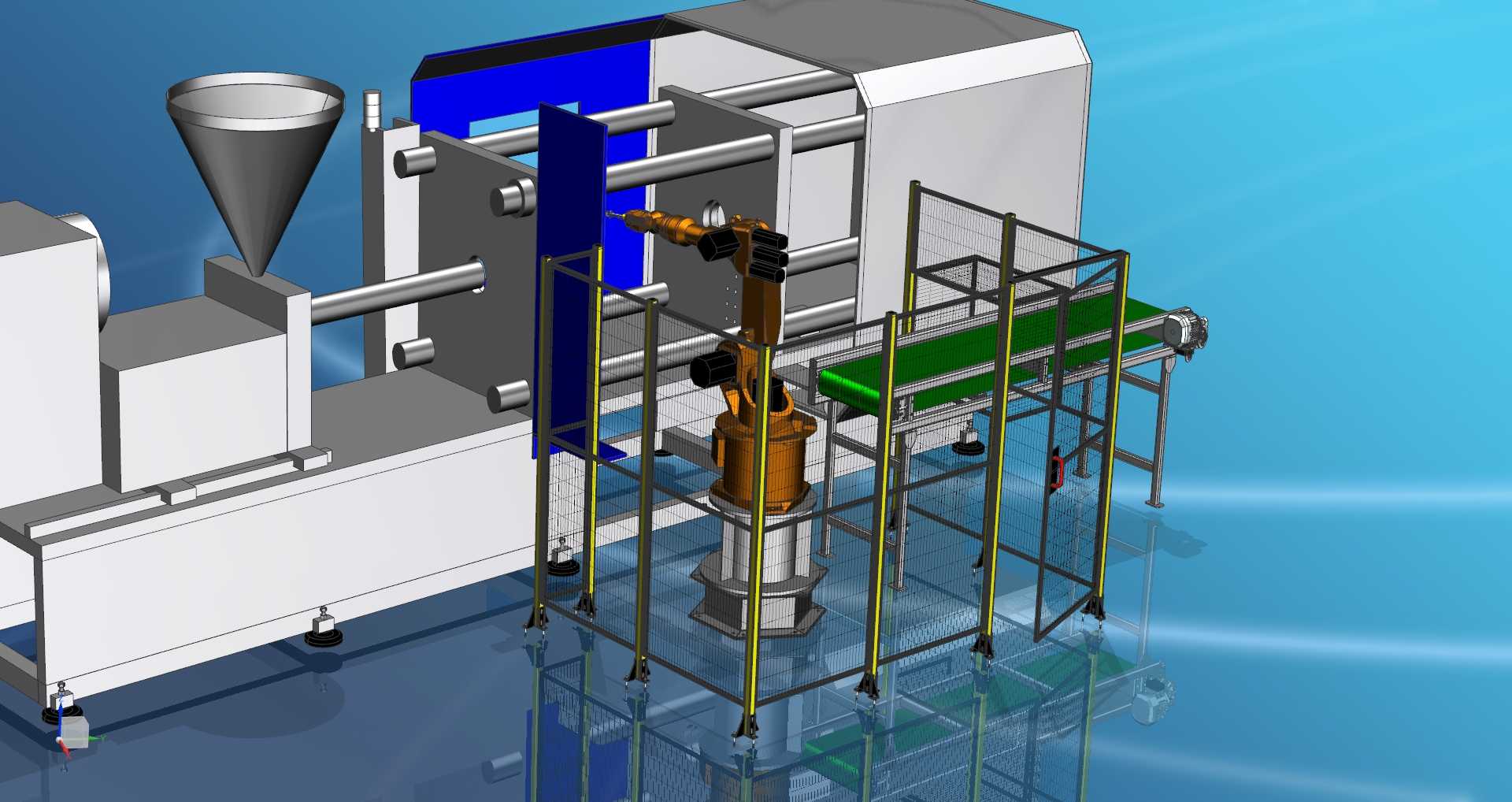

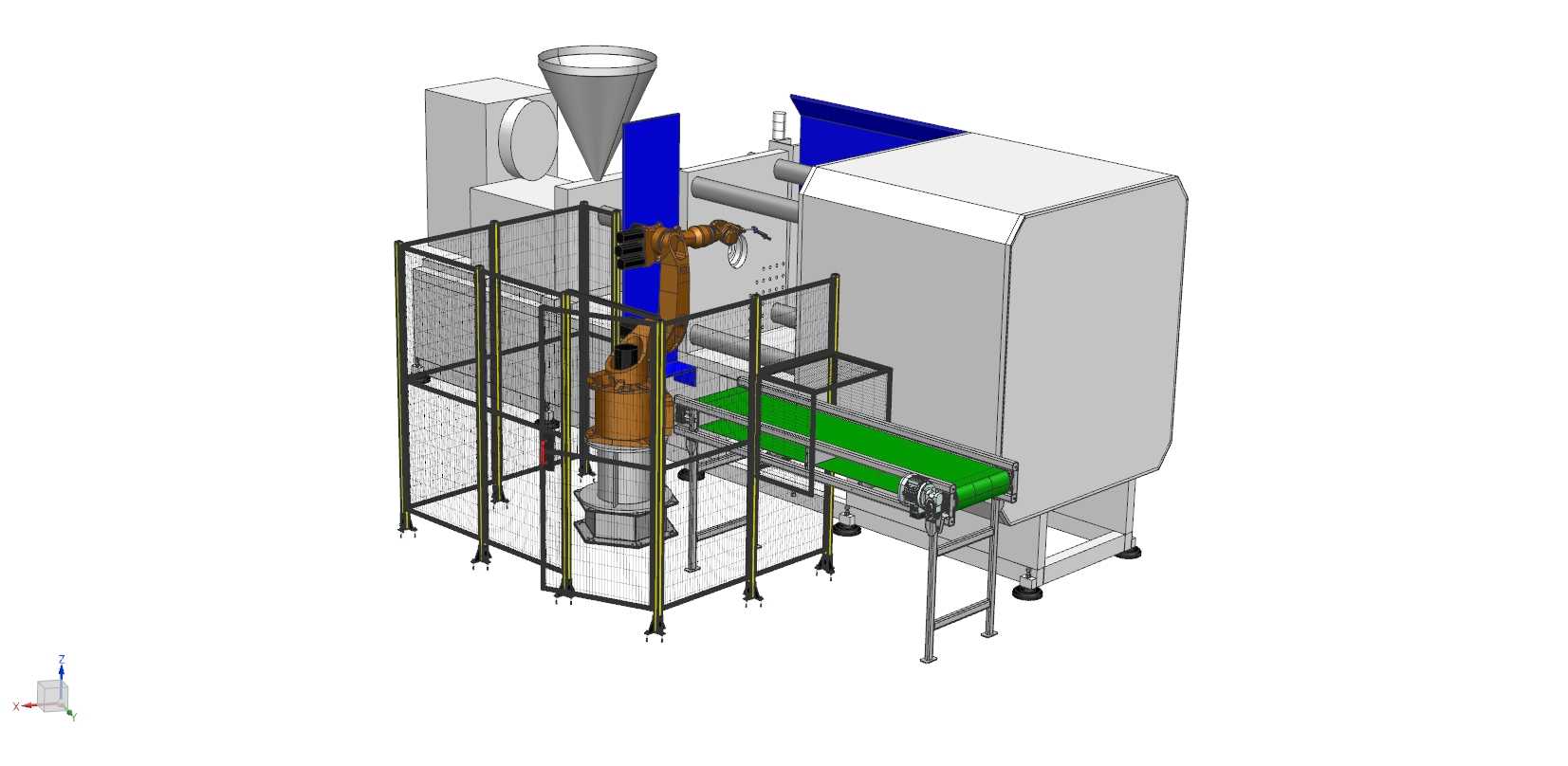

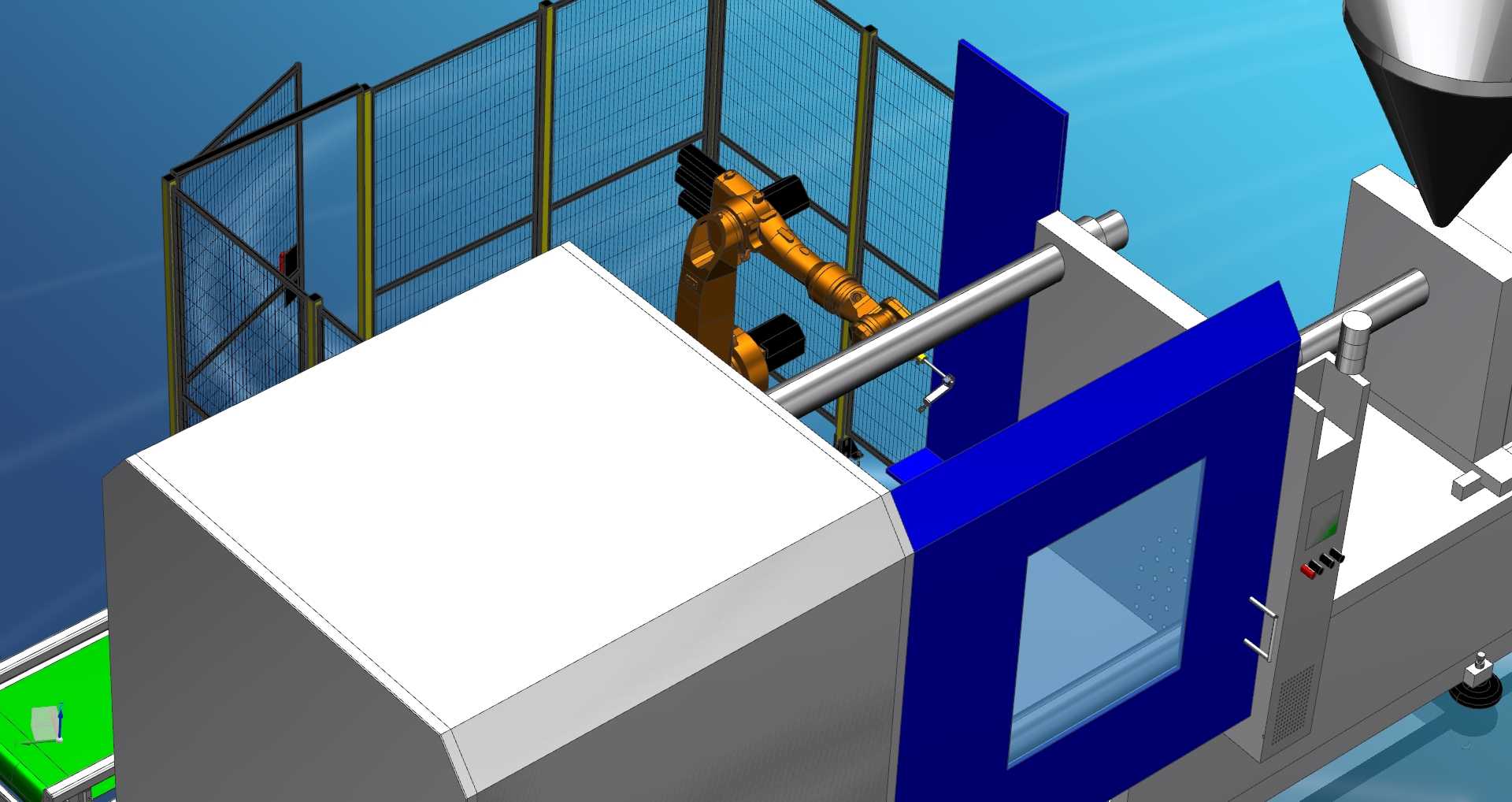

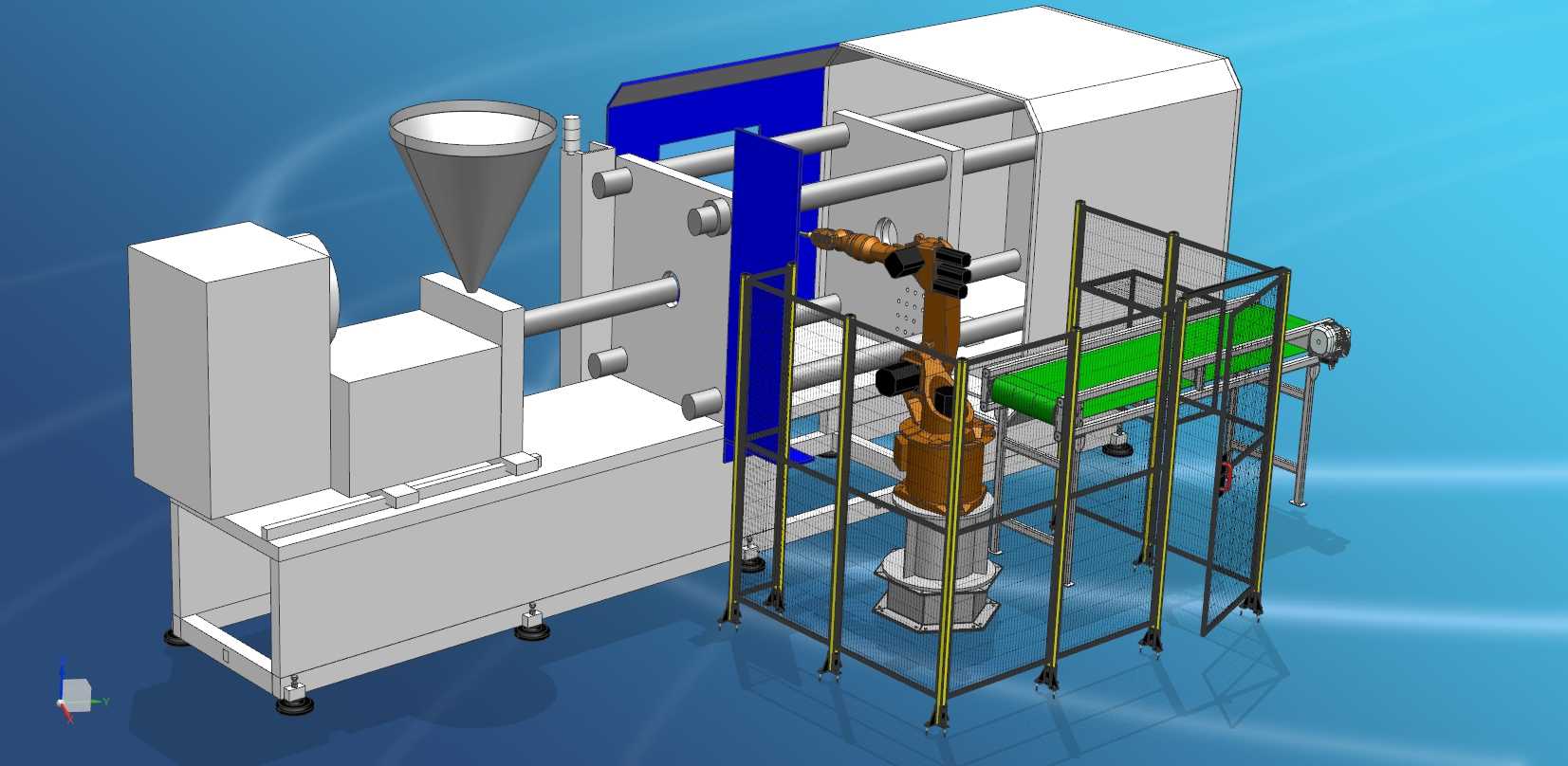

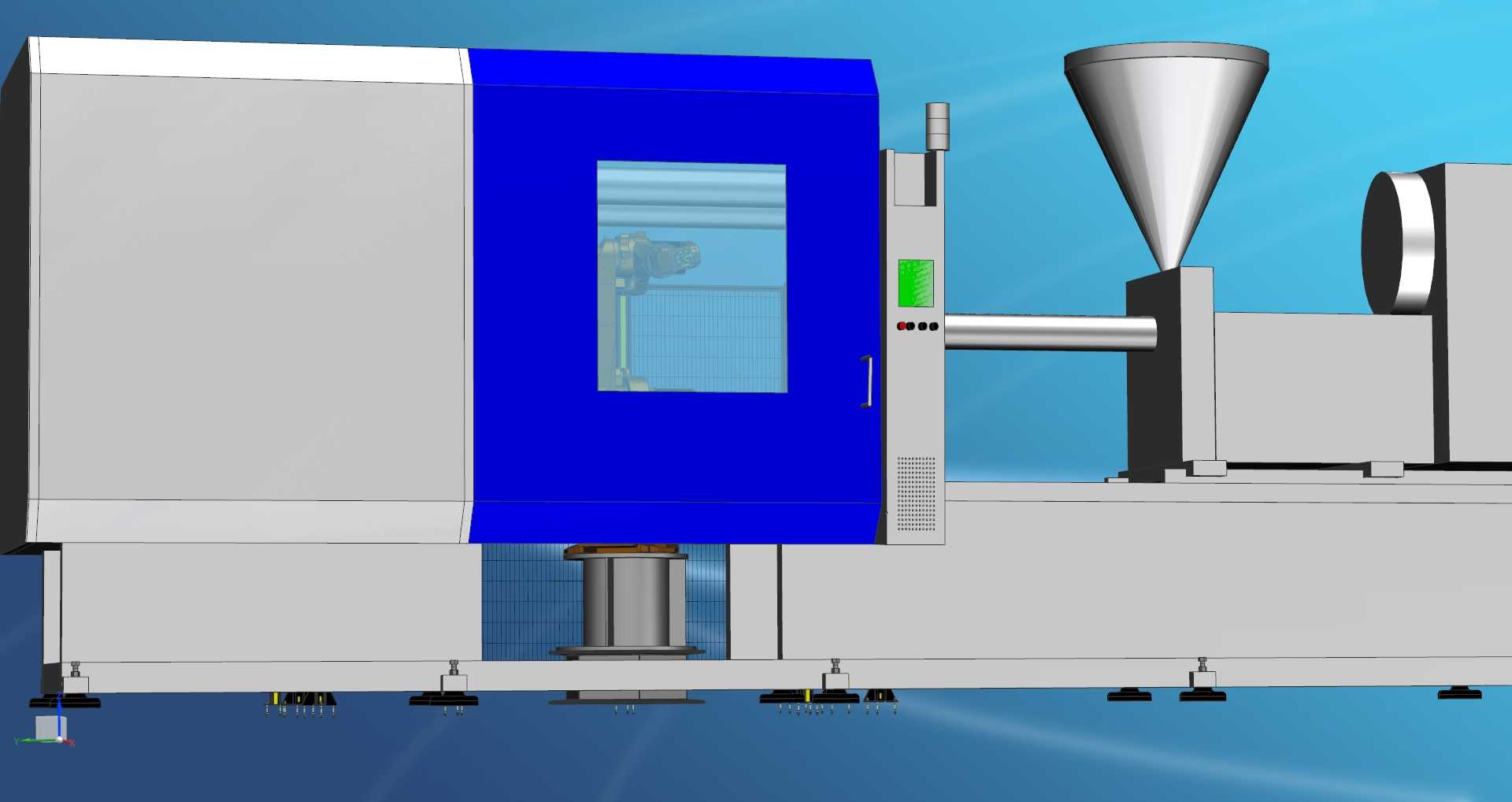

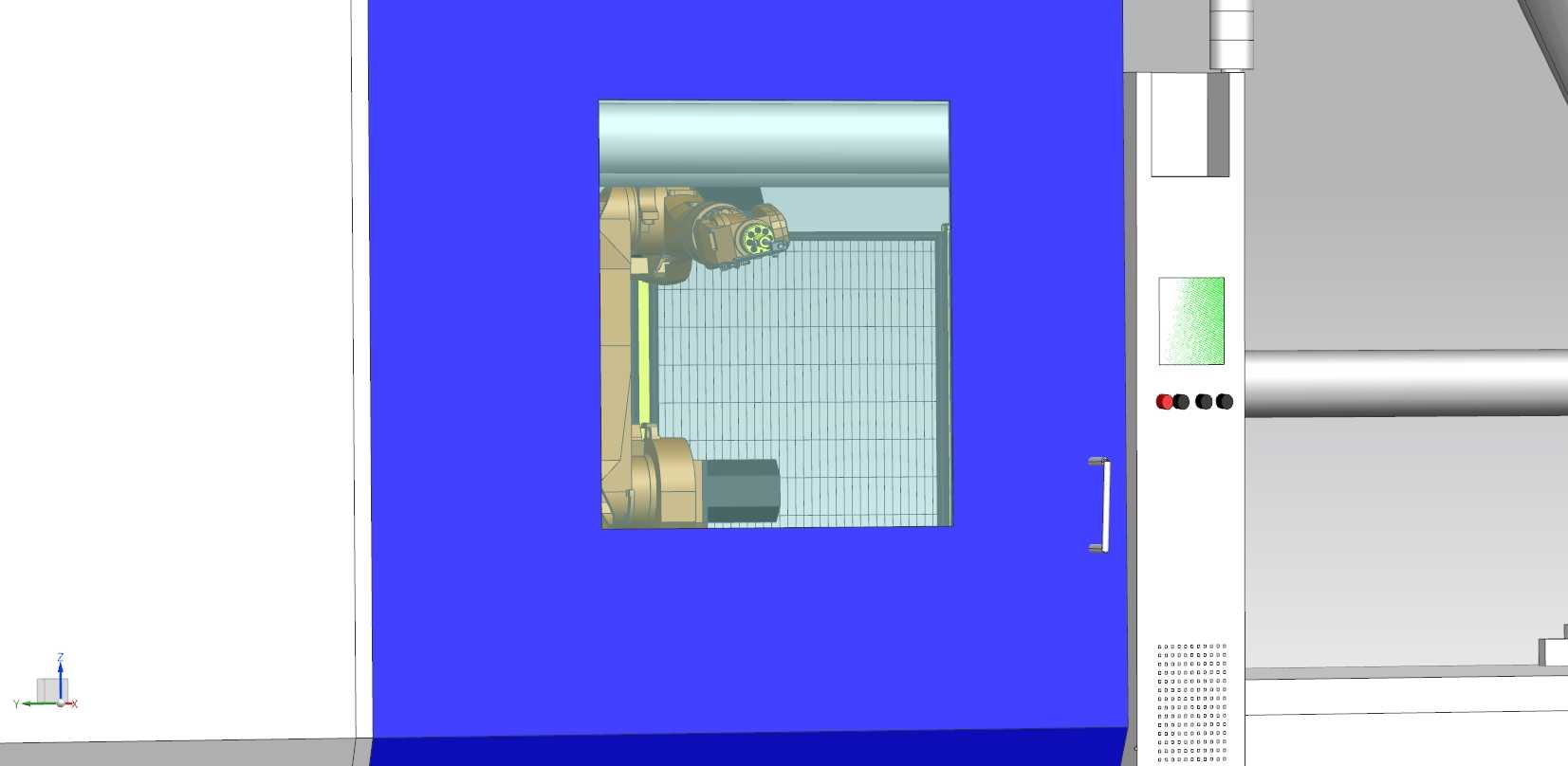

　　这套工作站的核心布局围绕卧式注塑机的取件作业逻辑搭建，六轴工业机器人被安置在注塑机定模侧与皮带输送线之间的安全围栏内部，安装底座采用落地式固定结构，避开注塑机开合模的运动干涉区间，同时保证机器人末端执行器的运动范围能够覆盖注塑机模腔区域、料头掉落位以及输送线的接料工位。注塑机侧保留了完整的射台、料斗、锁模机构的结构细节，开合模行程的安全距离在布局阶段就做了预留，机器人取件时的姿态不会与注塑机的安全门、导柱部件发生碰撞，围栏的开口位置刚好对应注塑机的取件窗口，不需要额外改动原有设备的机身结构就能完成对接。

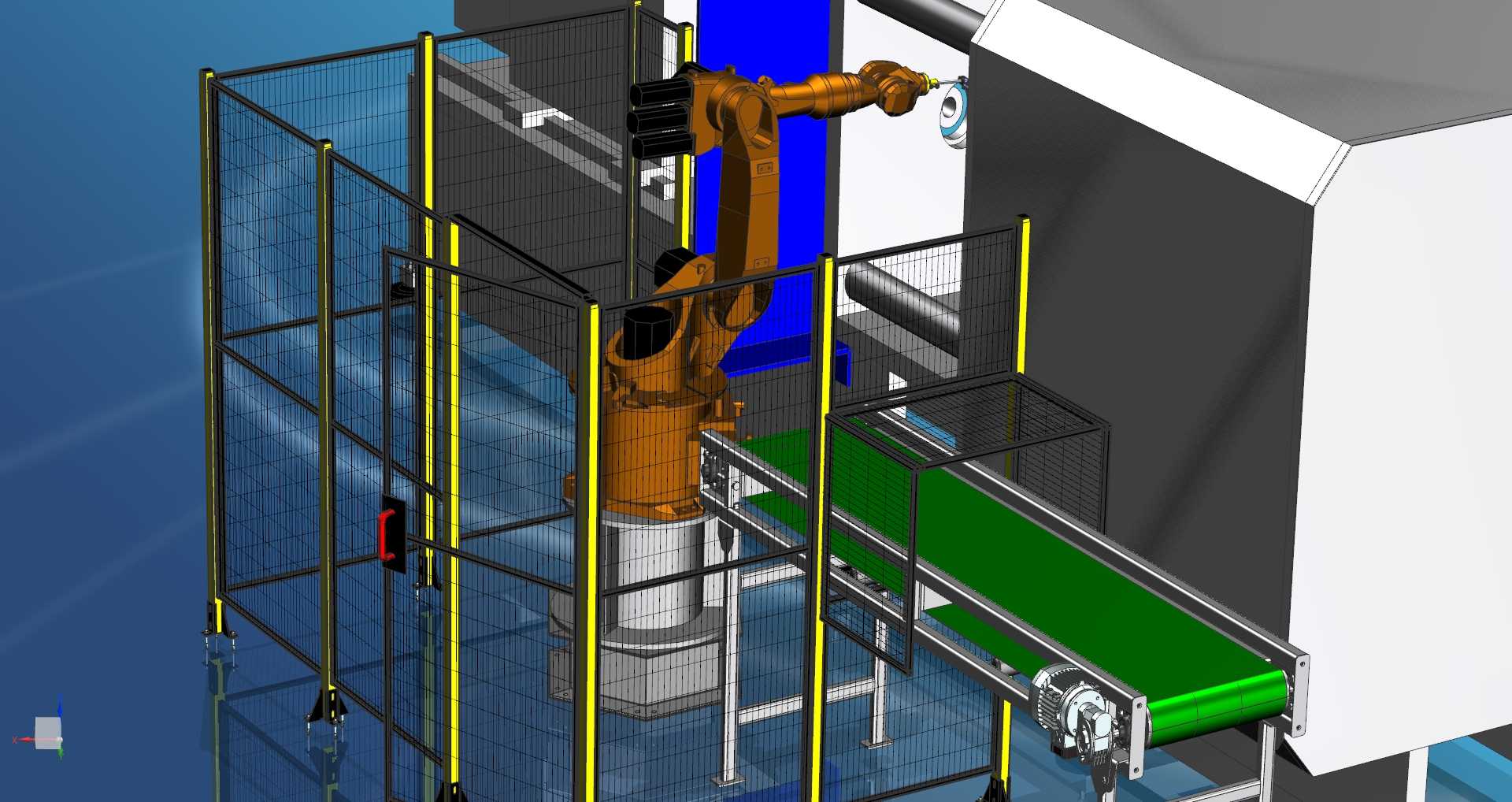

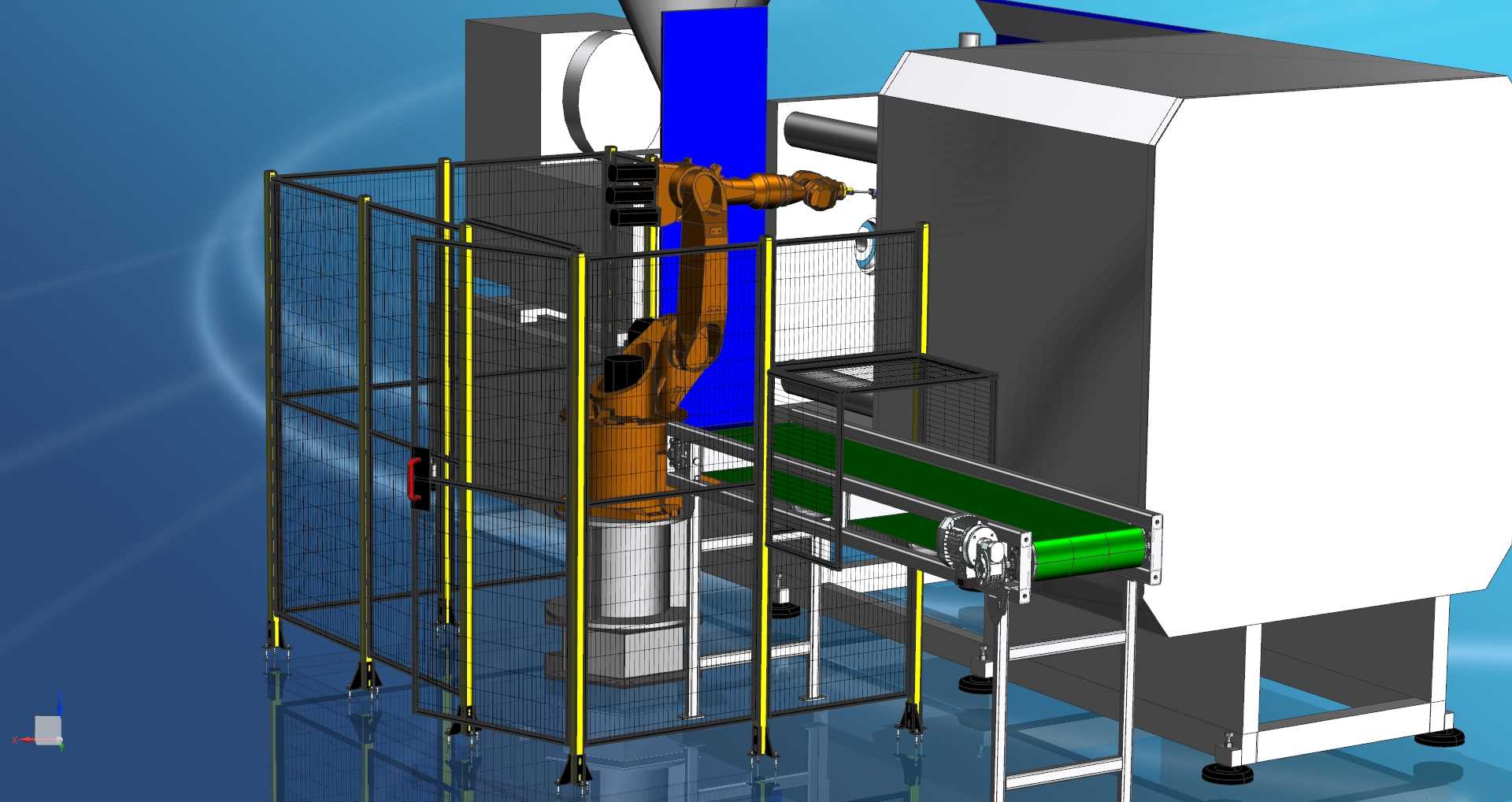

　　安全围栏采用工业铝型材搭配网格防护网的常规结构，围栏高度设置在1.8米左右，既能够防止人员误入作业区间，也不会遮挡操作人员观察设备运行状态的视线，围栏靠近输送线的一侧预留了工件流出的开口，皮带输送线的进料端直接伸入围栏内部，承接机器人取出的成型工件，输送线的架体高度与机器人放件的最优姿态高度匹配，皮带表面做了防滑处理，避免刚脱模的工件在输送过程中滑落。输送线的驱动端设置在尾部，张紧结构采用常规的螺杆调节式，方便后期维护时调整皮带松紧度，支脚配置了可调脚杯，可以根据现场地面的平整度调整整体高度，保证输送面的水平度。

　　设计过程中优先考虑了作业节拍的匹配性，机器人的运动路径做了最优规划，从模腔取件后旋转到输送线上方放件的整个过程，不会与注塑机的顶出机构、合模动作产生时序冲突，能够在注塑机开模后的最短时间内完成取件动作，减少设备的等待时间。料头的处理路径也做了预留，机器人取件后可以先将料头投入侧边的料头回收槽，再将成品工件放置到输送线上，不需要额外增加人工处理料头的工序。整个工作站的安装边界做了明确的尺寸约束，注塑机的机身长度、机器人的安装占地、围栏的外围尺寸以及输送线的伸出长度都做了协同校核，现场安装时只需要按照布局图定位固定各个单元，再完成气路、电路的对接就可以投入使用，不需要对原有车间的布局做大规模调整。

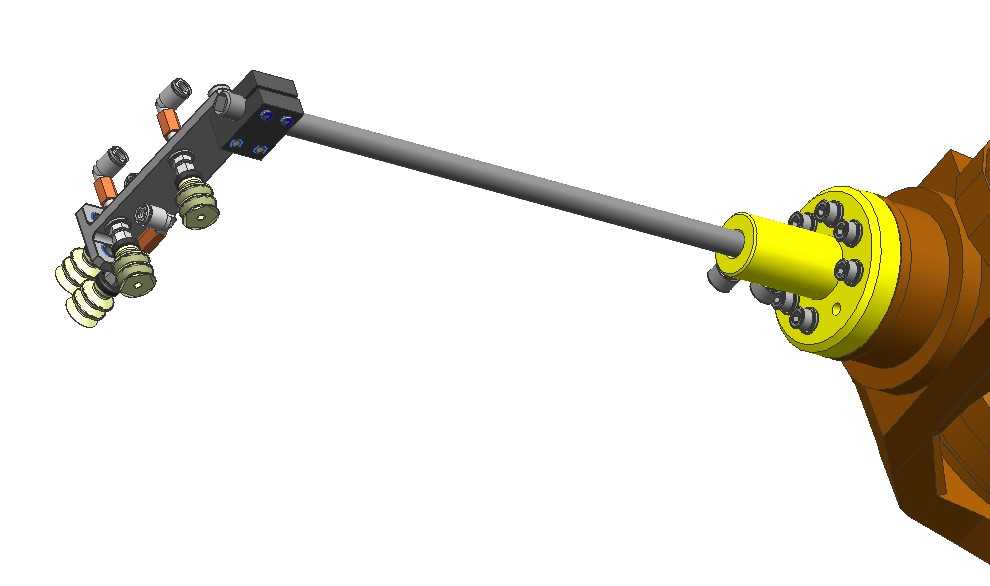

　　从实际应用场景来看，这类工作站主要用于注塑车间的自动化升级改造，替代人工完成高温、重复性的取件作业，避免操作人员长时间靠近注塑机的高温区域带来的安全隐患，同时可以保证取件节拍的稳定性，不会因为人工疲劳导致生产效率波动。机器人的末端执行器可以根据不同的工件结构更换对应的夹具，适配不同规格的注塑产品生产需求，围栏上可以根据需要加装安全光栅、安全门锁等防护部件，进一步提升设备运行的安全性，整个结构的模块化程度较高，后期如果需要更换生产产品或者调整工位布局，只需要更换对应的夹具、调整机器人的运动程序就可以完成适配，不需要对整体结构做大规模改动。
