户外便携折叠式火箭炉结构设计

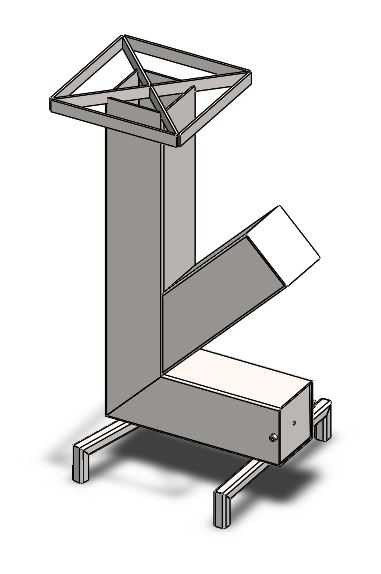

　　这款火箭炉的结构设计，核心围绕户外无依托场景下的高效燃烧需求展开，区别于传统开放式柴火炉的热效率损耗问题，整体采用L型立式风道结构，下部水平段为燃料进料与一次进风通道，垂直段为燃烧室与热流上升通道，顶部的支架结构采用交叉桁架式设计，既可以稳定承托不同直径的锅具、壶具，也能在收纳时与主体结构贴合，减少整体占用空间。从实际应用场景来看，这类炉具主要适配徒步露营、野外作业、应急备灾等无稳定燃气供应的场景，燃烧时可利用木柴、固体燃料块等易得燃料，通过烟囱效应强化进风，让燃料充分燃烧减少烟尘产生，相比普通露天火堆，热效率可提升40%以上，同时能避免火星飞溅引发的安全隐患。

　　设计过程中首先考虑的是安装与使用的边界条件，底部支撑脚采用向外延伸的方管结构，四个支撑点形成的支撑面宽度大于主体宽度的1.5倍，确保放置在不平整的泥地、岩石表面时也不会发生侧翻，支撑脚底部做了平切处理，增大与地面的接触面积，避免软质地面上下陷。主体的垂直燃烧室与水平进料通道采用折弯钣金拼接结构，接缝处做了止口设计，既可以减少焊接工作量，也能避免使用过程中接缝漏风影响燃烧效率，进料通道的开口尺寸经过匹配，刚好可以放入常规直径3-5cm的木柴，不需要额外劈砍处理，适配野外获取燃料的实际情况。

　　顶部的锅架采用三角形交叉支撑结构，三根主支撑梁从中心向外辐射，边缘用环形梁连接，不管是平底的煎锅、圆底的烧水壶还是小型的吊锅，都能找到稳定的支撑点位，锅架与燃烧室顶部的连接采用插装式结构，不需要额外紧固件，使用时直接插入燃烧室顶部的定位槽即可，收纳时可以取下反向扣在燃烧室侧面，减少整体收纳体积。燃烧室侧面预留了二次进风孔，位置设置在燃料燃烧层上方10cm处，当火焰上升时，外部空气通过二次进风孔进入燃烧室，与未完全燃烧的可燃气体混合二次燃烧，进一步提升热效率同时减少黑烟排放，这也是火箭炉相比传统柴火炉核心的结构优势。

　　从结构强度角度考虑，整体主体板材厚度选用1.5mm的冷轧钢板，既可以承受燃烧时的高温不变形，也不会因为板材过厚导致整体重量过大，单人即可轻松搬运。进料通道的末端设置了挡灰板，燃烧产生的灰烬会落在进料通道底部，不会从进料口漏出弄脏放置面，使用后只需要倾斜炉体就可以从进料口倒出灰烬，清理十分方便。底部支撑脚与主体的连接采用可拆卸式螺栓连接，长途运输时可以将支撑脚拆下，进一步缩小包装尺寸，到达使用地点后只需要拧紧四个螺栓即可完成组装，不需要额外的工具辅助。

　　在实际使用的功能细节上，燃烧室顶部的开口做了卷边处理，避免锋利的钣金边缘划伤使用者，锅架的所有杆件端部都做了圆弧打磨，没有尖锐毛刺。整体结构没有复杂的传动部件或者易损件，只要避免长期处于潮湿环境生锈，使用寿命可以达到十年以上，不需要频繁更换配件。设计时也考虑了不同使用场景的适配性，如果是在固定的户外营地长期使用，还可以在燃烧室外部加装隔热层，避免炉体外壳温度过高烫伤周边人员，也能减少热量向外散发提升热利用率；如果是徒步携带使用，可以将板材厚度减薄到1mm，整体重量可以控制在2kg以内，不会增加过多的背负负担。

　　结构建模过程中，所有的钣金折弯角都预留了合理的折弯半径，避免折弯处出现应力集中开裂的问题，拼接处的公差控制在0.2mm以内，确保组装时不需要额外修配就可以顺利拼接。风道的尺寸设计经过匹配，垂直燃烧室的高度与水平进料通道的长度比例为2:1，这个比例下烟囱效应的抽风强度刚好合适，既不会因为抽风过强导致燃料过快燃烧浪费，也不会因为抽风不足导致燃烧不充分冒烟。进料口的高度设置在距离地面15cm的位置，添加燃料时不需要过度弯腰，符合人体工程学的操作高度，长时间使用也不会产生疲劳感。
