38X300规格不锈钢平开合页结构设计

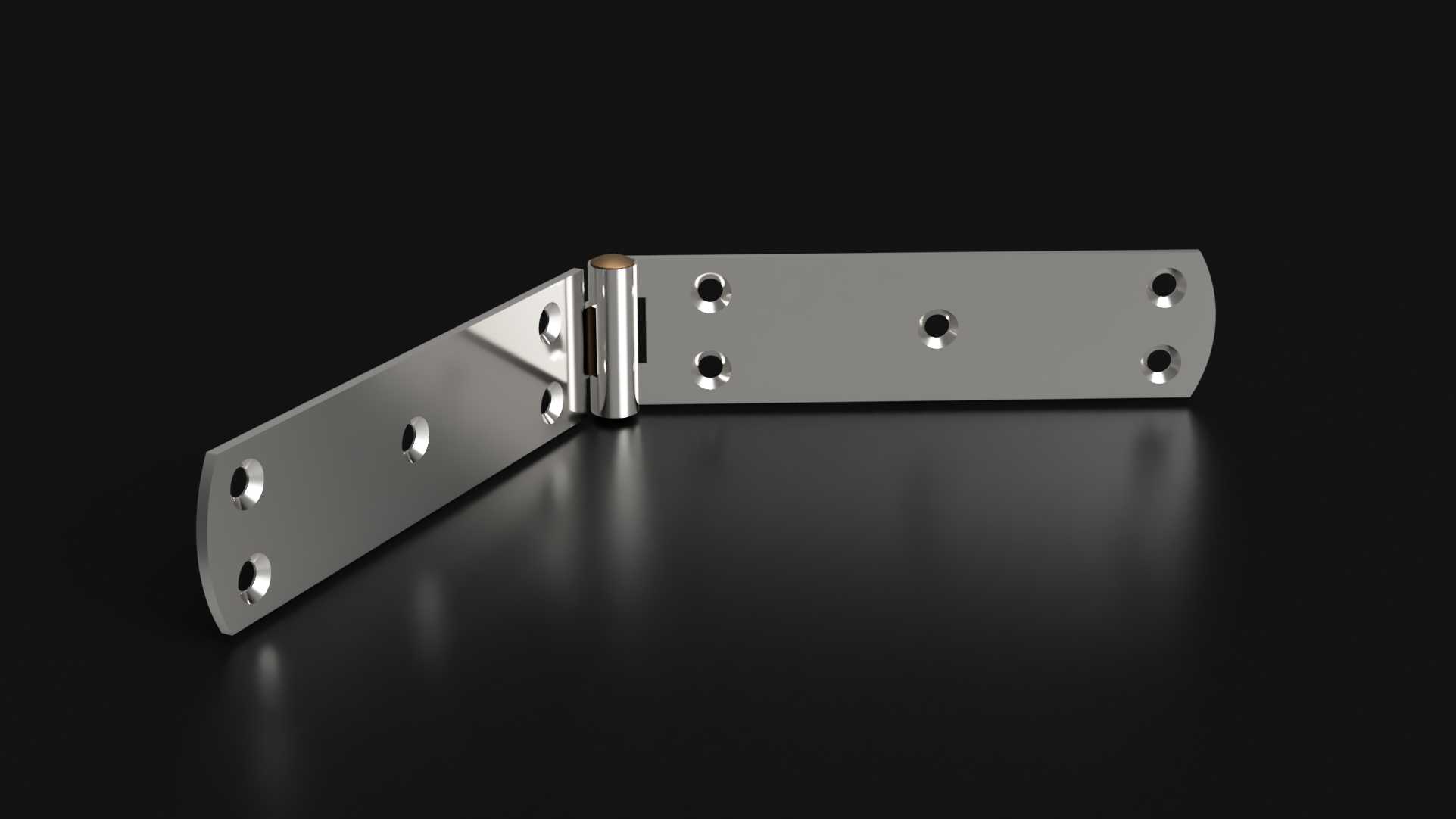

　　这款合页的结构设计完全围绕常规平开门扇的铰接需求展开，两片页片分别对应固定侧与活动侧的安装基面，中间通过贯穿的销轴实现铰接转动，转动副的配合间隙控制在0.1mm以内，既保证开合过程无卡滞，也避免长期使用后出现页片晃动、门扇下垂的问题。页片采用平直的长条形结构，300mm的总长度能够在门扇与门框之间提供足够长的受力支撑段，相比短尺寸合页，单位面积的受力载荷被均匀分散到更长的安装区域，尤其适配木质门扇、轻质金属门扇、设备防护门这类自重较大的铰接场景，单组合页可承载的门扇自重上限能达到常规100mm短合页的2.5倍以上。

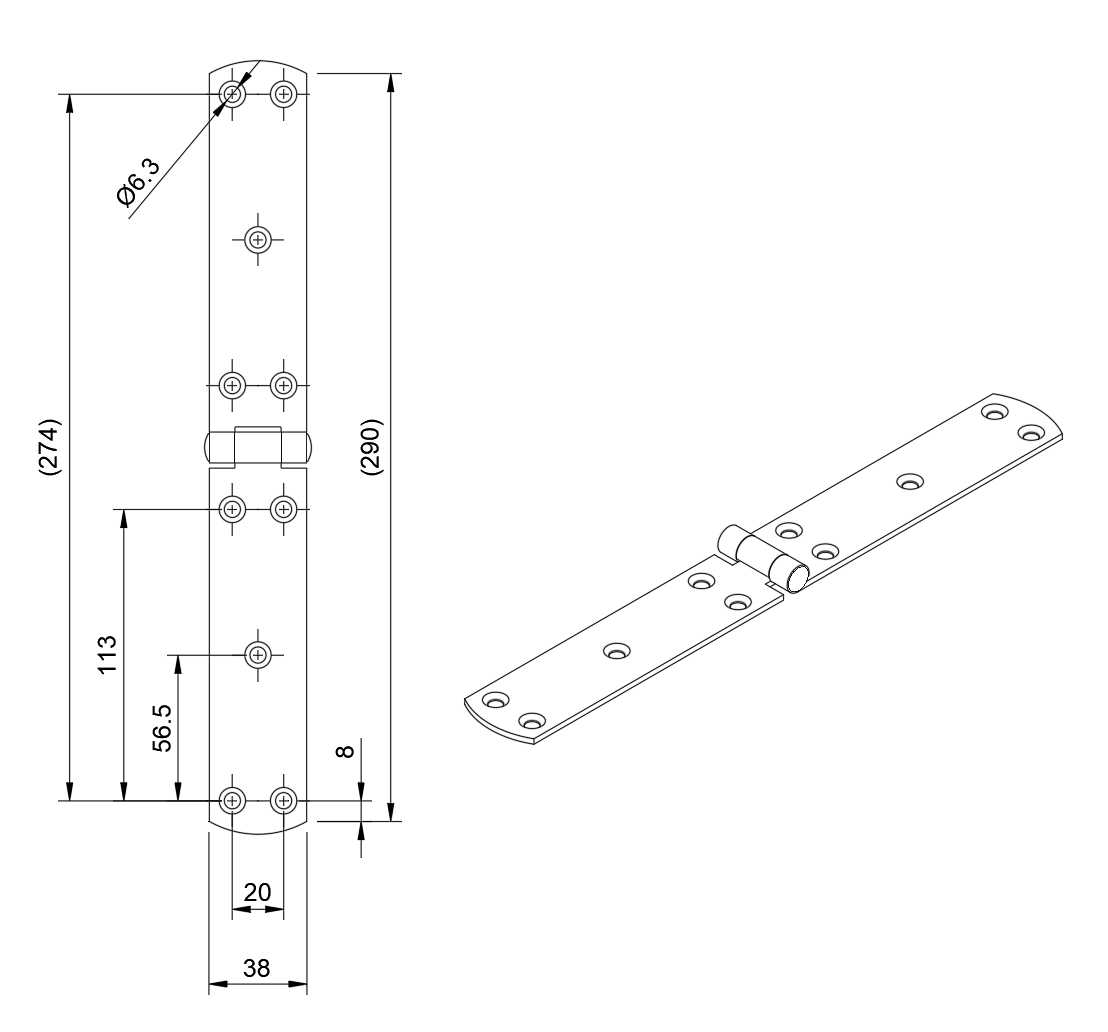

　　从安装边界来看，页片上的安装孔位采用对称排布设计，每片页片设置3个通孔，孔位间距经过反复校核，既避开了常见门框型材的加强筋位置，也适配常规厚度18-25mm的门扇板材安装，安装时不需要额外在基面做避让沉孔，使用标准沉头自攻螺丝或者机丝螺丝即可完成固定，螺丝沉入孔位后不会突出页片表面，避免开合过程中螺丝与对面页片发生干涉。销轴两端做了铆压封边处理，不会出现长期开合后销轴脱出、页片分离的问题，销轴与页片卷边的配合面做了光滑处理，开合转动时的阻尼感均匀，没有局部卡顿的触感。

　　在实际应用场景中，这类合页除了民用室内门、橱柜门的安装外，在工业设备领域也有大量使用场景，比如自动化生产线的设备防护门、电气控制柜的箱门、小型设备的检修盖板铰接，都可以选用这款规格的合页。设计时特意将页片的边缘做了小圆角钝化处理，安装和使用过程中不会划伤操作人员的手部，页片表面做了拉丝抛光处理，既具备基础的防锈能力，也能和大部分金属、木质基面的外观质感匹配。

　　从结构设计的角度考量，这款合页的转动角度范围可以达到0-180度，完全满足常规门扇全开的使用需求，当门扇转动到最大角度时，两片页片的侧边会自然贴合形成硬限位，不需要额外加装限位装置就能避免门扇过度转动碰撞墙面或者设备本体。页片的厚度选用3mm的冷轧不锈钢板材冲压成型，卷边部位采用多次卷压成型工艺，卷边的圆度误差控制在0.05mm以内，保证销轴穿入后整根销轴的受力均匀，不会出现局部应力集中导致卷边开裂的问题。

　　在做三维建模的时候，需要重点关注卷边与销轴的配合公差，还有安装孔的沉头深度，沉头深度要保证标准M5沉头螺丝完全沉入页片表面以下0.2mm左右，避免螺丝头突出影响页片与安装基面的贴合度。另外两片页片在闭合状态下的平面度误差要控制在0.1mm以内，安装后页片能够完全贴紧门扇和门框的安装面，不会出现局部翘起导致螺丝受力不均的问题。很多新手建模时容易忽略合页开合过程中的干涉检查，实际上当页片绕销轴转动时，页片靠近销轴的侧边要做微小的倒角处理，保证转动到小角度时两个页片不会发生边角碰撞，这个细节在实际生产中直接影响合页的开合顺畅度。

　　针对不同的使用场景，这款合页的结构也具备一定的拓展性，如果需要应用在有防锈要求的潮湿环境，可以将板材更换为304不锈钢材质，销轴也配套使用不锈钢材质；如果是对承重要求更高的场景，可以在销轴内部加装润滑衬套，降低转动过程中的磨损，提升合页的使用寿命。安装时需要注意，同一扇门扇上的两个合页要保持同轴度，安装前先在基面定位划线，固定螺丝时不要一次性拧紧，待两个合页的所有螺丝都穿入后再逐步拧紧，避免出现同轴度偏差导致开合卡滞。
