多规格盘头自攻螺丝组三维设计

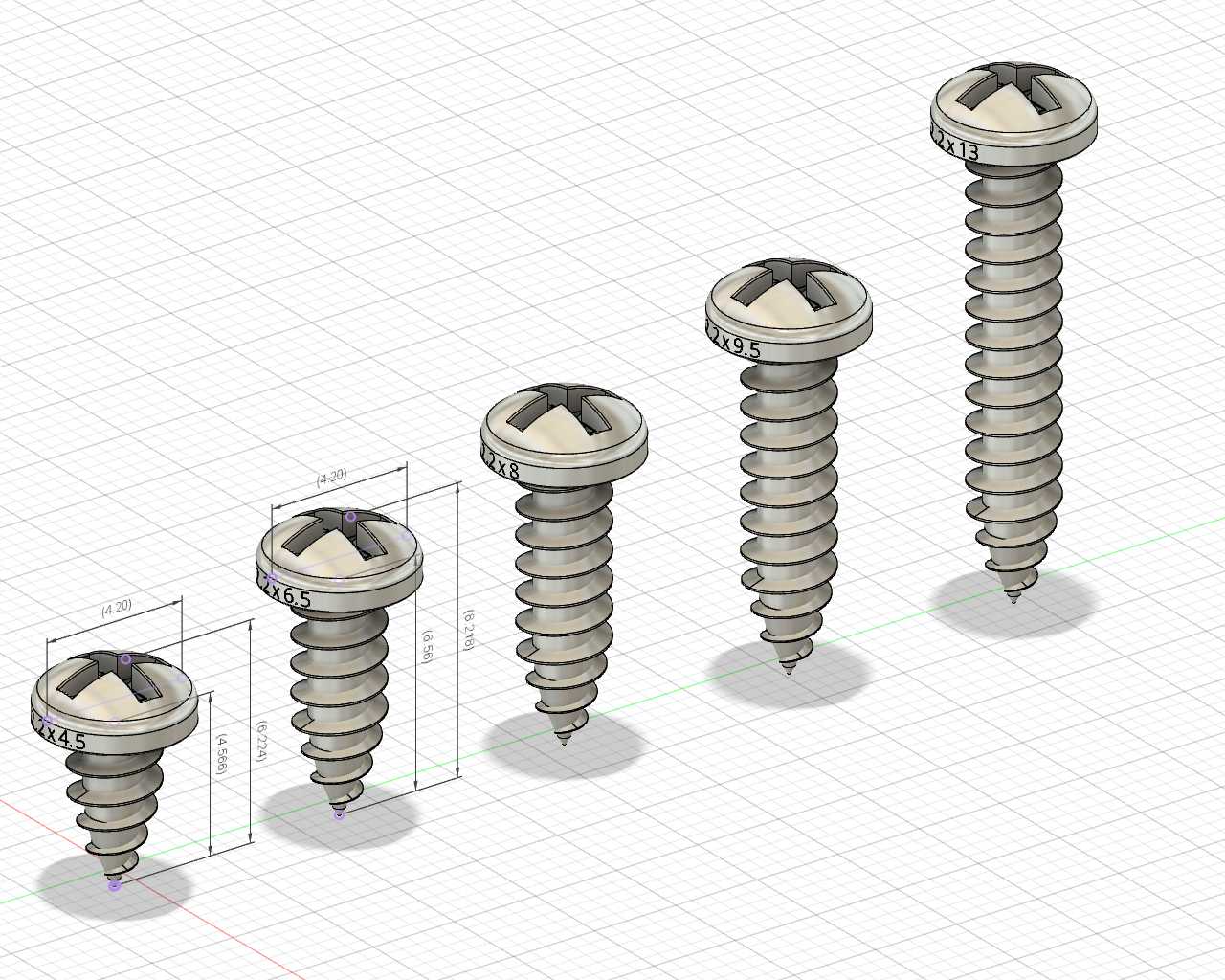

　　做结构设计这么多年，盘头自攻螺丝是我在消费电子、小型家电、低压电气柜装配场景里用得最频繁的紧固件之一，这次整理的这组不同长度规格的同系列盘头自攻螺丝，完全是按照日常选型里最常用的几个长度段做的参数化建模，能覆盖绝大多数薄板连接、塑料壳体自攻锁紧的装配需求。很多刚入行的结构工程师容易忽略自攻螺丝的选型细节，总觉得只要螺纹规格对就能用，实际上盘头自攻螺丝的头部直径、头部高度、螺纹收尾的锥度长度，直接决定了装配后的锁紧可靠性、外观平整度，甚至会影响壳体的抗开裂性能。这组螺丝统一采用2.2mm的螺纹公称直径，对应覆盖了4.5mm、6mm、8mm、9.5mm、13mm五种常用长度，建模的时候特意把每款螺丝的头部尺寸做了统一：盘头直径统一为4.2mm，头部高度1.4mm，十字槽的深度和宽度完全适配常用的PH00号十字批头，不管是自动化锁螺丝设备还是手动装配，批头的啮合深度都能达到0.8mm以上，不会出现滑牙、批头脱出的问题。

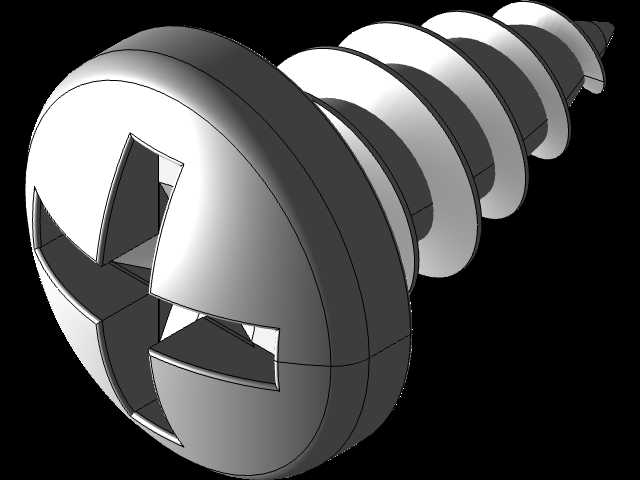

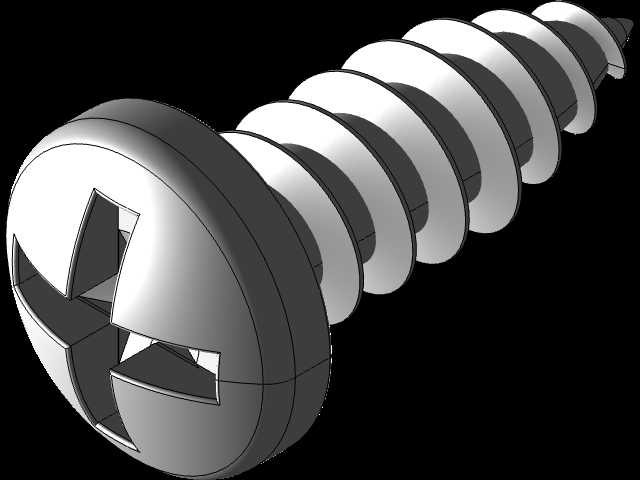

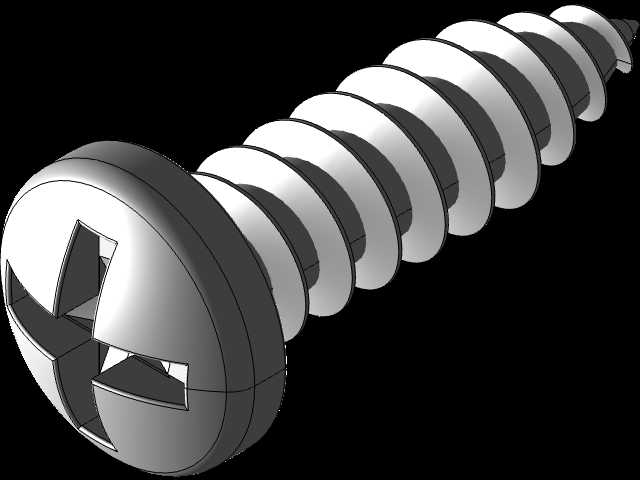

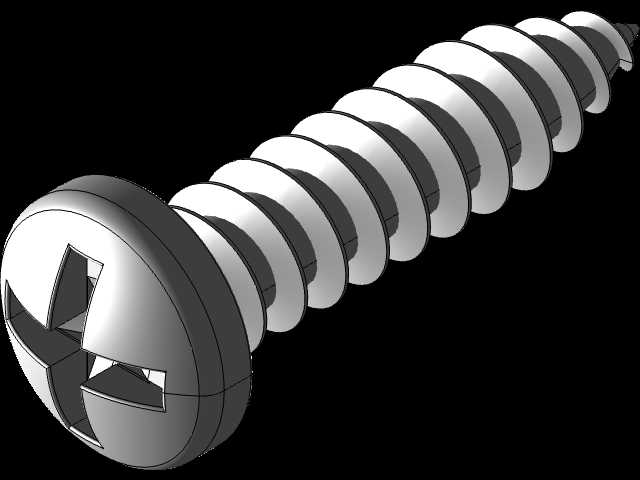

　　从实际应用场景来说，4.5mm长度的款主要用于两层总厚度不超过3mm的薄板连接，比如小型电源适配器的上下壳扣合后辅助锁紧，或者PCB板和塑料支架的轻载固定，这个长度的螺丝拧入后螺纹不会穿透下层基材，不会在产品外表面留下凸点，对外观要求高的消费类产品非常友好；6mm长度的款是日常选型里用得最多的，能适配总厚度3-4.5mm的连接场景，比如小型变压器的骨架和安装支架固定、低压接线端子的塑料基座锁紧，拧入后螺纹有效啮合长度能达到3mm以上，即使是ABS、PC这类常用工程塑料，也能提供足够的拔出力，不需要额外预埋铜螺母；8mm和9.5mm长度的款主要用于带夹层的装配场景，比如壳体中间夹有密封泡棉、橡胶减震垫的情况，这两个长度能补偿软垫的压缩量，保证锁紧后密封面的压缩率在30%左右，既不会因为螺丝太短压不紧密封垫导致防护等级不达标，也不会因为螺丝太长拧穿内部的元器件安装空间；13mm长度的款则是针对厚壁塑料件或者多层薄板叠装的场景，比如电源变压器的多层绝缘骨架叠装固定，这个长度的螺丝螺纹有效啮合长度能达到8mm以上，即使是在有轻微震动的使用环境下，也不会出现螺丝松脱的问题。

　　建模的时候我特意还原了自攻螺丝的螺纹收尾结构，很多网上下载的螺丝模型为了省事，会把螺纹直接做到螺杆末端，实际生产里自攻螺丝的末端是有一段锥形引导段的，这段引导段的螺纹是逐渐收浅的，装配的时候能自动对正安装孔，不需要额外的导向工装，尤其是自动化锁螺丝工位，带正确引导锥的螺丝能把卡料率降低60%以上。螺纹的牙型我是按照GB/T 845的标准做的，牙型角60度，牙距0.8mm，螺纹大径、中径、小径的公差都按照标准里的A级精度做的，建模的时候把牙顶的圆角也做出来了，不要小看这个0.05mm的牙顶圆角，实际装配的时候这个圆角能减少螺丝拧入时对塑料孔壁的切削，避免产生过多的塑料碎屑卡在螺纹里导致锁紧力矩虚高，很多时候装配工人反映螺丝拧到规定力矩了但是壳体还是有缝隙，就是因为螺丝牙顶太锋利，切削下来的塑料屑垫在连接面之间导致的。

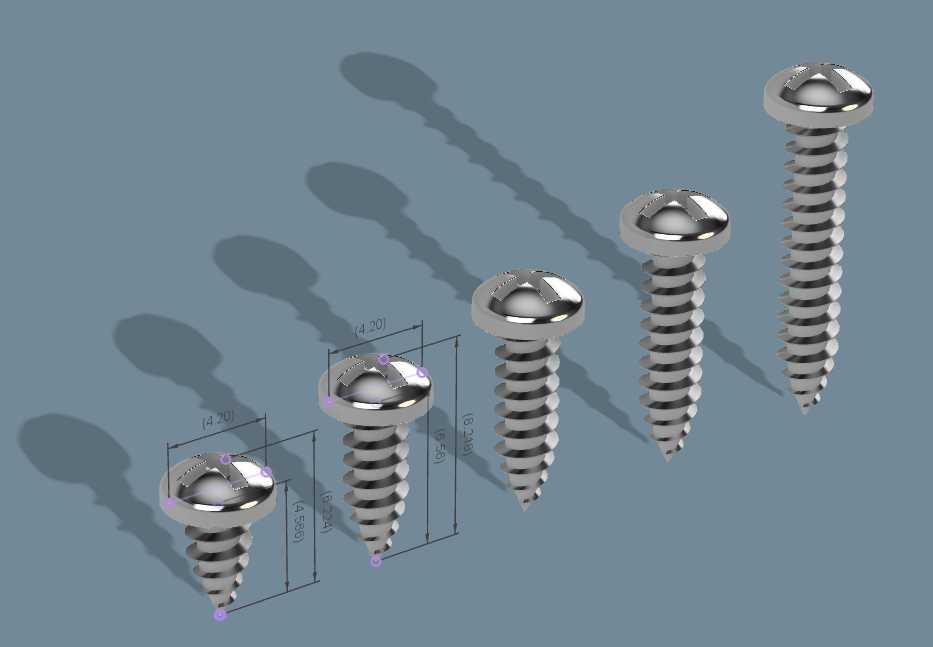

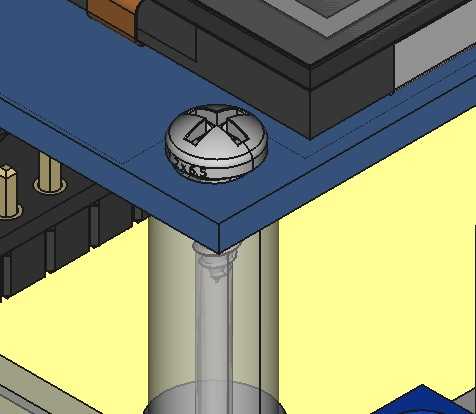

　　从安装边界来说，这组螺丝因为头部尺寸统一，对应的安装沉孔尺寸可以通用，沉孔直径4.5mm，沉孔深度1.5mm，装配后螺丝头部和安装面的高度差不超过0.1mm，不会出现头部凸起或者沉孔过深导致批头啮合不足的问题。对应的预制底孔尺寸，针对ABS材料推荐用1.8mm的底孔，PC材料因为硬度稍高推荐用1.9mm的底孔，如果是用于0.8mm厚的冷轧薄板自攻连接，底孔推荐用2.0mm，这些参数都是我在实际项目里反复验证过的，按照这个参数做的安装孔，螺丝拧入的时候力矩稳定在0.3-0.5N·m，锁紧后拔出力能超过150N，完全满足常规电子电气产品的可靠性要求。另外建模的时候我把螺丝的表面质感做了镀锌钝化的效果还原，和实际量产的镀锌螺丝外观一致，做装配爆炸图、产品渲染图的时候不需要再额外调整材质，直接调用就能出效果，每款螺丝的坐标系都设置在头部顶面的中心，装配的时候只需要和安装孔的中心轴对齐，设置好拧入深度就能完成配合，不需要额外调整位置，能节省不少装配建模的时间。

　　很多工程师做结构设计的时候，总把螺丝当成不重要的标准件随便找个模型凑数，实际上紧固件的选型和建模精度，直接影响后续开模、试产、量产的全流程顺畅度，比如如果螺丝模型的头部直径做小了，开模的时候沉孔尺寸跟着做小，量产的时候就会出现螺丝头放不进沉孔的问题；如果螺纹长度做长了，装配的时候就可能顶到内部的线路或者元器件，造成短路风险。这组螺丝的每一个尺寸都是从实际量产的螺丝样品上逆向校核过的，没有随意标注的尺寸，不管是用来做产品结构设计的装配调用，还是做自动化锁螺丝工位的模拟仿真，都能直接使用，不会出现尺寸和实际物料不符的问题。另外同系列不同长度的螺丝头部尺寸统一，也方便在产品设计的时候尽量减少螺丝的规格种类，降低BOM的物料数量，减少产线换批头、换螺丝料站的时间，从设计端就帮制造端降本增效，这也是做结构设计这么多年养成的习惯，哪怕是一颗小小的螺丝，也要把全流程的影响因素考虑进去，不能只盯着单个零件的尺寸对不对。
