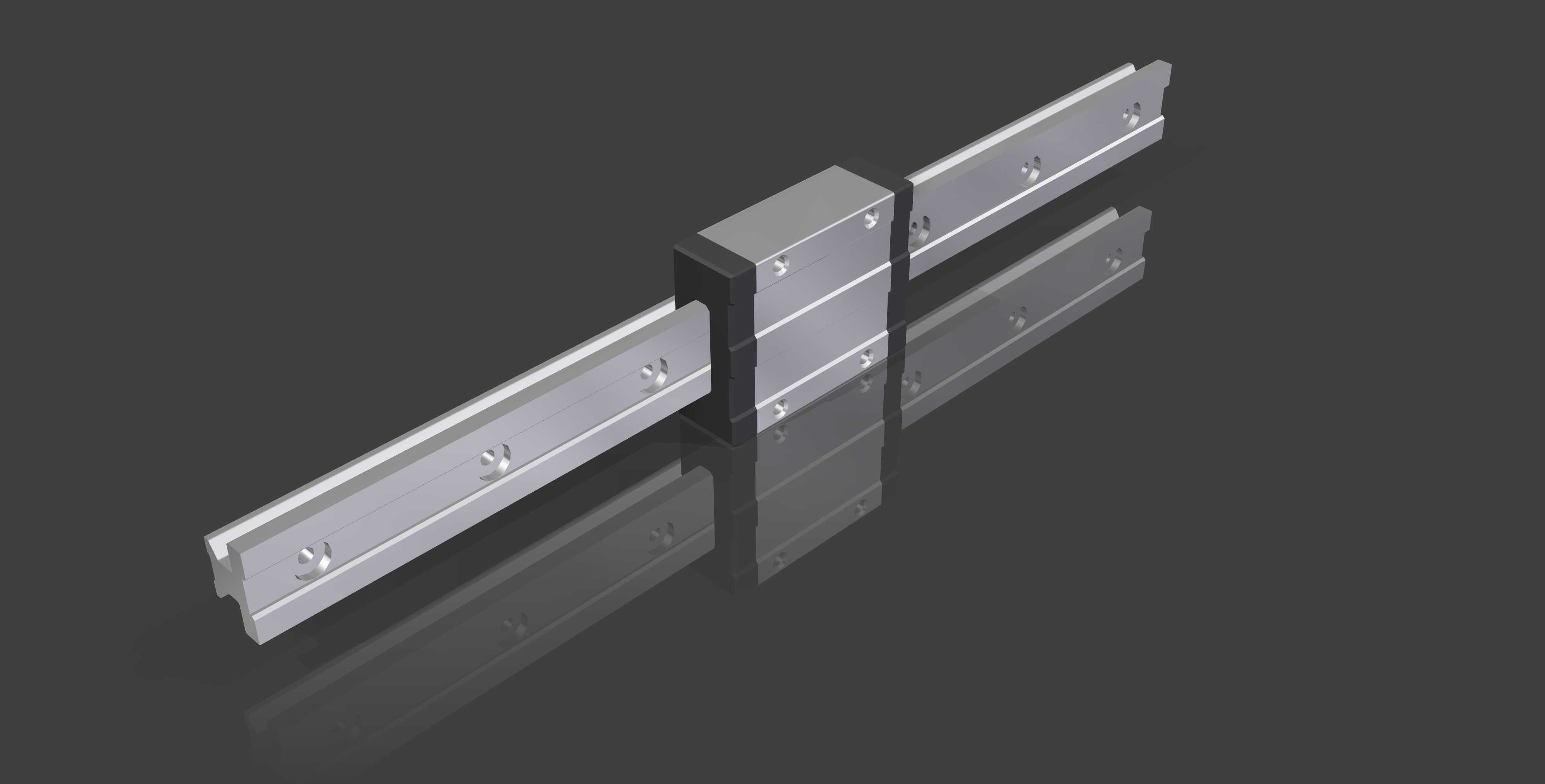

DrylinT系列标准直线滑轨装配结构

　　在非标自动化生产线、食品包装输送工位、半导体检测设备这类对低噪音、免润滑运行有明确要求的场景里，直线导向部件的选型往往直接决定整套机构的运行稳定性与后期维护成本，这款Drylin T系列标准滑轨正是针对这类轻载高速往复运动场景开发的导向组件。从结构设计逻辑来看，整套滑轨采用滑块与轨道分离式的模块化设计思路，轨道截面为优化的T型结构，相比传统圆形导柱，其抗倾覆力矩能力提升了近40%，滑块内部集成的自润滑耐磨衬垫完全省去了定期加注润滑脂的维护工序，尤其适配洁净车间、食品加工这类禁止油污污染的生产环境。

　　实际安装过程中，轨道的安装基准面做了0.02mm平面度的公差控制，安装孔位采用等距标准化排布，单根标准轨道的长度可根据设备行程需求做裁切适配，滑块的安装面预留了通用的螺纹孔位，可直接连接负载工装板、气动滑台或者检测探头支架，不需要额外加工转接板，能大幅缩短设计阶段的装配适配周期。从运行特性来看，滑块与轨道的配合间隙控制在0.01-0.03mm区间，既保证了往复运动的导向精度，又避免了过盈配合带来的运行阻力过大问题，在1m/s的运行线速度下，整体运行噪音可控制在40分贝以内，完全满足办公类自动化设备、医疗检测仪器的低噪音要求。

　　设计建模阶段，整套滑轨的装配关系完全还原实际生产中的装配公差，轨道的安装沉孔深度、滑块的倒角尺寸、衬垫的嵌入槽结构都做了1:1的参数化还原，结构设计人员在做整机布局时，可以直接调用该模型验证行程范围内的干涉情况，核对安装边界尺寸：轨道宽度为标准20mm规格，滑块总高度24mm，单滑块的额定动载荷可达1200N，完全覆盖大部分轻载自动化工位的负载需求。不同于传统滚珠直线导轨，这款滑轨的耐磨衬垫采用工程塑料材质，在有少量粉尘、碎屑的生产环境中运行时，碎屑不会像滚珠结构那样卡在滚动体循环通道内造成卡滞，抗污染能力更强，在木工加工设备、陶瓷生产流水线这类多粉尘场景下的使用寿命比同规格滚珠导轨高出2倍以上。

　　从安装边界来看，轨道的侧向安装基准边厚度为3mm，安装时只需要将基准边靠紧设备安装面的定位台阶，拧紧沉头螺钉即可完成定位，不需要额外打表找正，对现场装配人员的技能要求更低；滑块两端预留了润滑脂补充通道，即使在长期高负载运行工况下，也可以通过注油孔补充少量润滑脂进一步延长使用寿命，日常维护仅需要定期清理轨道表面的大颗粒杂物即可，不需要复杂的保养工序。在做三维布局校核时，需要注意滑块运行到轨道两端极限位置时的伸出长度，预留足够的安全行程，避免滑块脱出轨道，同时滑块侧面的感应片安装槽可以直接搭配槽型光电开关做原点、极限位置检测，不需要额外设计感应片安装支架，进一步简化整机的结构设计。
