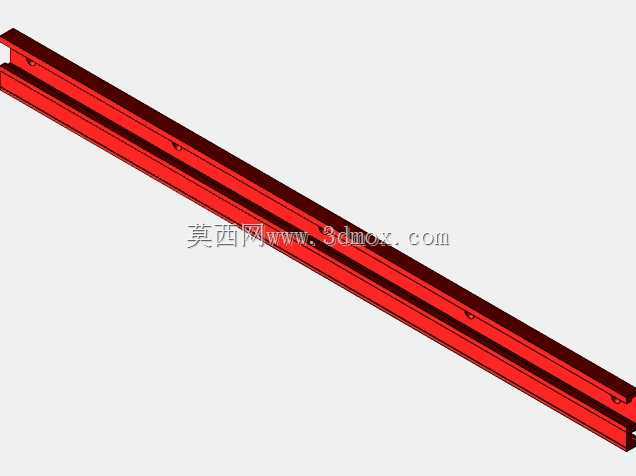

木工斜接T型铝制导向滑轨

　　木工台锯、带锯、压刨以及斜切锯的靠山改造里，最容易被忽略的就是导向副本身的直线度与配合间隙。这套斜接T型轨道采用600mm有效行程规格，截面按标准45型T槽轮廓绘制，主体选用挤压铝型材，表面做红色阳极氧化处理，既减轻了整轨自重，也保证了长期在木屑、切削液飞溅环境下的耐磨与防锈能力。

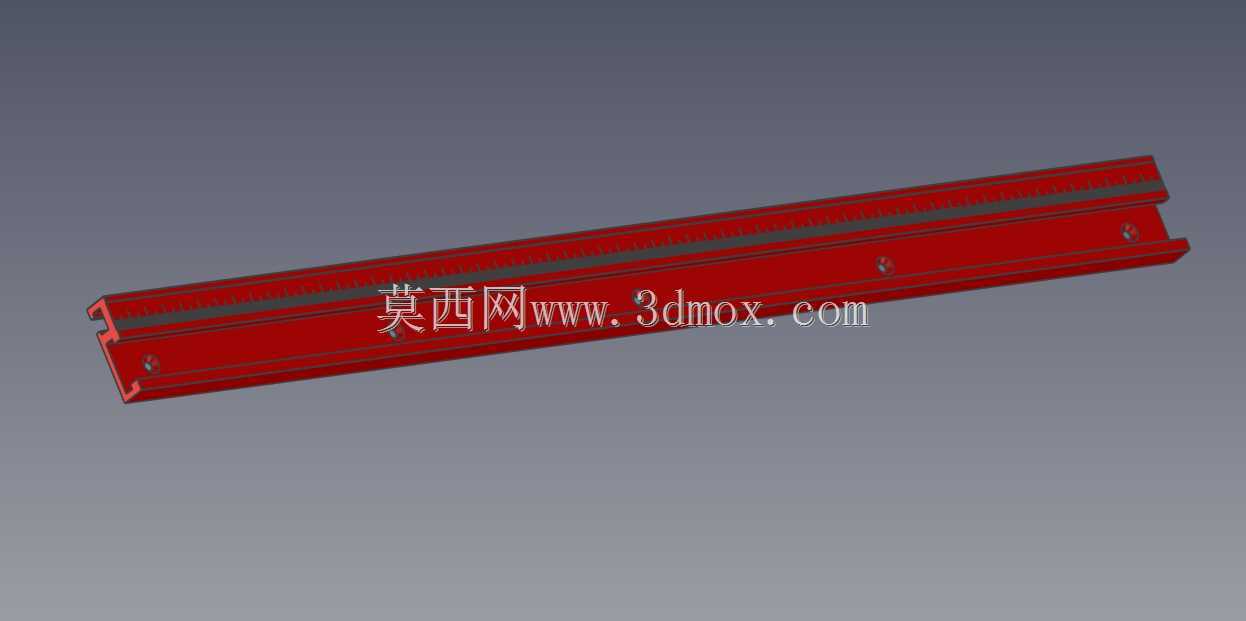

　　从实际装配边界看，轨道本体为通长等截面结构，T型头部嵌入工作台面预先铣出的T型槽内，下方平直翼缘贴靠槽口台阶，侧向预留微量滑动间隙，保证滑块或靠山座能够沿全长无卡滞推移。轨道上沿压制有公制长度刻度，刻度线沿轨身连续分布，操作人员在调整靠山位置、设定裁切宽度时，可以直接读取刻度数值，不必反复拿钢卷尺对位，这一点在批量开料、重复截长工序里能明显减少辅助测量时间。

　　结构建模时重点处理了几处细节：一是T型头部与翼缘之间的过渡圆角，按挤压型材工艺保留合理圆角半径，避免尖角造成应力集中，也符合铝挤模具的出材要求；二是轨身沿长度方向布置的沉头安装孔，孔位间距均匀，沉孔深度匹配平头螺钉头部，安装后螺钉顶面不高出轨道滑动面，不会干涉滑块通行；三是轨道端部的封堵与倒角，两端做轻微倒角处理，滑块套装时更容易导入，也避免锐边划伤木工操作人员。

　　在功能设计思路上，这条轨道并不承担切削载荷，核心作用是为滑动靠山、角度推把、限位挡块提供高精度直线导向基准。木工设备工作台多为中密度板或实木拼接结构，长期使用后槽口容易磨损、出现喇叭口，直接在原槽内滑动会产生旷量，导致锯切线偏移、刨削面出现台阶。加装这种铝制T型轨道后，滑动配合面由木材变为耐磨铝合金，配合自制的酚醛树脂或尼龙滑块，可以把导向间隙控制在很小范围内，推料过程中横向窜动显著降低。

　　斜接工况下，轨道常与斜切规配合使用：推把底座通过T型螺栓卡在轨道槽内，可沿轨道平移并锁定在任意角度位置，45型截面的槽宽与常见美式木工台锯、欧式压刨的T槽尺寸兼容，600mm长度覆盖多数小型工坊台锯的工作台进深，既不会因过长导致悬臂变形，也能满足常规板材截料、方料开榫的行程需求。建模过程中把刻度压印、沉孔、安装槽口全部按实体特征还原，装配时可以直接校核滑块行程、螺钉孔位与工作台开槽尺寸的匹配关系，也方便后续在轨道基础上扩展快速压紧夹、防尘毛刷、集尘接口等附件，整套导向结构在木工DIY设备改造与小型木工生产线辅具设计中都有较强的通用性。
