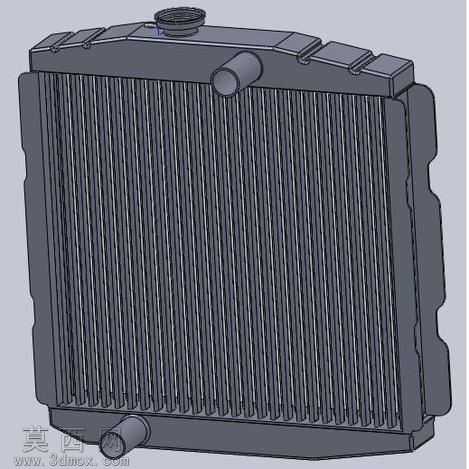

铃木SB308汽车散热器三维结构设计

本模型为适配铃木车型的SB308散热器三维结构设计，建模过程严格参照汽车冷却系统部件的实际工程尺寸与装配逻辑，采用参数化建模方式完成整体结构搭建。建模初期先梳理散热器的核心功能逻辑，明确其作为汽车冷却系统换热核心的结构需求，即需要实现冷却液与流经车体的空气进行高效热交换，同时满足整车装配的空间适配、管路对接、结构强度要求。首先构建散热器的核心散热芯体部分，对密集排列的散热鳍片与导流管路进行阵列化建模，保证每一组散热通道的间距、壁厚、导流角度都符合实车散热效率的设计要求，芯体部分的建模严格控制片体厚度与管路内径参数，还原真实部件的流体通路结构，避免出现建模过程中常见的管路封闭、鳍片错位等影响结构真实性的问题。随后完成散热器上下水室的结构建模，上水室设置对应规格的加水口与密封盖结构，还原密封盖的卡扣限位与密封面结构，上下水室分别预留对应管径的冷却液进出管路接口，接口处做加厚处理与安装定位凸台，匹配实车的管路装配公差要求。在散热器的侧边安装固定结构建模中，还原了侧边的安装支脚、缓冲卡位结构，支脚处预留对应规格的安装孔位，侧边的防护边框做了圆角过渡与加强筋设计，还原真实部件的抗振结构设计，适配车辆行驶过程中的振动工况。材质渲染阶段，针对散热器不同结构部分匹配对应材质属性，散热芯体部分赋予铝合金哑光金属材质，调整材质的粗糙度与金属度参数，还原铝制散热部件的哑光金属质感，上下水室与安装边框部分根据实车部件的材质特性，赋予对应的工程塑料或金属材质，进出水管接口处调整材质的反光属性，还原金属管路的表面质感，密封盖部分做黑色塑料与橡胶密封层的材质区分，让整体模型的视觉呈现更贴近真实部件的材质表现。整体建模过程中严格校验各部分的装配关系，保证芯体与水室的对接面完全贴合，安装支脚的位置与整车安装点位匹配，管路接口的朝向与角度符合实车的管路走向要求，没有出现结构干涉、穿模等建模问题，完整还原了该款散热器的外部结构与核心装配特征，可用于汽车冷却系统结构展示、装配教学、改装方案验证等相关场景。
