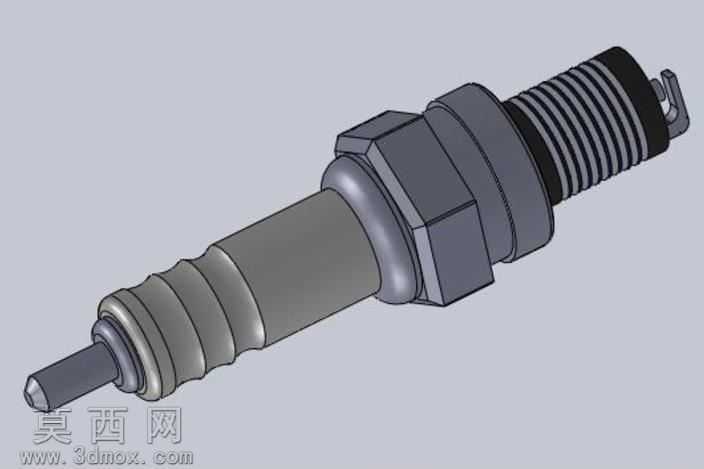

C7HSA型号NGK火花塞三维建模作品

本作品为C7HSA型号NGK火花塞的三维建模成果，建模过程以真实火花塞的实物尺寸与结构比例为基准，在SolidWorks软件中完成全参数化建模，确保各部件尺寸精度符合工业配件的实际公差要求。建模从中心电极的金属端头开始绘制，首先通过旋转凸台命令生成中心电极的金属杆基体，为端头的放电尖端添加微小的倒角特征，还原真实火花塞电极的放电端结构；随后依次绘制包裹中心电极的绝缘陶瓷段，通过多段旋转凸台生成陶瓷绝缘体的阶梯轴结构，为陶瓷表面添加细腻的哑光陶瓷材质，还原陶瓷部件的绝缘质感与分段棱线结构。在金属壳体部分，建模时先绘制六角螺母段的六边形轮廓，通过拉伸生成用于拆装的六角受力结构，再通过扫描命令生成壳体表面的密封螺纹段，精准还原螺纹的牙距与牙型参数，同时为螺纹与六角段之间添加密封垫圈的环形结构，还原火花塞安装时的密封结构特征。外侧的接地电极通过钣金折弯特征实现，将金属片折弯至与中心电极端头保持标准放电间隙的位置，还原火花塞跳火点火的核心结构。渲染阶段为不同部件匹配对应材质：金属电极与壳体部分赋予抛光金属材质，添加细微的金属磨砂纹理模拟真实金属部件的加工质感，陶瓷绝缘段赋予高硬度哑光陶瓷材质，调整材质的反光度与粗糙度参数，区分陶瓷与金属部件的视觉差异，密封垫圈部分赋予软质金属的哑光质感，还原铜质垫圈的受压形变视觉效果。建模过程中严格还原火花塞的分层装配结构，各部件之间的配合间隙完全参照实物装配关系，既保证外观结构的还原度，也可用于后续的装配干涉检查、结构原理演示等场景，整体模型结构完整，细节特征覆盖火花塞的所有功能结构，能够直观展现NGK这款C7HSA火花塞的外观形态与内部构造逻辑。
