机械接触式点火系统联络断路器结构设计

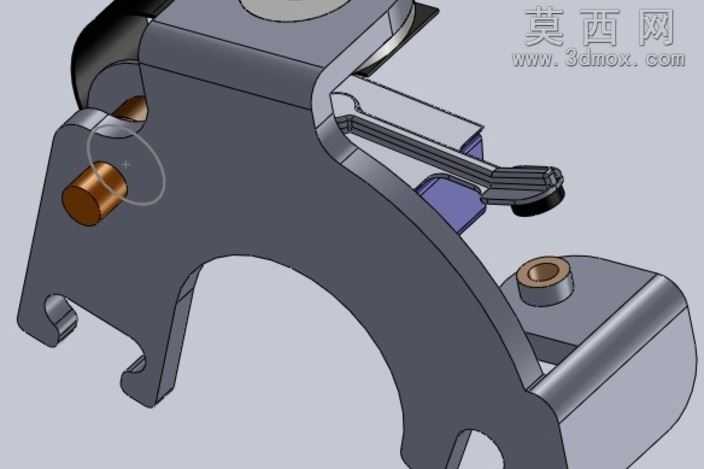

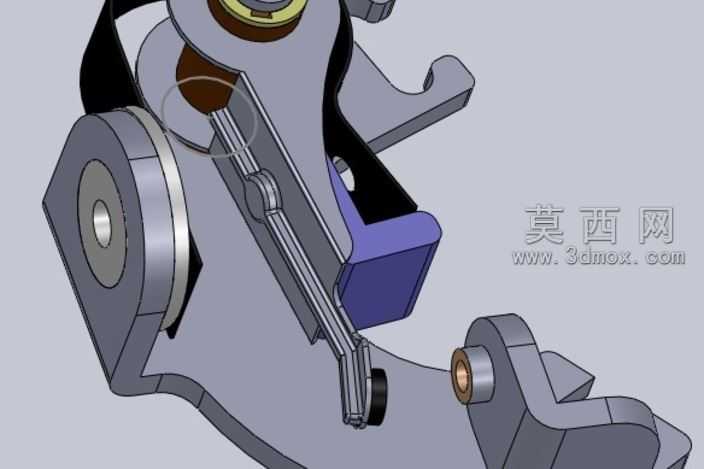

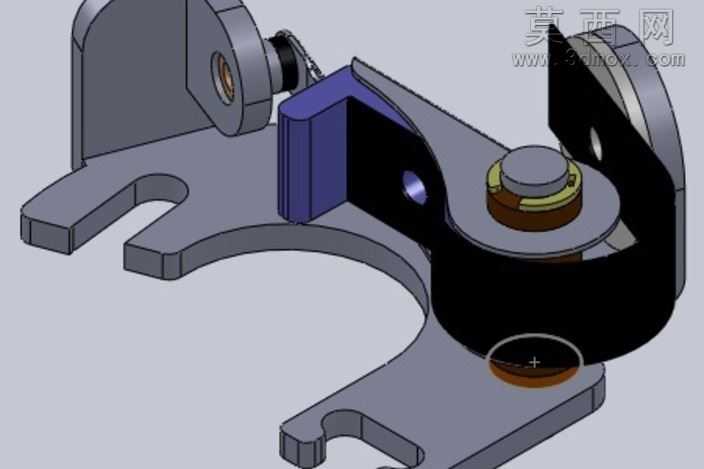

本作品为机械接触式点火系统配套的联络断路器三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循低压电器元件的实际装配逻辑与尺寸规范，完整还原了产品的核心功能结构。模型构建阶段以自顶向下的设计思路为核心，先完成整体功能框架的布局，再逐一拆分各个功能零件：首先搭建主体承载基座的轮廓，通过拉伸、切除等基础特征完成基座的安装位、限位槽结构，确保基座具备足够的结构强度支撑后续运动部件；其次构建核心的接触传动组件，包括带缓冲结构的转动轮组、铰接式传动连杆、弹性接触触头、锁止卡扣结构，所有铰接位置均预留了符合实际装配要求的配合间隙，转动副的同轴度公差在建模时通过几何约束严格控制，保证模拟运动过程中无卡滞、干涉问题。材质渲染阶段针对不同零件的实际材质属性做了区分设置：金属结构件采用哑光合金钢材质，调整金属粗糙度参数还原机加工零件的表面质感；绝缘部件采用深蓝色硬质工程塑料材质，添加轻微的磨砂纹理体现绝缘件的表面特性；弹性接触部件采用高弹性铜合金材质，调整金属光泽度还原导电部件的金属质感；铰接位置的轴类零件采用亮面抛光金属材质，区分不同功能零件的视觉差异。结构设计上重点优化了联络断路器的联锁触发逻辑，通过连杆传动的行程比设计，保证触头接触与分离的动作响应速度符合点火系统的通断要求，锁止卡扣的卡位角度经过反复调整，确保合闸状态下的结构稳定性，分闸时的脱扣动作顺畅无卡顿，同时在接触触头位置设计了缓冲结构，降低触头闭合瞬间的冲击损耗，延长元件使用寿命。整个模型的所有零件均保留了完整的建模特征树，可直接进行参数修改调整，适配不同规格点火系统的配套需求，装配体添加了完整的配合约束，可直接用于运动仿真模拟，验证断路器的动作逻辑合理性，为后续的实物生产、结构优化提供精准的三维数据支撑。
