12V2Ah稳压铅酸蓄电池三维结构设计

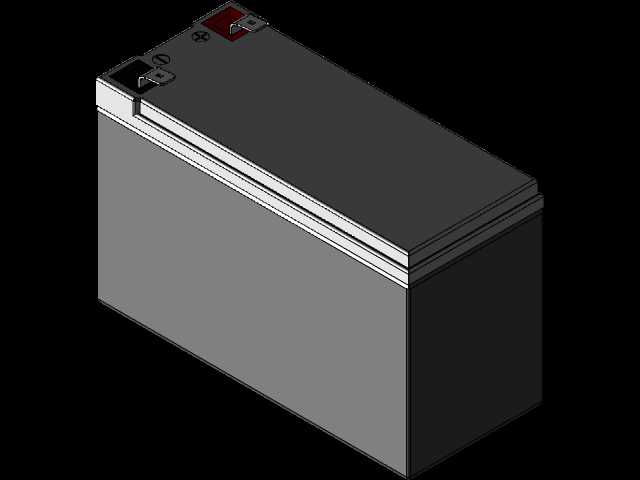

　　在做小型UPS内置电源选型匹配、应急照明装置结构适配、儿童电动代步车动力舱布局的时候，经常会用到这类小容量阀控式铅酸蓄电池，很多刚入行的结构工程师容易忽略这类储能部件的安装边界细节，要么留的装配间隙不够导致后期装拆困难，要么忽略了极柱的防护空间，造成接线后绝缘距离不足埋下安全隐患。这个三维模型完整还原了12V2Ah规格稳压铅酸电池的全部外部结构特征，从壳体的拔模斜度到上盖的密封压边，从极柱的凸起高度到端子的安装孔位，都按照实物的实际装配尺寸做了还原，没有做简化处理，能直接用于设备的整体装配干涉检查。从实际使用场景来看，这类小容量铅酸电池大多作为后备电源使用，比如消防应急指示灯的备用供电、小型门禁系统的断电续航、家用电动工具的辅助供电、儿童电动玩具车的动力源，还有部分小型工控设备的掉电数据保存供电单元，应用场景覆盖了民用小家电、小型工业控制设备、公共应急设施多个领域，对安装空间的要求往往比较紧凑，很多时候设备留给电池的舱位都是刚好卡着尺寸做的，这就要求三维模型的尺寸精度足够高，不能出现大的偏差，否则开模或者装配的时候就会出现装不进去的问题。在做这个模型的结构设计还原时，首先考虑的是壳体的强度特性，铅酸电池内部装有稀硫酸电解液，壳体采用ABS工程塑料注塑成型，侧壁做了细微的加强筋结构，既可以减轻整体重量，又能保证壳体在受到轻微挤压的时候不会出现开裂漏液的情况，模型里把侧壁的加强筋做了等比例还原，方便工程师在做电池舱限位结构设计的时候，对应筋位做避让或者支撑结构。上盖和壳体的配合采用超声波焊接工艺，配合面的压边宽度在模型里也做了准确呈现，做设备结构设计的时候，这个压边位置不能作为受力支撑面，否则长期使用可能会导致焊接缝开裂漏液。

　　极柱部分的设计是这类电池模型的重点，两个接线端子分别对应正负极，端子上的内螺纹孔尺寸、极柱高出上盖的高度、端子周围的绝缘防护凸台都做了1:1还原，在做接线排设计的时候，可以直接在装配环境里匹配接线端子的位置，计算导线的弯曲半径，避免出现接线后导线和上盖其他部位干涉，或者绝缘距离不够的问题。电池整体的外形是规整的长方体结构，边角做了圆角过渡，避免安装的时候划伤操作人员或者设备内部的线束，模型里的圆角尺寸完全按照实物的R角大小制作，在做电池舱的内部尺寸设计时，不需要额外给边角留多余的避让空间，只要按照整体长宽高尺寸留出0.5到1mm的装配间隙即可。

　　安装边界方面，这类小容量铅酸电池一般采用卧式或者立式安装，没有专门的固定安装孔，大多是通过电池舱的上下盖压合，或者侧面的弹性卡扣做固定，所以模型里没有额外添加安装孔结构，完全符合实物的实际安装方式，工程师在做固定结构设计的时候，可以根据设备的实际安装方向，设计对应的压条或者卡扣结构，不需要考虑电池本身的安装孔位匹配问题。另外，上盖表面的小凹槽是排气阀的安装位置，阀控式铅酸电池在充电过程中产生的气体会通过这个排气阀排出，模型里还原了这个排气阀的凸起结构，在做电池舱设计的时候，这个位置不能被其他结构完全堵死，要留出一定的透气空间，保证电池内部的气体能顺利排出，避免内部压力过高出现鼓胀的问题。

　　很多工程师在选型的时候容易只看电池的容量参数，忽略外形尺寸的细微差别，同样是12V2Ah的铅酸电池，不同厂家的产品在极柱位置、壳体圆角、上盖压边宽度上会有细微差别，这个模型还原的是行业内通用的主流尺寸规格，能覆盖绝大多数同参数产品的安装适配需求，在做设备前期方案设计的时候，用这个模型做装配验证，可以有效减少后期打样阶段的尺寸适配问题，缩短研发周期。从结构建模的角度来说，这个模型的所有特征都是基于实物测绘数据制作的，拔模斜度符合注塑件的生产工艺要求，没有出现倒扣或者无法脱模的结构，壳体的壁厚均匀，符合ABS注塑件的壁厚设计规范，对于刚接触储能部件结构设计的工程师来说，也可以通过这个模型了解小型铅酸电池的结构设计要点，掌握这类储能部件在设备集成过程中的注意事项，比如极柱的绝缘防护要求、安装固定的受力点选择、排气位置的空间预留、接线端子的导线弯曲半径计算这些实际工程中会遇到的问题，都可以通过这个模型的装配演练得到直观的认知。
