右旋扭力弹簧精密结构设计

项目分类:通用五金配件 发布时间:2024-12-17 ID:859162
  • 右旋扭力弹簧精密结构设计

  在各类需要提供扭转复位力矩的机械结构中,右旋扭力弹簧是应用极为广泛的弹性储能元件,从低压电器的触点复位机构、小型电源设备的卡扣锁紧结构,到日用五金的开合复位组件、工业夹具的压紧回弹结构,都能见到这类零件的身影。不同于常见的拉伸、压缩弹簧依靠轴向形变提供弹力,扭力弹簧的工作核心是绕簧体中心轴线的扭转变形,通过两端伸出的扭臂承受外部扭矩,将外力做功转化为弹性势能,在外力撤除后带动相连结构回到初始位置,实现复位、压紧、储能或者定位的功能。

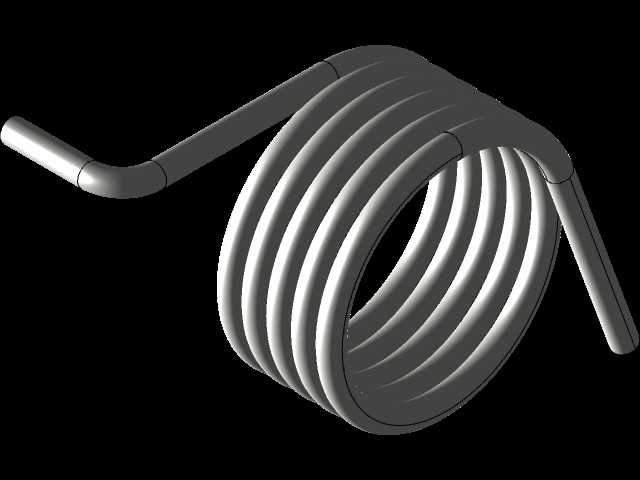

  从结构设计逻辑来看,这款右旋扭力弹簧采用等节距密圈螺旋结构,簧圈之间预留了极小的装配间隙,既避免扭转变形过程中相邻簧圈发生摩擦干涉,又能保证簧体整体的同轴度,防止工作过程中出现侧向偏移。两端的扭臂采用直臂弯折设计,弯折处做了圆弧过渡处理,避免应力集中导致的疲劳断裂,扭臂的伸出角度经过匹配计算,能够适配对应安装位的卡槽结构,装配时不需要额外加工转接件,直接将扭臂卡入对应定位槽即可完成固定,大幅降低装配工序的复杂度。

  设计这类扭力弹簧时,首先要明确实际工况下的工作扭矩范围,根据所需的复位力矩反推簧丝直径、簧体中径、有效圈数这几个核心参数。簧丝直径直接决定弹簧的刚度,直径越大,相同扭转角度下能提供的扭矩越大,但对应的安装空间要求也越高;簧体中径需要和安装位的定位轴尺寸匹配,通常簧体内径要比定位轴直径大3%-5%,既保证弹簧能顺畅套入轴体,又避免间隙过大导致工作时簧体晃动偏磨;有效圈数则决定了弹簧的极限扭转角度,圈数越多,允许的扭转角度越大,相同扭矩下的单位圈形变越小,疲劳寿命也会相应提升。

  安装边界方面,这款弹簧的轴向长度要匹配安装槽的宽度,装配后簧体两端和安装槽侧壁之间要预留0.2-0.5mm的间隙,防止工作过程中簧体和侧壁发生摩擦损耗;扭臂的长度需要根据受力点的位置确定,过长的扭臂会导致受力端形变过大,容易出现扭臂弯折失效的问题,过短则会导致安装时卡接困难,无法保证定位可靠性。在实际选型应用中,需要注意右旋弹簧的扭转方向要和工作时的受力方向匹配,当外部扭矩使弹簧沿旋紧方向扭转时,簧圈之间的间隙会进一步缩小,能够承受更大的工作扭矩,如果反向加载,很容易导致簧圈散开、刚度骤降,直接造成弹簧失效。

  从实际使用场景来看,这类右旋扭力弹簧常被用在各类需要旋转复位的小型结构中,比如电源设备的开关触点复位、接线端子的压紧结构、小型翻盖结构的回弹组件,在这些场景下,弹簧的工作扭转角度通常不会超过极限角度的70%,能够保证长期使用下的力矩稳定性,避免出现弹力衰减导致的复位失效问题。建模过程中,簧丝的螺旋线生成需要严格匹配螺距、圈数参数,扭臂的弯折位置要和实际设计的受力点对齐,弯折处的圆角半径不能小于簧丝直径,否则在后续的有限元应力分析中会出现局部应力远超材料屈服强度的问题,直接影响零件的实际使用寿命。对于结构设计人员来说,选用这类标准结构的扭力弹簧时,除了核对扭矩参数,还要重点确认扭臂的角度和伸出方向,避免出现安装后扭臂和周边结构干涉的问题,很多现场装配出现的卡滞、回弹不畅问题,往往都是因为前期设计时没有核对扭臂的空间位置,导致弹簧受力后扭臂蹭到周边零件,无法达到设计的复位效果。
