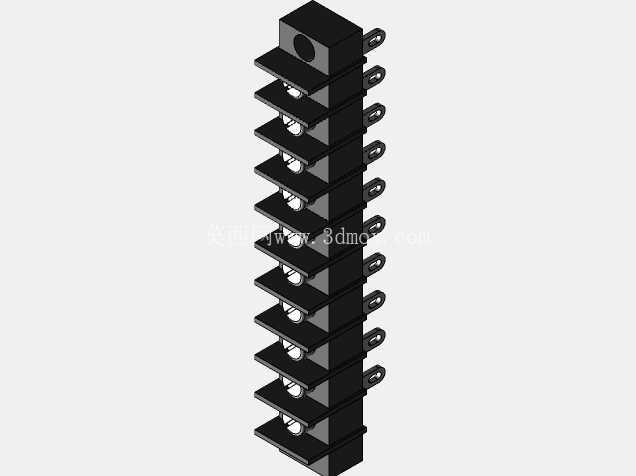

十触点接线端子块结构设计

　　在低压电气柜布线、小型电源模块外接配线、工控设备信号转接这类场景里，多触点端子块是最常用的基础连接件，这次建模的十触点端子块，就是针对小空间密集布线需求做的结构设计。先从实际安装场景说，这类端子块常被用在小功率电源变压器的输出侧，用来把变压器绕组引出的多路线材统一转接，对接外部控制回路或者负载线路，避免线材直接焊接在变压器引脚带来的后期维护拆改困难，也能防止多股线材虚接、受力脱落引发的接触不良问题。

　　设计的时候首先考虑的是触点排布的间距合理性，十个接线触点沿基座长度方向等距排布，相邻触点之间预留了足够的安全爬电距离，即使在额定工作电压下，也不会出现相邻回路打火、击穿的问题，每个触点的接线位都做了内凹的压线腔，适配线径0.5到2.5平方毫米的多股铜芯线，压线螺丝的下沉式设计，既保证拧紧后螺丝头部不会突出基座表面，避免和相邻金属构件发生短接，也能让压线时的压力均匀作用在线材上，不会因为压力集中压断铜丝。

　　基座部分采用的是叠层式结构，每个触点单元都可以独立拆分组合？不对，这次的是整体注塑成型的基座，整体刚性更好，不会因为长期受线材拉扯出现单元错位，基座顶部预留了两个安装固定孔，孔位做了沉台设计，用M3的自攻螺丝或者机丝就能把整个端子块固定在设备的绝缘安装板上，安装孔的中心距是按照常规小功率电气配件的安装规范设定的，能直接适配市面上多数小型电源模块、控制板的安装位尺寸，不需要额外打孔改孔。

　　从外形尺寸边界来看，整个端子块的宽度控制在12毫米以内，长度根据十个触点的排布刚好适配常规50毫米宽度的安装槽，高度方向从安装面到触点顶部的尺寸不超过25毫米，不会占用过多的柜内垂直空间，对于内部空间紧凑的小型壁挂式控制箱、嵌入式电源模块来说，这个尺寸边界能很好地适配现有安装空间，不会和周边的断路器、继电器等元件发生干涉。

　　每个触点的导电部分采用的是铜质镀镍处理，既保证导电性能，也能提升抗氧化能力，长期在温湿度变化的工业环境里使用，也不会因为接触面氧化导致接触电阻升高，触点外侧的接线端做了焊片式延伸，除了压线接线之外，也可以直接焊接在PCB板上，兼顾板载安装和螺钉固定两种安装方式的需求。

　　实际布线的时候，十个触点可以分别对应不同的回路，比如电源变压器的多组输出电压、信号回路的不同通道，统一在端子块上做转接，后期排查线路故障的时候，可以直接在端子位测量电压、通断，不需要拆动设备内部的焊接点，大幅提升维护效率。设计的时候还特意在基座两侧做了防错位的导向槽，如果需要并排安装多个同规格端子块，导向槽能让相邻端子块对齐排布，不会出现高低错落、触点错位的问题，整体布线更整齐。

　　另外，基座的绝缘材料选用的是耐温阻燃的工程塑料，能承受接线时螺丝拧紧的压力，不会因为长期受热出现变形，即使周边元件出现短时过温，也不会引燃基座材料，满足电气配件的阻燃要求。每个压线腔的入口都做了倒角处理，穿线的时候不会刮伤线材的绝缘层，避免线材铜丝外露引发的短路风险，压线螺丝的头部做了十字槽设计，用常规的十字螺丝刀就能完成接线操作，不需要特殊工具，现场施工的时候更方便。

　　从结构强度上来说，基座的背部做了加强筋设计，在不增加整体壁厚的前提下提升了基座的抗弯折能力，即使安装的时候螺丝拧得稍紧，也不会出现基座开裂的问题，每个触点和基座的配合都做了过盈设计，触点不会因为反复插拔线材、拧动压线螺丝出现松动脱落，能承受至少上百次的重复接线操作而不损坏。
