220V工业振动台结构设计方案

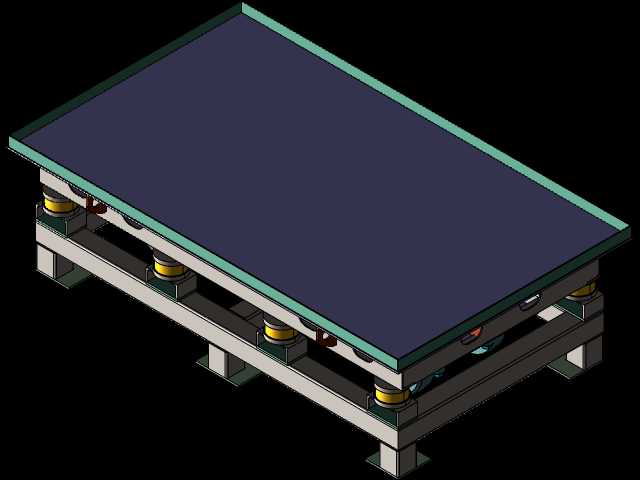

　　在电子元器件可靠性验证、小型电源变压器封装固化、建材小件密实度测试这类场景里，振动台是离不开的基础试验设备，很多车间和实验室里的小型振动台，都采用这类220V市电适配的结构设计，不用额外配置工业动力电回路，部署门槛低，适配多数中小型生产、检测场景的场地条件。从结构组成来看，这款设备的核心承载面采用矩形平台设计，平台边缘做了围边强化处理，避免测试过程中工件滑落，平台表面预留了多组安装孔位，可以根据不同的工装夹具需求灵活固定工件，不管是小型电子组件的振动测试，还是粉状物料的振实装填，都能通过更换适配工装实现快速切换。平台下方的支撑体系采用了分布式弹簧减振结构，多组螺旋弹簧均匀布置在平台四角及长边中点位置，弹簧上下端都设置了定位座，既保证振动过程中弹簧不会出现偏移脱位，也能通过弹簧的刚度匹配，调整设备的振动幅值范围，适配不同测试工况的激振力传递需求。在弹簧支撑的内侧，设置了多组立式导向限位柱，柱体与平台下方的导向套配合，限制平台在振动过程中的横向窜动，保证振动方向始终保持垂直方向，避免出现横向摆动导致的测试数据偏差，也能防止设备长期运行后出现结构错位的问题。

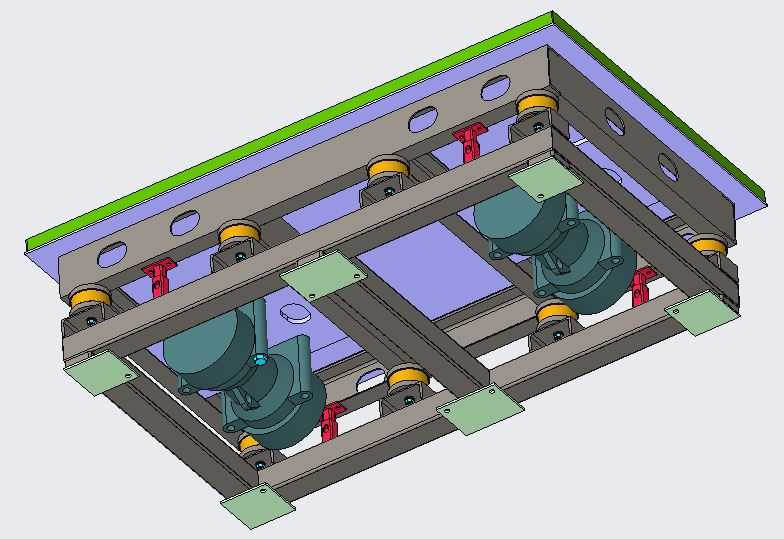

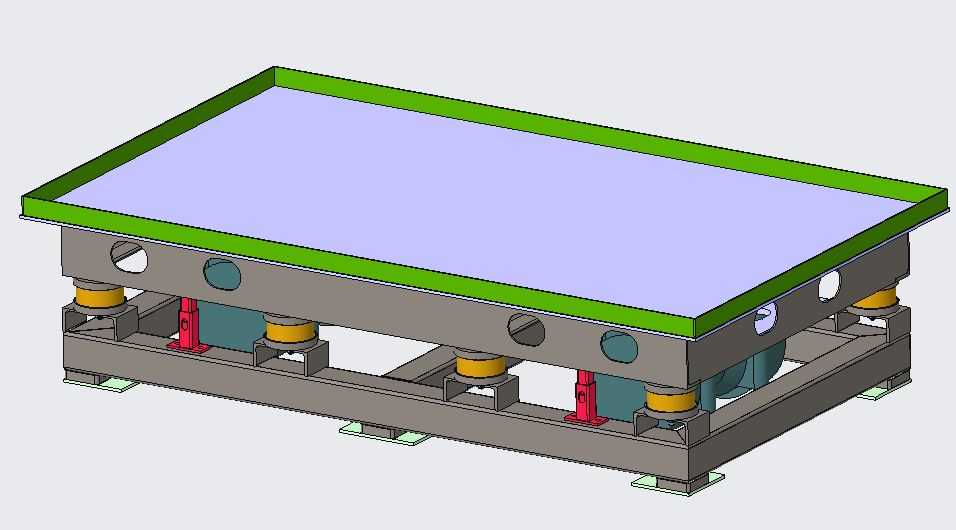

　　设备的底部框架采用型钢焊接成型的箱式结构，框架上预留了多个圆形减重孔，在保证整体结构刚度的前提下降低设备自重，框架底部设置了四个可调式减振脚垫，安装时可以通过调整脚垫高度保证设备水平，同时脚垫的橡胶材质可以进一步隔绝振动向地面传递，避免对周边精密设备造成干扰。激振单元布置在底部框架的中部位置，采用偏心块式激振结构，通过电机带动偏心块旋转产生周期性激振力，激振力的传递路径经过优化，直接作用在平台下方的承力梁上，减少力传递过程中的损耗，也能让整个平台的振动分布更均匀，避免出现平台边角位置振幅不足的问题。

　　从安装边界来看，这类小型振动台的整体占地尺寸适配常规实验室操作台或者车间工位的摆放需求，不需要做专门的设备基础，只要放置在平整的硬化地面上，调整好底部脚垫水平即可投入使用，设备的供电接口采用常规民用市电规格，不需要额外配置变频柜或者专用供电线路，对于小型加工厂、第三方检测实验室这类场地条件有限的使用方来说，部署成本更低。设计过程中，针对不同负载下的振动一致性问题，在弹簧选型阶段就做了多组刚度匹配测试，保证在额定负载范围内，设备的振动幅值偏差控制在合理区间，同时在平台与支撑框架之间预留了足够的振动间隙，避免振动过程中出现结构碰撞产生异响或者损坏构件。

　　设备侧面预留的维护孔位，可以方便操作人员定期检查偏心块的紧固情况、弹簧的疲劳状态，不需要完全拆解设备就能完成日常维护保养，降低后期的运维成本。在实际使用场景中，这类振动台除了用于电子元器件的振动可靠性测试，还可以用于小型铸件的落砂清理、粉状物料的包装振实、胶体物料的脱泡处理，通过调整偏心块的夹角，可以改变激振力大小，适配不同的作业需求，不需要更换核心结构就能实现多场景复用。平台表面的围边高度经过优化，既不会因为过高影响工件取放，也能有效阻挡振动过程中工件或者物料滑落，围边采用耐磨钢材制作，长期磕碰也不会出现明显变形。底部框架的焊接位置都做了应力消除处理，避免长期振动导致焊缝开裂，框架表面做了防锈涂装，适配车间多粉尘、偶尔有液体泼溅的使用环境，延长设备的整体使用寿命。
