石灰卸料站与储料筒仓连接结构

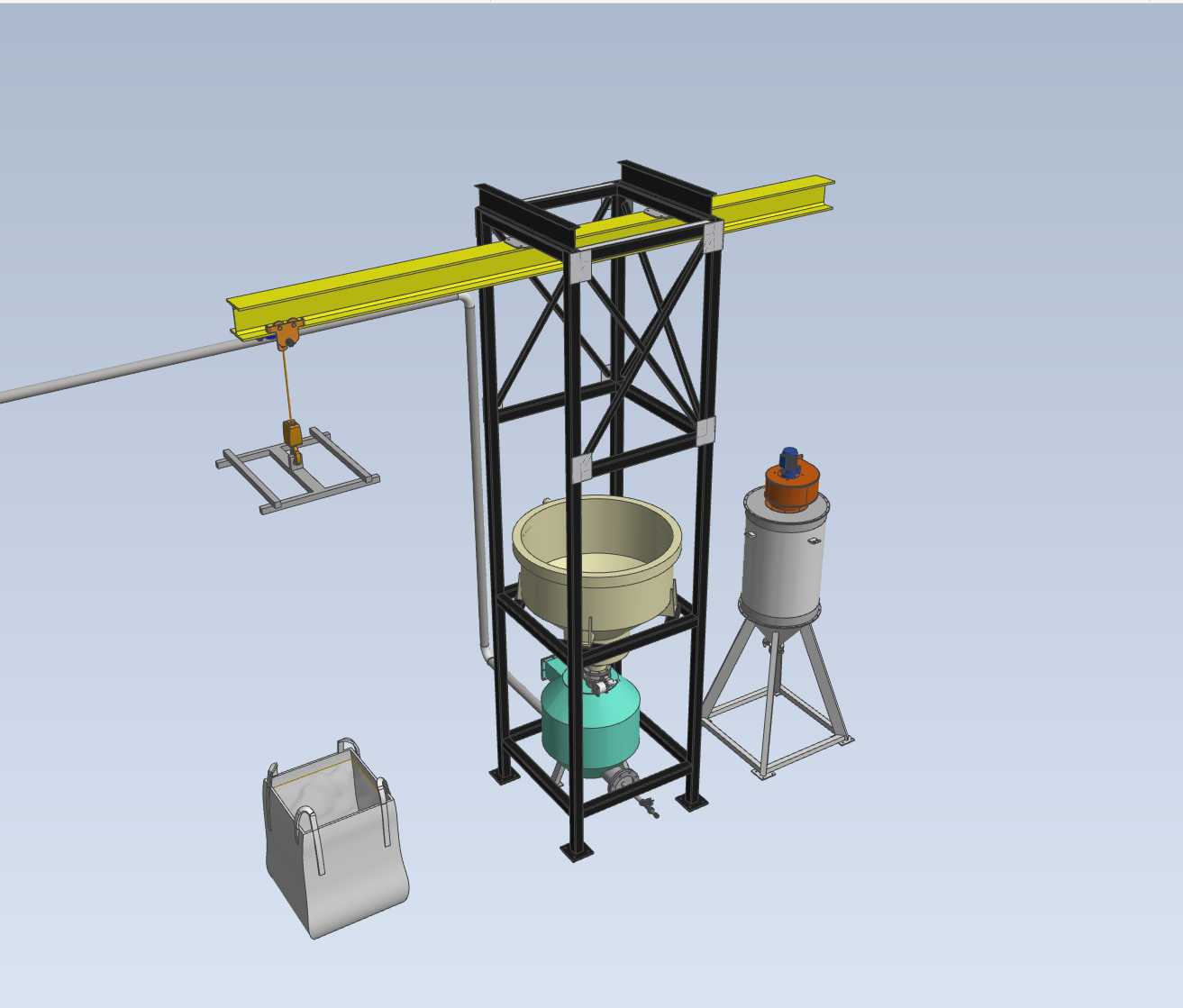

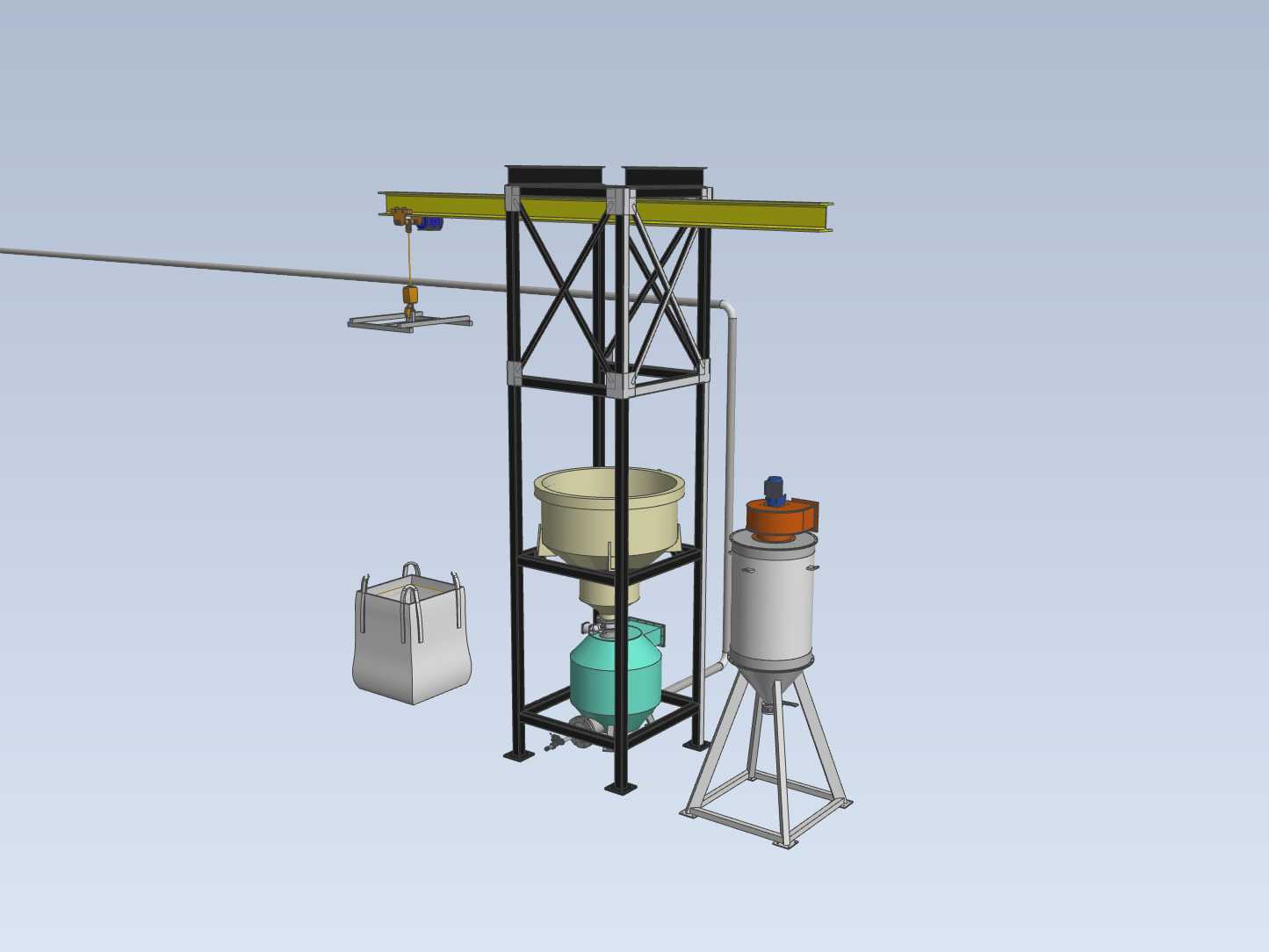

　　这套结构针对粉体物料厂区的散料接卸、中转存储需求设计，核心解决袋装石灰拆包卸料后密闭输送至高位储仓的作业痛点，覆盖建材生产、水处理药剂投加、冶金辅料预处理等多个场景的散料处理环节。整套装置分为低位卸料作业单元与高位储料单元两部分，二者通过密闭输送管道衔接，全程避免粉体外泄造成的现场扬尘问题，匹配工业生产的职业卫生防护要求。低位卸料单元集成了吨袋拆包工位、小型缓存料斗、起吊横梁与辅助接料容器，起吊横梁采用桁架式方管焊接结构，预留电动葫芦安装位，可承载1.5吨级大袋物料的起吊拆包作业，作业时吨袋由葫芦吊运至缓存料斗上方，拆袋后物料依靠重力落入料斗，无需人工托举搬运，降低一线作业人员的劳动强度。

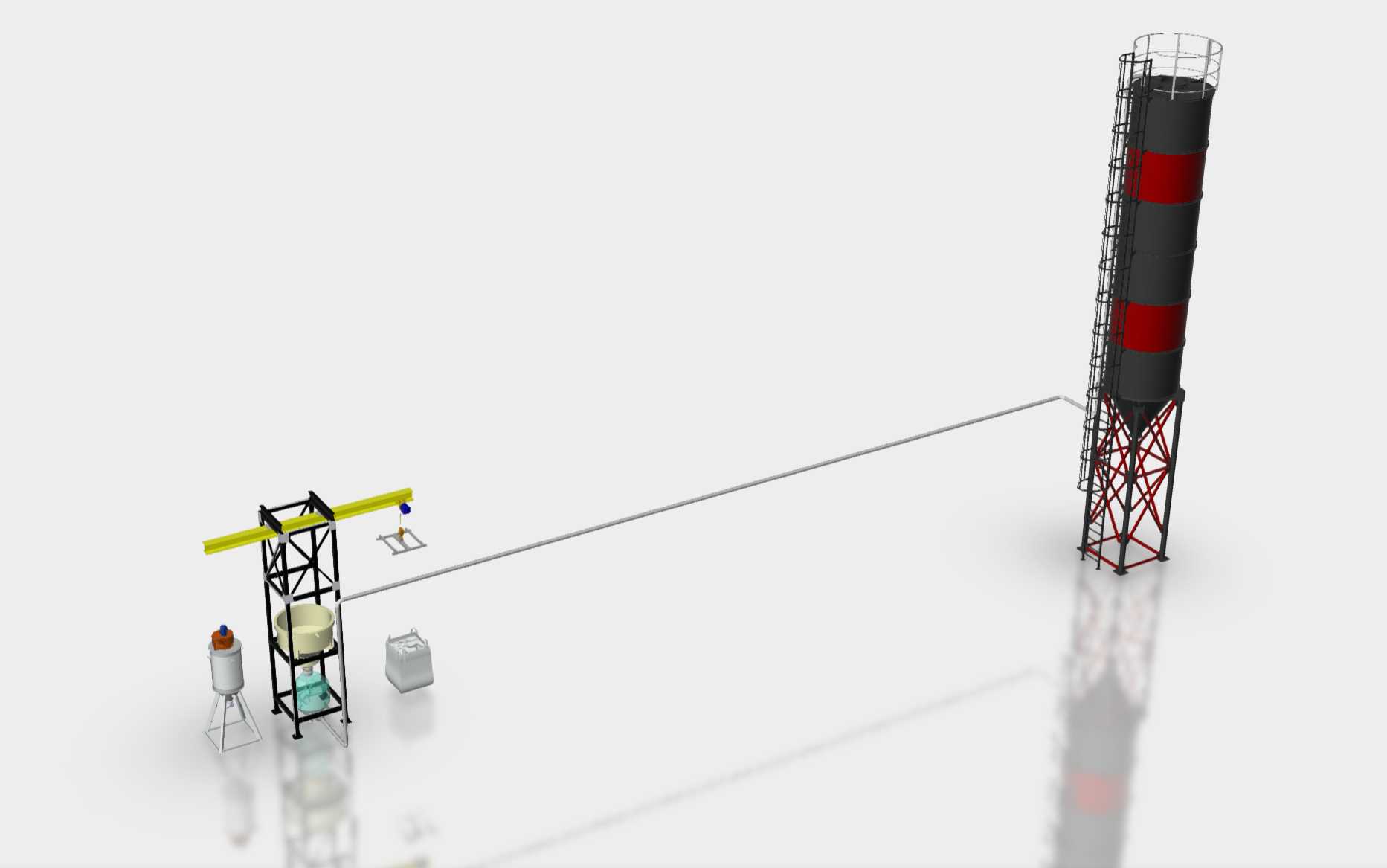

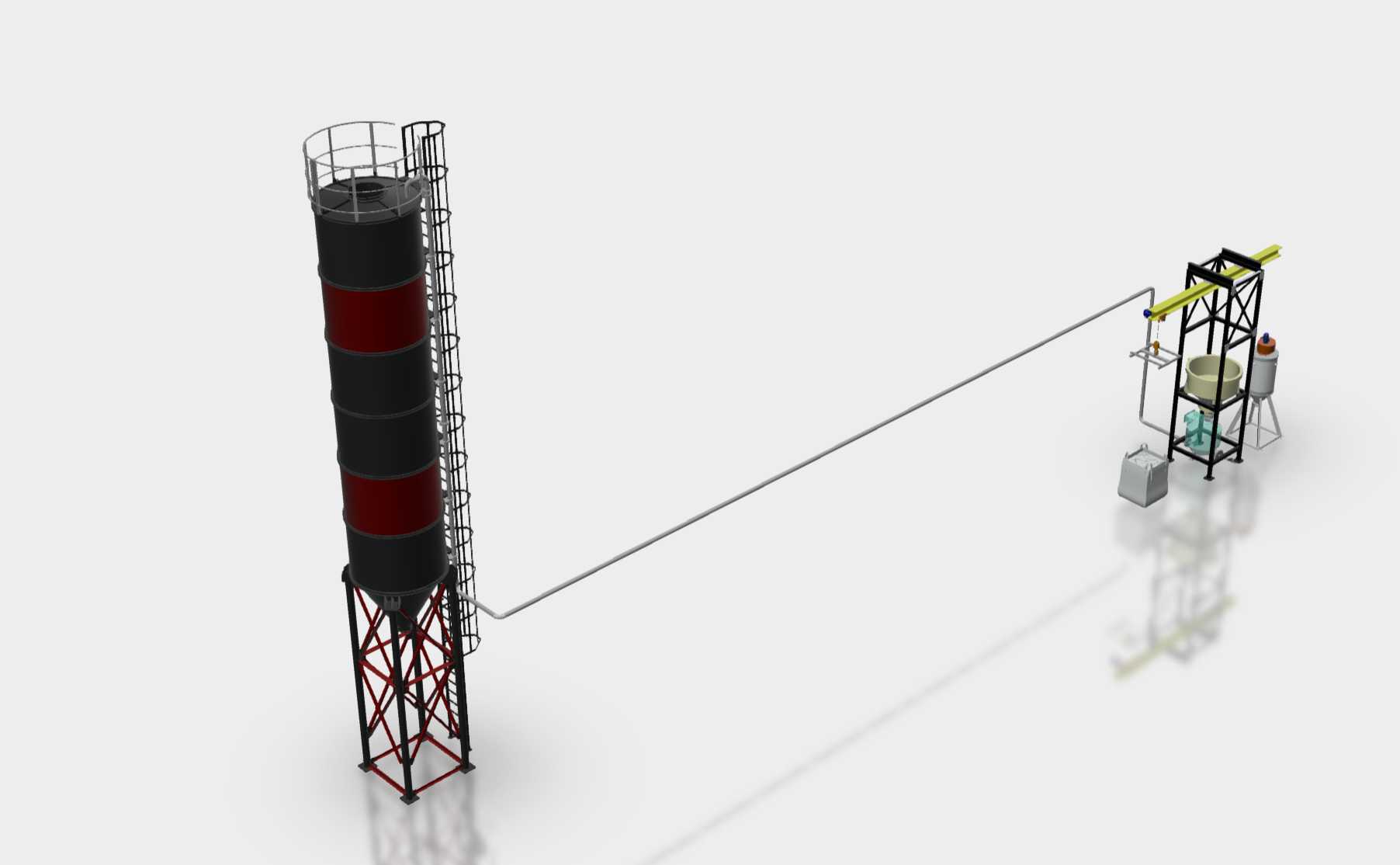

　　缓存料斗下方配置破拱与给料结构，避免石灰粉体受潮架桥堵塞出料口，给料端直接对接密闭输送管道入口，管道沿地面抬升后斜向接入高位筒仓的中部进料口，管道全程做圆弧过渡处理，减少粉体输送过程中的阻力堆积，管道支架采用分段式地脚固定设计，可根据现场场地高差调整支撑高度，适配不同厂区的地形条件。高位储料筒仓采用立式圆柱锥底结构，主体筒体分段焊接制作，外部设置红黑相间的警示色环，满足厂区高空设备的安全标识要求，筒仓侧面配置通长直爬梯与顶部安全护栏，爬梯每间隔600mm设置一道防滑踏步，顶部护栏高度1.2m，预留检修人孔与除尘设备安装位，方便后期运维人员登顶作业。

　　筒仓下部采用格构式桁架支撑结构，支撑腿采用型钢交叉焊接设计，将整个筒仓的载荷均匀传递至地面混凝土基础，锥底部分配置出料阀门接口，可直接对接下游的螺旋输送或计量投加设备，实现存储物料的定量输出。设计过程中重点考量了安装边界的适配性，低位卸料单元的整体占地控制在3m×2.5m范围内，无需深挖基础，仅需做地面硬化处理即可放置，适合老厂区的技改加装场景；高位筒仓的总高度根据常见厂区厂房限高设置为12m，支撑腿跨距2.4m，基础载荷按满仓物料总重30吨核算，避免出现沉降倾斜风险。

　　整套结构的连接节点全部采用螺栓装配加焊接补强的设计，运输时可拆分为筒仓节段、支撑桁架、卸料单元、管道段等独立模块，现场无需大型吊装设备即可完成组装，大幅降低现场安装的施工周期与成本。针对石灰物料的磨琢性特性，输送管道与料斗内壁预留了耐磨衬板的安装厚度，后期可根据磨损情况快速更换衬板，延长整套设备的使用寿命；筒仓顶部预留了排气口接口，可外接布袋除尘装置，平衡仓内气压的同时过滤排出气体中的粉体颗粒，避免作业现场的粉尘污染。在功能逻辑上，整套装置实现了大袋石灰从卸车、拆包、输送到存储的全流程密闭作业，无需人工接触粉体物料，相比传统的人工拆包倒运模式，作业效率可提升60%以上，同时大幅减少粉体洒落造成的物料浪费。设计时还兼顾了不同物料的适配性，只需调整料斗出口的给料速度与管道的输送倾角，即可适配水泥、粉煤灰、其他粉状药剂等类似物性的散料处理需求，具备较强的场景通用性。
