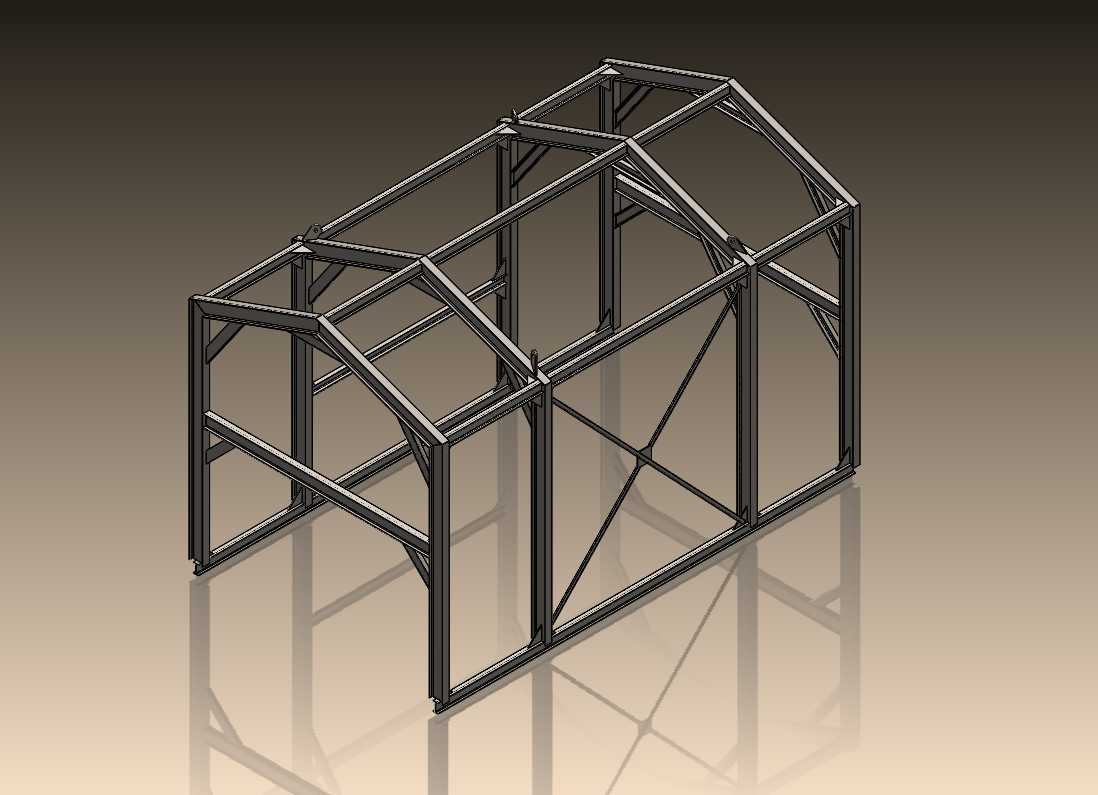

双坡顶小型装配式房屋钢框架结构

　　这套钢框架结构主要面向小型临时建筑、户外设备防护舱、乡村附属用房这类场景的主体承重需求，区别于传统土建砌筑的施工逻辑，整套骨架全部采用预制型钢构件拼接，现场无需大规模湿作业，仅需配套螺栓紧固件即可完成整体组装，大幅缩短现场施工周期，同时构件可拆解转运，适配需要临时搭建后搬迁复用的使用场景。从结构受力逻辑来看，整体采用矩形底框作为承重基座，底部四周的型钢主梁承担上部所有竖向荷载，同时通过底部交叉斜撑约束底框的水平形变，避免安装后出现整体侧移；竖向立柱按照开间模数均匀排布，每根立柱与底框主梁采用角部加劲板连接，传递竖向荷载的同时抵抗水平风荷载产生的弯矩，立柱之间设置横向系梁，将单根立柱的独立受力转化为整体排架受力，减小单根构件的长细比，避免立柱受压失稳。

　　顶部采用双坡人字梁结构，坡顶角度按照常规屋面排水坡度设置，人字梁与竖向立柱顶端采用刚性节点连接，梁段之间设置横向檩条托梁，为后续屋面围护板材提供安装点位，同时坡顶段同样设置交叉斜撑，保证屋面在积雪荷载、风揭荷载作用下不会出现节点变形。设计过程中优先考虑构件的通用性，所有纵向、横向的直型型钢构件均采用统一截面规格，仅在坡顶人字梁位置采用斜切角度的定制构件，减少非标构件的占比，降低生产加工的下料难度，同时所有连接节点均采用外露螺栓连接，无需现场焊接作业，普通施工人员经过简单交底即可完成组装，无需持证焊接人员到场。

　　安装边界方面，底部框架的平面尺寸适配小型附属用房的常规占地需求，整体高度满足单人直立通行的室内净空要求，坡顶最高点预留足够的屋面保温层安装空间，所有构件的连接孔位均在工厂预制完成，现场安装时仅需对齐孔位穿入螺栓紧固即可，无需现场钻孔扩孔，避免对型钢构件的截面强度造成损伤。从实际使用的适配性来看，这套钢框架完成组装后，外侧可配套压型彩钢板、夹心保温板等不同类型的围护材料，既可以作为户外配电设备的防护舱体，也可以作为临时仓储用房、户外施工的临时办公舱，还可适配乡村地区的小型工具房、畜禽棚舍的搭建需求；框架本身的型钢截面经过受力验算，可满足常规地区的风荷载、屋面雪荷载承重要求，若用于高风压、高降雪量的区域，仅需在对应节点位置增加加劲板厚度、加密斜撑排布即可完成适配，无需改动整体框架的排布逻辑。

　　构件加工层面，所有型钢下料均采用定尺切割，端部打磨平整后焊接连接耳板，焊接位置做防锈防腐处理，整体框架组装完成后可根据使用环境喷涂对应面漆，既可以做普通防锈漆用于户外临时场景，也可以做防火涂层用于有消防要求的固定建筑场景。不同于市面上常见的轻钢结构大棚骨架，这套框架的节点刚性更强，整体抗形变能力更优，不仅可以承受屋面的竖向荷载，还可承受侧向的冲击荷载，适配更多复杂的户外使用场景，同时构件的模块化程度高，若后续需要扩展建筑开间，仅需增加对应数量的立柱、横梁构件即可，无需拆除原有已搭建完成的框架部分，降低后续改扩建的成本。
