镀锌钝化左手式中压钢铰链结构

　　在输配电柜体、工业电气箱、中压成套设备的配套五金选型中，这类带扁平刀片的左手钢铰链是经常被用到的连接件，很多刚接触柜体结构设计的工程师容易忽略铰链的开合方向与安装边界，导致后期装配时出现门板干涉、锁具对位偏差的问题。这款铰链采用镀锌加透明钝化的表面处理工艺，核心是为了应对户外柜、车间配电设备所处的多尘、易凝露、弱腐蚀环境，相比普通冷轧钢裸材铰链，它的防锈周期能提升3倍以上，透明钝化层不会像彩钝那样在长期使用后出现表层脱落掉渣的情况，不会污染柜体内部的电气元件安装空间。

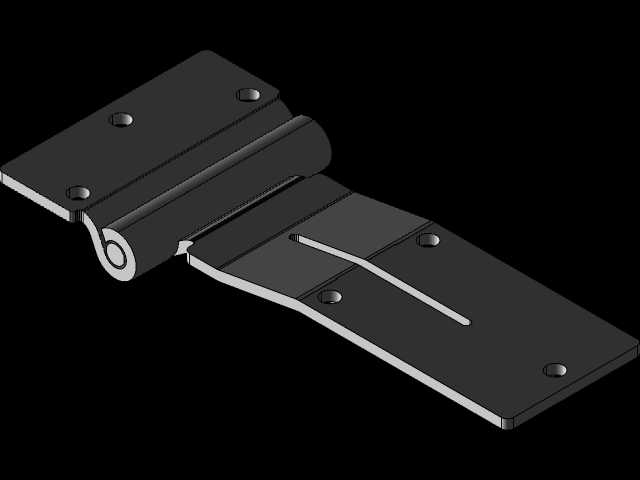

　　从结构设计逻辑来看，它采用的是一体式卷制轴套结构，没有额外的销轴分离部件，装配时不需要额外穿轴固定，直接通过页板上的预留安装孔用沉头螺丝固定在柜体门框与门板上即可，卷制的轴套内部预留了微小的配合间隙，在门板存在1mm以内的焊接变形时，依然可以保证开合顺畅，不会出现卡滞、异响的问题。它自带的237毫米扁平刀片结构，是专门针对中压柜体的门板密封需求设计的，常规短页板铰链在门板厚度超过40mm、门板内侧加装了密封胶条的情况下，开合时页板会挤压胶条导致胶条过早老化，而延伸出来的扁平刀片可以让门板的旋转支点外移，开合过程中门板边缘会做小幅度的平移让位，不会剐蹭、挤压门框上的密封胶条，能保证IP54以上的柜体防护等级要求。

　　安装边界方面，固定页板的安装孔位采用等距排布，孔距适配行业通用的25mm模数柜体安装孔，不需要在现场重新打孔攻丝，直接适配标准C型材柜体的预装孔位；活动页的扁平刀片厚度为3mm，安装时需要在门板对应位置开出宽度3.2mm、深度10mm的让位槽，刀片嵌入槽内后用两个沉头螺丝从门板外侧固定，固定后刀片与门板表面齐平，不会突出门板内侧占用电气元件的安装空间。实际应用场景里，这类左手铰链专门适配左开式单扇柜门，和右手铰链镜像对称，选型时需要注意区分开合方向，一旦选错方向，刀片的让位方向会反向，导致门板无法完全闭合，锁扣无法对位。

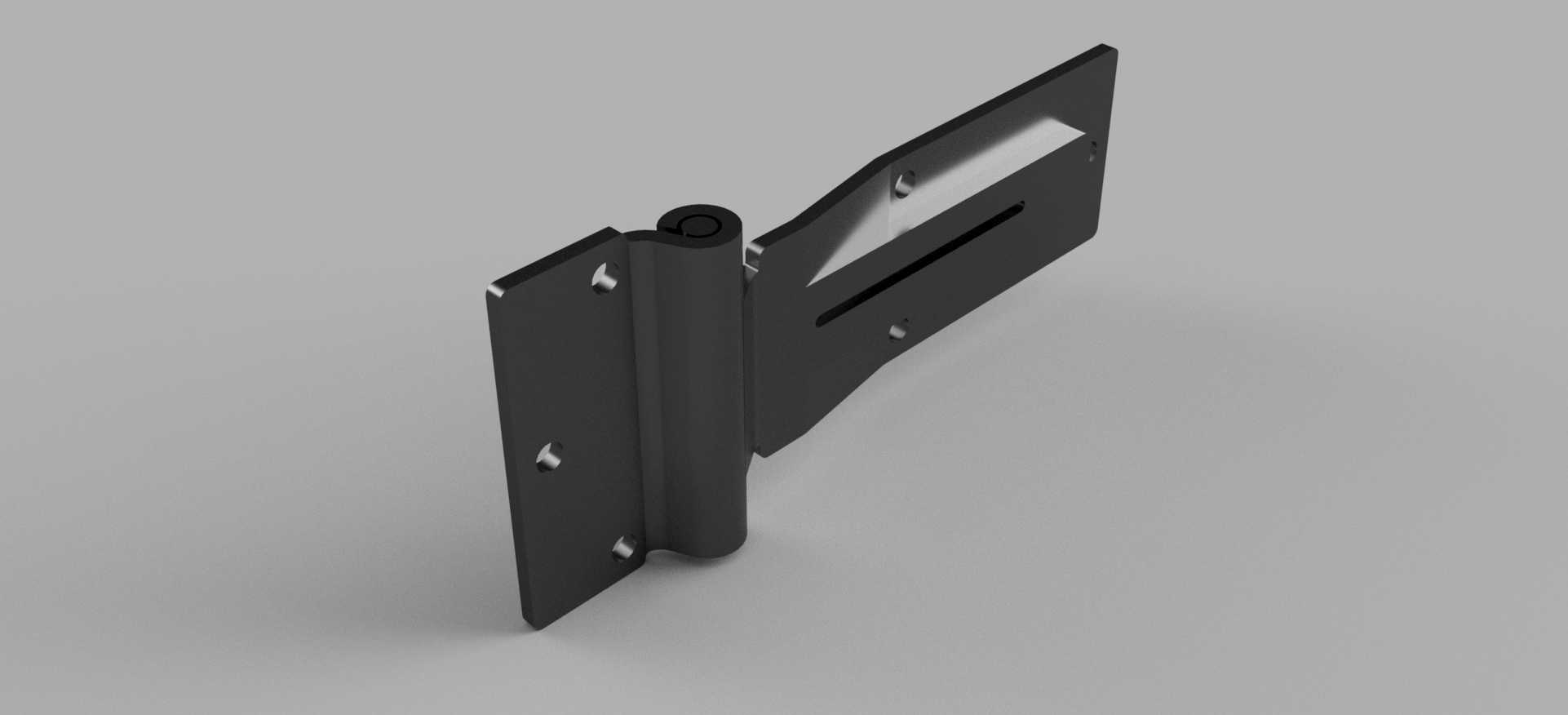

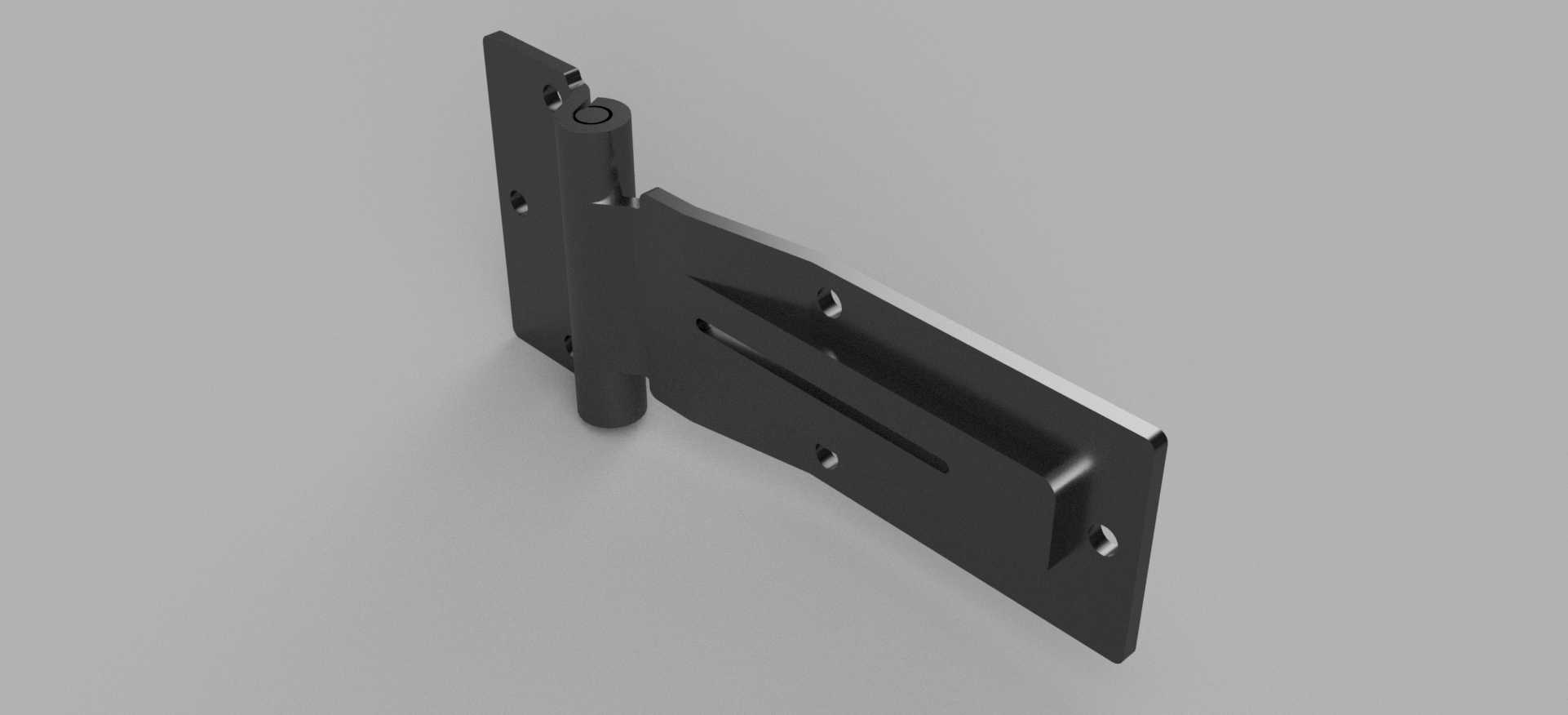

　　在做三维建模的时候，要重点还原卷制轴套的圆角过渡、安装孔的沉头深度、扁平刀片的斜角让位结构，这些细节如果建模时省略，后期做装配干涉检查的时候会出现误判，以为装配没有问题，实际生产出来的配件就会出现装不上、开合卡滞的问题。另外，铰链的两个页板之间预留了0.3mm的轴向间隙，建模时不要把两个页板做成完全贴合的状态，要把这个间隙留出来，模拟实际生产中的公差配合，不然做运动仿真的时候会出现零件穿透、运动报错的情况。表面处理的镀锌层厚度在8-12μm之间，建模时不需要单独做图层拆分，只要在材质属性里标注镀锌钢即可，透明钝化层的质感是半哑光的银灰色，没有明显的彩色反光，渲染的时候不要做成亮面镀铬的效果，要贴合实际工业五金的表面质感。在成套设备的维护场景里，这种一体式铰链的可靠性比分体式销轴铰链更高，不会因为设备长期振动出现销轴窜出、门板脱落的问题，尤其是在有开关操作振动的中压柜场景，长期使用的故障率更低，不需要定期检查销轴的紧固情况，能减少后期运维的工作量。
