PVC门窗部件冷喷嘴注塑成型模具结构

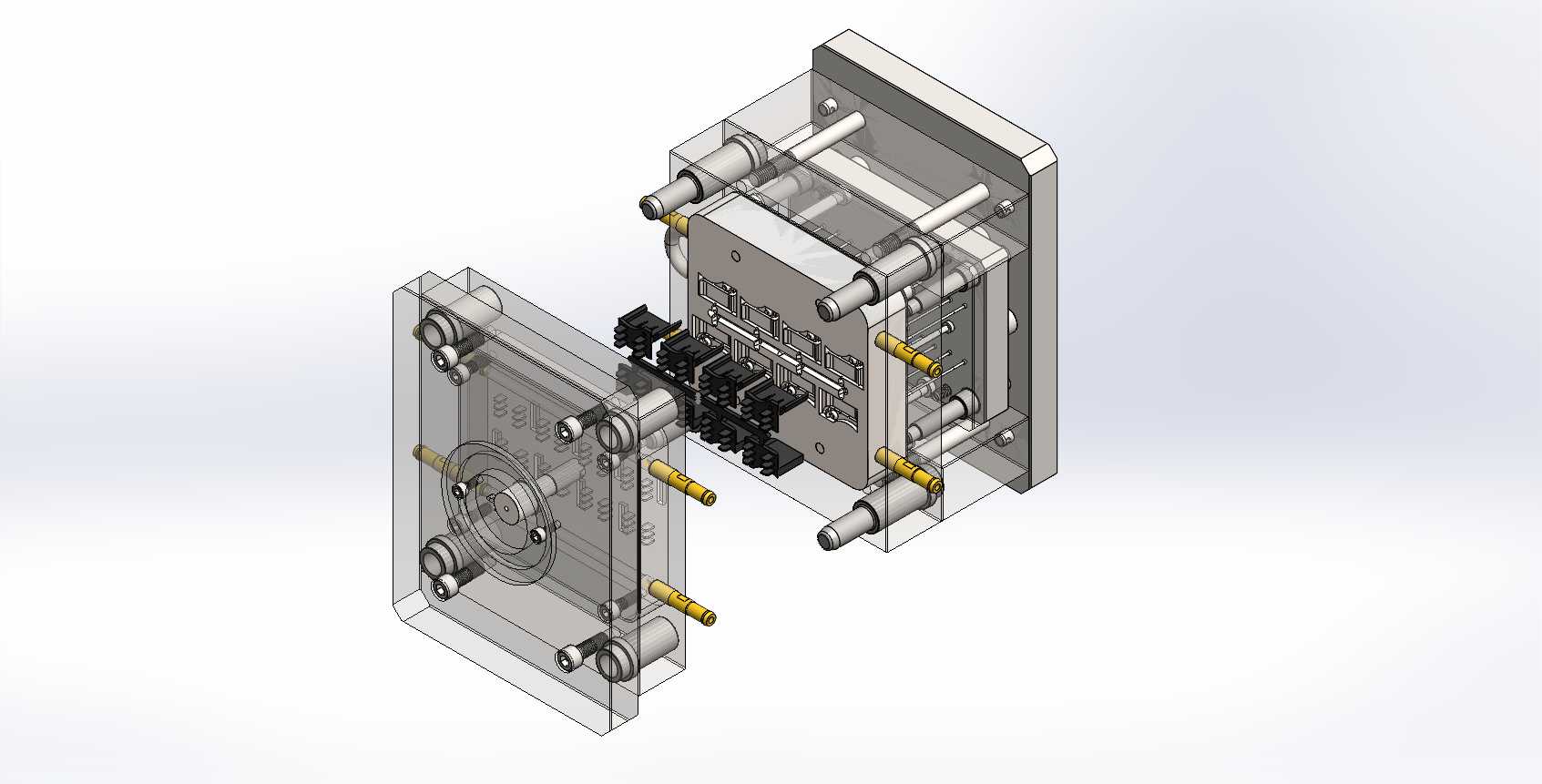

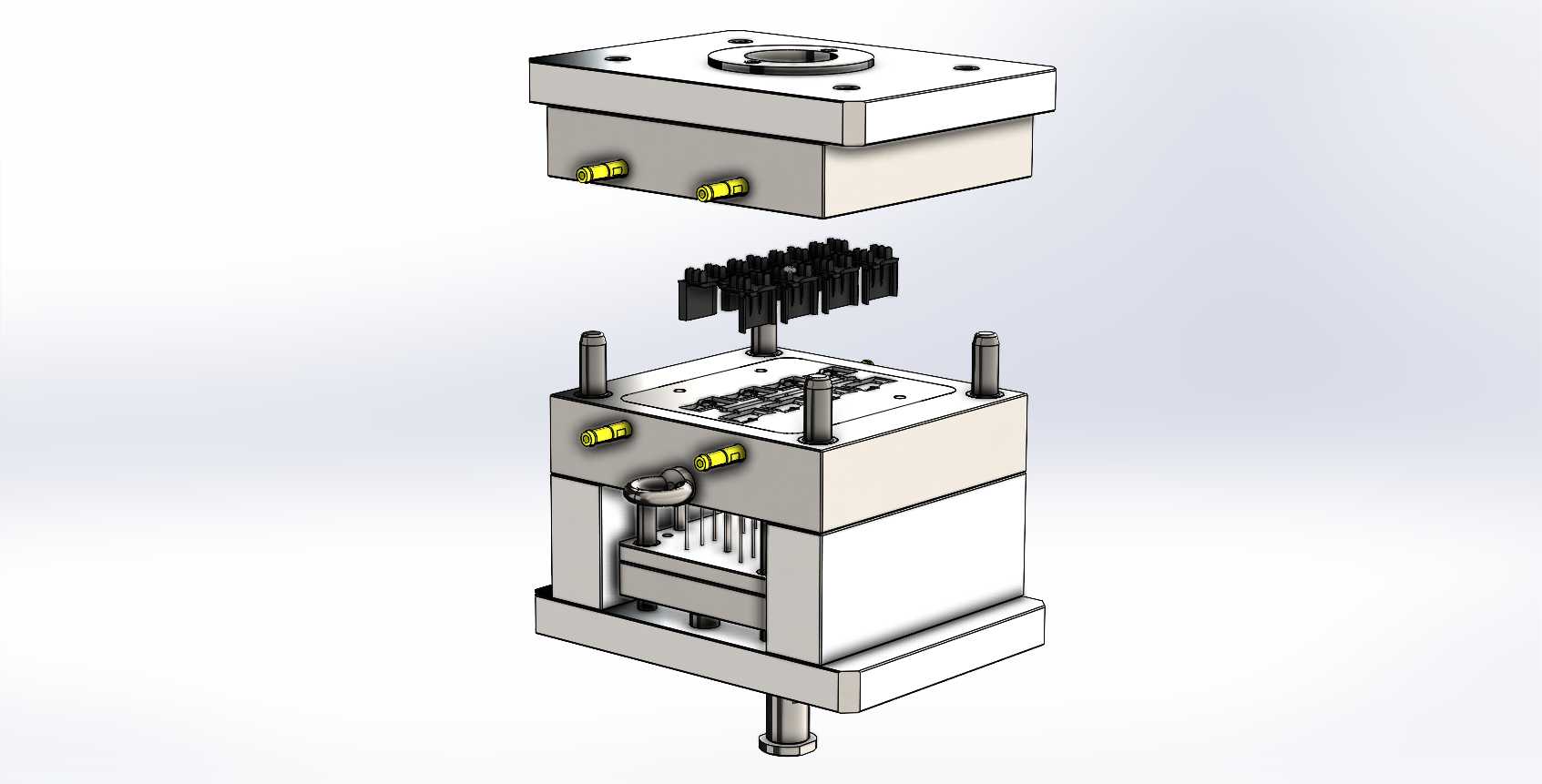

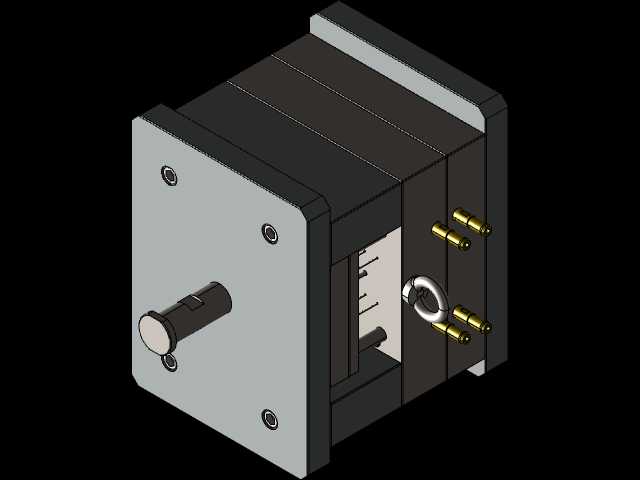

　　这套成型结构针对PVC门窗类塑料配件的批量生产需求开发，适配门窗制造环节中异形塑料连接件、密封嵌件的注塑作业场景，在门窗型材组装生产线中，这类模具直接对接挤出成型后的型材配套件加工工序，承担着将PVC粒料转化为高精度装配配件的核心作用。从实际生产适配性来看，整套模具采用标准模架拼接结构，上下模合模导向依靠四根对称布置的导柱完成，导柱与导套的配合公差控制在H7/e6区间，能够保证连续开合模过程中型腔对位精度不出现偏移，避免成型件出现飞边、错台等缺陷。模具的浇注系统采用冷喷嘴设计，喷嘴端部直接对接分型面处的流道，省去了传统热流道系统的加热控温模块，针对PVC材料热稳定性差、易分解的特性，冷喷嘴结构能够缩短熔体在流道内的停留时间，减少材料过热降解的风险，同时也降低了模具的制造成本与后期维护难度。

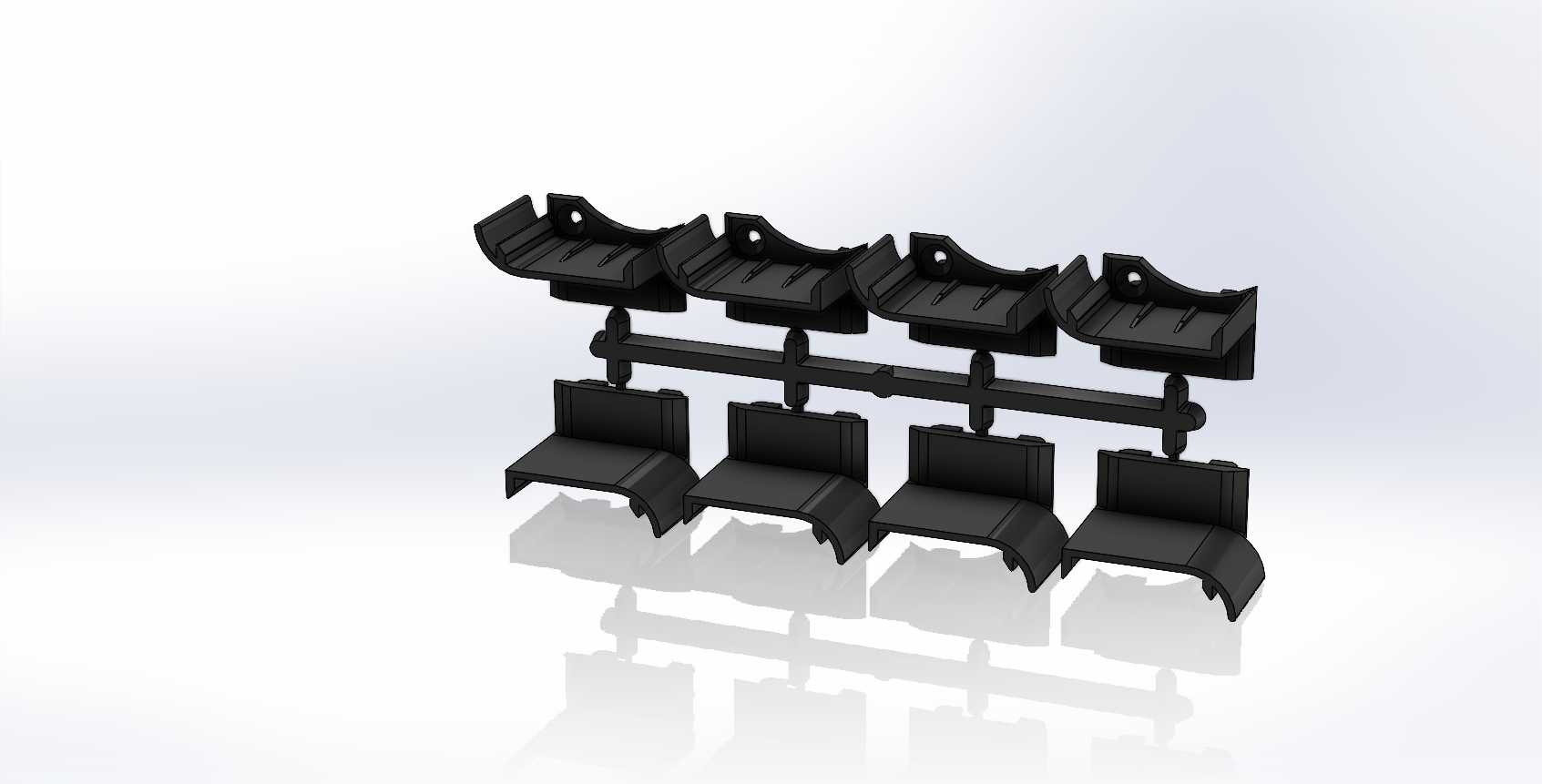

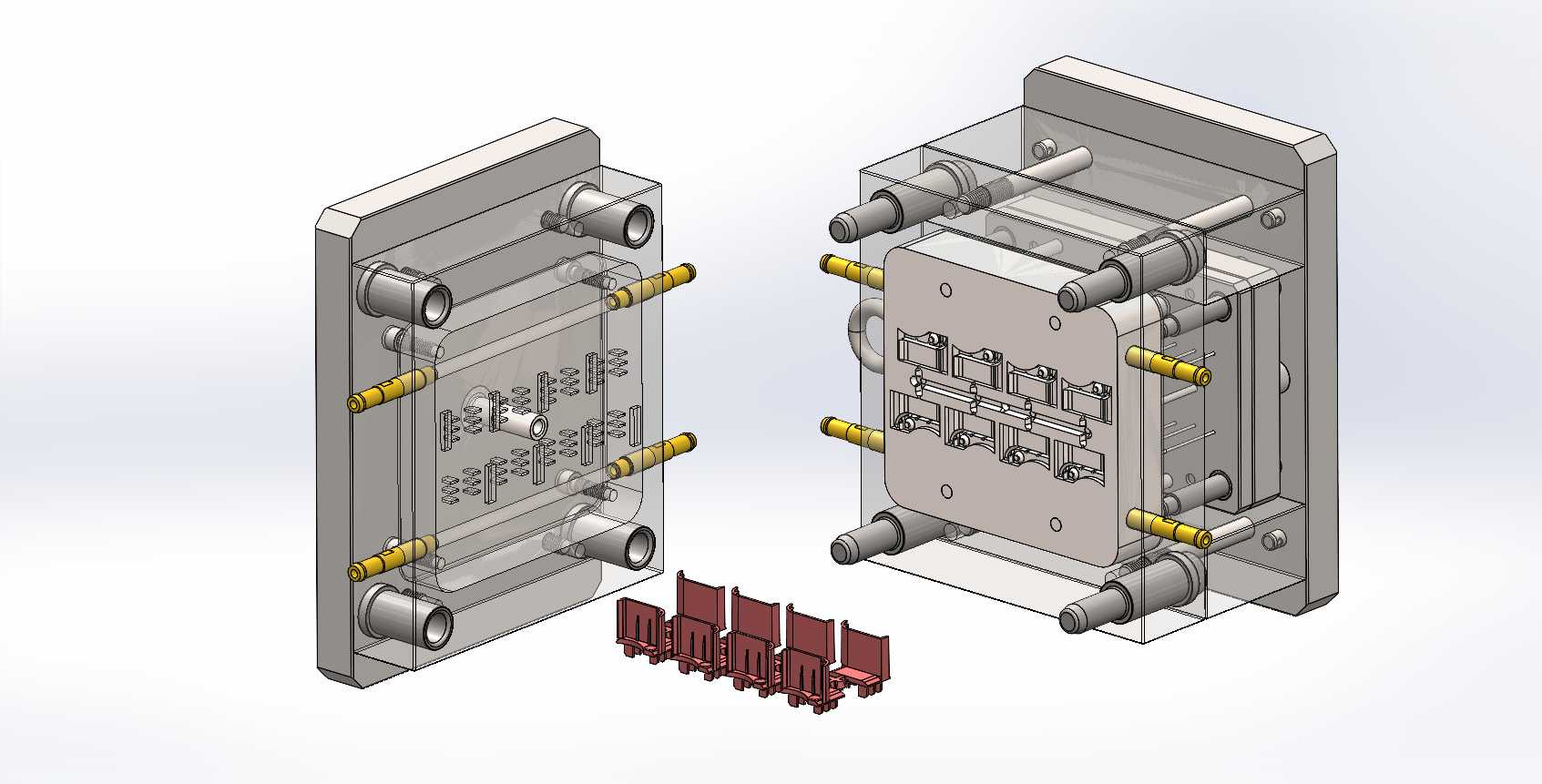

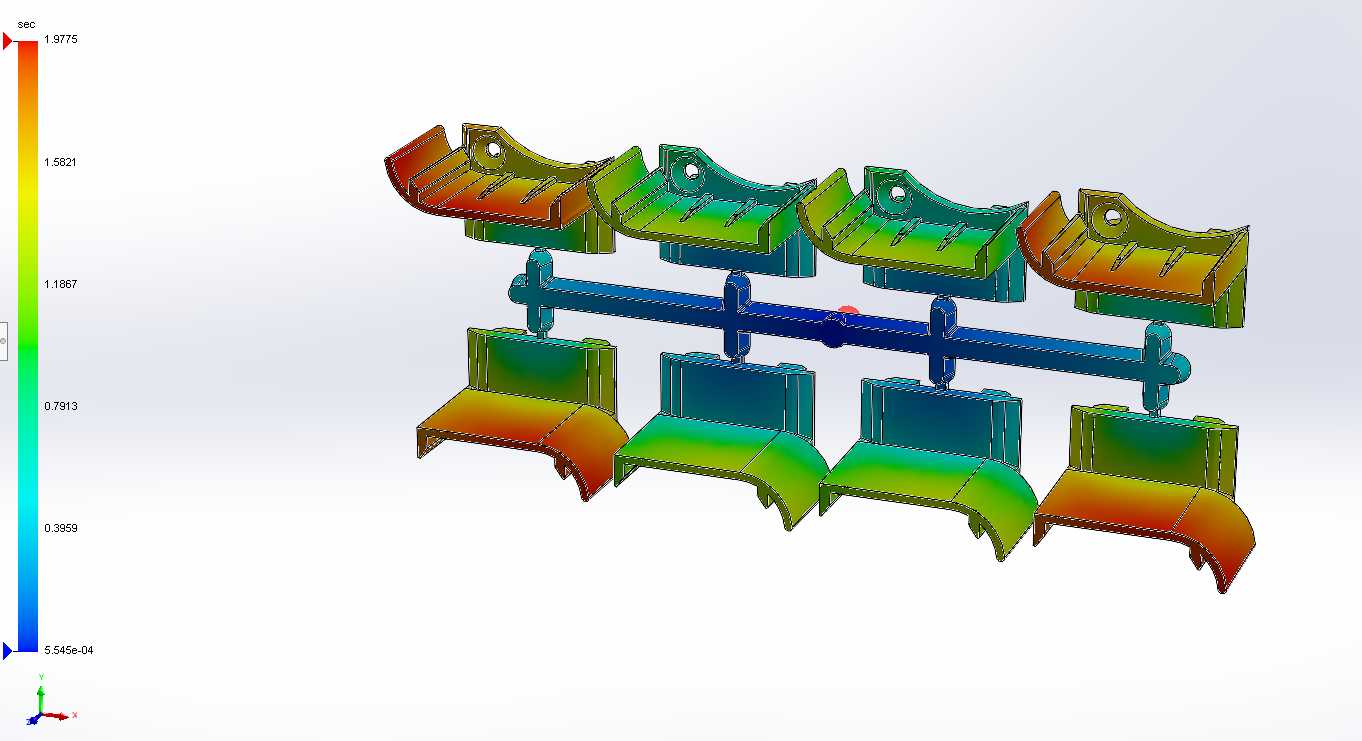

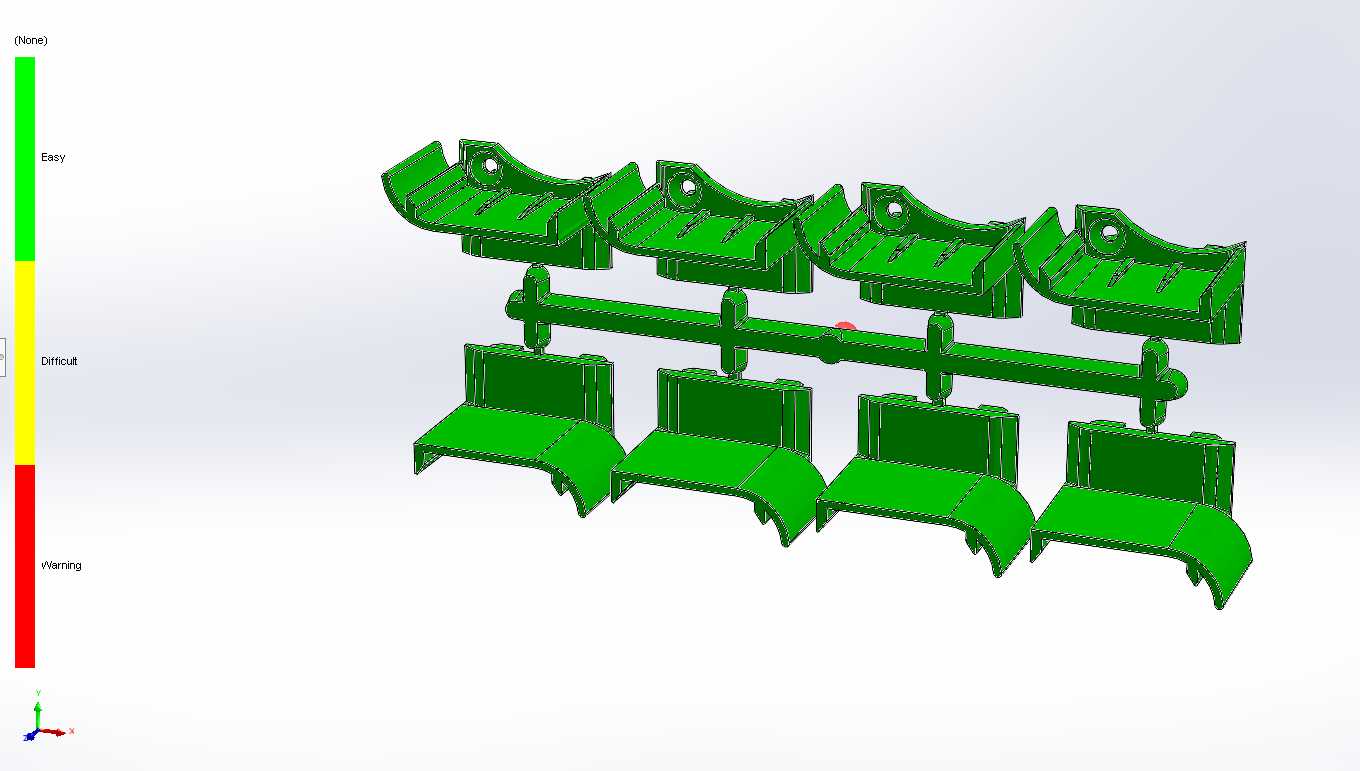

　　成型部分共设置8个独立雕刻型腔，一次开模即可完成8件同规格门窗配件的成型作业，型腔排布采用对称平衡式布局，熔体从主浇道进入后通过分流道均匀分配至各个型腔，保证每个型腔内的熔体填充压力、填充速度保持一致，避免同批次成型件出现尺寸偏差、收缩不均的问题。模具的顶出机构采用顶针板组合结构，顶针排布对应每个成型件的加强筋、装配柱位置，开模后顶出动作平稳，不会在成型件表面留下明显顶出痕迹，保证成型件的外观质量满足门窗装配的外观要求。冷却回路采用环形布置方式，在定模、动模的型腔固定板内分别加工独立的冷却水道，水道接口设置在模具侧面，采用标准快插接头适配车间常规冷却水循环系统，能够将成型过程中熔体传递的热量快速带出，将模具温度稳定控制在PVC材料成型所需的40-60摄氏度区间，缩短成型周期，提升生产效率。

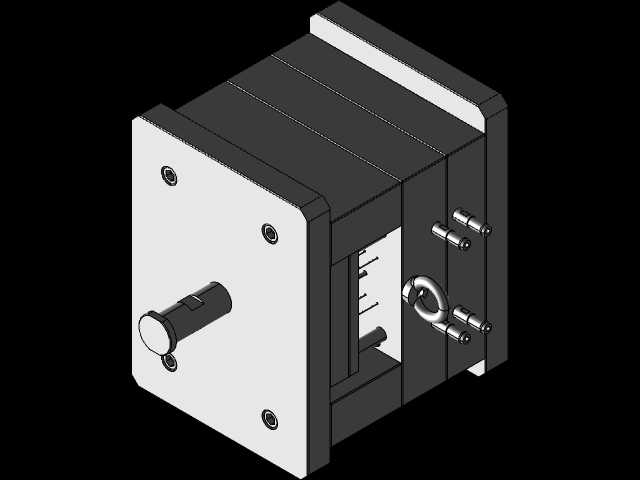

　　从安装边界来看，整套模具的外形尺寸适配市面上常用的160吨级卧式注塑机安装规格，模具的定位圈尺寸、浇口套球面半径均匹配对应注塑机的炮嘴参数，上下模的安装孔位采用标准间距设计，无需额外加工转接板即可直接装夹固定。模具侧面设置的吊环孔能够满足车间吊装作业的需求，方便模具的上机安装与拆卸转运。在细节设计上，分型面处设置了溢料槽结构，能够容纳少量溢出的冷料，避免飞边进入配合面影响合模精度；型腔表面采用抛光处理，表面粗糙度达到Ra0.8，能够保证成型件表面光滑，无需额外打磨工序即可直接进入门窗装配环节。针对PVC材料成型过程中易产生腐蚀性气体的特性，模具的型腔、型芯部分采用耐腐钢材制作，能够延长模具的连续生产使用寿命，减少频繁抛光、更换镶件的维护成本。在实际生产验证中，这套模具的连续成型周期可控制在45秒以内，成型件的尺寸精度能够达到MT5级，完全满足PVC门窗配件的装配公差要求，适配规模化门窗生产车间的批量加工需求，无需对现有注塑生产线做额外改造即可快速投产使用。
