塑料门把手注塑成型模具结构设计

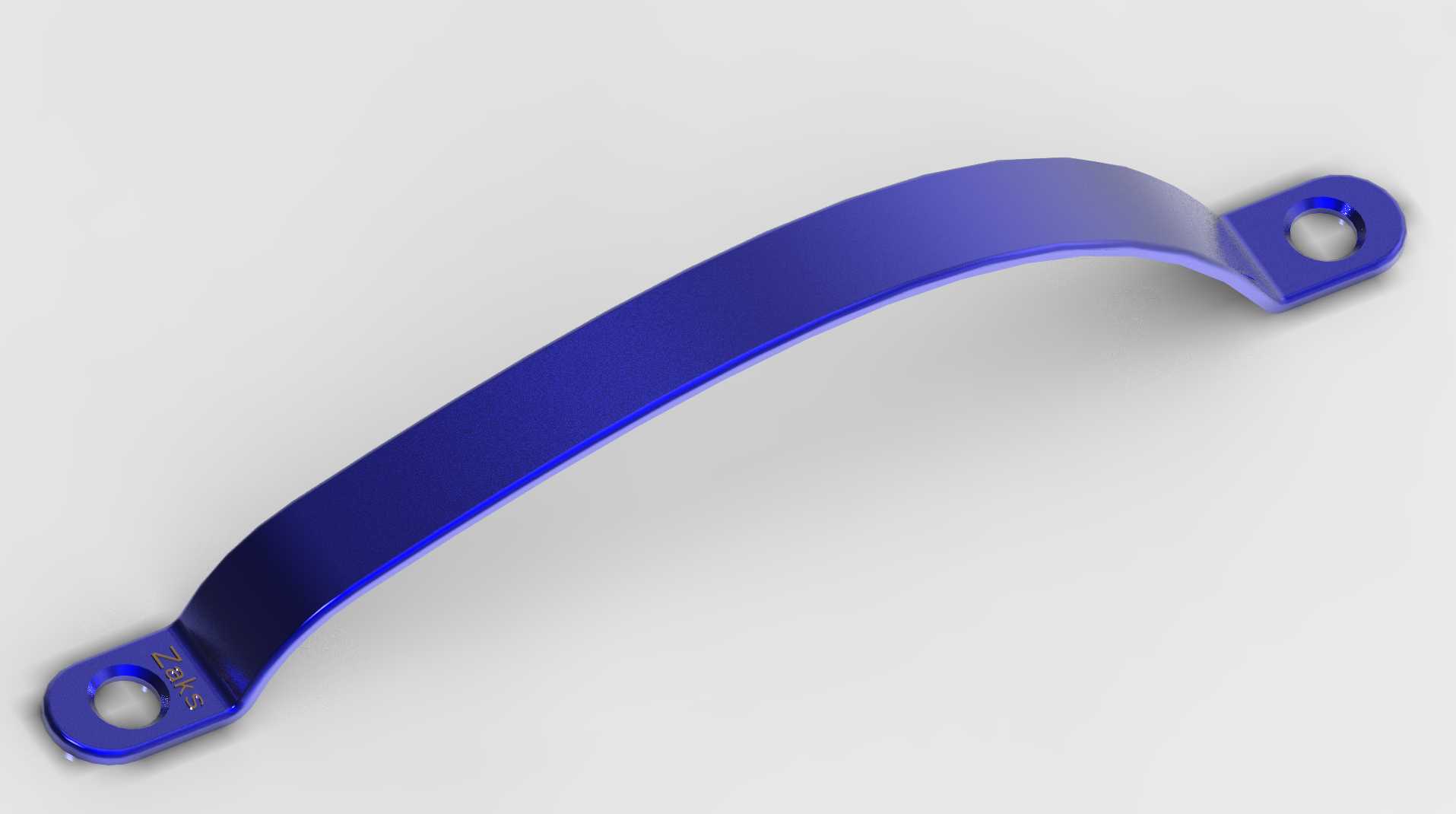

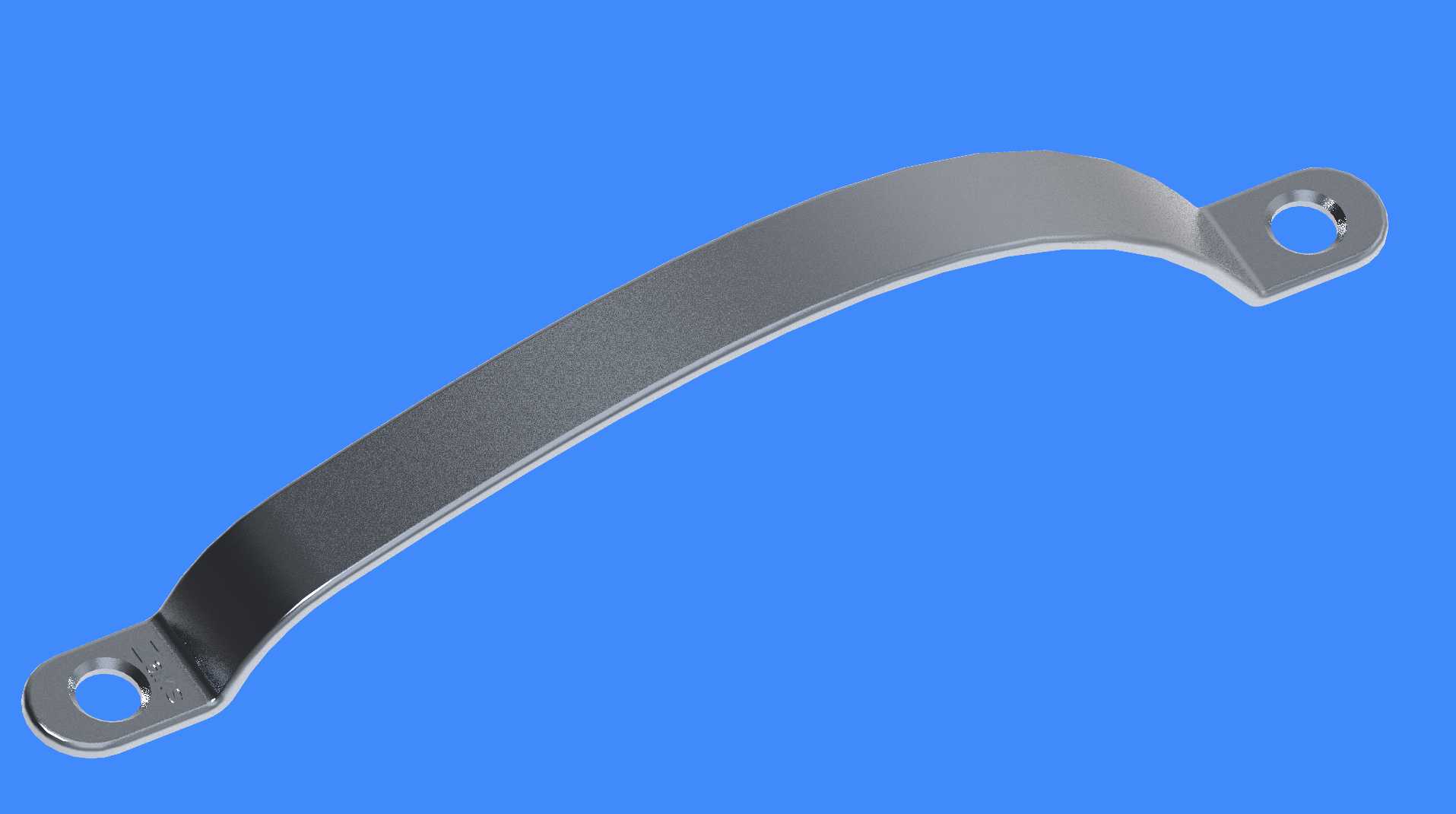

　　这套模具针对民用建筑、商用办公空间常用的弧形塑料门把手零件开发，适配主流卧式注塑机安装使用，核心解决薄壁弧形塑料件成型后翘曲变形、顶出受力不均导致的表面白印、脱模卡滞等行业常见问题。日常批量生产场景中，这类模具直接对接门把手成品组装线，成型后的零件仅需简单修剪浇口毛边，即可进入后续表面喷涂、装配工序，是门窗五金配件量产环节的核心工艺装备。

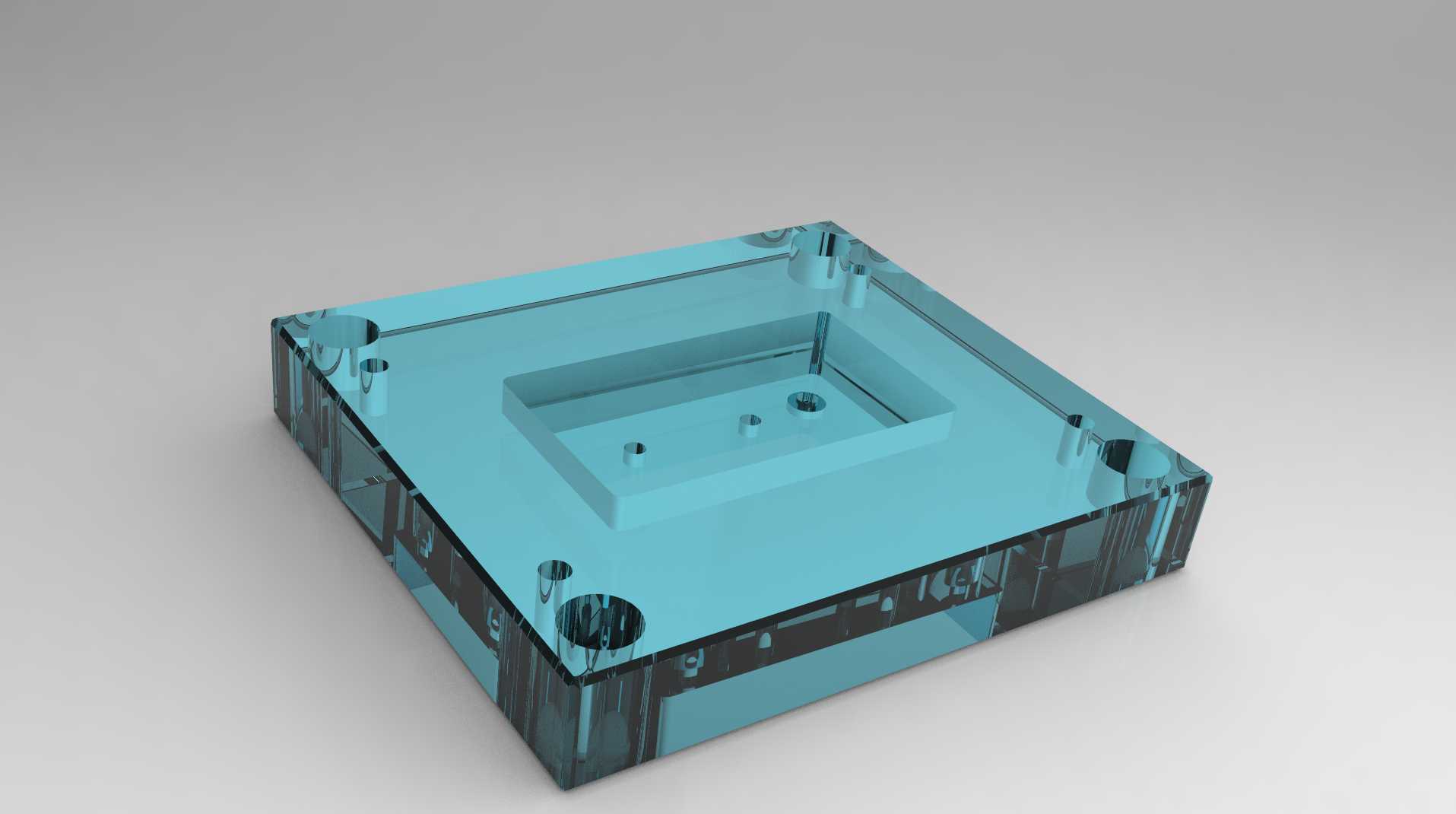

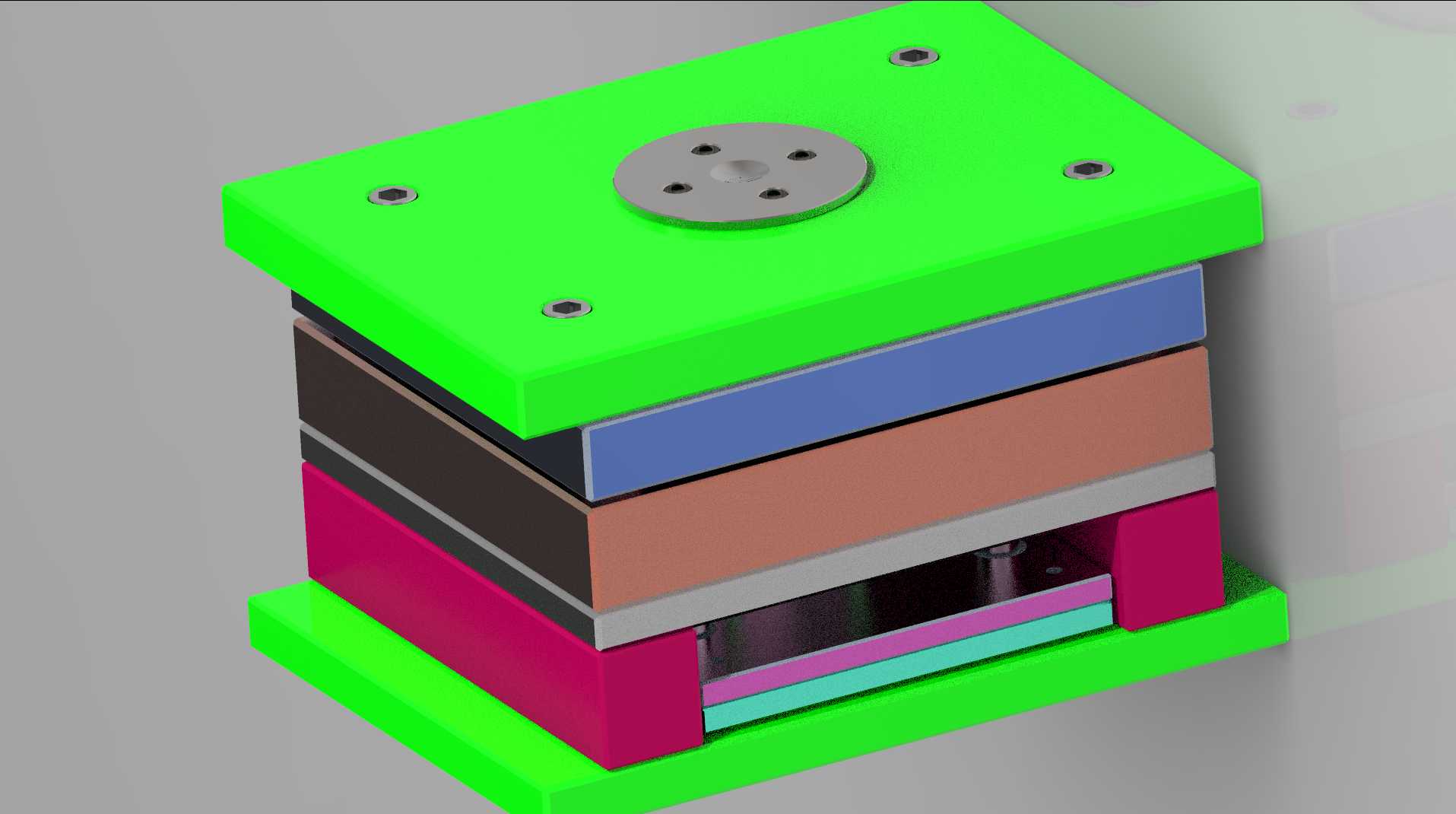

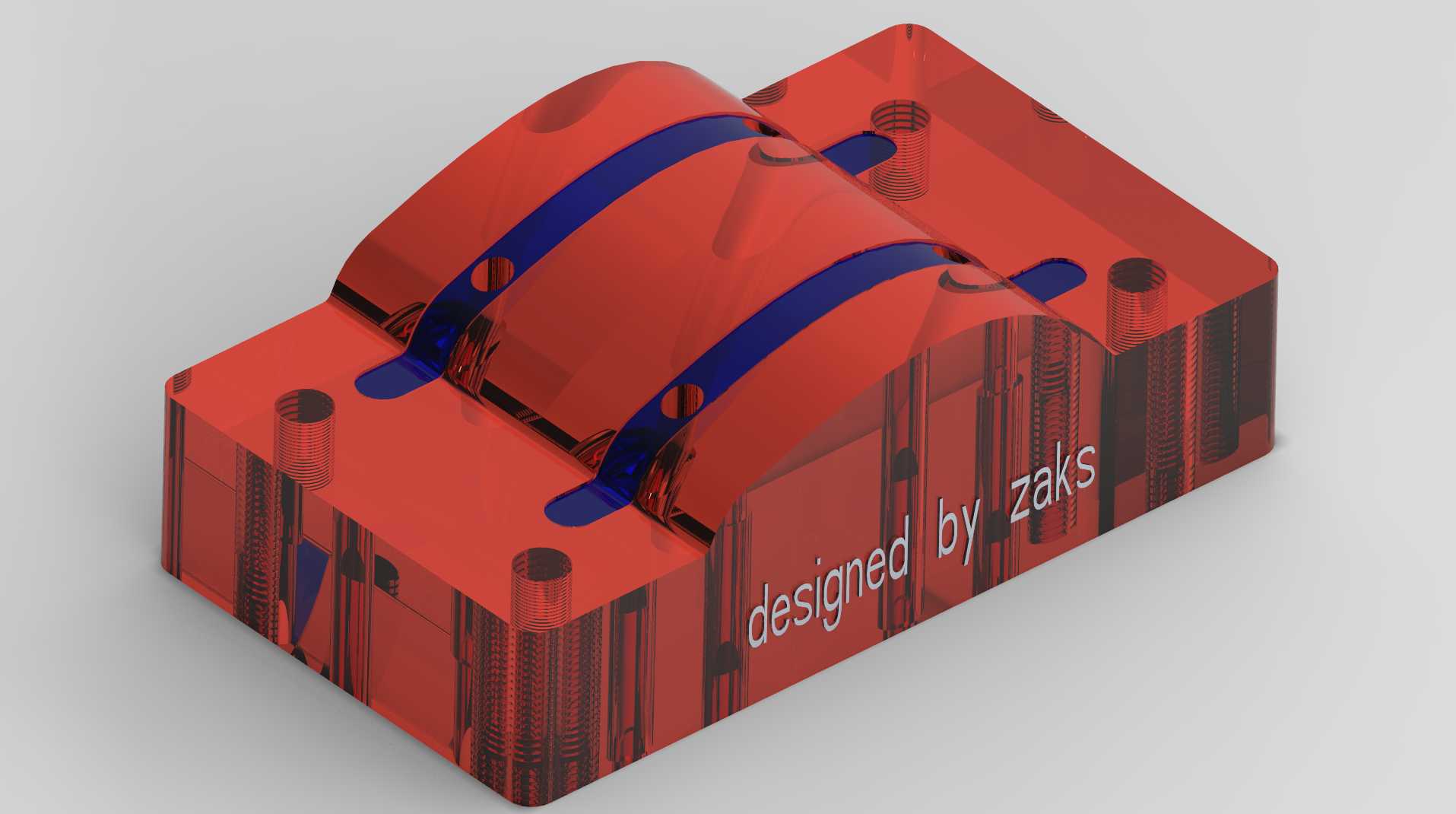

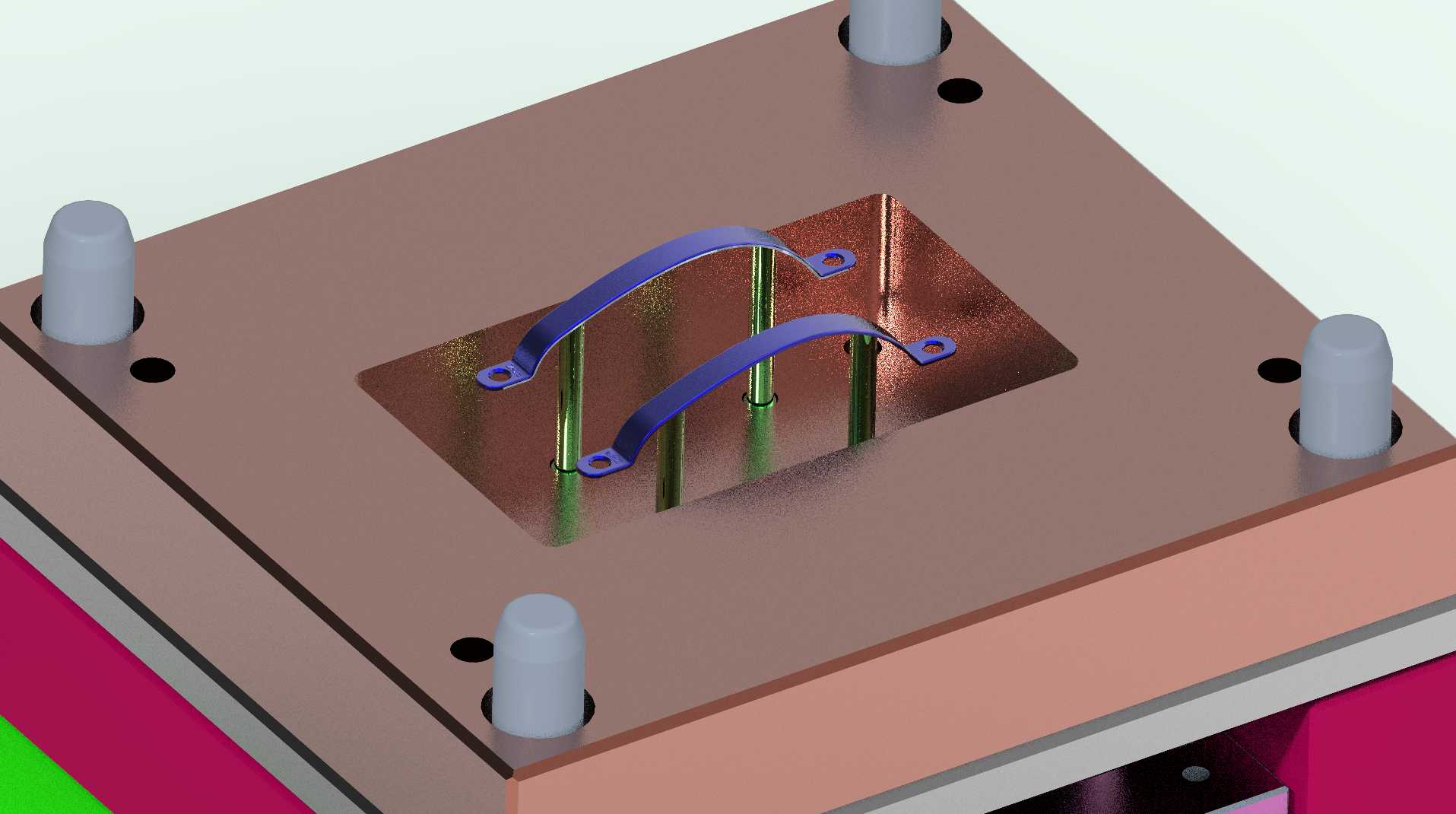

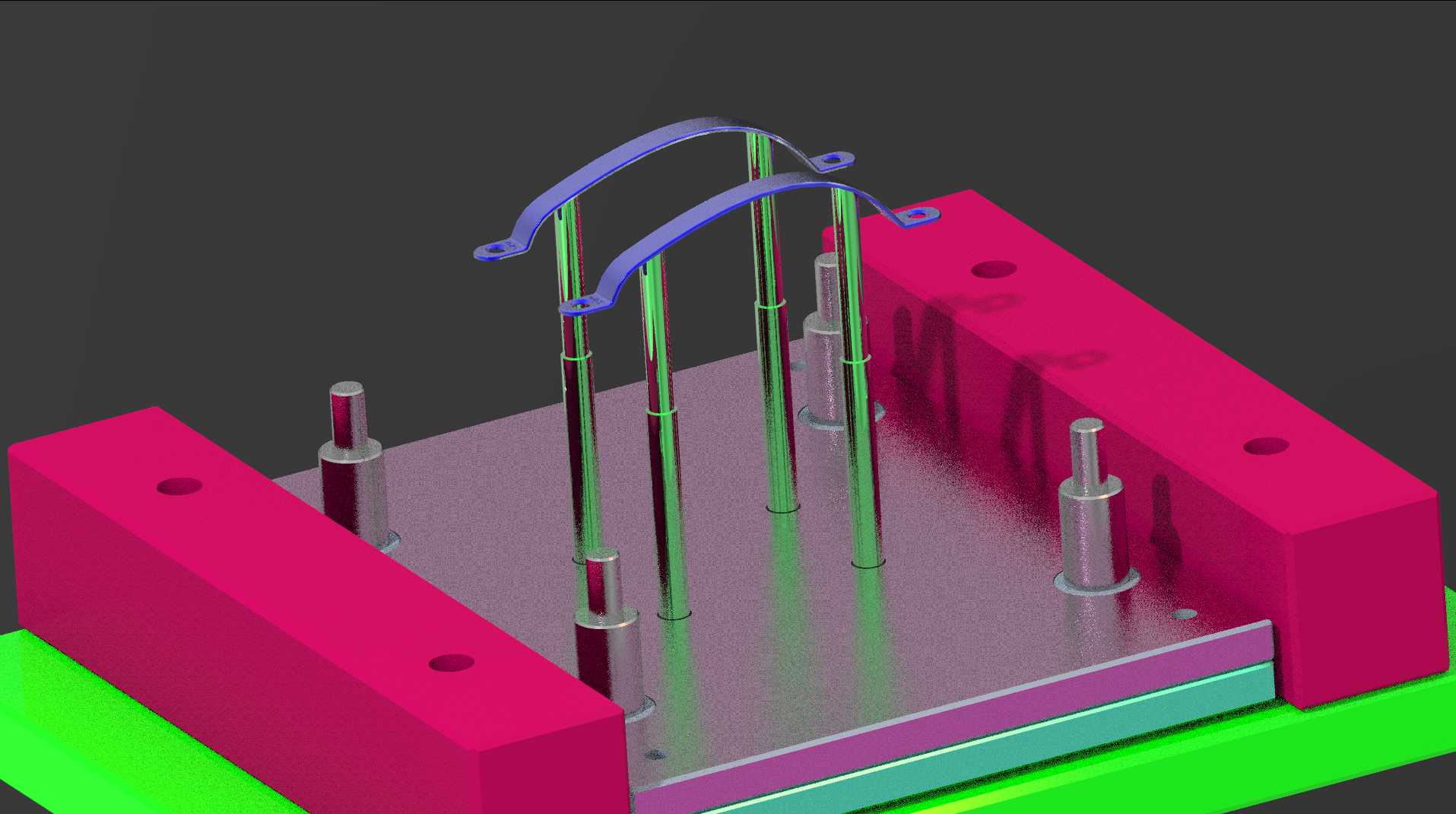

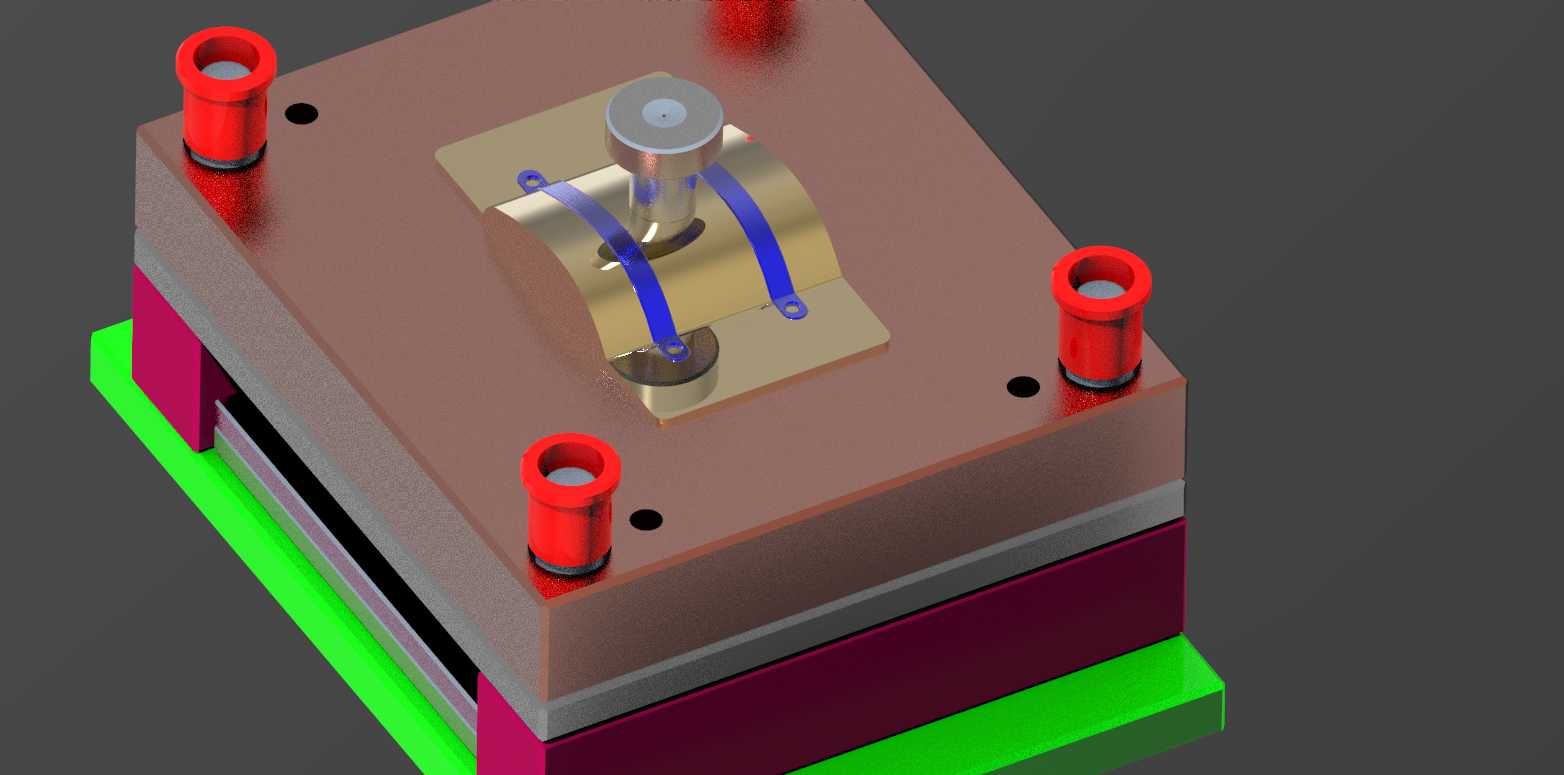

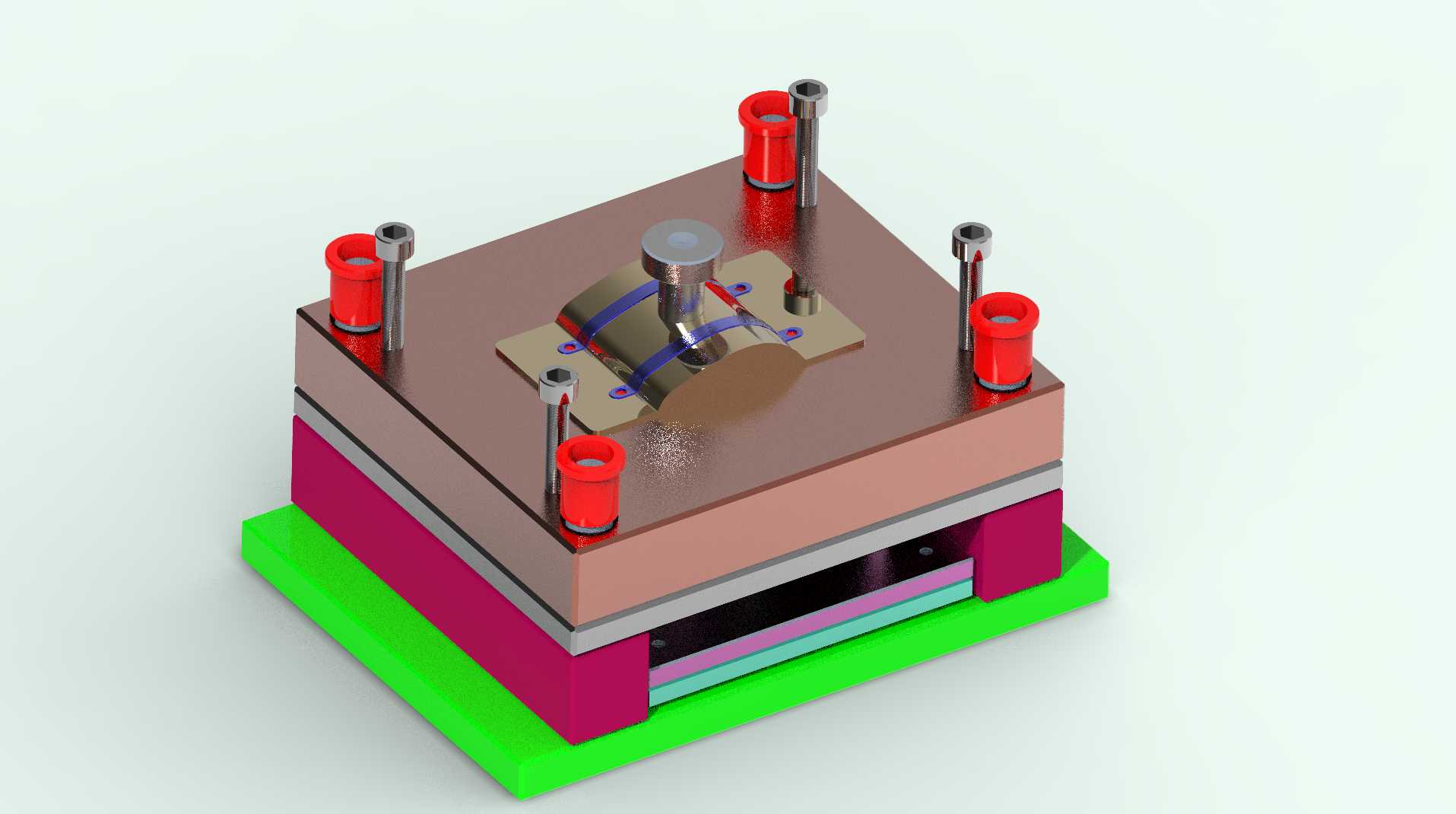

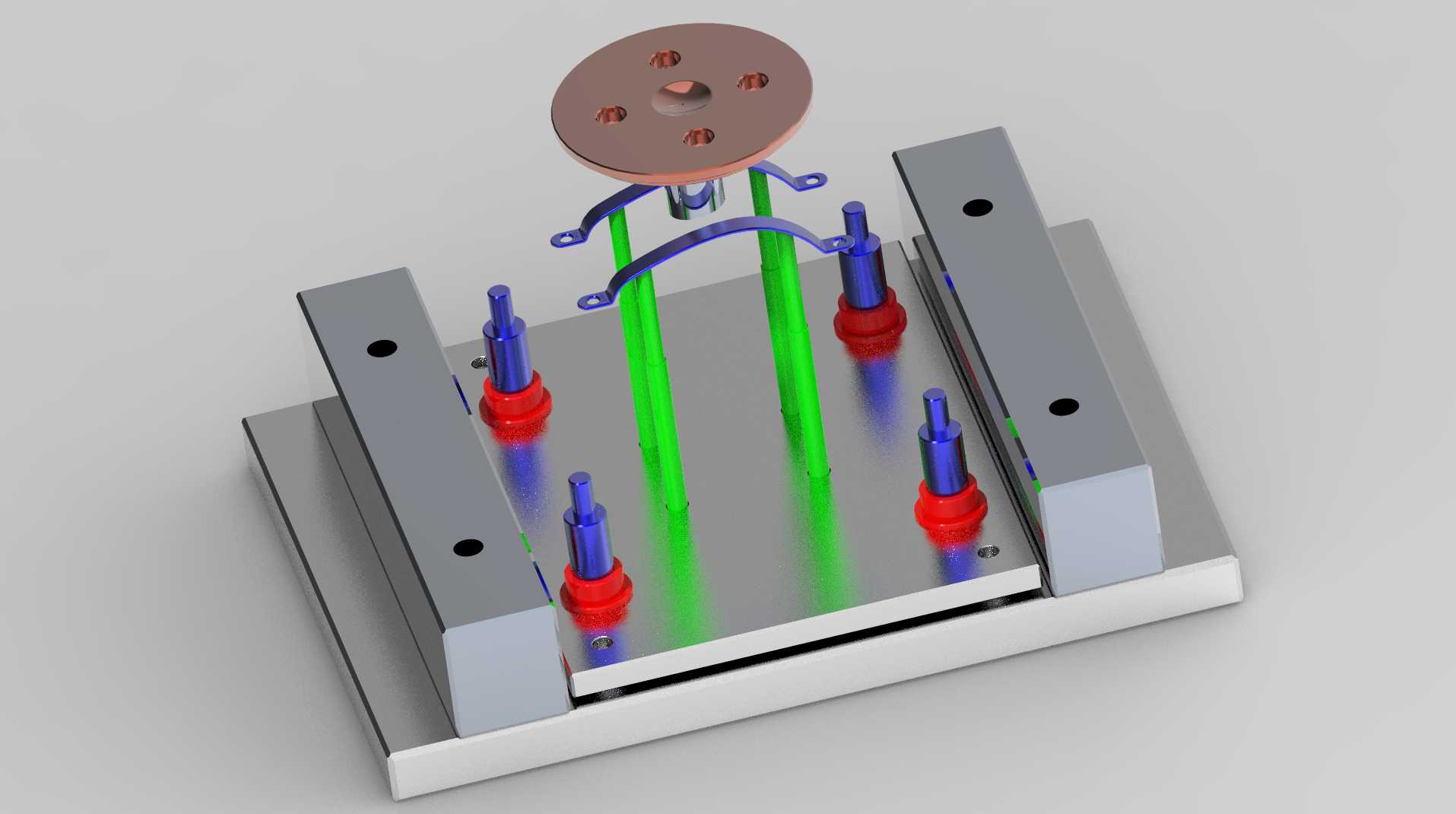

　　从结构设计逻辑来看，整套模架采用标准两板模基础结构做定制化修改，模仁部分根据门把手的弧形曲面特征做分体式镶件设计，避免整体式模仁加工时曲面清根不到位导致的成型缺陷，同时也方便后续量产过程中磨损部位的快速更换，减少停机维修时长。顶出系统没有采用常规的圆形顶针均匀排布方案，而是结合门把手零件的筋位分布、壁厚差异，在零件两端安装柱位置、弧形主体的厚壁区域搭配直顶杆与顶出套筒，保证开模顶出时零件各部位受力同步，不会因为局部顶出力过大造成零件变形，也不会在零件外观面留下明显顶针痕迹，满足门把手作为外观件的表面质量要求。

　　导向定位结构上，模架四角配置标准导柱导套做粗定位，在模仁靠近成型型腔的位置额外增设了零度精定位块，抵消注塑过程中熔融塑料射入型腔产生的侧向胀型力，避免长期生产后模仁错位导致的零件分型面飞边超标问题。冷却回路的设计完全贴合模仁的成型曲面走向，在弧形型腔的背部采用随形水路布置，相比传统直通式水路，能够让型腔各区域温度差控制在合理范围内，减少零件因为冷却速率不一致产生的内应力，降低成品存放过程中出现缓慢变形的概率。

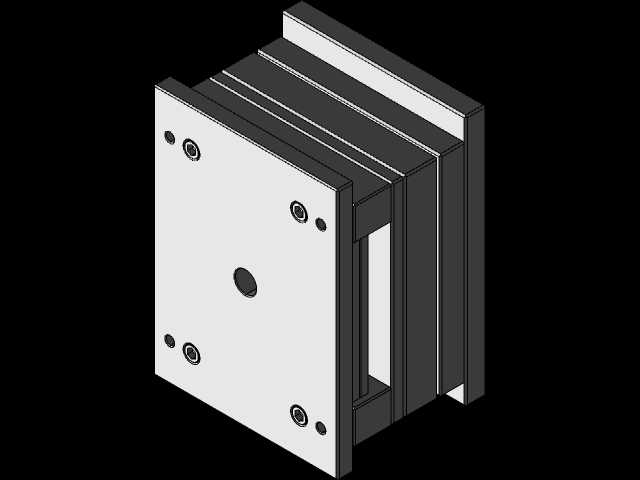

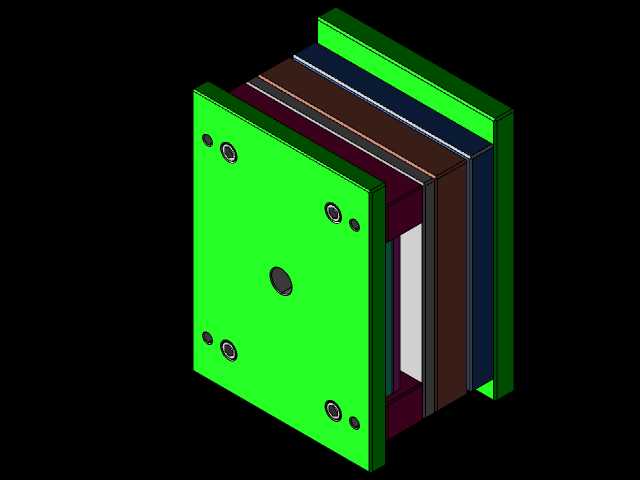

　　安装边界方面，这套模具的模架长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径都匹配对应机型的射嘴规格，无需额外做过渡改装即可直接上机装夹。模具总厚度在设备允许的最小、最大模厚区间内，开模行程预留足够的取件空间，配合机械手取件时不会出现行程干涉。浇注系统采用侧浇口进料，浇口位置设置在门把手零件的非外观安装面，后续修剪浇口后不会在零件握持的外观区域留下痕迹，浇口截面尺寸经过反复校核，既能保证熔融塑料快速充满整个型腔，也不会因为浇口过大导致修剪后残留凸起过高，增加后续修整的工作量。

　　排气结构开设在型腔最后填充的末端位置，以及零件筋位对应的镶件拼缝处，排气槽深度控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免填充过程中出现困气烧焦、填充不满的缺陷，也不会产生飞边增加后续处理成本。整套模具的所有滑动部件都设计了对应的润滑槽，量产过程中定期补充润滑脂即可保证长期运行的顺畅性，避免导柱、顶针等部件出现拉伤卡滞问题。从实际生产适配性来看，这套结构可以适配常见的PP、ABS等常用门把手塑料原料，更换部分模仁镶件即可快速适配不同弧度、不同安装尺寸的同系列门把手产品，具备一定的通用适配能力，能够帮助五金配件生产厂家减少模具重复投入成本，提升同系列产品的换产效率。
