两板结构塑料凳子成型注塑模具设计

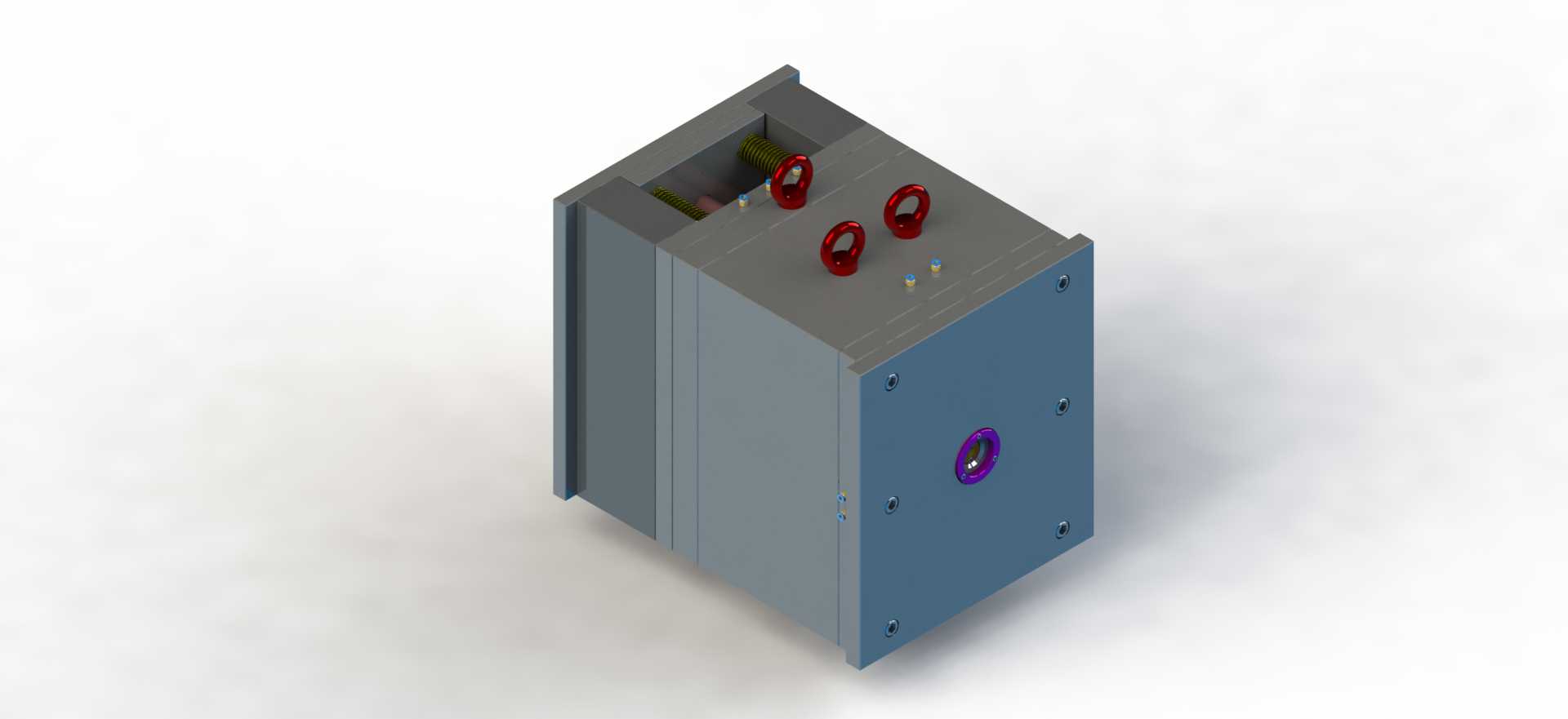

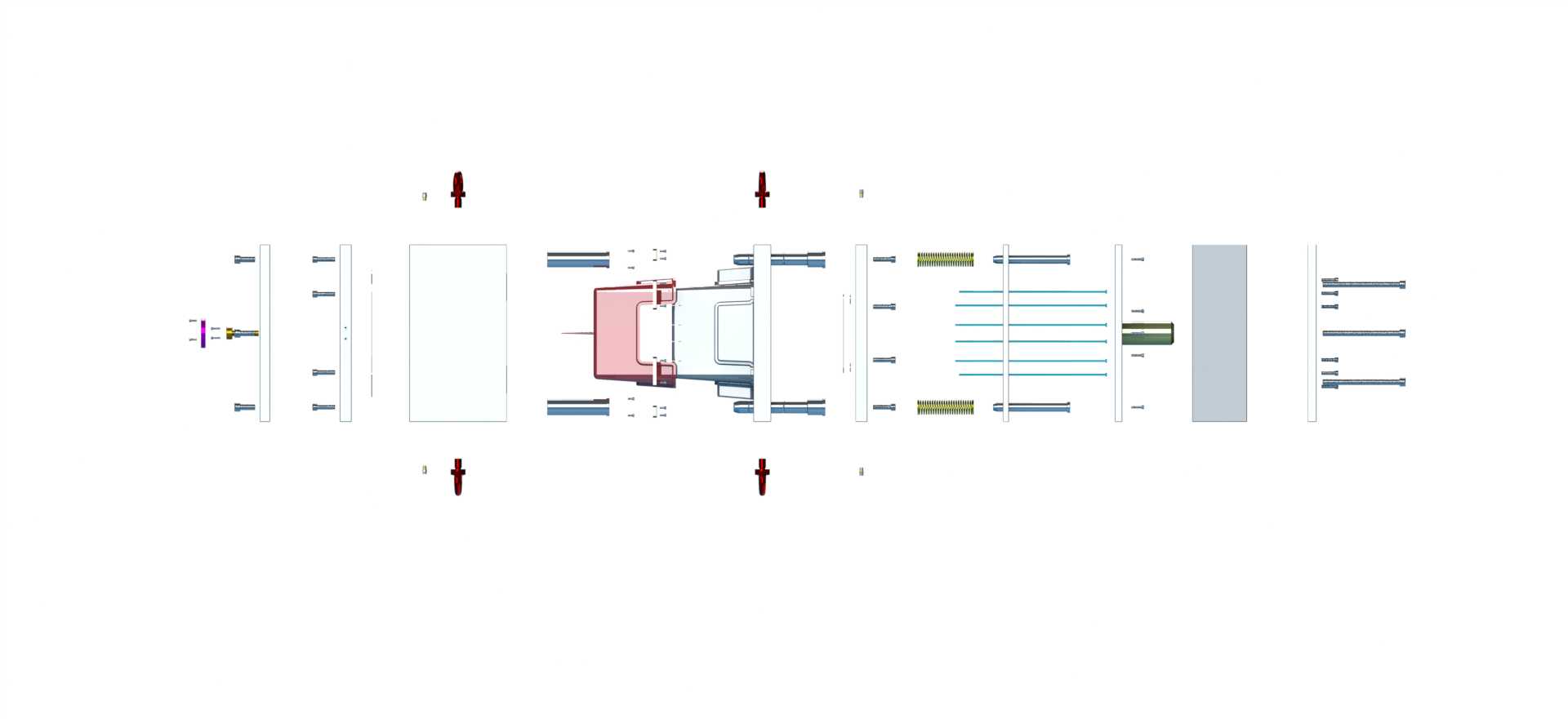

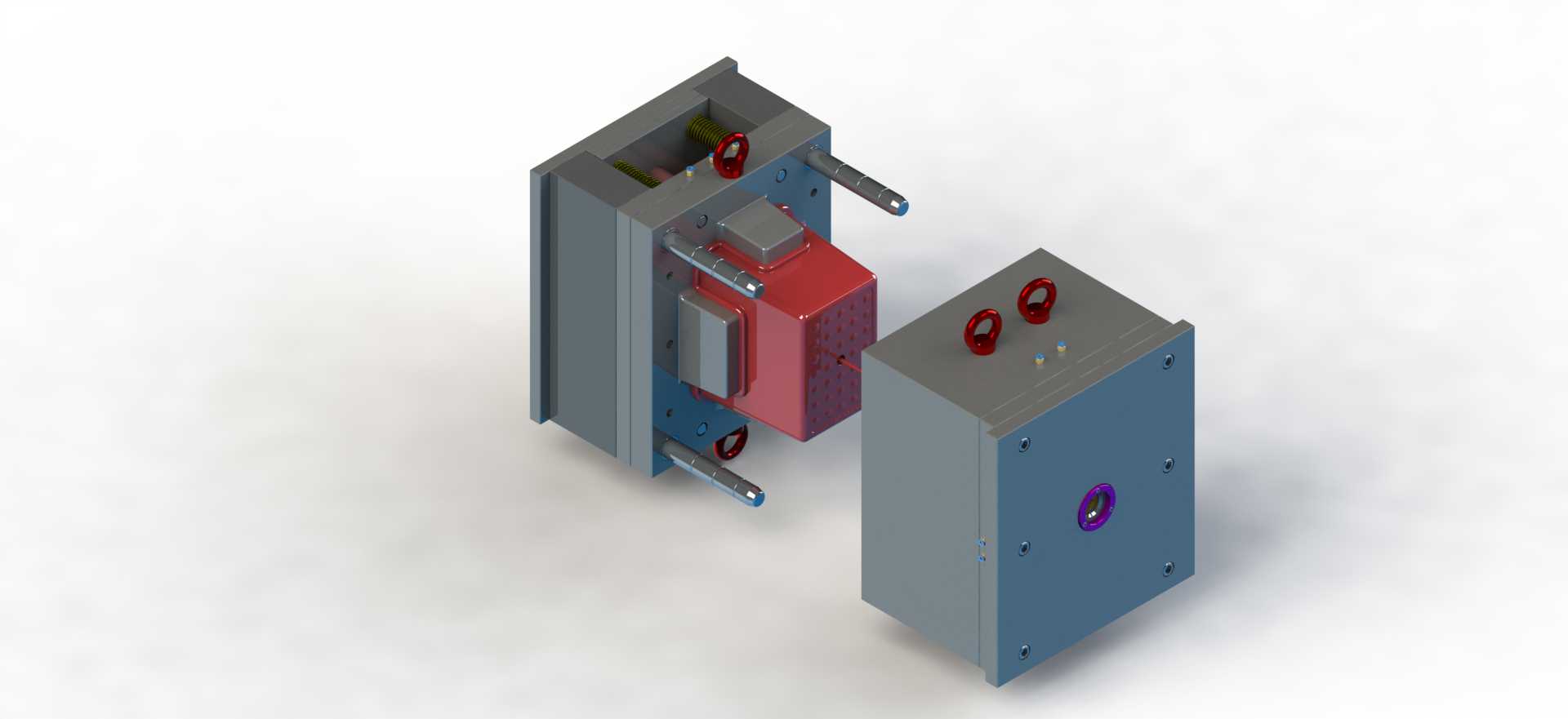

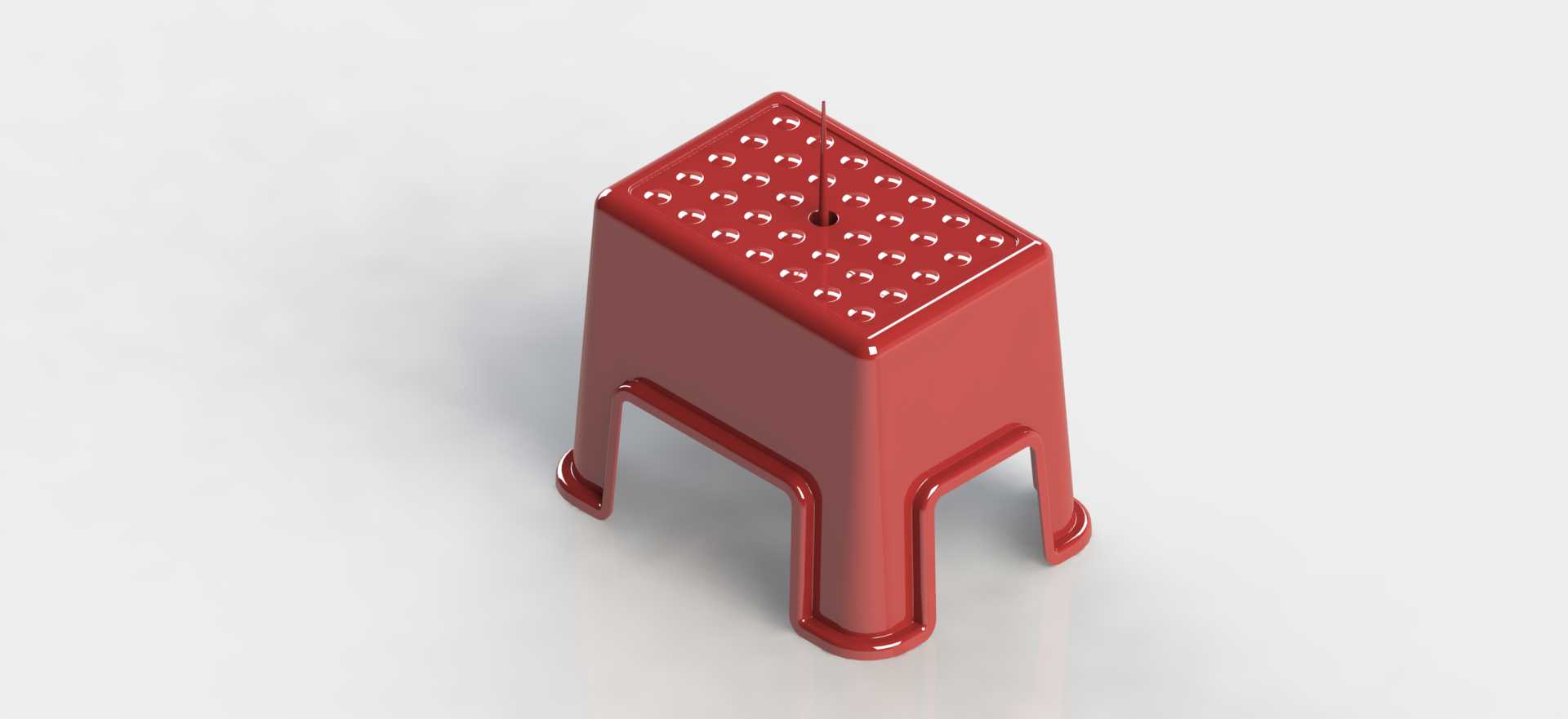

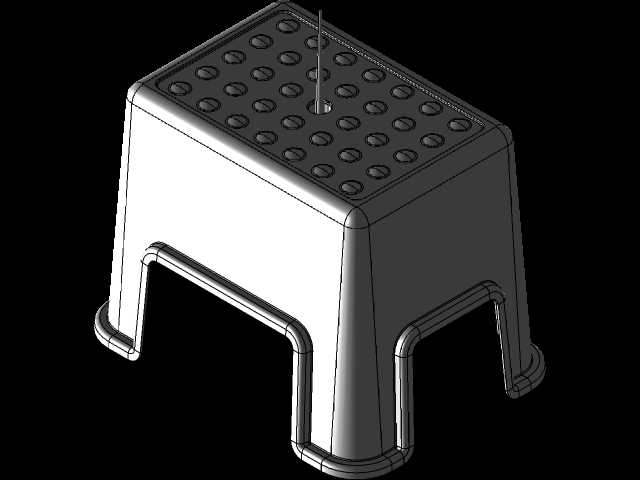

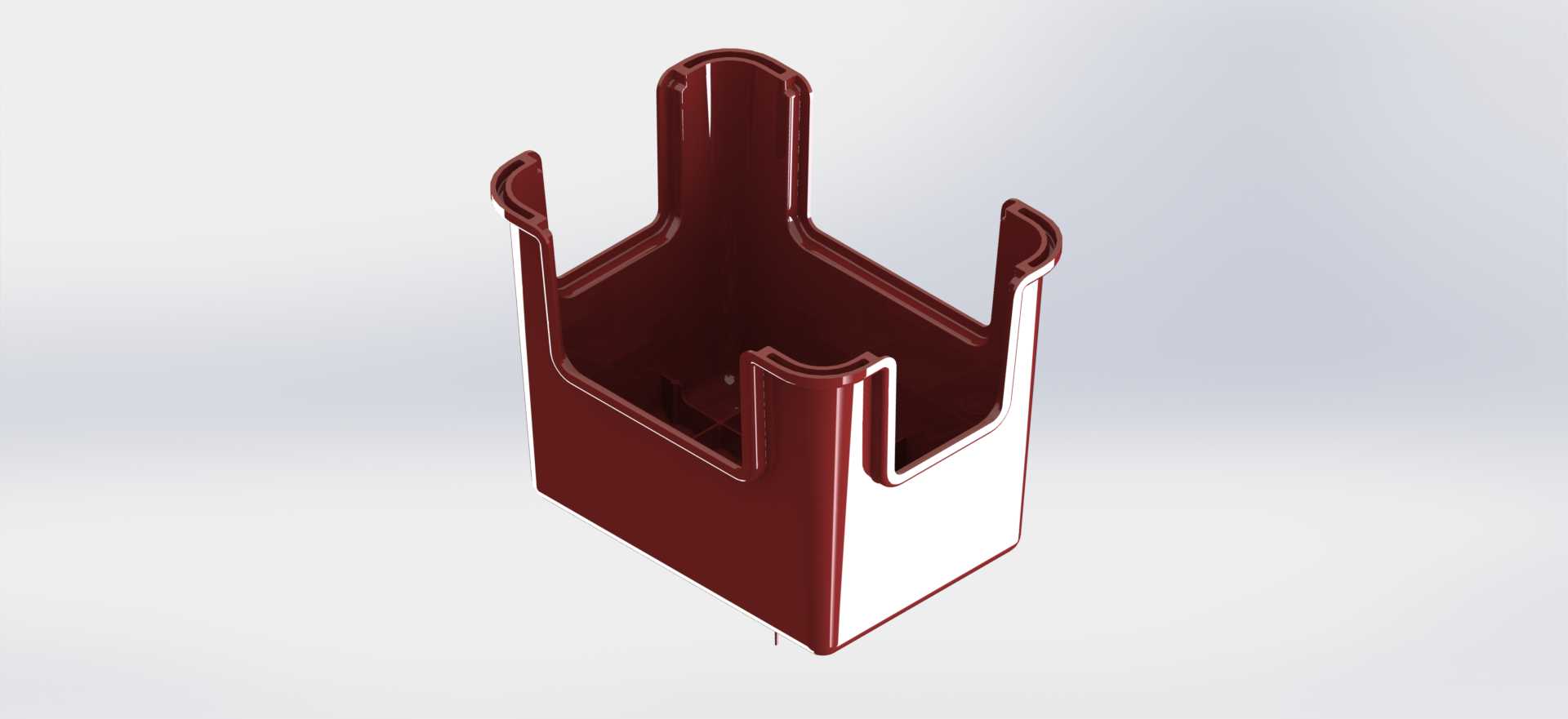

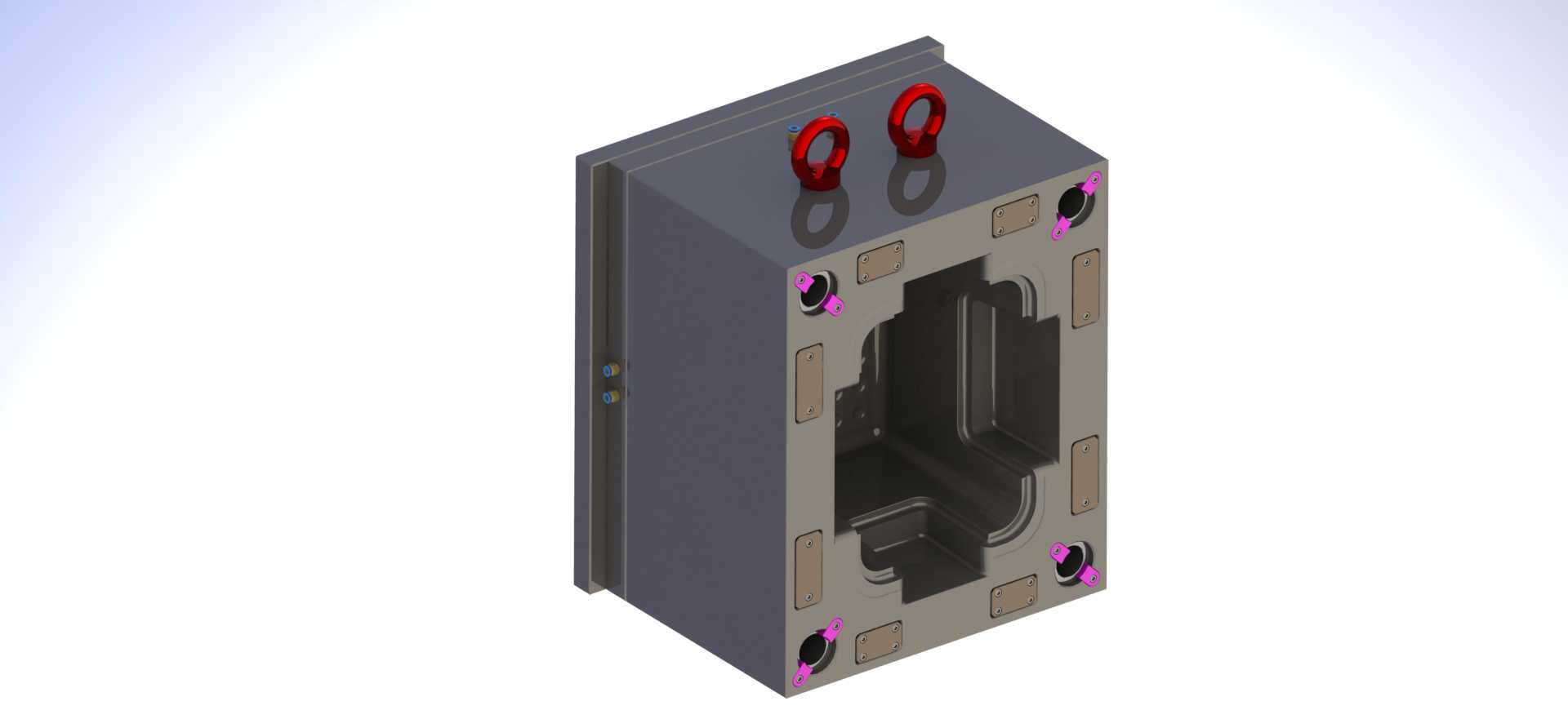

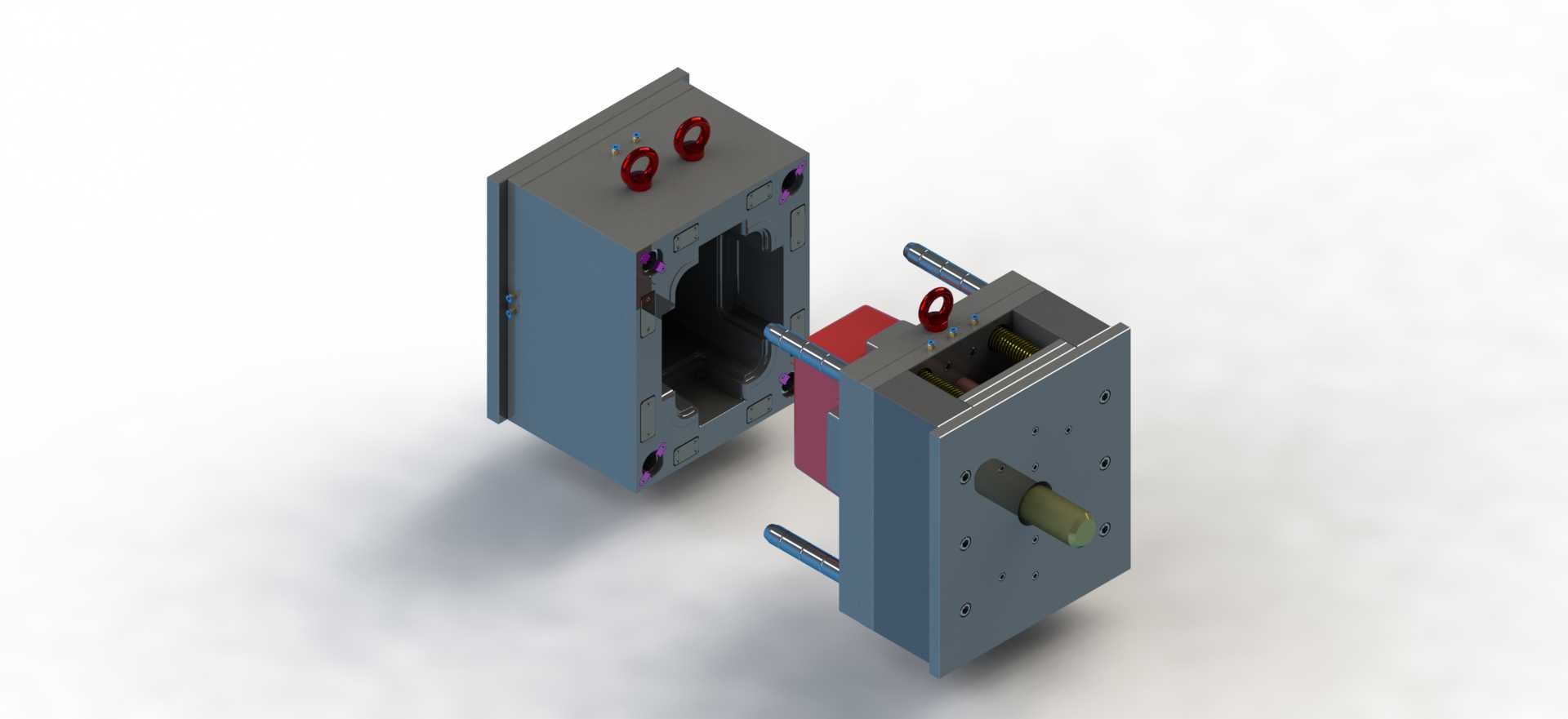

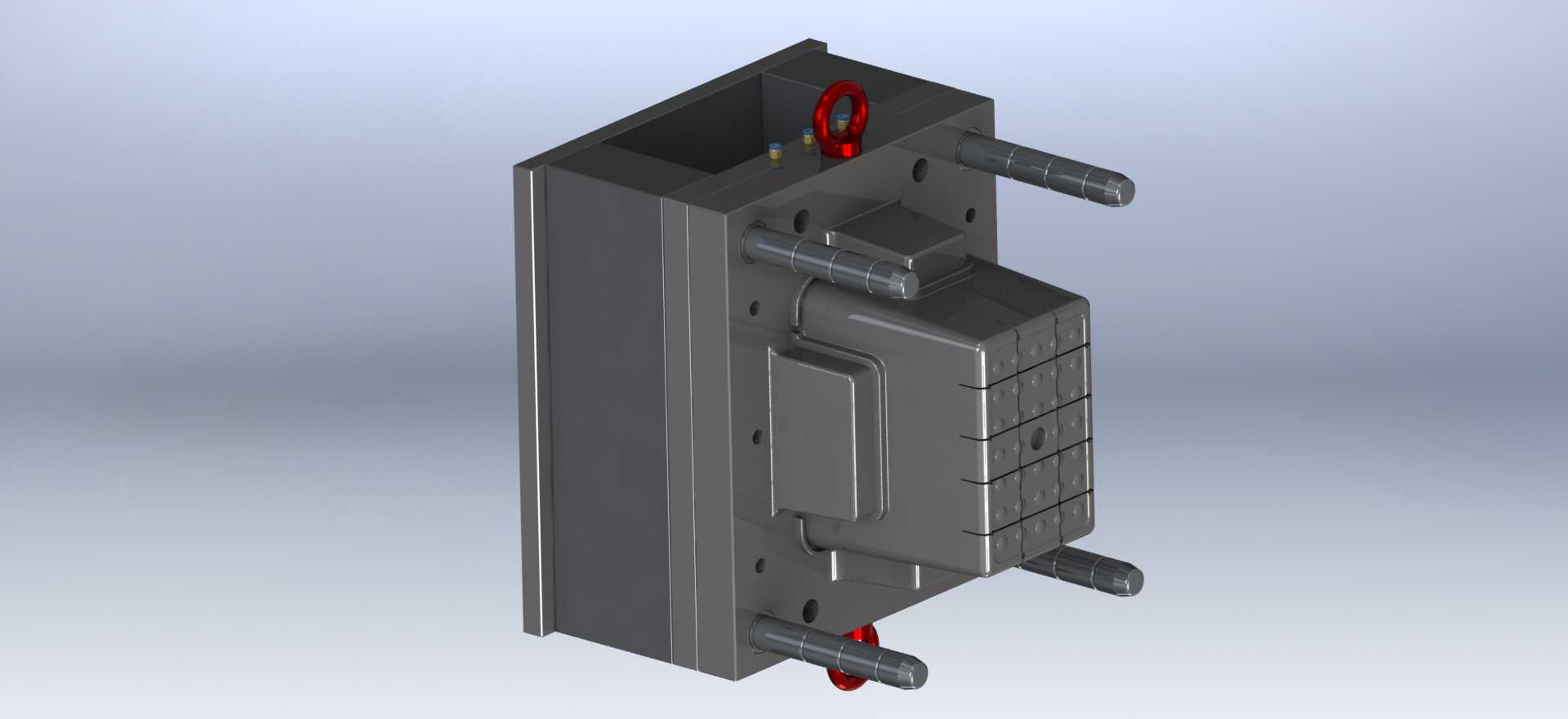

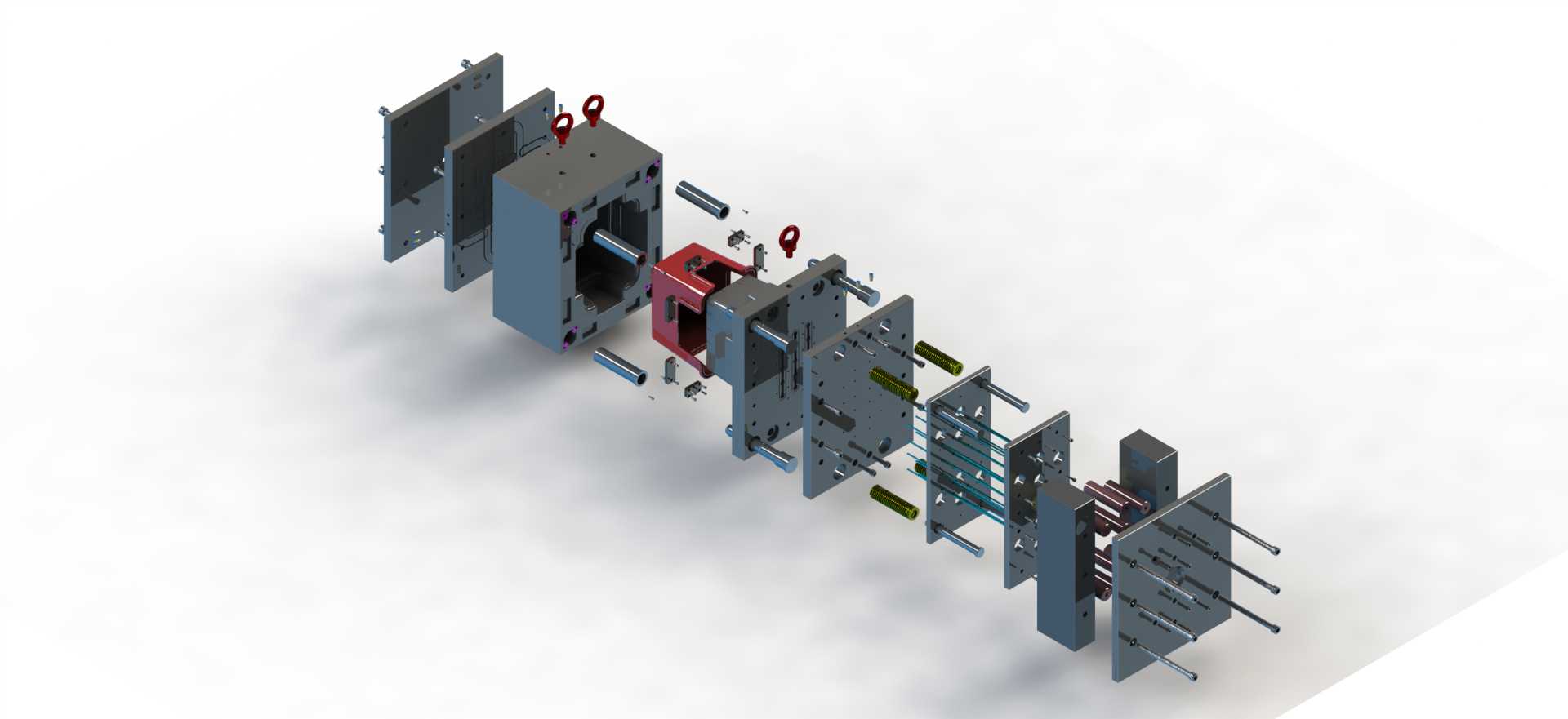

　　这套模具针对日常家用塑料凳子的批量注塑生产设计，采用经典两板模结构，适配卧式注塑机安装使用，对应成型的塑料凳子单件产品重量为800g，成型投影尺寸为600mm×500mm，匹配常用PP、PE等通用热塑性塑料的注塑工艺参数。从结构拆解视图可以看到，整套模具分为定模侧与动模侧两大主体部分，定模侧包含浇口套、定模板、型腔镶件，直接对接注塑机射嘴完成熔融塑料的注入，型腔部分直接成型凳子的外表面，表面抛光处理达到镜面要求，避免成型后产品表面出现流痕、熔接痕等外观缺陷。动模侧包含动模板、型芯镶件、顶出机构、导向组件、冷却水路，型芯部分成型凳子的内表面与加强筋结构，考虑到凳子属于薄壁带密集加强筋的结构，型芯部分做了多段镶件拆分设计，既方便加工时的刀具清根，也能在后续生产中出现局部磨损时单独更换镶件，降低模具维护成本。导向系统采用四组导柱导套配合，分别布置在模具四个角位，导柱做了加长导入段设计，合模时可以提前导向定位，避免合模过程中碰伤型腔型芯表面，导套自带润滑槽，可定期加注润滑脂降低开合模过程中的磨损。

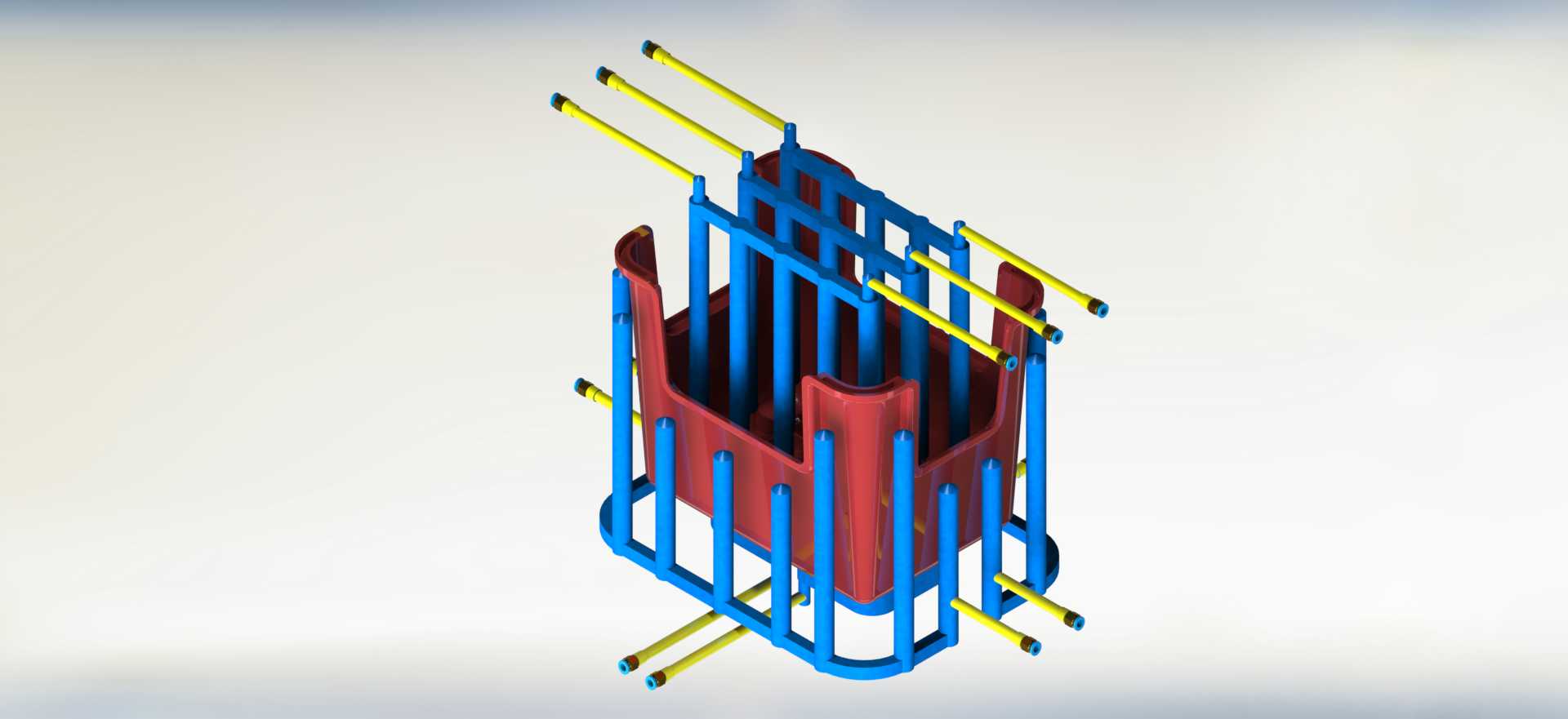

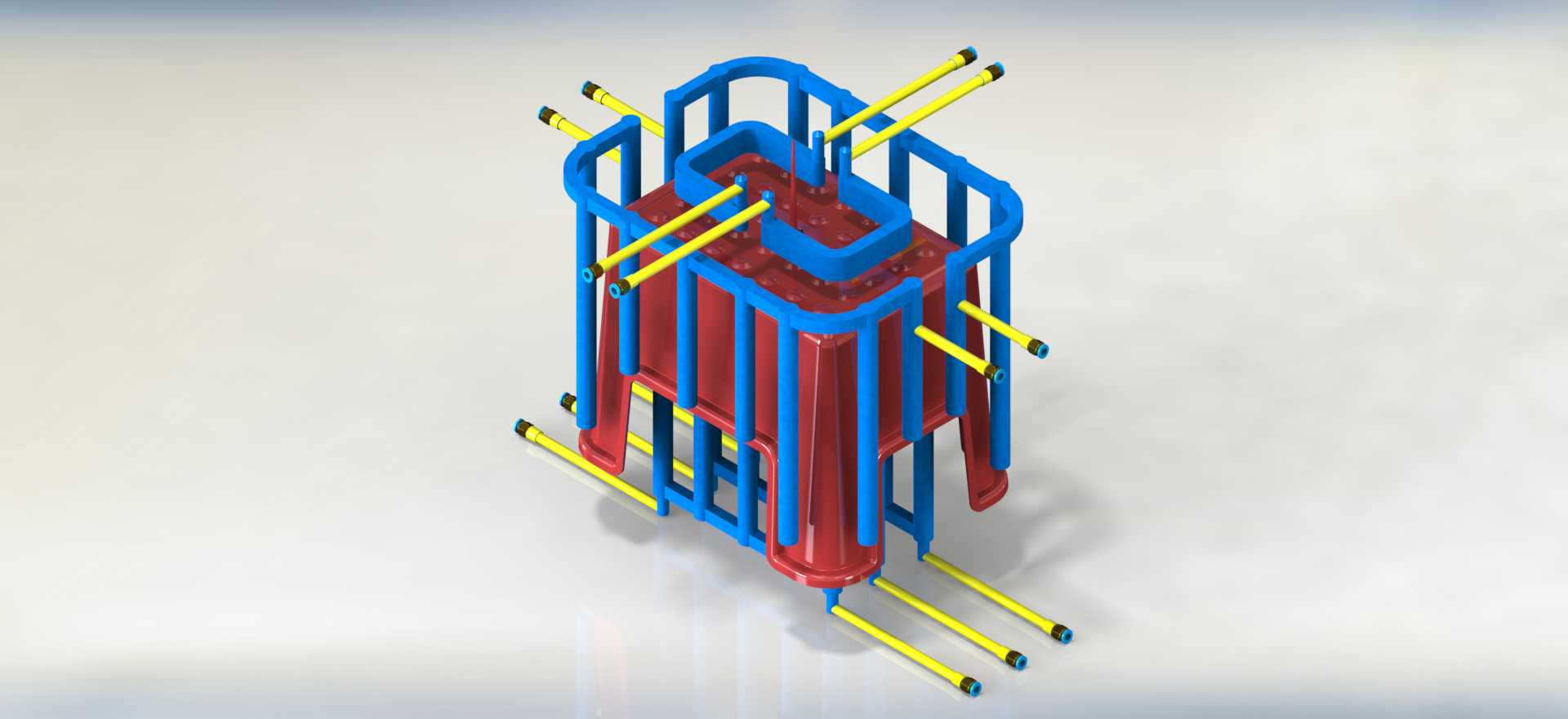

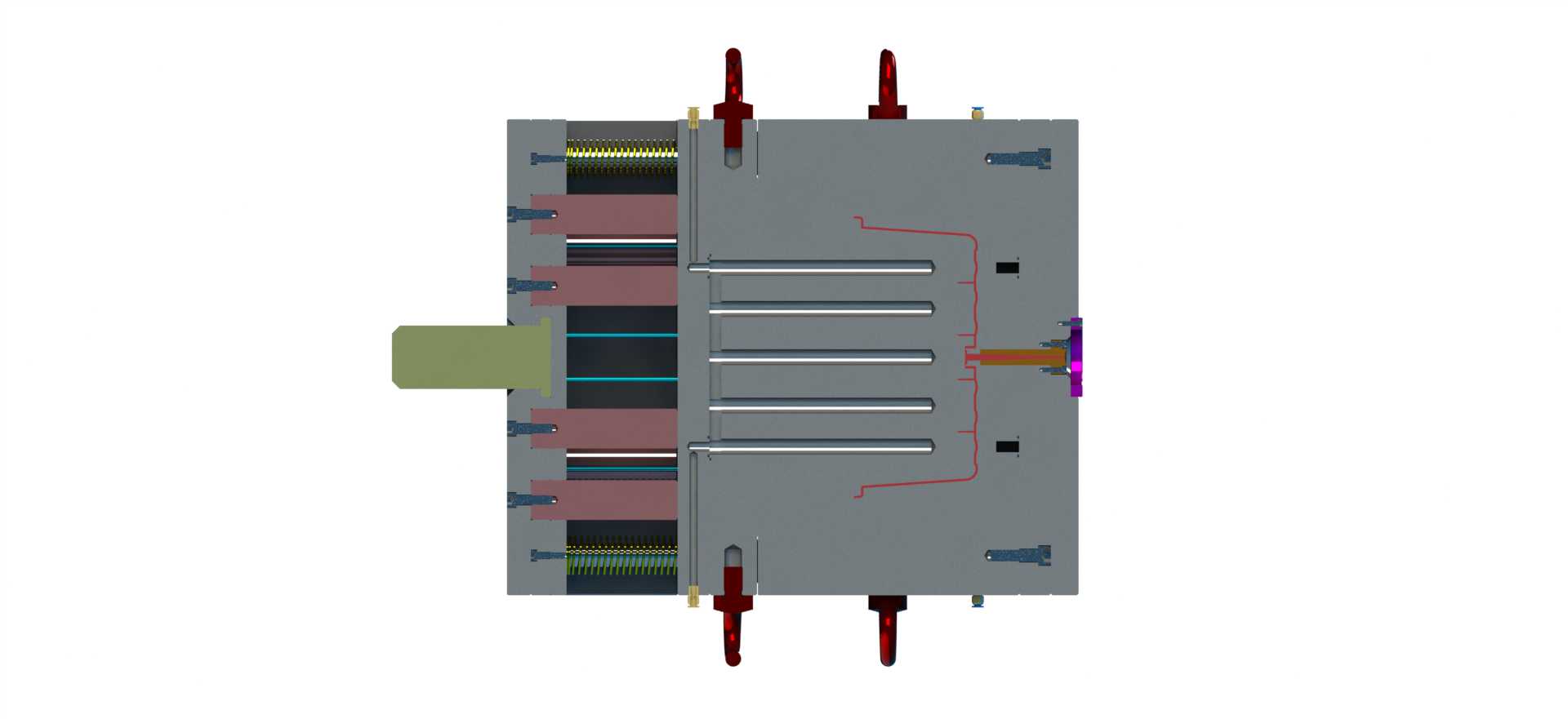

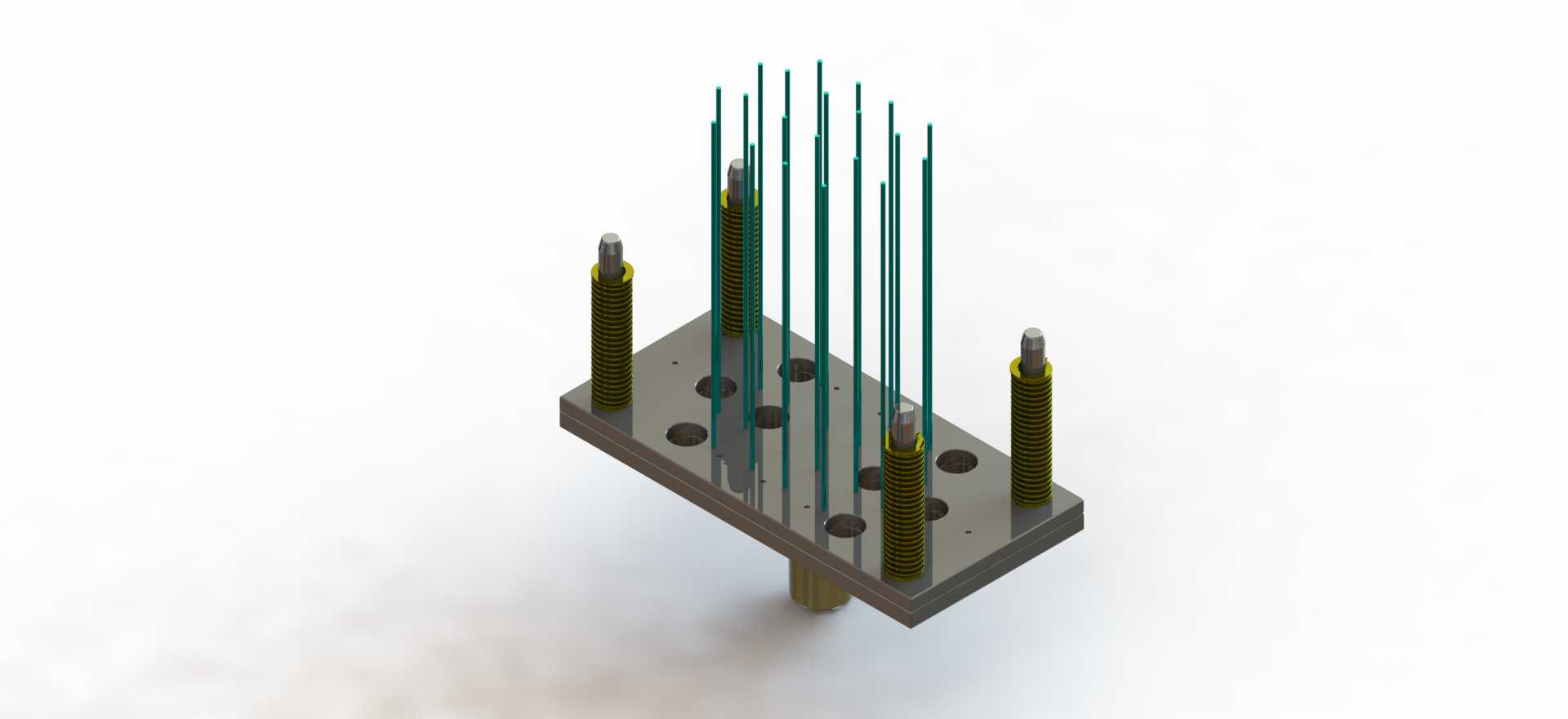

　　顶出机构采用多根顶杆均匀布置在凳子的加强筋、边缘受力位置，顶杆直径根据布置位置的空间大小做差异化选择，避免顶出力集中导致产品顶白、顶穿，顶出板采用标准模架配套的双板结构，保证顶出过程中各顶杆受力均匀，顶出行程根据产品的脱模斜度与抱紧力计算确定，保证产品可以完全脱离型芯后再由机械手取出。冷却系统采用直通式水路与水井式水路结合的方式，型腔侧沿产品外轮廓布置环形水路，型芯侧在中心位置做隔水片式水井，保证模具各个区域的温度均匀，将成型周期内的模具温差控制在5℃以内，避免产品出现冷却不均导致的翘曲变形，水路接口统一布置在模具非操作侧，符合注塑车间的管路排布规范，避免开合模过程中拉扯冷却水管。

　　浇注系统采用侧浇口进料，浇口位置选在凳子的底部边缘，既可以保证熔融塑料填充时的流动平衡，也能在成型后方便去除浇口凝料，不会在产品外观面留下明显浇口痕迹。排气系统开设在分型面与熔体填充末端位置，排气槽深度控制在0.02-0.03mm，既可以顺利排出型腔内的空气，也不会出现飞边毛刺。整套模具的安装尺寸匹配常用300T-350T卧式注塑机的拉杆间距、定位圈尺寸、顶出孔位置，无需额外做改装即可直接上机使用，模具总厚度符合注塑机的最大最小模厚要求，开模行程满足产品取出所需的空间。

　　在实际生产场景中，这套模具可以适配日用品注塑加工厂的批量生产需求，单模成型周期控制在40-50秒，班产可达600件以上，结构稳定可靠，日常维护仅需定期检查导柱导套润滑、顶杆复位情况、冷却水路是否堵塞即可，对操作工人的技术要求较低，适合连续化三班倒生产作业。设计过程中充分考虑了塑料凳子的使用受力特点，在对应成型凳子腿部、座面加强筋的模具位置做了局部钢料加厚处理，避免长期生产过程中受注塑压力冲击出现钢料变形、开裂，模具的所有棱边都做了倒角处理，避免吊装、安装过程中划伤操作人员，吊环孔位置根据模具重心布置，保证吊装过程中模具保持水平，方便安装对位。
