方口锥底导流接料工业漏斗结构

　　在粉体输送、颗粒物料分装、小型工件流转以及工业流体导流的作业场景里，这类方口锥底漏斗是衔接上下工序的核心导流构件，很多生产线的物料转接堵料、撒漏问题，往往都和漏斗的结构设计合理性直接相关。不同于民用场景的简易漏斗，工业场景下使用的这类构件，首先要解决的是不同物料的通过性问题，方型的上口设计，本质是为了匹配上方方形的出料口、接料工位的操作边界——比如人工投料工位，方口的有效接料范围比同截面积的圆口更适配操作人员的投料动作范围，能减少物料撒落到工位外侧的概率，也能更好地和方形的振动给料机出料端、皮带机头部落料点做密封衔接，避免转接点的粉尘外溢。

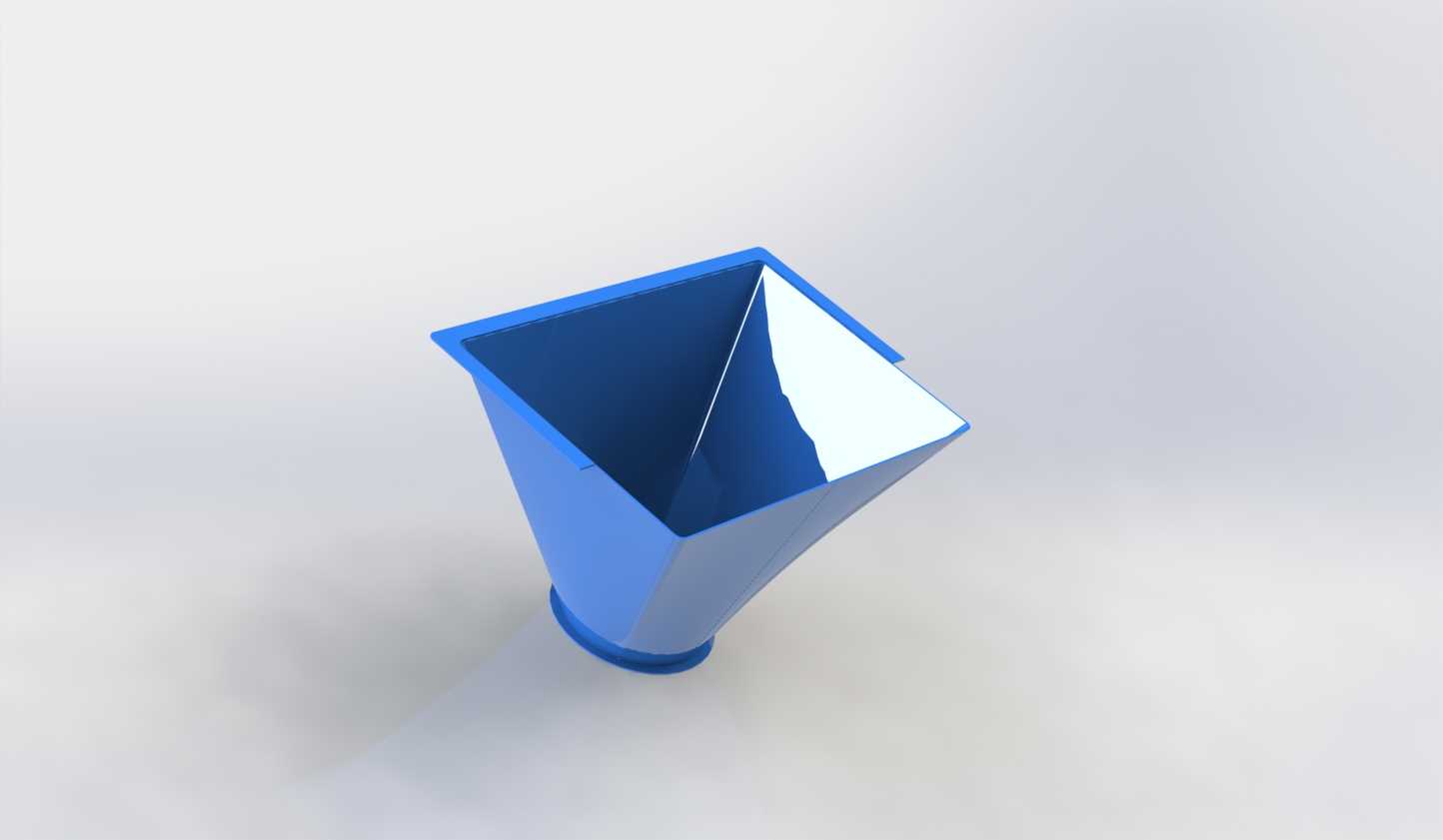

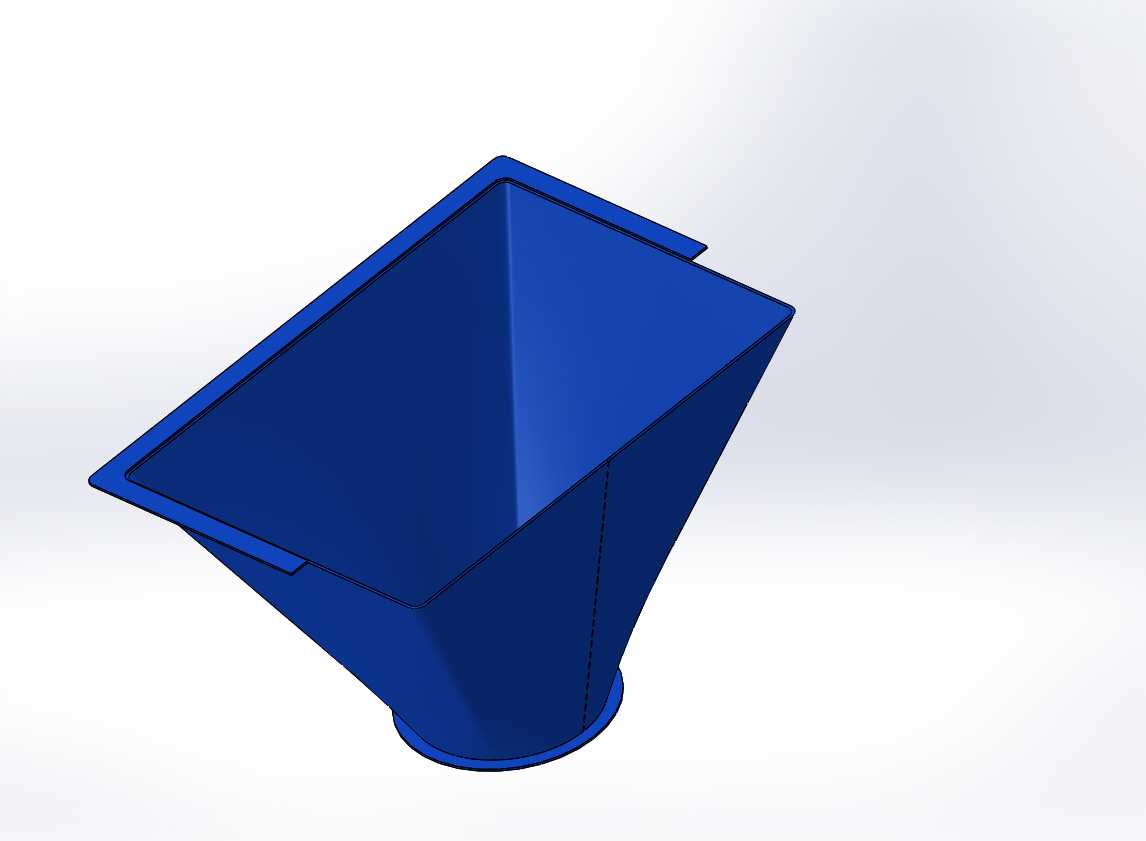

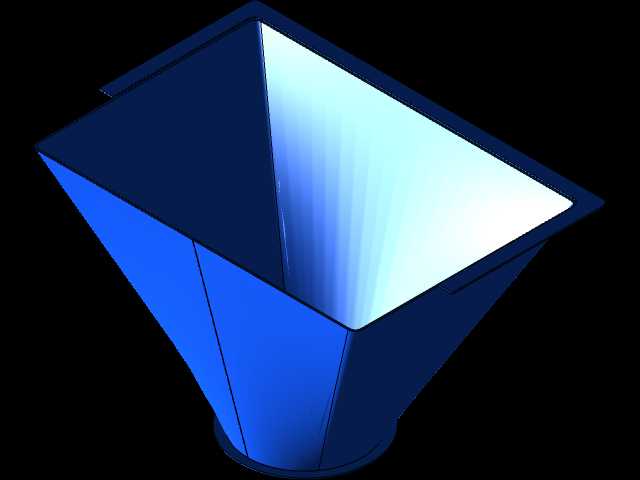

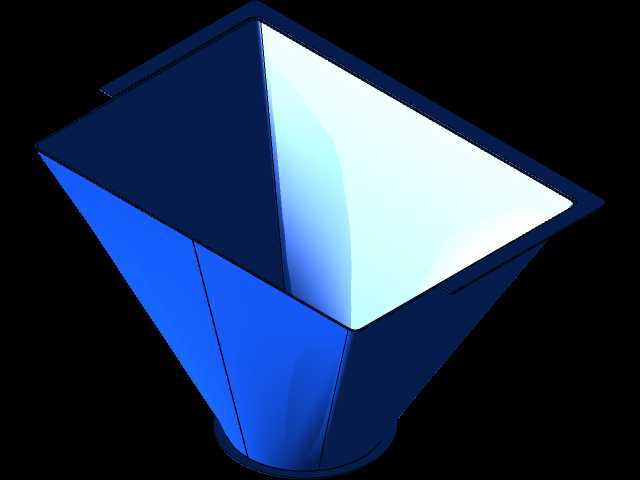

　　从结构设计逻辑来看，整个斗体采用上宽下窄的四棱锥过渡结构，锥面的倾斜角度是设计阶段的核心参数，需要结合所输送物料的安息角做匹配：如果是流动性较好的塑料粒子、金属切削碎屑，锥面倾角设置在35度到40度即可保证物料无滞留滑落；如果是流动性稍差的粉体、带一定湿度的颗粒物料，倾角需要提升到45度以上，避免物料在锥面粘附架桥。斗体上口边缘向外延伸的折边结构，并非冗余设计，这个结构一方面是作为安装定位的承托边，可以直接搭接在配套的支架、设备进料口的法兰面上，不需要额外做复杂的抱紧固定结构，安装拆卸都更便捷；另一方面折边能提升整个上口的结构刚度，避免薄板材制作的斗体上口受物料冲击、外力磕碰出现变形，影响和上游设备的密封配合。底部的圆形出料口，是为了匹配下游的圆管输送通道、软管接料端，圆形接口的密封难度远低于方形接口，不管是卡箍连接还是法兰对接，圆口的同轴度更容易保证，不会出现方形接口边角位置密封不严漏料的问题。

　　实际选型应用时，首先要明确安装边界的尺寸约束：上口的外轮廓尺寸要略小于上方落料点的接料范围，保证所有下落物料都能进入斗体内，不会打到斗壁外侧；折边的外伸宽度一般保留15到25毫米即可，既能满足承托强度需求，也不会过多占用周边的安装空间。斗体的垂直高度需要结合上下游设备的安装高差确定，在满足锥面倾角要求的前提下，尽量压缩整体高度，减少物料在斗内的滑落行程，降低物料对斗壁的冲刷磨损，同时也能避免整个构件的重心过高，提升安装后的稳定性。出料口的直径要根据下游输送通道的通径匹配，一般出料口直径比下游管道内径大5到10毫米，避免对接时出现台阶导致物料卡滞。

　　从结构细节来看，四个锥面的拼接位置需要做圆滑过渡处理，不能留下突出的拼接焊缝台阶，否则很容易在这些位置挂住纤维状物料、细长切屑，长期积累后就会造成出料口堵塞。斗壁的板材厚度选择要结合输送物料的磨琢性确定：如果是输送粮食、塑料粒子这类低磨琢性物料，采用1到2毫米的薄板材制作即可满足强度需求；如果是输送金属切屑、矿石颗粒这类高磨琢性物料，就需要加厚板材，或者在锥面内壁加装耐磨衬板，延长构件的使用寿命。日常使用中，这类漏斗不需要复杂的维护，只需要定期检查锥面是否有物料粘附、出料口是否有异物卡堵，折边位置的固定件是否出现松动即可，结构本身没有运动部件，可靠性远高于带转动结构的给料设备。很多自动化生产线的物料转接工位，都会优先选用这类结构简单、导流顺畅的方口锥底漏斗，相比异形结构的导流件，它的制作成本更低，安装适配性更强，不管是新设备搭建还是旧生产线的工位改造，都能快速适配安装，不需要对上下游设备做过多的结构改动。在手工操作的投料工位，这类漏斗还能起到安全防护的作用，方口的大尺寸接料范围能让操作人员不用刻意对准小口径投料口，降低操作疲劳度，同时锥斗的结构能避免投料时物料飞溅，保护操作人员不被反弹的物料碰伤。
