减压阀配套阶梯式传动连接轴结构

　　在流体压力调控的工业管路系统中，减压阀作为稳定下游输出压力的核心阀件，其内部动作的力传递精度直接决定压力调节的稳定性与响应速度，这款配套的阶梯轴正是承担阀内阀芯组件与驱动调节机构之间扭矩、轴向推力传递的核心受力零件。从实际工况适配来看，这类轴件主要应用在工业给排水、油气输送、化工流体管路的先导式减压阀结构中，日常运行时需要承受阀瓣启闭过程中的交变轴向载荷，同时还要适配调节弹簧的往复伸缩动作，避免出现卡滞、偏磨导致的压力漂移问题。

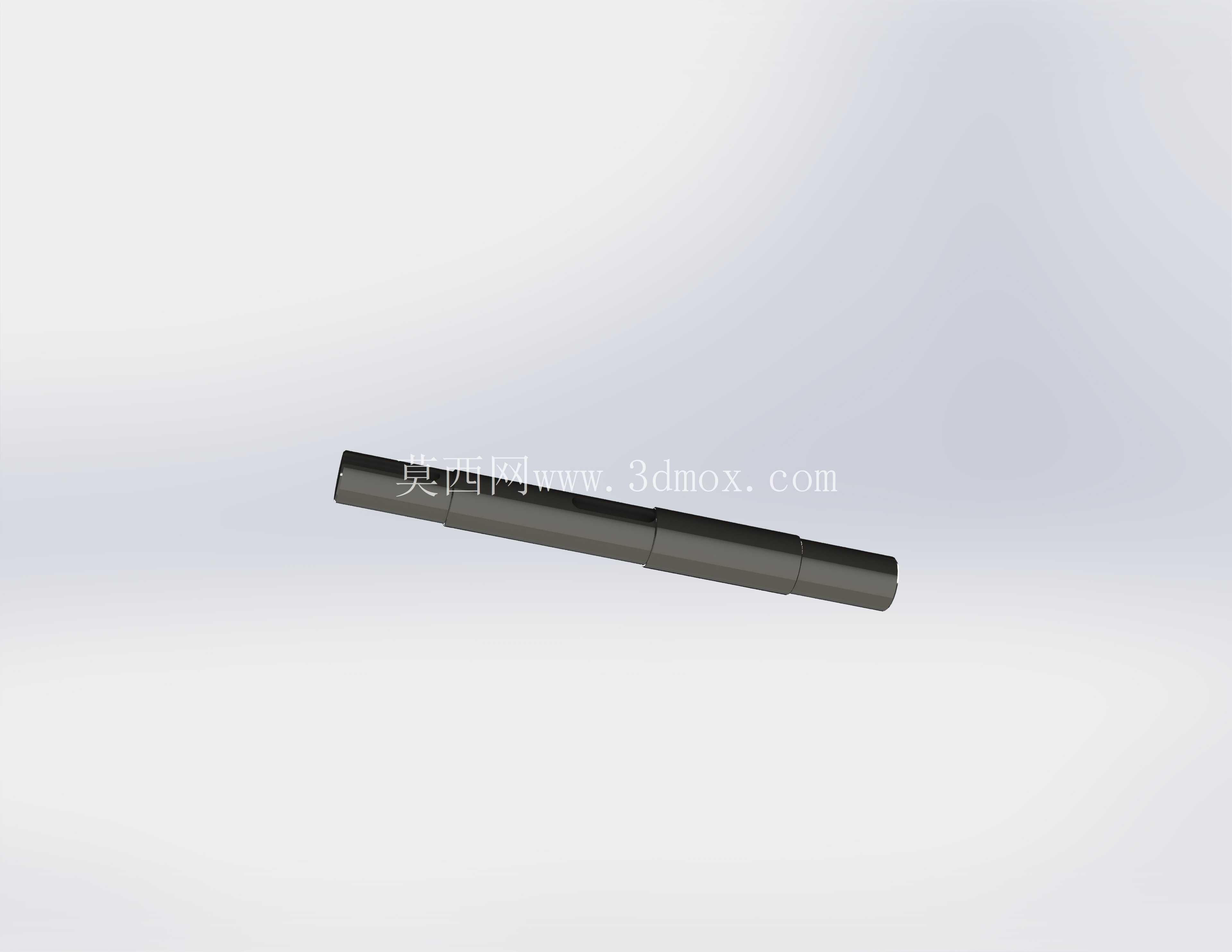

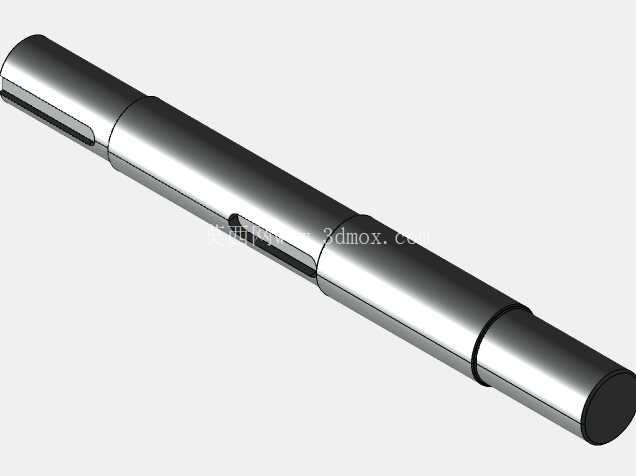

　　从结构设计逻辑来看，这款轴采用多段阶梯变径的结构形式，并非等直径光轴设计，每一段轴径的变化都对应明确的装配边界：最细的轴段用于穿接阀芯定位孔，配合轴用挡圈实现阀芯的轴向限位，避免阀瓣在流体冲击下出现轴向窜动；中间的几段轴肩分别承担弹簧座定位、密封件安装的功能，其中密封段的轴径公差严格控制在h7精度范围，表面粗糙度达到Ra0.8，能够保证与O型密封圈、轴封组件的配合紧密度，既不会因为间隙过大出现流体沿轴向外泄漏，也不会因为过盈量过大导致密封圈磨损过快、调节动作卡涩。最粗的轴段则与调节机构的传动套配合，通过平键槽传递扭矩，将手动调节轮或者电动执行器的旋转动作转化为弹簧预紧力的调整，实现输出压力的设定调节。

　　从安装边界尺寸来看，这款轴的总长度完全匹配减压阀中腔的装配空间，各段轴肩的过渡位置均采用R0.5-R1的圆角过渡，避免应力集中导致的轴件疲劳断裂——毕竟在减压阀长期运行过程中，下游用气量波动会导致阀瓣频繁小幅启闭，轴件会持续承受小幅交变载荷，如果轴肩位置采用直角过渡，很容易在长期运行后出现应力裂纹，最终引发断轴故障。轴的两端均设计有倒角，方便装配时快速穿入各个配合孔位，不会刮伤密封件的内唇口，降低装配过程中的零件损耗。

　　在实际选型适配过程中，这类轴件的材质通常选用40Cr调质处理，表面硬度达到HRC28-32，既具备足够的芯部韧性承受冲击载荷，又有足够的表面耐磨性应对密封件、轴套的长期摩擦，部分腐蚀工况下使用的版本还会在表面做镀硬铬处理，提升抗锈蚀能力。设计时需要严格核对各段轴的长度尺寸，保证装配后阀芯的开启行程符合设计值，不会出现轴过长导致阀芯无法完全闭合、或者轴过短导致弹簧预紧力不足无法达到额定调压范围的问题。同时轴的同轴度公差需要控制在0.02mm以内，避免装配后出现转动偏心，导致阀瓣密封面偏磨、压力调节波动超差的问题。

　　从功能特性上看，这款轴的结构完全适配减压阀的动作逻辑：当上游压力波动时，阀芯带动轴产生轴向位移，轴的阶梯端面会同步带动弹簧座压缩或释放调节弹簧，配合膜片组件的力平衡反馈，快速将下游压力稳定在设定值。整个动作过程中轴的直线度直接决定动作的顺畅度，如果轴出现弯曲变形，会导致阀瓣动作卡滞，出现下游压力超压或者压力不足的故障，因此在加工过程中，各段外圆的磨削工序需要严格控制形位公差，成品需要做动平衡校验，保证高速动作下不会出现偏摆。

　　在设备维护场景中，这类轴件属于减压阀的易损备件，长期运行后密封配合段可能出现磨损划痕，导致外泄漏问题，此时就需要更换同规格的轴件，更换时需要核对各段轴径、轴肩位置、键槽尺寸与原零件完全一致，避免装配后出现动作异常。相较于通用的标准光轴，这种定制化阶梯轴不需要额外加装轴套来定位各个组件，能够减少阀内的装配零件数量，缩小阀体的整体体积，让减压阀的结构更加紧凑，适配更多安装空间受限的管路场景。
