长条形多卡位绝缘塑料外壳结构设计

　　这款长条形多卡位塑料外壳，主要应用于小型电源类器件的外围防护与装配定位场景，在低压电子回路配套的小型变压器、接线排组件中，这类壳体是承担绝缘隔离、结构限位的核心配套部件。从实际使用场景来看，这类壳体常被安装在小型工控电源模块、消费电子内置供电单元的内部，一方面将带电的绕组、接线端子与周边金属结构件做物理隔离，避免爬电距离不足引发的绝缘失效问题，另一方面通过壳体上预设的卡位结构，将内部的磁芯、绕组骨架牢牢固定，避免设备在运输、运行振动过程中出现内部构件移位，导致引脚脱焊、绕组磨损的故障。

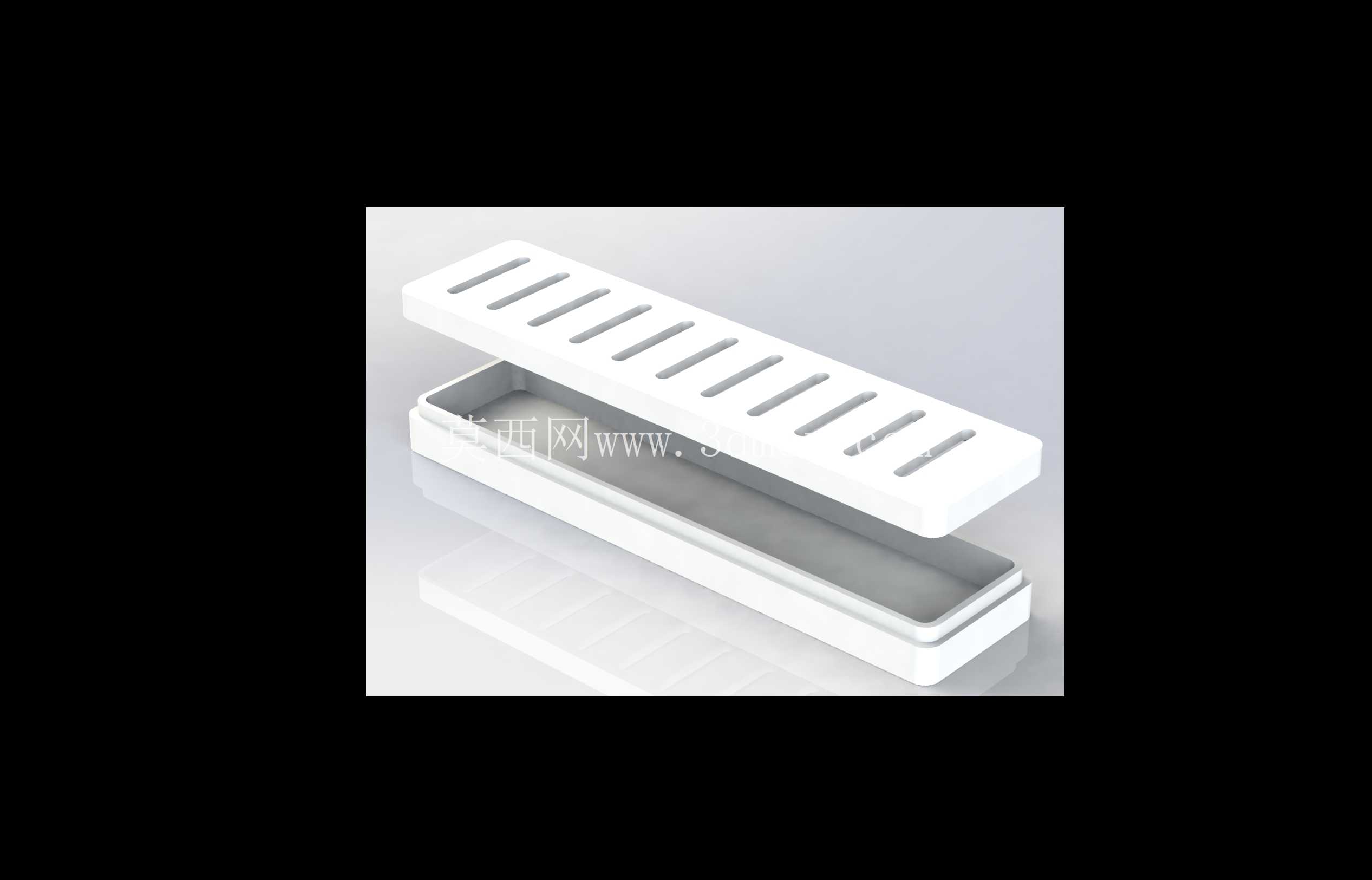

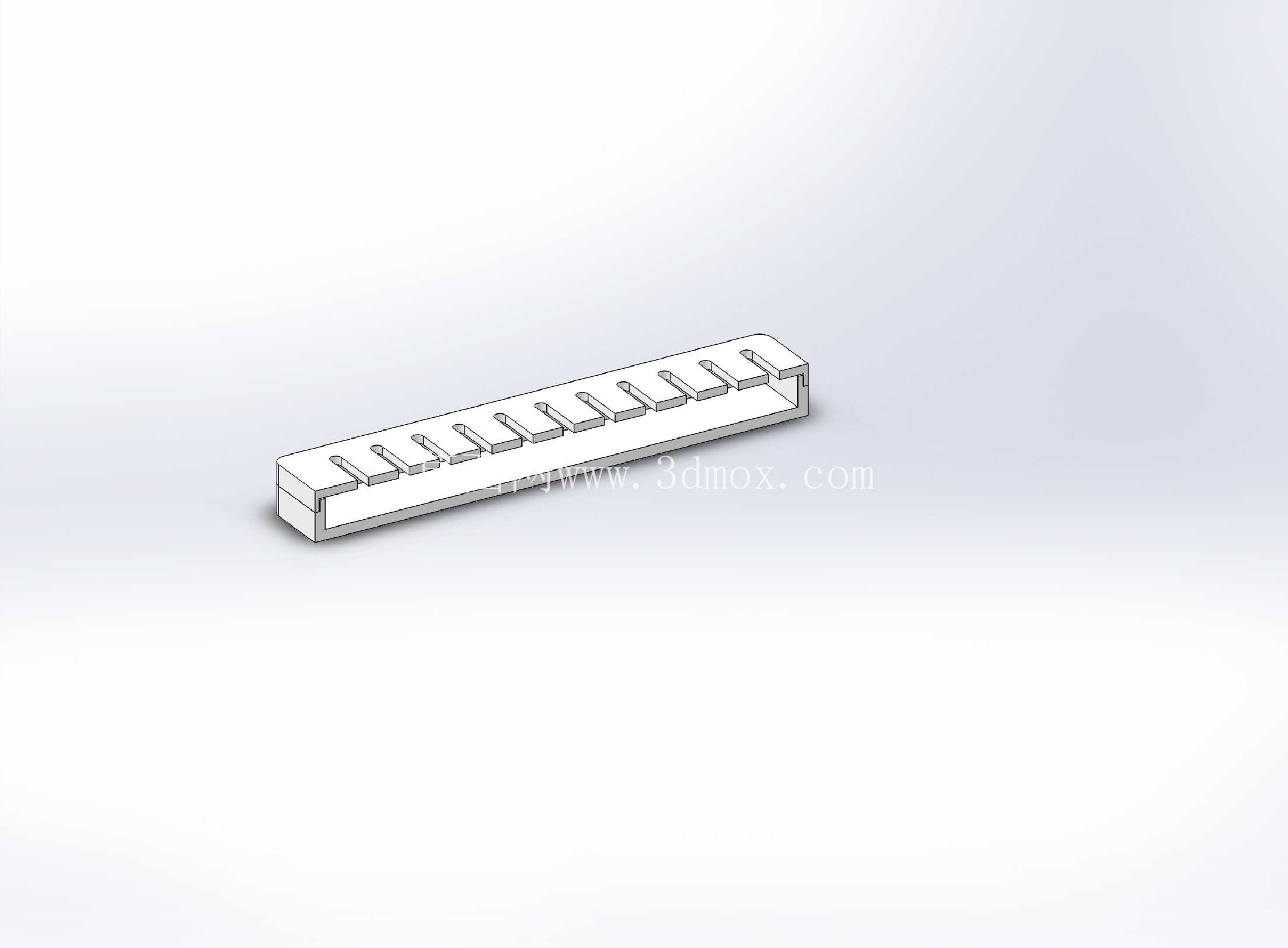

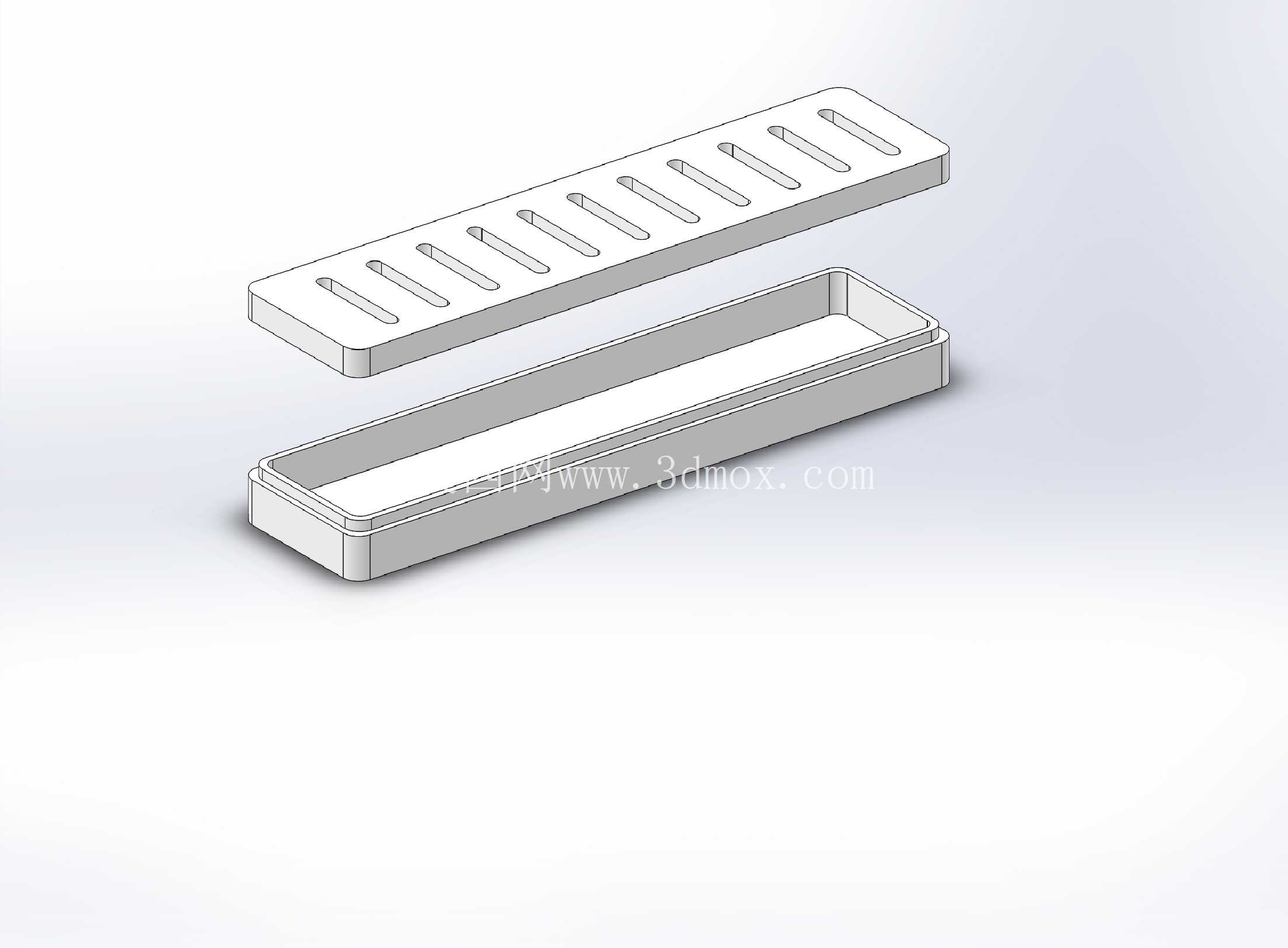

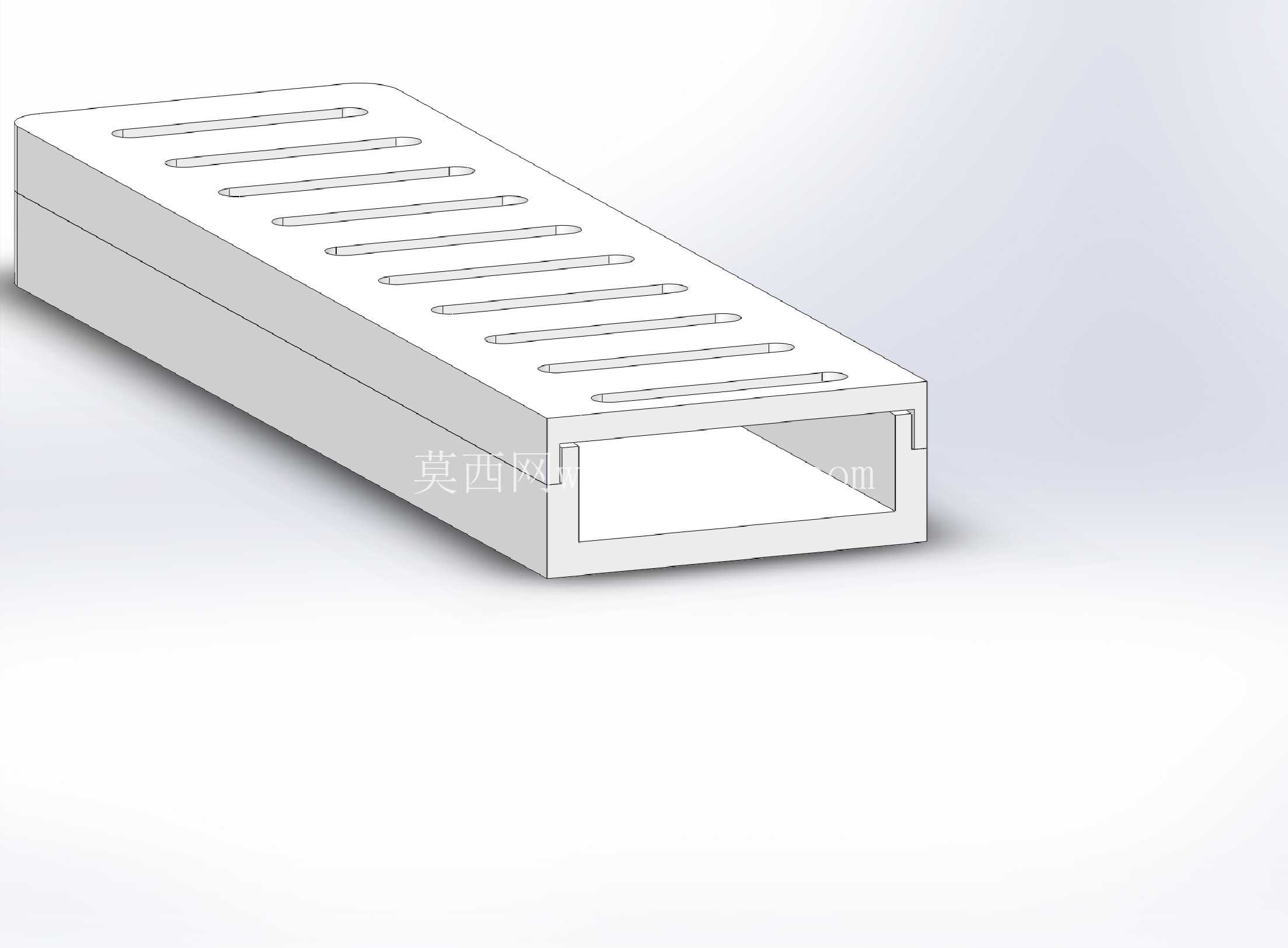

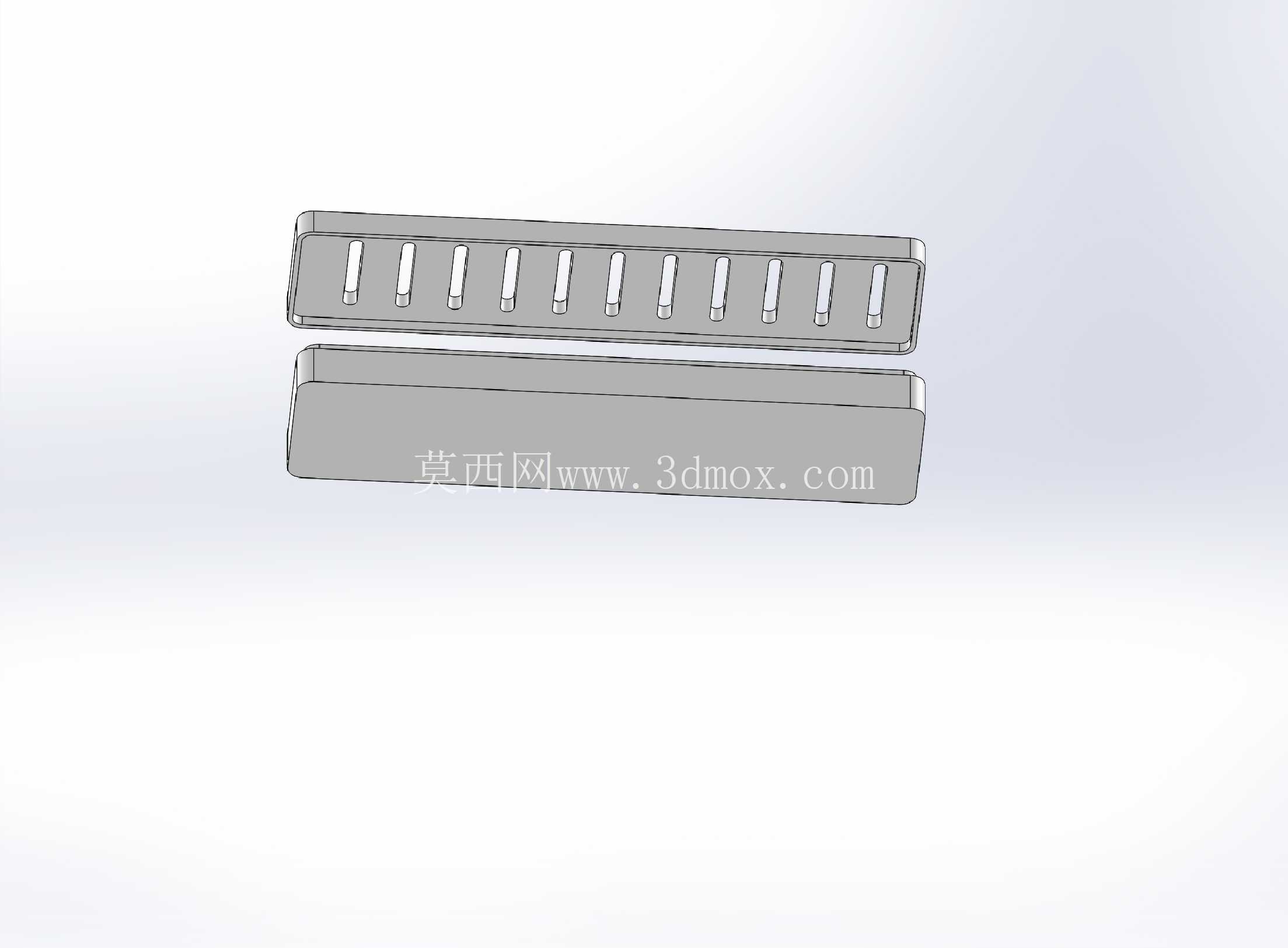

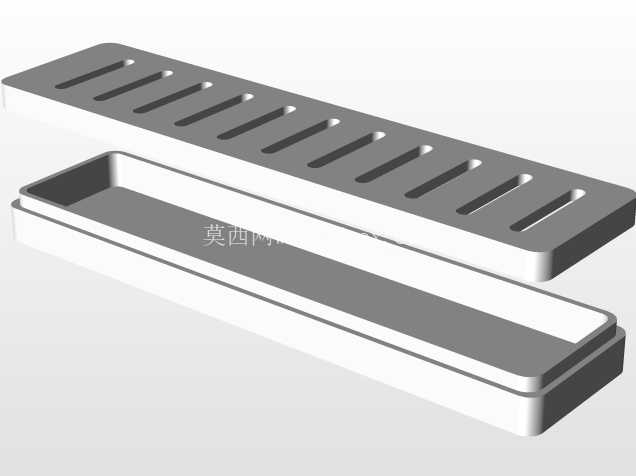

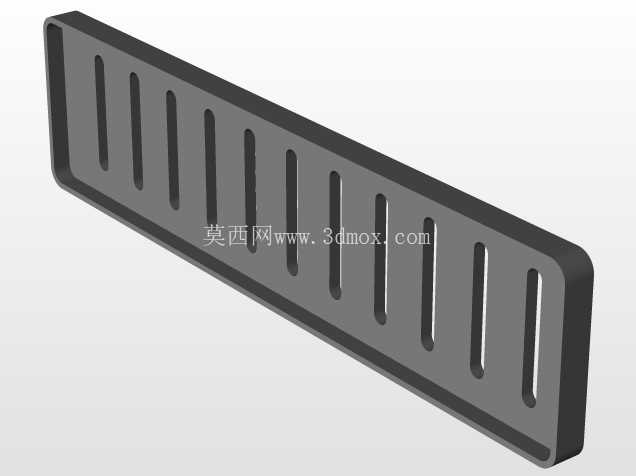

　　从功能特性上看，壳体整体采用阻燃级工程塑料注塑成型，侧壁厚度均匀控制在1.2mm左右，既保证了足够的结构强度，在常规装配扭力下不会出现侧壁开裂，也不会因为壁厚过大导致材料浪费、整体尺寸超差。壳体上沿均匀排布的12个卡位凸台，每个凸台的内侧都做了0.3mm的导向倒角，装配时内部的骨架组件可以顺着倒角滑入卡位，不需要额外施加过大的压装力，就能实现骨架与壳体的无胶卡接固定，大幅提升产线装配的效率。壳体两端做了半封闭的挡边结构，既可以限制内部组件的轴向窜动，也预留了引脚穿出的缺口，不会干涉接线引脚的焊接与外接走线。

　　设计过程中，首先要匹配内部绕组骨架的外形尺寸，壳体内腔的宽度尺寸比骨架最大外形大0.2mm的装配间隙，长度方向预留0.15mm的轴向窜动间隙，避免注塑件收缩率波动导致装配卡滞。卡位凸台的位置需要和骨架上的卡槽一一对应，每个凸台的卡接深度控制在0.8mm，既保证卡接后不会松脱，也不会因为卡接过深导致拆卸维护时出现壳体断裂。壳体底部做了平直的安装基准面，平面度控制在0.1mm以内，安装时可以直接贴合在PCB板或者设备安装基板上，不需要额外调整平面度，配合壳体两端可选的安装孔位，可以用螺丝或者背胶快速完成固定。

　　从安装边界来看，这款壳体的整体长度控制在120mm以内，宽度12mm，高度8mm，属于小型化的配套壳体，不会占用过多的设备内部空间，适合在空间紧凑的内置电源模块中使用。壳体的外表面做了细磨砂处理，既可以避免注塑过程中产生的缩痕影响外观，也能在装配抓取时增加摩擦力，减少滑落的概率。需要注意的是，这类塑料外壳的耐温范围匹配常规电子器件的工作温度，在-20℃到85℃的环境下不会出现形变、脆化问题，能够满足大多数民用、工控类电子设备的使用环境要求。在结构验证阶段，需要重点测试卡位的拉脱力，保证在5N的轴向拉力下，内部骨架不会从壳体中脱出，同时还要做绝缘耐压测试，确保壳体侧壁能够承受1500V的交流电压不被击穿，满足电气安全的相关要求。
