多规格工业铝型材截面结构三维设计

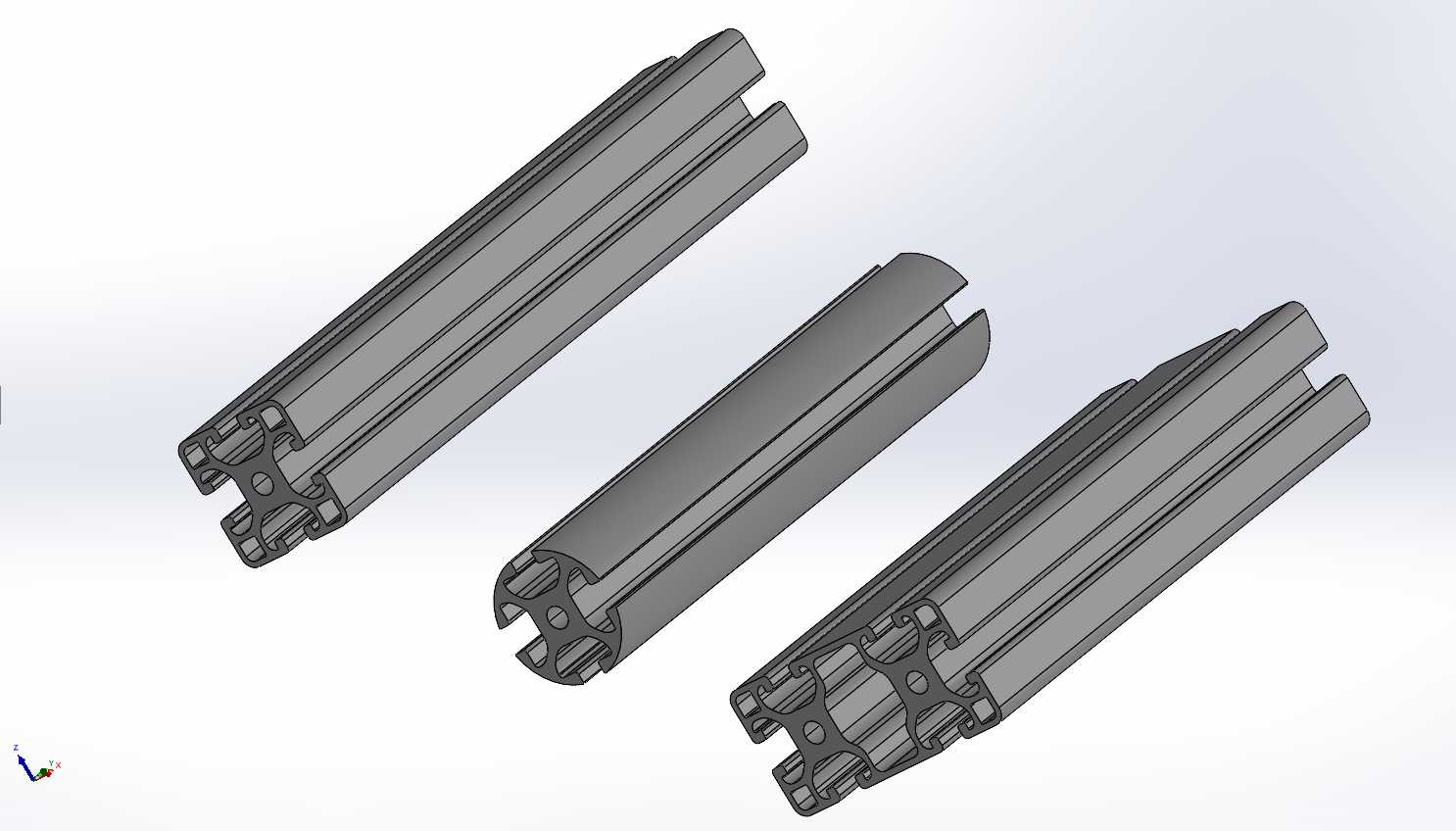

　　这次做的三款不同截面的铝型材，是针对不同承重需求的框架场景设计的，最左侧的欧标40系列槽型型材，槽宽适配常规M6T型螺栓，主要用来做轻载防护栏、设备侧封板的安装基材，截面的四个空腔做了等壁厚设计，壁厚控制在2mm，单米重量控制在1.8kg左右，既保证侧面安装面板时的螺丝咬合深度，也不会因为过重增加整体框架的负载；中间的圆管型带槽型材，是专门为旋转类工装架设计的，外圆直径40mm，圆周方向均匀分布四条安装槽，配套专用的旋转扣件可以实现360度任意角度固定，常用在物料周转车的挂杆、工位器具的可调悬臂上，圆形截面的抗扭性能比方管更好，挂装偏重的工装夹具时不会出现截面变形的问题；最右侧的重载型80系列双槽型材，是给大型设备的主机架做的，截面壁厚做到了3mm，内部设置了十字加强筋，单米承重可以达到每米150kg的均布载荷，双槽设计可以同时在两个垂直方向安装附件，不用额外加装转接件，适合做输送线的主体主梁、大型设备的底部支撑框架。在非标自动化设备、生产线防护围栏、物料输送机架、设备操作工作台这类场景里，铝型材是搭建主体框架最常用的基材，不用焊接、可反复拆装调整的特性，让它在小批量定制化设备搭建里的应用占比逐年提升，很多做设备改造的车间，甚至会常备不同截面的铝型材做临时工装架，调整产线布局时不用动火切割，只需要配套角件、螺栓就能快速重组结构。

　　设计的时候首先考虑的是安装边界的通用性，所有型材的安装槽尺寸都统一适配行业通用的T型螺栓、滑块螺母，不用单独开模做配套紧固件，截面的端部连接孔位也和常规的端盖、脚轮安装板尺寸匹配，用户拿到模型后直接调用标准件库的配件就能完成装配，不用重新核对安装孔位。其次是截面的受力合理性，轻载型材的空腔做了圆角过渡，避免挤压生产时出现应力集中导致的型材变形，重载型材的加强筋位置是按照简支梁受力的弯矩分布设置的，在受力最大的截面中性轴位置做了加厚处理，不会出现局部受力过载的凹陷问题；圆型材的槽底做了加厚设计，因为旋转扣件的锁紧力会集中在槽底位置，太薄的话长期锁紧会出现槽口变形，导致扣件滑动移位。

　　实际选型的时候，很多新手设计师容易忽略型材的安装槽方向和后续附件的匹配问题，比如做围栏的时候如果选了槽口朝向内侧的型材，安装亚克力板的时候就需要从内部拧螺丝，后期维护拆板非常麻烦，这三款型材在建模的时候就把不同安装方向的槽位做了明确的区分，轻载方型型材的四个槽口分别朝向四个垂直方向，不管是做外侧封板还是内部安装走线槽都有对应的安装位；圆型材的槽位是对称分布的，不管悬臂转到哪个角度，都有槽位可以固定附件；重载型材的双槽是相邻垂直分布，主梁安装的时候一个槽用来固定输送线的导轨，另一个槽可以安装拖链、传感器支架，不用在型材上额外打孔攻丝。

　　另外建模的时候特意还原了铝型材挤压成型的工艺特征，所有的内角都做了R0.5的圆角，没有尖锐的直角，符合铝型材挤压生产的工艺要求，不会出现模型能画出来但实际生产不出来的问题，截面的尺寸公差也按照工业铝型材的通用公差做了预留，槽口宽度公差控制在±0.2mm，保证配套的T型螺栓能顺利滑入又不会出现过大的间隙。做设备框架设计的时候，很多人会直接调用现成的型材模型，但现成的模型往往没有区分不同壁厚、不同槽型的差异，选型的时候容易选错，导致后期采购回来的型材承重不够，或者配件装不上，这三款模型是按照实际常用的三个应用场景做的差异化设计，每个截面的参数都对应实际量产的型材规格，装配的时候可以直接根据框架的受力位置选择对应型号，不用再反复核对截面参数，能减少很多前期选型的工作量。比如做小型工作台的框架，用轻载40系列就足够，台面铺15mm厚的密度板，承重200kg完全没有问题；做物料周转车的挂架，用中间的圆型材，挂装不同的工装盒时可以随意调整角度，拿取物料更顺手；做长距离的输送线主梁，用重载80系列，跨度做到2米的时候中间不用加额外的支撑腿，不会出现主梁下弯的问题。
