嵌入式船型翘板微型电源开关结构设计

　　这类微型翘板电源开关是低压电气回路里最常见的通断执行元件，日常在小型家电、桌面工控终端、测试治具、车载附属电器、便携电子设备的面板上都能见到它的身影，核心作用就是在不超过额定电流电压的回路里，实现单路或双路电源的手动通断切换，相比旋钮开关、拨动开关，它的操作按压面更大，戴薄劳保手套也能准确操作，误触概率比微型拨动开关低很多。

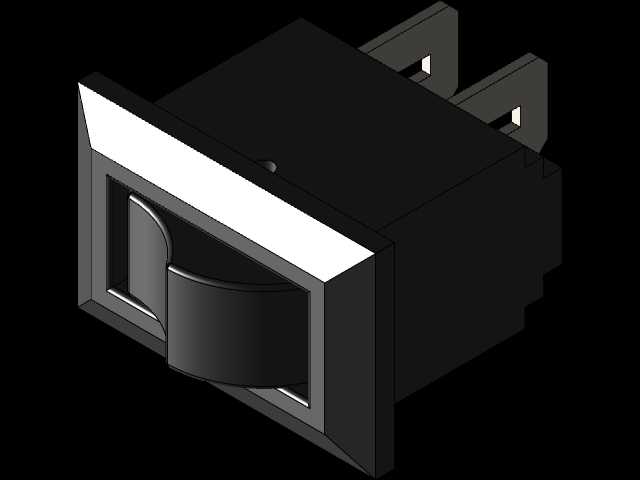

　　从结构设计逻辑来看，这款开关采用了嵌入式卡扣安装的结构，前端的装饰边框比壳体主体宽出一圈，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关主体从面板正面推入，后端两侧的弹性卡扣就会自动卡在面板背面，不需要额外打螺丝固定，装配效率比螺丝固定式的开关高很多，适合流水线批量装配的场景。开关的操作翘板做了内凹式的弧形设计，按压时手指的贴合度更好，不会出现打滑的情况，翘板和边框之间预留了均匀的活动间隙，既不会因为间隙过大进灰，也不会因为间隙过小出现卡滞，按动时的行程控制在3到5毫米之间，按压力度设置在1.5牛到2.5牛的区间，既不会因为太轻容易误碰，也不会因为太重导致操作手感生涩。

　　从安装边界尺寸来看，这款开关的前端面板边框为正方形，边长适配常规的15*21毫米标准面板开孔，壳体主体的深度控制在20毫米以内，后端的接线引脚采用了快插式焊片结构，引脚间距符合安规要求的电气间隙，爬电距离满足低压电器的相关安全标准，不需要额外做绝缘隔离处理，焊接或者插装接线端子的时候都有足够的操作空间，不会因为引脚间距过小导致接线短路。壳体部分采用了阻燃黑色工程塑料材质，耐温等级可以满足常规电子设备的工作温度范围，在-20℃到85℃的环境下不会出现壳体脆裂、翘板变形的问题，内部的触点采用了银合金材质，导通电阻小，长时间通电的温升控制在安全范围内，额定负载下的通断寿命可以满足常规民用和工业设备的使用要求。

　　在实际选型应用的时候，需要注意这款开关的安装开孔公差要控制在±0.2毫米以内，如果开孔过大，开关装入后会出现松动，运输或者使用过程中可能出现移位；如果开孔过小，强行压入会导致壳体变形，影响内部翘板的活动行程，甚至导致触点接触不良。接线的时候要注意引脚的接线定义，这款开关属于单刀双掷结构，可以实现电源回路的通断，也可以作为两路信号的切换使用，焊接引脚的时候烙铁温度不要过高，焊接时间控制在3秒以内，避免高温传导到开关内部，导致塑料部件融化变形，影响开关的使用寿命。在结构建模的时候，要重点还原卡扣的弹性变形量，翘板的转动轴配合间隙，以及前端边框和安装面板的贴合面平整度，这些细节直接影响开关装配后的实际使用效果，如果卡扣的变形量设计不足，安装时会出现卡扣断裂或者装不到位的情况，如果转动轴的间隙设计过小，翘板按动时会出现卡滞，间隙过大则会出现翘板晃动，操作手感松散的问题。

　　这类微型开关虽然属于小尺寸的电气元件，但在设备整体的人机交互体验里占比很高，操作手感的好坏直接影响用户对设备品质的判断，所以在建模的时候不能只做外形的还原，还要把内部的配合关系、安装结构的细节都做准确，方便结构设计师在做整机面板设计的时候直接调用，不需要再反复核对安装尺寸、调整开孔位置，能有效缩短整机的设计周期，避免因为元件尺寸匹配问题导致后期开模或者装配出现问题。
