圆柱型锂离子电芯结构三维建模

　　这款圆柱电芯的三维建模，完全贴合量产实物的结构特征做还原，建模过程中优先考虑了结构装配的干涉校验需求，所有配合面都预留了实际生产中的公差余量，方便后续做电池包整组设计时直接调用。从应用场景来看，这类电芯广泛覆盖消费电子、小型动力设备、便携储能终端、后备电源模块等领域，小到手电筒、笔记本电脑的内置供电组，大到电动工具、低速代步车的动力电芯簇，都能见到同规格产品的身影，是目前圆柱类锂电产品中应用覆盖面最广的规格之一。

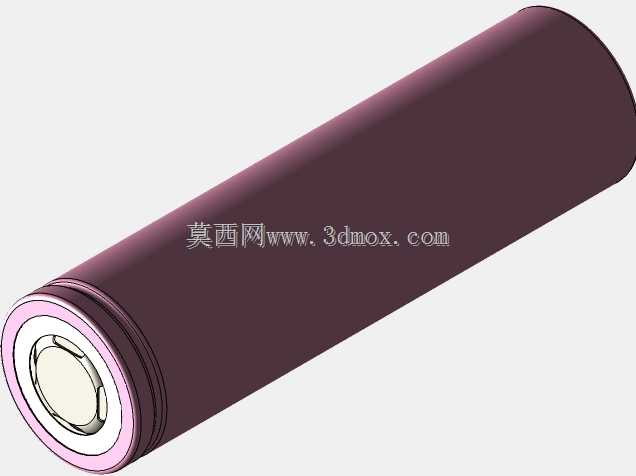

　　模型还原了电芯的完整外部结构，包括钢质外壳的卷绕成型特征、正极位置的绝缘密封圈、凸起的正极帽结构、负极端面的平整焊接面，外壳表面的包覆层厚度也按照实物做了等比例缩放，没有做简化省略。设计思路上完全遵循实物的装配逻辑：正极帽与外壳之间的绝缘圈做了限位结构，避免在整组焊接时出现极间短路的风险，外壳的圆柱度公差在建模时做了约束，保证后续做电池仓适配时，尺寸边界不会出现偏差。

　　从尺寸边界来看，模型严格遵循该规格电芯的通用尺寸规范，直径控制在18mm标准区间，整体长度控制在65mm标准值，两端的极柱凸起高度也和量产产品保持一致，不管是做单节的电池仓结构设计，还是做多节串并联的电池组排布，都可以直接提取模型的外轮廓做干涉检查，不需要再反复核对实物尺寸。外壳的壁厚也按照实际冲压壳体的厚度做了还原，在做热仿真分析时，可以直接赋予对应的壳体材料参数，不需要额外调整壁厚数值。

　　建模时特意保留了电芯端面的细节特征，比如正极帽的泄压刻痕位置、负极面的焊点预留区域，这些细节在做电池组的焊接工装设计时非常实用，可以直接对应焊针的位置排布，避免工装设计时出现位置偏差。外壳的圆柱面做了光滑连续的曲面处理，没有出现建模碎面，不管是导入结构设计软件做装配，还是导入仿真软件做网格划分，都能保证曲面的完整性，不会出现破面需要修复的情况。对于需要做电池包结构设计的工程师来说，这个模型可以直接作为通用件调入装配体，省去了自行测绘建模的时间，也能避免自行建模时出现的尺寸偏差，导致后续开模或者装配时出现干涉问题。
