四位共阳直插式数码显示管结构设计

项目分类:显示屏 发布时间:2025-02-20 ID:942935
  • 四位共阳直插式数码显示管结构设计
  • 四位共阳直插式数码显示管结构设计

  在工业控制终端、小型家电面板、测试仪器示数模块的硬件选型环节,四位段码数码管始终是小成本数字显示方案的核心选型对象,本次建模的直插式四位数码管,完全贴合常规通孔焊接的PCB布局逻辑,可直接匹配多数通用数显电路的安装位,无需额外调整开孔或焊盘位置。从实际使用场景来看,这类数码管常被用于温控器示数、计数器读数、小型电源电压电流显示、电子时钟时分显示等场景,相比点阵屏或液晶段码屏,它的发光亮度更高,在车间强光环境下也能清晰识别示数,且驱动逻辑简单,仅需搭配常规段码驱动芯片即可完成0-9数字及少量字符的显示,无需复杂的通信协议配置,对入门级硬件开发者十分友好。

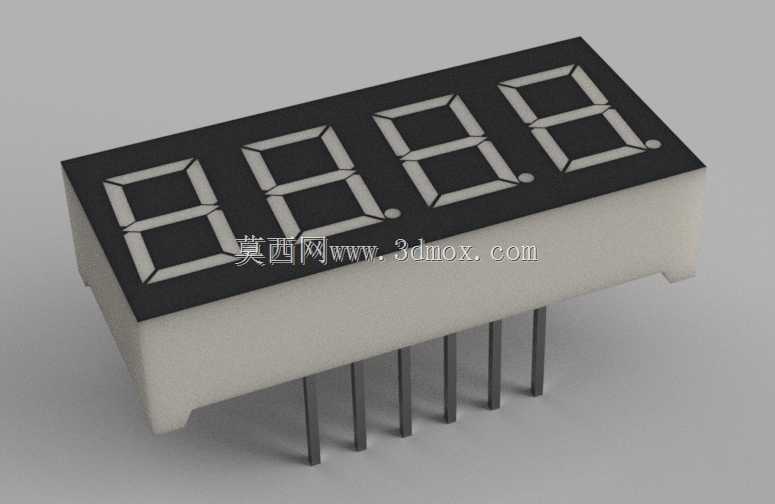

  设计过程中首先确定了段码的排布逻辑,四位数字采用共阳级联设计,公共引脚统一排布在元件本体下方,单根引脚直径匹配常规PCB通孔焊盘的0.8mm开孔尺寸,引脚间距严格遵循2.54mm标准直插间距,可直接适配万用板及量产PCB的布线规则,避免出现引脚错位无法插装的问题。元件本体分为黑色遮光面罩与白色塑封基座两部分,面罩部分做了哑光磨砂处理,可减少环境光在显示面的反光,避免强光下出现示数眩光;每一段发光段的边缘都做了遮光隔断,防止相邻段的光线串扰导致数字显示发虚,比如显示数字1时不会因为侧边段漏光出现多余的亮边。

  从安装边界来看,元件本体的长度、宽度、高度尺寸完全匹配市面上通用四位数码管的安装尺寸,显示面距离PCB板面的高度控制在常规直插元件的高度范围内,不会和周边的电容、电阻等 taller 元件出现空间干涉,焊接后引脚露出PCB背面的长度控制在1.5-2mm区间,既满足波峰焊的吃锡要求,也不会因为引脚过长导致背面布线短路。基座部分采用耐高温PBT材质建模,可耐受波峰焊260℃的高温冲击,不会出现焊接过程中基座变形、引脚偏移的问题;面罩与基座的卡扣结构做了精准的配合间隙设计,装配后无松动缝隙,可阻挡生产过程中的助焊剂蒸汽进入元件内部,避免长期使用后内部积灰导致发光段亮度不均。

  功能层面,每一位数字的七段发光区加右下角小数点都做了独立的发光面建模,小数点位置统一设置在每位数字的右下角,可满足小数位显示需求,比如电压显示时的小数点点位、计时场景下的秒位分隔都可通过点亮对应小数点实现。引脚的排布顺序完全匹配通用四位数码管的引脚定义,硬件工程师在做电路设计时可直接套用成熟的驱动电路,无需重新调整驱动IO口的映射关系,能大幅缩短硬件开发的周期。建模时还考虑了生产装配的公差累积问题,本体的外形尺寸公差控制在±0.1mm范围内,引脚的位置度公差控制在0.05mm以内,即便是量产SMT或手工插装都能顺利完成装配,不会出现卡板、插不进的问题。

  在实际选型替换场景中,这个结构模型可直接用于PCB布局的干涉检查,结构工程师在做面板开孔设计时,可直接提取显示面的轮廓尺寸做面板开窗,开窗边缘与显示面的预留间隙控制在0.2mm即可,既不会漏出内部的塑封基座,也不会遮挡发光段影响示数读取。另外模型还还原了数码管的显示面倾斜角度?不,这款是平面显示的直插数码管,显示面与基座底面平行,安装后显示面与PCB板面平行,适合面板垂直于PCB的安装场景,比如多数台式仪器的前面板显示,数字正对操作人员,视角范围覆盖水平方向±60度,站在仪器侧面也能清晰读取数值,不会出现偏色、看不清的问题。相比贴片式数码管,直插式的结构强度更高,抗振动性能更好,在工业设备、车载小型示数模块这类有振动的使用场景下,不会因为长期振动出现引脚脱焊、显示接触不良的问题,可靠性更有保障。
