西门子落地式电气柜柜体结构设计

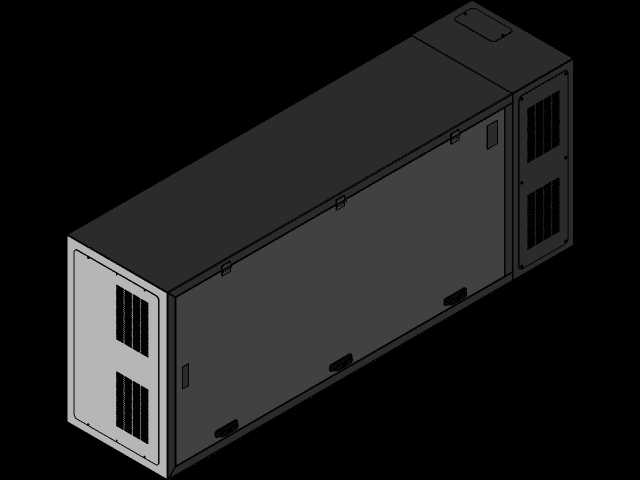

　　这款柜体结构在工业配电场景中适配性极强，日常多用于车间动力配电、生产线设备集中供电、楼宇配电间主回路承载等场景，柜体本身的结构设计完全围绕现场安装、运维、长期运行的实际需求展开。从安装边界来看，柜体整体外形尺寸为宽800mm、深500mm、高2000mm，属于标准落地式柜体尺寸范畴，安装前需要在地面预留不小于宽850mm、深550mm的水平安装基面，基面水平度误差需控制在1mm/m以内，避免柜体安装后出现柜门闭合错位、内部元器件安装应力不均的问题；柜体顶部需要预留至少200mm的走线散热空间，侧面距墙面或相邻柜体的距离不小于100mm，满足柜门完全开启、侧面散热通风的操作要求。

　　设计过程中优先考虑了柜体的结构强度，整体采用拼装式框架结构，框架型材选用冷轧钢板弯折成型，拼接处采用定位卡扣加紧固件的双重固定方式，既保证了柜体整体的抗形变能力，也方便现场拆装调整。柜体正面设置双开门结构，门体侧边加装三点式锁止结构，关闭后可实现IP54级的防护能力，能够阻挡日常车间环境中的粉尘、飞溅水滴侵入柜体内部，避免内部电气元件受环境影响出现故障；门体上预留的通风栅格位置经过气流模拟验证，进风栅格设置在门体下部，出风栅格设置在柜体侧部上方，可形成自然对流的散热风道，无需额外加装强排风装置即可满足常规配电回路的散热需求，减少后期运维的配件更换成本。

　　柜体内部预留了多层安装梁的固定孔位，安装梁可根据内部元器件的尺寸灵活调整高度，适配不同规格的断路器、接触器、接线端子排等配电元件的安装需求；柜体底部预留了标准化的电缆进线孔，孔位配备可拆式密封胶圈，穿线完成后可实现进线处的密封防护，同时避免电缆在穿线处被金属锐边割破绝缘层。在细节设计上，柜体门板内侧预留了接地端子安装位，可直接连接柜门与柜体框架的接地导线，避免柜门带电引发安全隐患；柜体背部设置了可拆卸的安装背板，背板通过快拆螺丝固定，当需要在柜体背部接线或者维护后部元件时，可直接拆下背板操作，无需将整个柜体从安装位移出。

　　针对现场可能出现的搬运需求，柜体顶部预留了标准吊环安装孔，底部设置了叉车搬运槽，既可以通过吊具进行高空吊装就位，也可以通过叉车进行短距离转运，适配不同施工现场的搬运条件。这款柜体的结构设计完全贴合工业现场的实际使用需求，没有冗余的装饰性结构，所有结构特征都围绕安装便捷、运维高效、运行可靠三个核心目标展开，结构建模过程中所有的安装孔位、拼接缝隙、门体开合行程都经过实际干涉验证，可直接用于生产下料或者配电方案的布局选型参考，建模时还原了柜体的所有结构细节，包括折边的圆角、锁具的安装位、通风栅格的排布尺寸，能够直接导入装配场景进行整体布局校验，避免后期现场安装出现尺寸干涉问题。
