GE TFJ塑壳式框架断路器三维结构

　　在低压配电系统的终端与主干回路衔接处，塑壳框架断路器始终是承担过载、短路、欠压保护的核心执行器件，这款GE TFJ系列框架断路器的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有冗余的装饰性结构，每一处造型都对应实体器件的功能边界。从应用场景来看，这类器件普遍部署在工厂车间低压进线柜、商业建筑配电竖井、数据中心UPS输出回路这类对供电连续性要求较高的位置，既要在回路出现异常电流时毫秒级切断故障，也要避免误动作影响正常生产供电，因此结构设计上的每一处细节都直接关联保护特性的实现。

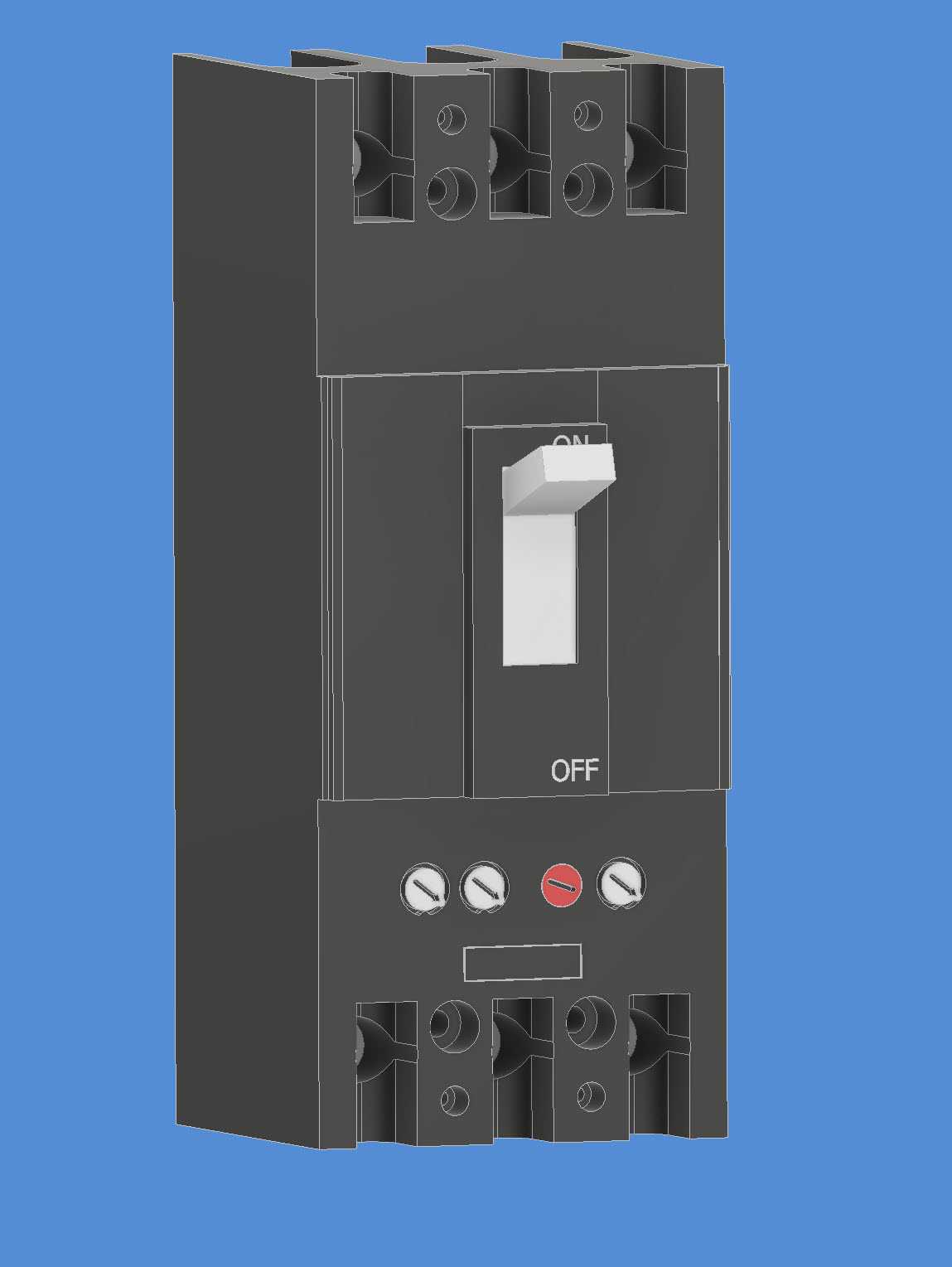

　　从功能特性对应的结构来看，正面突出的操作手柄是人机交互的核心部件，手柄的行程角度、握持尺寸完全符合低压电器操作的人机工程要求，ON/OFF标识的位置对应手柄的两个稳定工位，运维人员在柜前巡检时无需额外测量，仅凭手柄位置就能判断回路通断状态，手柄下方的操作机构腔做了内凹设计，既避免柜内布线剐蹭操作机构，也能在分断短路电流产生内部电弧时，阻挡高温气体直接喷向操作面，保障运维人员安全。器件下部排布的四个调节旋钮，分别对应长延时过载保护、短延时短路保护、瞬时短路保护的动作阈值整定，还有一个红色的试验按钮，用于定期验证脱扣机构的动作可靠性，旋钮的排布间距预留了螺丝刀操作的空间，不会出现整定参数时相邻旋钮互相干扰的问题，红色按钮的色彩区分也符合工业器件安全色的使用规范，避免运维人员误操作。

　　进出线端的接线端子排布在器件上下两端，每相端子都做了独立的隔舱设计，不同相的接线位之间有凸起的绝缘隔断，避免大电流工况下不同相的线缆端头因为积灰、凝露产生爬电现象，端子的接线孔尺寸对应额定电流下的线缆压接需求，预留的螺栓紧固空间可以适配标准扭矩扳手的操作角度，不会因为空间不足导致压接力矩不够，长期运行出现端子发热的问题。整个器件的外壳采用高强度热固性塑料材质的结构造型，侧壁的加强筋走向完全对应内部灭弧室、脱扣器的安装支撑位置，既可以降低外壳壁厚实现轻量化，也能承受短路分断时内部产生的冲击压力，不会出现外壳开裂的情况。

　　从安装边界来看，这款断路器的背部安装孔位间距完全匹配标准低压配电柜的安装梁尺寸，整体宽度、高度、深度的尺寸链严格按照工业配电柜体的安装空间设计，安装时不需要额外对柜体进行打孔改造，器件与柜门之间的安全距离满足低压配电规范的要求，不会出现柜门关闭时挤压操作手柄或者二次接线的问题。建模过程中对内部结构的还原也兼顾了结构设计人员的选型参考需求，灭弧室的安装位置、脱扣器的排布空间、二次接线端子的引出位置都和实体器件一致，设计人员在做柜体三维布局时，可以直接调用这个模型核对安装间隙、走线空间，提前规避干涉问题，不需要反复对照二维样本核对尺寸。

　　不同于普通家用微型断路器，这类框架式塑壳断路器的额定电流覆盖范围更广，分断能力更强，能够承受更大的短路电流冲击，因此结构上的强度设计、绝缘设计都有更高的要求，建模时对外壳的拔模角度、部件之间的装配间隙都做了精准还原，比如上下端盖的卡扣配合位置、操作手柄与外壳的缝隙宽度，都和实际量产产品的公差要求匹配，不会出现模型装配干涉或者间隙过大不符合实际工艺的问题。对于从事低压配电结构设计的工程师来说，这个模型既可以用来做柜体布局的干涉检查，也可以参考其结构设计思路，理解低压断路器在绝缘、操作、保护、安装各个维度的设计逻辑，在自主开发同类配电产品时规避常见的结构缺陷。
