港口码头双体储油加油罐体结构设计

　　这套双体立式储油加油罐体，主要面向内河港口、沿海小型船舶补给泊位的燃油加注场景设计，区别于普通陆用储油设施，整套结构在设计阶段就充分考虑了码头作业面的荷载限制、船舶靠泊时的晃动传导、海边高盐高湿环境的防腐需求。两个立式圆柱罐体采用对称排布方式，单罐有效容积适配千吨级以下内河船舶单次补油需求，罐体底部采用锥底收口设计，便于罐底残油排空与定期清淤作业，避免长期储油过程中杂质沉积堵塞输油管路。罐体支撑结构采用绿色涂装的型钢桁架支架，支架支腿落点完全匹配码头现有预埋螺栓点位，安装时不需要额外对码头面层进行大规模开凿处理，支腿与罐体连接处设置了减震缓冲垫，能够抵消船舶靠泊时码头面传递的微幅振动，避免焊缝长期受交变应力出现开裂。

　　罐体顶部设置了带安全护栏的操作平台，两个罐体之间通过架空走道连通，走道两侧设置双道防护栏杆与踢脚板，满足运维人员日常巡检、检维修作业的安全通行要求，走道的净宽度满足单人携带工具通行的同时，预留了阀门操作的作业空间。沿左侧罐体外侧设置的斜爬梯，踏步采用防滑格栅板设计，爬梯整体倾角控制在45度以内，降低人员上下攀爬的体力消耗，爬梯与罐体连接点采用可拆卸式抱箍结构，不需要在罐体壁板额外焊接连接件，避免焊接应力破坏罐体壁板的防腐层。罐体顶部的人孔、呼吸阀、量油孔等附件全部按照油品储运规范排布，人孔位置正对爬梯出口，方便检修人员进出罐体，呼吸阀设置在罐体顶部最高点，避免罐内压力异常波动引发安全隐患。

　　整套结构的安装边界充分考虑了码头作业区的通行要求，支架外边缘距离码头通行通道预留足够安全距离，不会影响码头其他装卸作业的开展，罐体底部距离地面的净空高度满足输油管路、阀门、输油泵的安装与操作空间，日常巡检人员可以直接在地面完成罐底阀门的操作，不需要频繁攀爬爬梯。在结构受力设计上，支架的型钢选型经过荷载验算，能够满载状态下承受12级阵风的风荷载，同时考虑了沿海地区台风工况下的附加荷载，支架斜撑的排布方式既保证了结构整体刚度，又尽可能减少了型钢用量，控制整体制造成本。

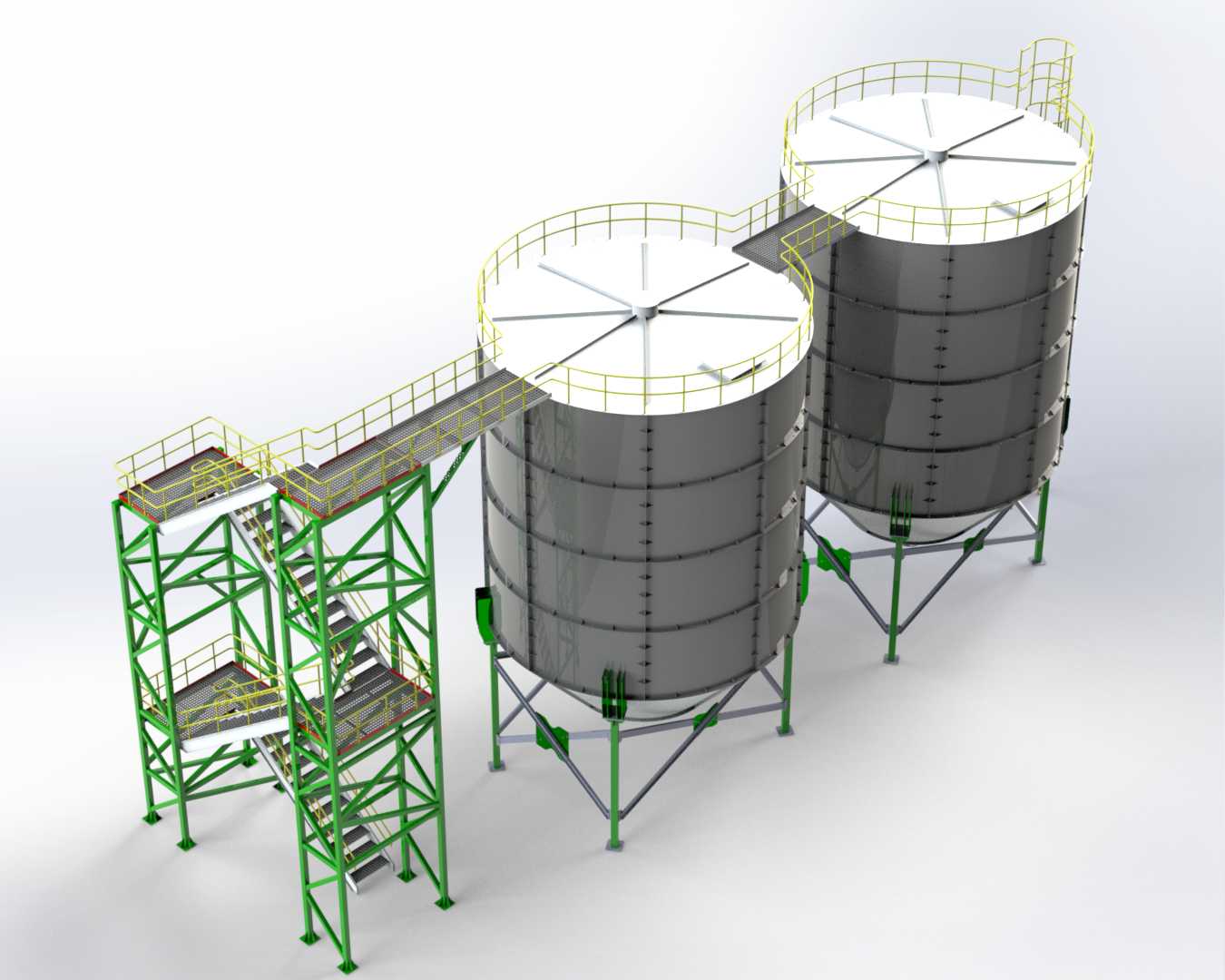

　　罐体壁板采用分段卷制焊接的工艺设计，每段壁板的纵焊缝、环焊缝全部错开排布，避免焊缝集中导致的应力集中问题，壁板厚度从上到下逐步递增，匹配不同液位高度下的液体静压力需求，在保证结构强度的前提下尽可能降低罐体自重。罐顶采用锥形拱顶设计，相比平顶结构具备更好的排水性能，雨天不会在罐顶形成积水，减少罐顶腐蚀风险，拱顶的加强筋排布采用辐射状设计，能够均匀承受顶部操作平台的荷载与积雪荷载。连接两个罐体的架空走道采用桁架式结构，自身具备足够的刚度，人员在走道上行走时不会出现明显晃动感，走道与罐体顶部平台的连接点设置了伸缩缝，能够抵消温度变化导致的结构热胀冷缩变形，避免连接处拉裂。整套模型的结构细节完全还原实际工程的设计逻辑，没有冗余的装饰性结构，所有构件都具备对应的实际功能，从支架的螺栓孔位到爬梯的踏步间距，再到护栏的高度设置，全部符合工业现场的安全规范与作业习惯，能够直接用于同类项目的方案展示、结构选型参考，也可以作为油品储运设备设计的参考案例，帮助设计人员快速理解立式储油罐体的配套结构设计逻辑，减少前期方案阶段的重复建模工作量。
