龙门式等离子火焰数控板材切割设备

　　该套设备面向中厚钢板、不锈钢板、铝板等平面板材的自动化下料场景，常见于钢结构加工厂、重型机械制造车间、船舶分段预制工段、工程机械配套厂以及钣金集中下料中心。车间里的板材从吊装上料开始，先由桥式起重机或叉车将整张板料铺放到格栅式承料工作台上，操作人员在端部控制机柜内导入排样后的切割路径，设备即可按照预设轨迹完成直边、开孔、坡口预留、异形轮廓以及多零件套料切割。相比手持切割，龙门式结构能够把割炬的运动精度、重复定位稳定性和长行程一致性保持在较高水平，减少人工划线、扶枪和二次修磨的工作量。

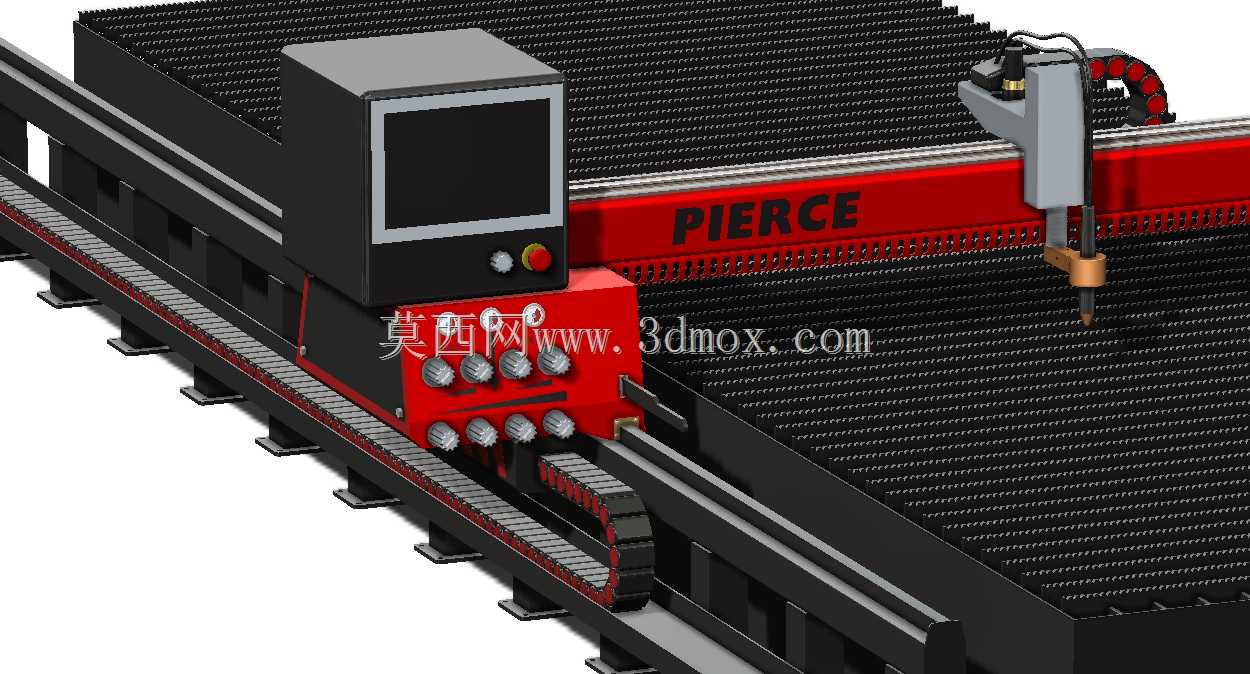

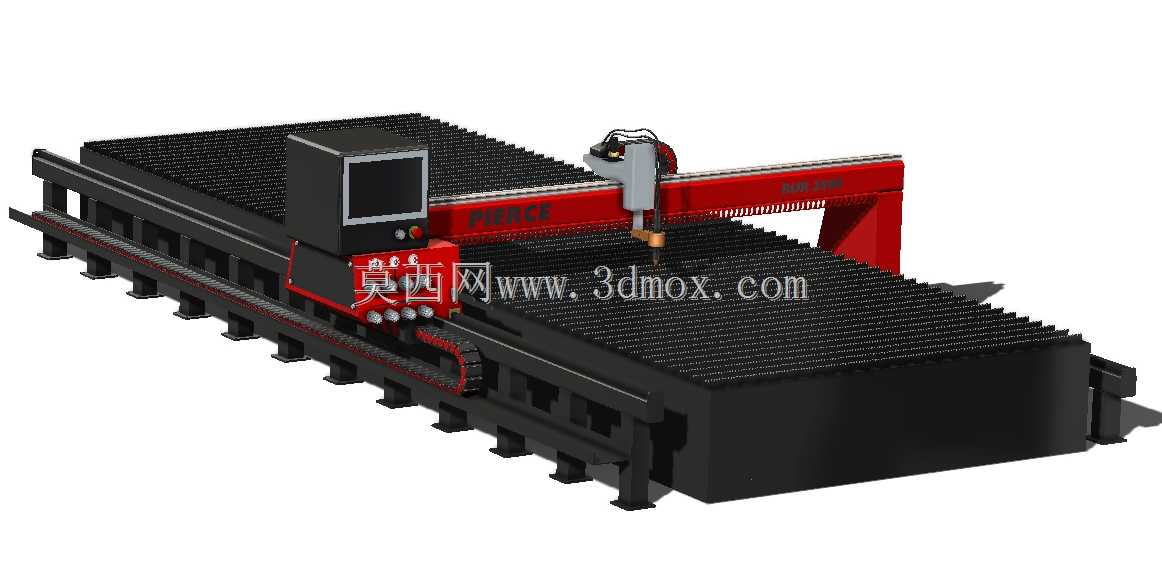

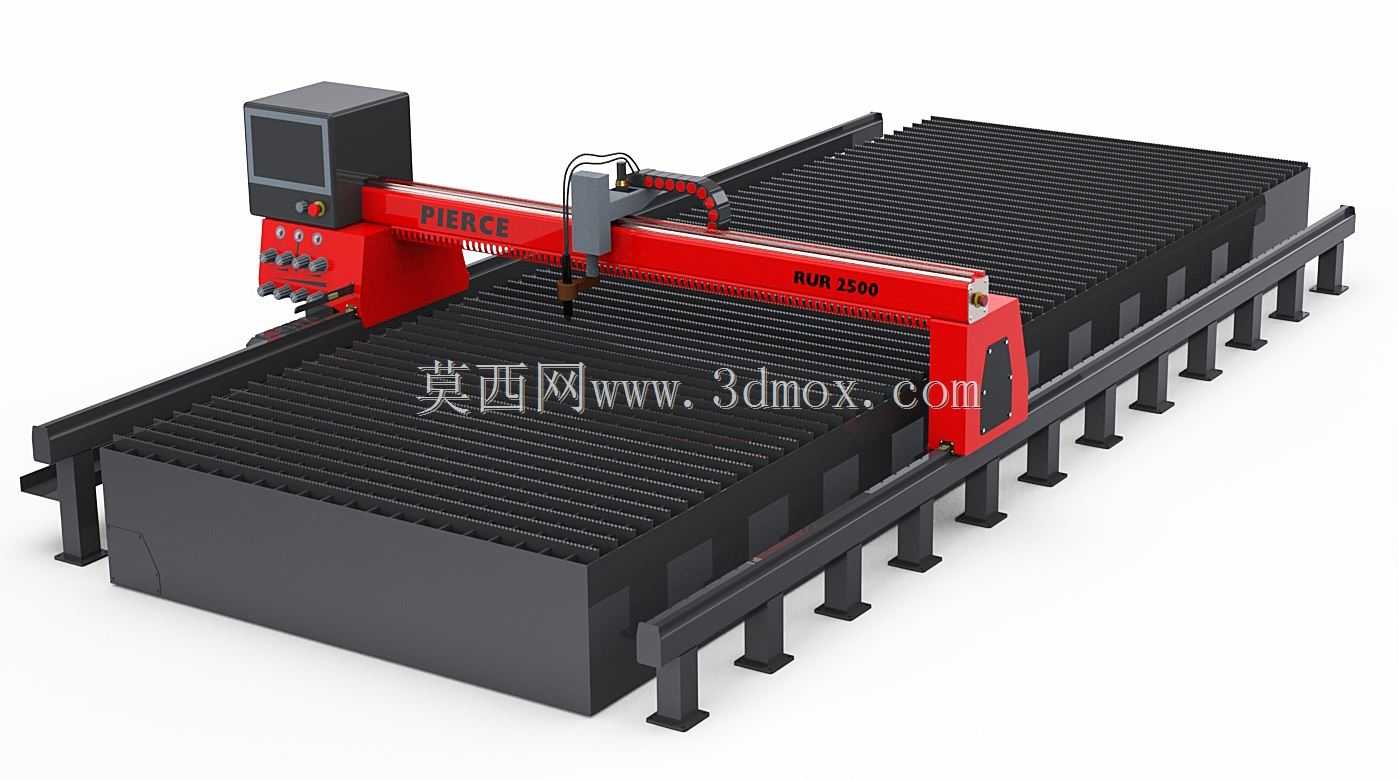

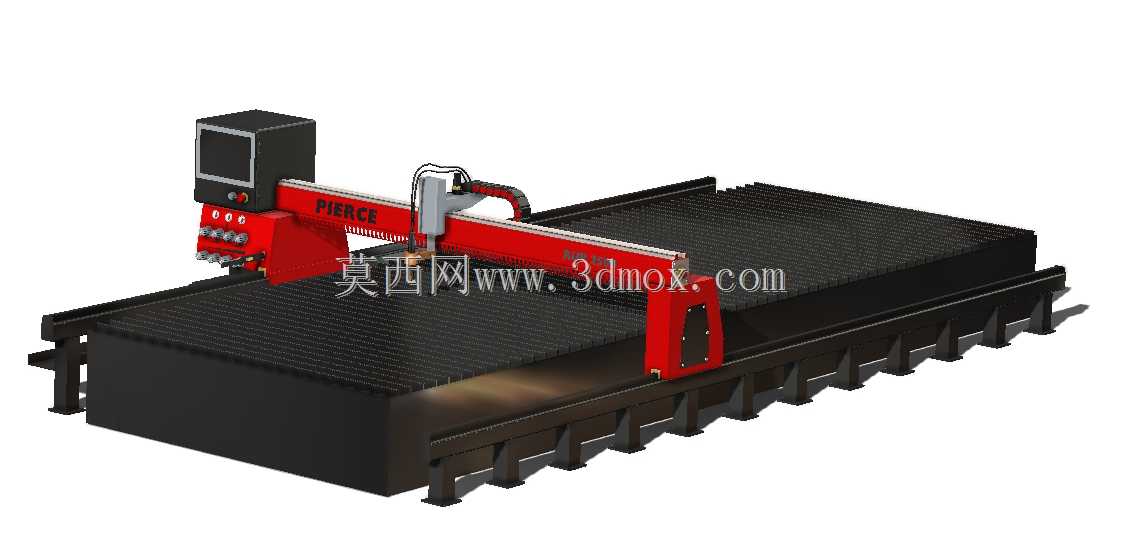

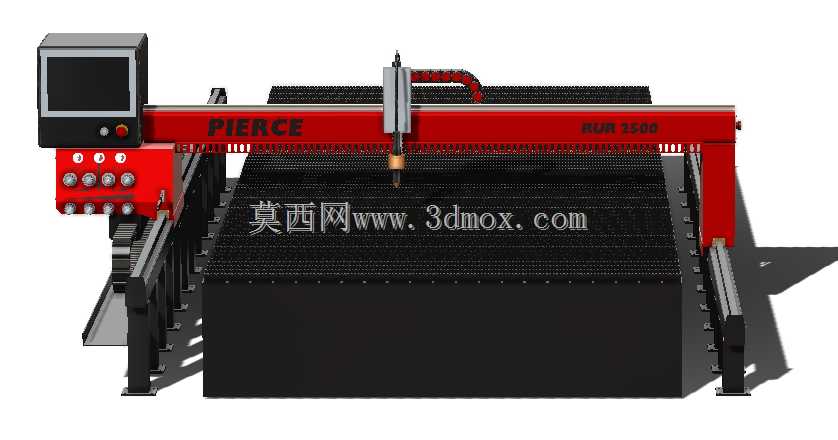

　　设备主体采用双侧纵向导轨加横向横梁的龙门布局。纵向方向由床身两侧的长导轨提供行走基准，端梁内部布置驱动与导向部件，保证横梁在整段行程内不出现明显偏摆；横向横梁承载割炬滑车，滑车沿横梁做X向运动，割炬升降体则负责Z向贴近、穿孔和抬枪避让。 Pierce 标识的控制端设置在横梁一侧，内部集成数控系统、显示操作屏、按钮与调节旋钮，现场人员可以在设备旁直接完成路径调用、割缝补偿、预热时间、穿孔高度和切割速度等参数设定。红色横梁与端梁作为主要外露运动部件，在灰暗的车间环境中具有较好的视觉识别性，也便于巡检人员观察设备运行范围。

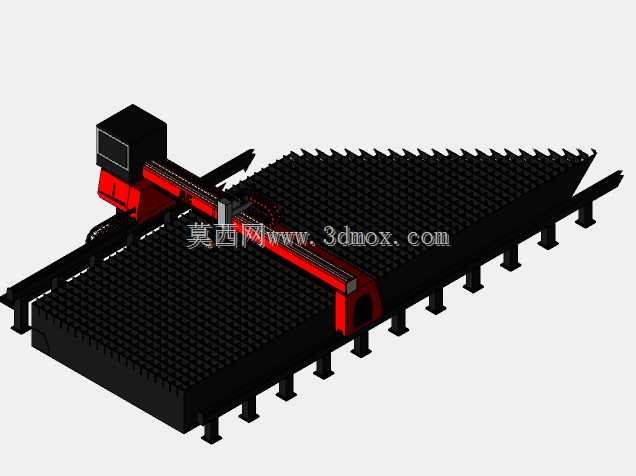

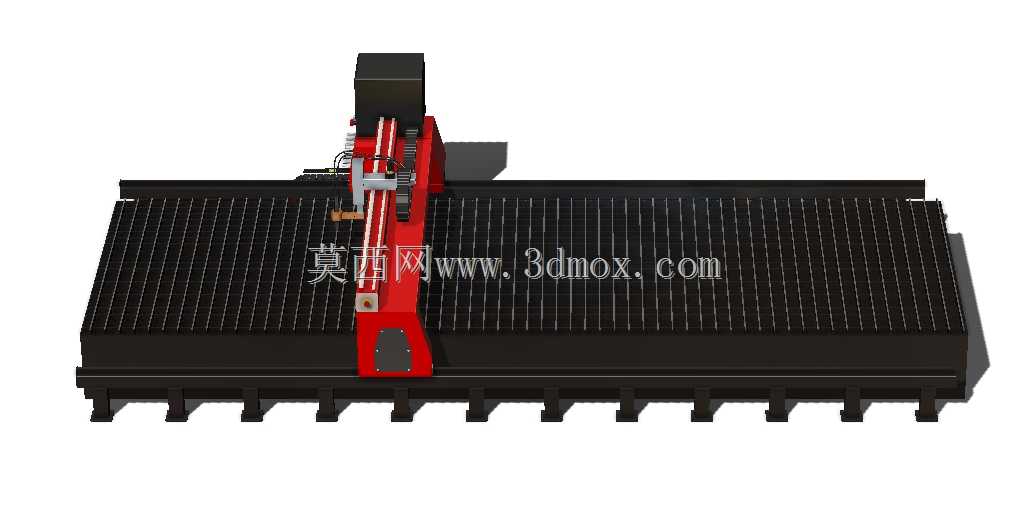

　　工作台采用密集栅条承托结构，栅条沿板材下方均匀分布，既能托住大尺寸板料，又能让切割熔渣、氧化皮和热量向下排出，避免板面直接贴实造成热量反射。工作台周边设置纵向支腿和侧边梁，形成稳定的落地支撑边界；栅条属于易损件，实际使用中可根据烧损情况分段更换，降低维护成本。对于碳钢厚板，设备可配合火焰割炬完成预热与氧气切割；对于不锈钢、铝材以及对热影响区要求更高的薄板，则可切换等离子割炬，利用高温等离子弧实现较快速度的连续切断。两种工艺在同一台龙门平台上配合，可覆盖从薄板精密切割到厚板粗下料的不同生产需求。

　　割炬滑车组件包含升降滑座、夹持机构、防撞连接和管路走线位置。升降体在穿孔前自动下降到设定高度，切割过程中随工艺要求保持割嘴与板面距离，遇到路径结束或快速移位时抬枪，避免碰撞已切割零件。横向拖链和侧向管线把电缆、气管、氧气管路等有序约束在运动部件附近，防止管线在高速往复中拖地、拉扯或与板边干涉。端部操作柜与横梁之间的布置兼顾观察视野和操作安全，工人站在设备侧前方即可看到割炬、板材和控制界面，减少来回走动。

　　从安装边界看，这类设备属于长行程平面加工装备，车间布置时不能只按工作台外形预留位置。纵向导轨两端需要留出驱动维护、限位检查和人员通行空间；横向横梁外侧应保证滑车回零、割炬检修和电缆拖链弯曲半径；工作台上方要满足板材吊装高度，起重机吊钩、吊索和板料翻转区域不能与横梁运动包络干涉。设备前方宜布置上料暂存区，后方或侧方安排成品、废料和熔渣清理通道。地基方面，导轨支撑段需要控制水平度和纵向直线度，支腿承压区域应结合板料最大重量进行基础处理，避免长期满载后出现不均匀沉降。

　　结构建模时，导轨、端梁、横梁、滑车、升降体和工作台栅条应分层建立，便于后续检查运动行程与装配关系。横梁跨度与导轨间距决定可加工板材宽度，纵向床身长度决定单张板料的有效切割长度；栅条顶面构成实际承料平面，割炬最低穿孔位置、最高避让位置和横梁下净空都需要在三维环境中核对。对于选型人员，还要结合常用板厚、材料种类、切割节拍、除尘方式和后续焊接坡口要求，决定等离子电源能力、火焰割炬配置、抽风除尘台形式以及防撞调高装置。整体来看，该设备的核心价值在于把大型板材的仿形切割从人工经验转变为稳定的数控路径加工，使下料件尺寸一致性、材料利用率和车间连续生产能力得到明显提升。
