树莓派适配高画质工业相机镜头结构

　　在嵌入式机器视觉项目落地过程中，适配树莓派平台的成像组件选型往往存在适配缺口，多数现成镜头要么接口公差过大无法与树莓派HQ相机底座紧密贴合，要么光学结构冗余占用过多安装空间，无法满足紧凑工位的部署需求。这款镜头结构在设计之初就锚定树莓派HQ相机的安装基准，从接口配合公差入手，将C/CS接口的配合间隙控制在0.02mm以内，避免成像过程中出现光轴偏移导致的画面边缘虚焦问题。

　　从实际应用场景来看，这类镜头可覆盖工业流水线小件缺陷检测、实验室小型观测平台图像采集、户外低功耗监控点位成像、教育类机器人视觉导航等多个场景，不同场景对镜头的景深、通光量、调焦行程的要求存在明显差异，设计过程中没有采用消费级镜头的固定焦距方案，而是预留了连续调焦行程，调焦环的阻尼力矩控制在0.15N·m到0.2N·m之间，既可以手动快速调整对焦位置，调焦完成后也不会因为设备运行的轻微震动出现焦点漂移。

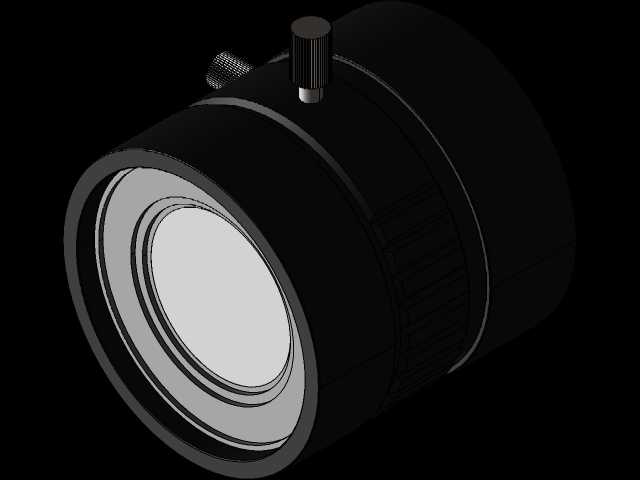

　　镜头的外形结构采用分段式设计，前端光学镜筒直径控制在42mm，整体伸出长度从安装基准面算起为38mm，不会在树莓派主板周边形成过大的结构干涉，哪怕是搭配紧凑的亚克力保护外壳，也不需要额外对壳体进行二次裁切改造。镜筒侧面设置的锁紧旋钮采用滚花防滑结构，旋钮的行程为3mm，拧紧后可以直接顶住内部调焦镜组的滑动壁，完全锁死调焦位置，适合长期固定点位的视觉检测场景使用，不需要定期重新校准焦点。

　　结构设计过程中平衡了细节还原度与建模效率，没有为了追求外观的极致精细添加对装配无意义的装饰特征，所有结构特征都服务于实际装配需求：镜筒外壁的防滑齿纹深度为0.5mm，齿距1mm，手动旋转调焦时不会出现打滑；镜筒内壁做了阶梯式消光槽设计，减少镜片之间的杂光反射，避免强光场景下画面出现眩光鬼影；接口位置的定位止口深度为2.5mm，安装时可以直接卡入相机底座的定位槽，不需要反复调整光轴同轴度。

　　从安装边界来看，镜头的最大外径没有超过树莓派HQ相机底座的安装孔位分布圆，搭配M2固定螺丝安装时，螺丝可以从镜头外侧顺利穿入底座螺孔，不需要预留额外的扳手操作空间，哪怕是在多相机阵列排布的场景中，相邻镜头的最小中心距可以控制在45mm，大幅提升视觉检测工位的空间利用率。镜组的支撑结构采用薄壁圆筒设计，壁厚均匀控制在1.8mm，既保证了结构强度，不会因为日常拆装出现形变，也尽可能控制了整体重量，整组镜头重量控制在65g以内，不会对树莓派的相机接口造成额外的负重应力，避免长期使用后接口出现形变松动。

　　考虑到嵌入式视觉项目经常需要搭配不同规格的滤光片使用，镜头前端预留了标准的滤光片安装螺纹，可直接适配市面上常见的40.5mm口径滤光片，不需要额外加装转接环，减少了光路中的额外玻璃元件，降低了光线损耗，在低光照场景下也能保证足够的进光量，提升画面的信噪比。调焦环的转动角度范围为120度，覆盖了从0.1m物距到无穷远的对焦范围，不管是近距离的微距缺陷检测，还是远距离的场景监控，都能调整到清晰的成像位置，不需要更换不同焦距的镜头，降低了项目的配件成本。
