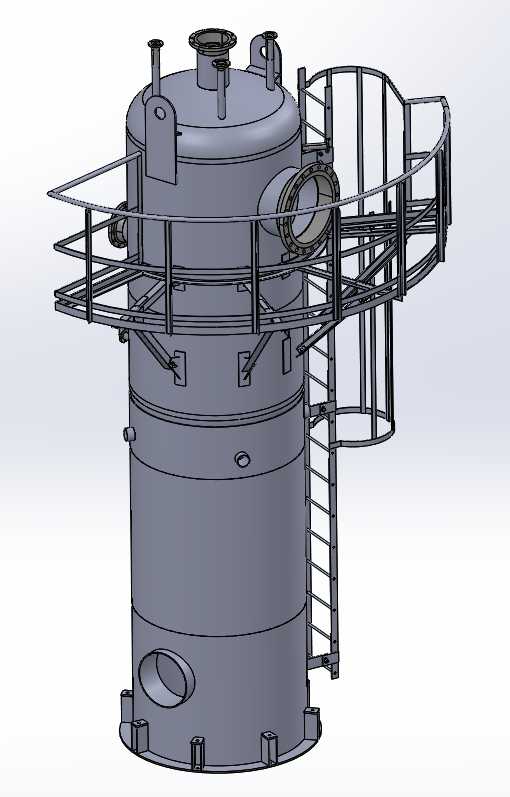

立式带操作平台工业罐体结构设计

　　做这类立式罐体的三维结构设计，首先要锚定现场安装的实际边界，这类设备多布置在厂区露天装置区，底部通过裙座上的地脚螺栓与混凝土基础锚固，设计时要提前核对基础预埋螺栓的孔位间距、螺栓规格，避免现场安装时出现孔位错位的问题。罐体本体采用立式圆筒形结构，上下封头采用标准椭圆形封头，承压稳定性更好，相比平封头能降低壁厚需求，控制整体制造成本。

　　从现场操作需求出发，罐体中上部设置了环形操作平台，平台宽度满足单人侧身操作阀门、巡检的通行需求，平台边缘设置双横杆防护栏杆，栏杆高度符合工业操作平台安全规范，防止巡检人员高空坠落。平台与地面之间设置直爬梯连接，爬梯踏步采用防滑圆钢制作，爬梯与罐体侧壁通过焊接支架固定，爬梯外侧设置护笼，护笼的竖向筋条间距、水平环向间距都满足高空作业安全要求，避免人员攀爬时发生坠落风险。

　　罐体上的接口布局要结合工艺管线走向提前排布，顶部设置了多个不同规格的接管口，分别用于介质进料、排气、仪表安装，其中大口径接管带配对法兰与加强圈，避免开孔处应力集中导致罐体变形；罐体侧壁中部设置了人孔，人孔采用回转盖带颈对焊法兰结构，方便检修人员进入罐体内部进行清理、检修作业，人孔位置刚好与环形操作平台齐平，操作人员站在平台上即可完成人孔的开闭操作，不需要额外搭设临时脚手架。罐体下部侧壁设置了出料接口，底部裙座上预留了排污口接口，方便停机时排空罐内残留介质。

　　结构设计时要重点考虑载荷分布，环形操作平台的载荷按照常规工业检修载荷取值，不仅要承受操作人员的重量，还要考虑临时放置检修工具、小型配件的载荷，平台支撑采用三角筋板与罐体侧壁焊接，筋板的厚度、焊接高度都经过载荷校核，避免平台长期承重出现变形。爬梯的固定支架间距控制在合理范围，避免爬梯过长出现晃动，影响攀爬安全。罐体底部裙座上设置了多个均匀分布的地脚螺栓孔，孔位采用长圆孔设计，允许一定的安装误差，降低现场安装的对位难度。

　　这类罐体的应用场景覆盖化工、建材、环保等多个领域，可作为物料缓存罐、反应静置罐、水处理过滤罐体使用，不同应用场景下可以调整罐体的壁厚、接口规格、内部构件布局，本次设计的基础结构预留了足够的改造空间，后续如果需要在罐体内部增加搅拌装置、喷淋装置、过滤组件，都可以在现有结构基础上进行调整，不需要重新设计外部支撑与操作结构。

　　建模过程中要注意焊接结构的细节处理，所有接管与罐体的连接部位都要做补强处理，尤其是大口径人孔与进料口，开孔边缘的应力集中区域要通过补强圈增加局部强度，避免承压状态下出现开裂。操作平台的格栅板采用标准化建模，格栅间隙满足防滑、防坠物的要求，平台与爬梯的连接部位做平滑过渡，避免出现突兀的棱角，防止人员通行时磕碰。罐体的外表面预留了保温层安装空间，如果后续需要做保温处理，保温层的厚度不会影响爬梯、平台的正常使用，也不会遮挡各个接口的法兰连接位置，方便后期管线对接与阀门操作。

　　现场安装时，需要先将罐体吊装就位，对齐地脚螺栓孔后进行初拧，调整罐体垂直度后再终拧地脚螺栓，之后再安装爬梯与环形平台的附属构件，最后对接各个工艺管线。日常巡检时，操作人员可以通过爬梯到达环形平台，检查顶部阀门的运行状态、仪表读数，也可以通过人孔观察内部介质情况，操作动线流畅，不需要额外借助其他登高设备，大幅降低日常运维的操作难度与安全风险。
