商用单头燃气汤锅燃烧器结构设计

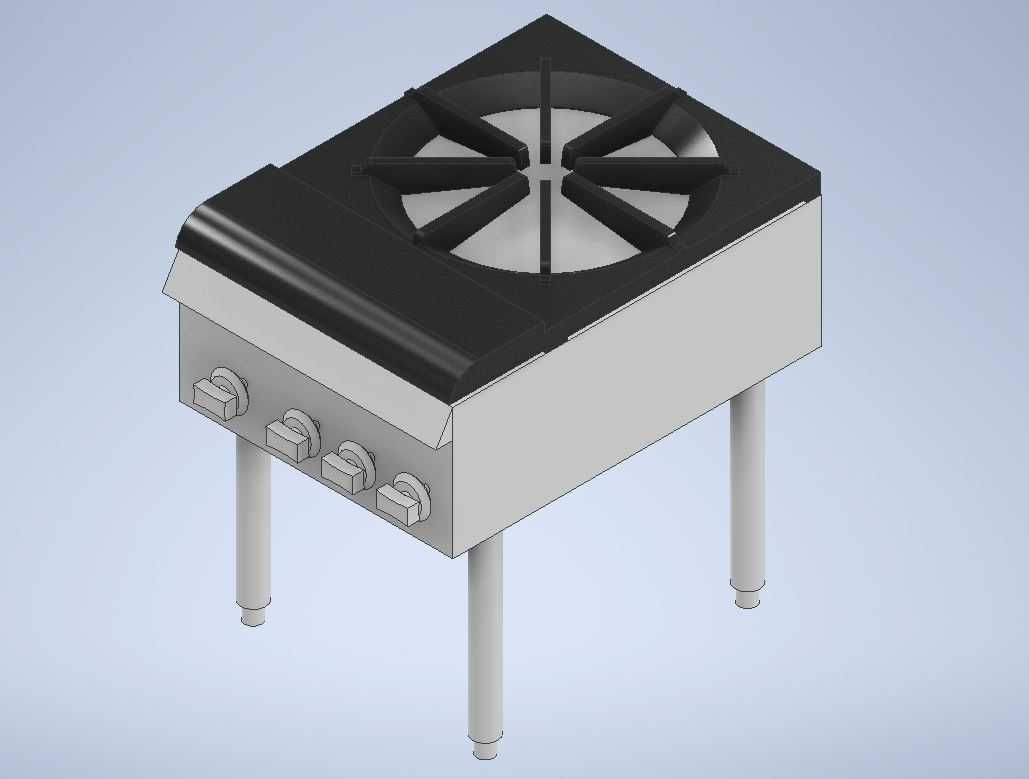

　　这款单燃烧器汤锅配套炉头，主要适配商用餐饮场景里的小型熬汤、卤制、煮制工位，常见于茶餐厅、社区餐饮门店、中央厨房分餐区这类需要持续小容量加热的作业点位，区别于大型炒灶的猛火输出特性，它的火力输出更偏向均匀持续，能满足长时间慢炖、恒温熬煮的工况需求，避免局部过热糊底的问题。从结构设计逻辑来看，顶部采用八辐条分火结构，燃气从中心进气腔分流后，经八个径向布置的火孔通道均匀喷出，配合上方的辐条式稳焰结构，能在风机供风的混合腔内实现燃气与空气的充分预混，燃烧时火焰分布覆盖整个锅底接触面，不会出现中心火力过旺、边缘区域温度不足的情况，同时稳焰筋的设计可以降低厨房内横向气流对火焰的干扰，避免出现离焰、脱火的安全隐患。

　　设备主体的壳体采用折边一体成型结构，四个安装支腿做了等长设计，支腿底端带有定位凸台，安装时可以直接嵌入灶台台面的预留安装孔内，不需要额外做焊接固定，后期维护拆卸时只需向上抬升即可取出炉头，方便清理火孔堵塞的油污、食物残渣。正面布置的四个调节旋钮，分别对应主火进气、副火进气、风量调节、长明火控制四个功能回路，旋钮做了防滑凸点设计，即便手上沾有油污、水渍也能精准调节档位，每个旋钮的转轴处都带有密封胶圈，能阻挡烹饪过程中溅出的汤汁、油污渗入阀体内部，延长控制阀组的使用寿命。

　　设计过程中重点考量了安装边界的适配性，主体壳体的长宽尺寸控制在适配常规400mm直径汤锅的范围，支腿的安装孔位间距匹配市面上主流商用嵌入式灶台的预留开孔尺寸，不需要对现有灶台做二次改造就能直接替换安装；顶部火盖的高度距离灶台台面的距离经过反复校核，保证锅底放置后与火孔的距离处于最佳燃烧区间，既不会因为距离过近导致燃烧不充分产生黄焰，也不会因为距离过远造成热量散失过多、热效率下降。炉头的进气接口布置在壳体后侧，与燃气供气管路的连接位置预留了足够的操作空间，安装时不需要倾斜设备就能完成管路对接，接线、接气管路的走线槽做了圆角处理，避免安装过程中割伤管线绝缘层、密封层。

　　从实际使用的工况适配来看，这款燃烧器可以适配天然气、液化石油气两种气源，只需要更换对应孔径的喷嘴就能完成气源切换，不需要改动整体结构；火盖采用铸铁材质，表面做了高温氧化处理，能承受长时间高温灼烧不变形，日常清理时可以直接取下火盖擦拭，不需要借助专用工具。在三维建模过程中，所有配合面都做了公差匹配设计，比如旋钮与面板的配合间隙控制在0.3mm，既保证旋钮转动顺畅，又不会出现过大间隙导致杂物进入；支腿与安装孔的配合采用间隙配合，公差带控制在H8/g7，安装时能轻松放入，同时不会出现过大的晃动量。考虑到商用厨房的高频率使用场景，所有与燃气接触的密封面都采用了耐油耐高温的氟橡胶密封件，长期在150℃的工作环境下不会出现密封老化失效的问题；壳体的边角位置都做了R3的圆角处理，避免安装、维护过程中划伤操作人员。
