适配多规格铝型材的锤式T型锁紧螺母

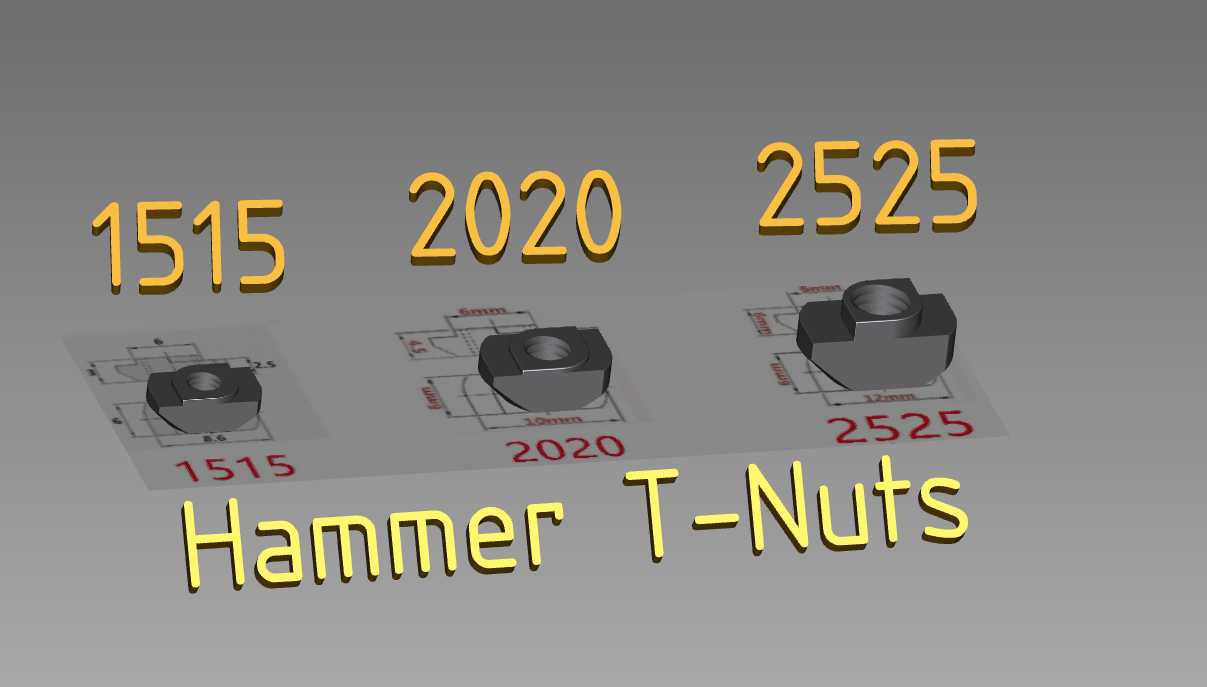

　　在工业铝型材框架搭建的各类场景中，型材槽内的连接件选型直接决定了框架的装配效率、连接强度与后期调整灵活性，锤式T型螺母作为铝型材后置安装的核心紧固件，一直是非标自动化机架、3D打印机框架、工业工作台、物料货架等铝型材结构中用量极大的基础配件。本次设计的锤式T型螺母，覆盖1515、2020、2525三种主流欧标铝型材规格，分别适配M3、M4、M5三种常用螺纹规格，完全匹配对应型材的槽宽、槽深参数，可直接从型材槽的任意位置卡入，无需提前预塞螺母，大幅降低框架改装、附件加装的施工难度。

　　从实际使用场景来看，这类T型螺母解决了传统预置螺母必须在型材裁切前装入槽内的痛点，在已搭建完成的铝型材框架上加装传感器支架、门板合页、走线槽、拖链安装座、工件定位挡块等附件时，无需拆解现有框架结构，只需将螺母顺着型材槽口放入，旋转90度后螺母的锤形头部即可卡入型材槽的内卡槽，配合对应规格的螺栓拧紧后，螺母背部的防滑齿会紧紧咬合型材槽的内壁，避免受力时螺母出现滑移、偏转，连接可靠性完全满足常规工业设备的静载与小幅动载需求。

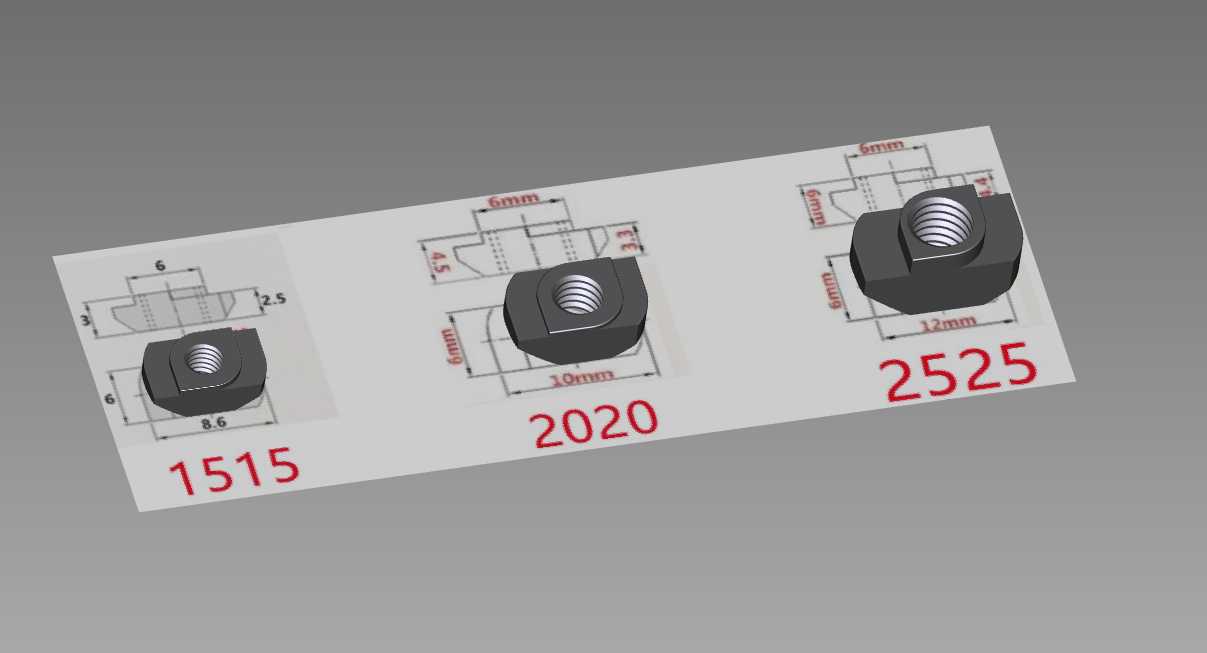

　　设计过程中，首先针对三种规格铝型材的槽型截面做了精准的尺寸匹配：1515型材对应螺母的头部宽度控制在5.8mm，厚度2.2mm，刚好适配1515欧标型材6mm宽的槽口，卡入后头部与槽内台阶的贴合间隙控制在0.1mm以内，既保证装配时的顺畅度，又避免拧紧时螺母出现倾斜；2020型材对应的螺母头部宽度7.8mm，厚度2.8mm，适配2020型材8mm宽的标准槽；2525型材对应的螺母头部宽度9.8mm，厚度3.5mm，适配2525型材10mm宽的槽口。螺纹部分采用标准公制粗牙螺纹，螺纹有效啮合长度不低于对应螺纹直径的1.2倍，保证螺栓拧紧后有足够的螺纹啮合强度，避免滑牙。螺母的整体外形做了圆角过渡处理，没有尖锐棱角，在槽内滑动时不会刮伤型材的阳极氧化层，也不会划伤装配人员的手部。

　　从安装边界来看，三种规格的螺母装入对应型材后，螺母顶面与型材槽口的齐平度控制在0.2mm以内，安装外置附件时，附件的安装面可以完全贴合型材表面，不会出现因为螺母突出导致的装配间隙。螺母的锤形头部两端做了15度的导向斜角，在槽内旋转卡入时，斜角会顺着型材槽的内边缘自动导向，即使是单手操作也能快速完成卡装，不需要额外工具辅助定位。针对实际使用中容易出现的螺母跟转问题，螺母头部与型材槽接触的两个端面做了细密的滚花纹理，当螺栓拧紧力矩达到对应规格的推荐值时，滚花会嵌入型材槽内壁的氧化层，形成足够的静摩擦力矩，完全杜绝拧紧过程中螺母跟转、后期受震动松动的问题。

　　在选型适配层面，这套螺母可以覆盖大部分轻型、中型铝型材框架的连接需求：1515规格的螺母多用于小型桌面设备框架、轻型展示架、小型3D打印机的结构连接；2020规格的螺母是目前自动化行业用量最大的规格，适配大部分常规非标自动化设备的机架、防护栏、工作台框架；2525规格的螺母则用于承载要求稍高的中型框架、物料输送线侧边支架、重型设备的外围防护结构。设计时也充分考虑了不同使用场景的兼容性，螺母的整体厚度控制在对应型材槽深的90%以内，即使是在槽内穿入低压走线的场景下，螺母滑动时也不会挤压到槽内的线材，避免线材绝缘层被刮破的风险。

　　从结构强度角度，螺母的整体受力路径经过优化，螺栓拧紧时的压紧力会均匀分布在螺母头部与型材槽的接触面上，不会出现应力集中导致的螺母头部断裂问题，按照常规工业使用场景的受力计算，单颗M3规格的螺母可承受不低于800N的静态拉拔力，M4规格可承受不低于1200N的静态拉拔力，M5规格可承受不低于1800N的静态拉拔力，完全满足铝型材框架的常规连接受力要求。同时螺母的外形尺寸公差控制在±0.05mm以内，与型材槽的配合间隙合理，既可以在槽内顺畅滑动调整位置，又不会因为间隙过大导致连接后附件出现位置偏移。
