工业厂房用平开式钢质门扇门框组合结构

　　日常做工业建筑围护结构配套选型时，这类平开式钢质门的三维结构参考价值很高，很多刚入行的结构设计人员容易忽略门体与门洞的安装匹配逻辑，只关注门扇本身的造型，实际落地时经常出现开合干涉、密封失效的问题。先从实际应用场景说起，这类钢质门多用于工业厂房的辅助通道门、设备间隔断门、仓储区域的人行通道门，相比普通民用木门，它的抗形变能力更强，能适应车间内温差变化大、偶尔有物料剐蹭的使用环境，部分有隔音要求的动力设备间，也会在门扇内部填充隔音材料，依托钢质壳体的刚性保证长期使用不会出现门扇下坠变形。

　　从设计思路上拆解这个结构，首先要确定安装边界，常规同类型门扇的厚度在40-50mm区间，门框采用折弯型钢制作，单边包边宽度要覆盖门洞墙体的抹灰层厚度，一般预留15-20mm的安装调节余量，避免墙体施工误差导致门框无法嵌入。门扇与门框的铰接侧要预留3-5mm的转动间隙，锁具侧预留2-3mm的配合间隙，门扇底部与地面的间隙控制在5-8mm，既保证开合顺畅，也能减少底部漏风的问题。很多新手建模时会把门扇和门框做成完全贴合的状态，实际生产中这种精度根本无法实现，热胀冷缩加上焊接形变，很容易出现门扇关不上的情况。

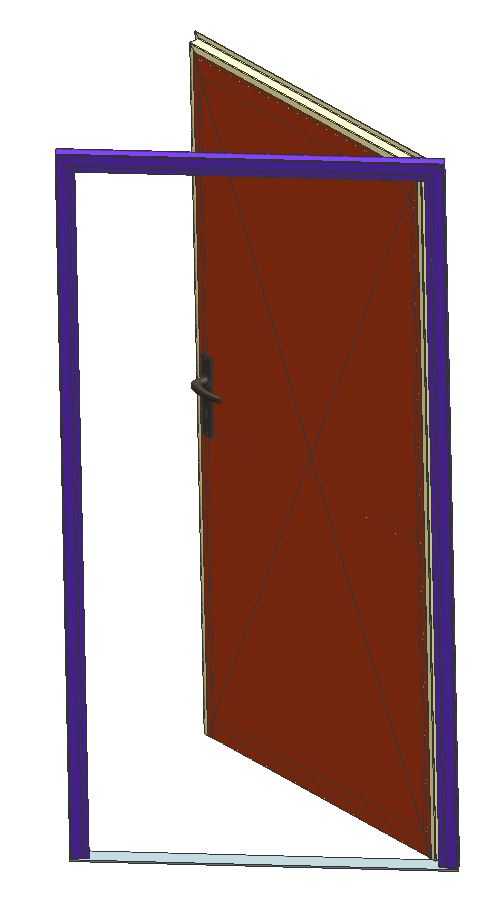

　　再看功能特性，这个模型里的门扇采用整板折弯结构，边缘做了卷边处理，既可以提升门扇整体的抗扭刚度，也能避免钢板锐边造成施工划伤。门框的截面是C型折弯结构，安装时通过膨胀螺栓与墙体固定，门扇内侧可以根据使用需求加装密封条，在有防尘要求的车间场景下，密封条的压缩量要控制在2-3mm，压缩量太大容易导致关门阻力过大，压缩量太小则起不到密封效果。配套的执手锁采用常规工业门配套的分体式锁具，锁舌的伸出长度要保证在15mm以上，避免门扇受外力晃动时出现锁具脱开的问题。

　　实际做项目选型时，还要考虑门体的开合方向，这个模型展示的是单侧外开的结构，要是用在疏散通道上，必须保证开合方向朝向疏散方向，不能反向安装。门扇的重量要和配套合页的承重匹配，单扇宽度超过1米的钢质门，要选用三个合页均匀分布在铰接侧，上下两个合页距离门扇上下边缘的距离控制在门扇高度的1/10位置，中间合页居中布置，这样可以分散门扇的重量，避免长期使用后合页变形导致门扇下坠。很多现场安装的问题都出在合页选型上，要是合页承重不够，用个一年半载门扇就会蹭地面，开关的时候异响严重。

　　建模的时候还要注意工艺合理性，钢板的折弯圆角要匹配所选板材的厚度，1.5mm厚的冷轧钢板折弯内圆角一般取0.5倍板厚，不要做成直角，不然折弯位置容易出现开裂。门框的拼接位置要做45度切角焊接，焊接后打磨平整，保证外观的一致性。如果是有防腐要求的使用场景，比如潮湿的车间或者户外区域，钢板表面要做磷化处理后再喷塑，涂层厚度控制在60-80μm，提升整体的抗锈蚀能力。

　　另外还要考虑安装时的调节结构，门框与墙体连接的螺栓孔要做成长圆孔，长度方向预留10mm的调节量，方便安装时调整门框的垂直度，调整完成后再用密封胶把门框与墙体之间的缝隙填实，避免出现透风漏尘的问题。门扇与合页的连接位置要加装加强垫片，避免开关门的冲击力反复作用导致钢板连接位置撕裂。这些细节在三维建模阶段就要考虑到位，不然出图到生产环节，车间师傅还要反复改图，耽误项目进度。
