100mm深度固定式定向工业脚轮结构

　　这款定向脚轮的结构设计完全围绕工业场景下的重载平稳移动需求展开，轮体采用100mm深度的尺寸规格，适配多数中小型工业设备、工装货架、周转台车的移动支撑需求，在车间物料转运、设备工位调整、轻型仓储货架移位等场景中，能够提供稳定的滚动支撑，避免设备移动过程中出现偏移、卡滞问题。从结构设计逻辑来看，支架采用一体冲压成型的弯折钢板结构，安装面预留两个对称的螺栓固定孔，可直接通过螺栓与设备底部的安装梁锁紧，安装孔的位置公差经过严格校核，适配常规的脚轮安装孔位标准，不需要额外对设备底部进行打孔改型，降低现场安装的适配成本。

　　支架与轮体的连接部位采用实心铆钉铆接结构，轮轴与支架的配合间隙控制在合理范围内，既保证轮体转动的顺畅度，又避免间隙过大导致轮体晃动，在承受额定载荷时，轮轴的剪切应力经过校核，能够满足日常工业场景下的载荷需求，不会出现轮轴变形、断裂的问题。轮体采用圆弧过渡的胎面设计，接触地面的宽度经过优化，在环氧地坪、水泥地面、钢板地面等常见工业地面上滚动时，接触压强分布均匀，不会对地面造成过度压痕，同时滚动阻力较小，操作人员推移设备时不需要施加过大的推力，降低工位调整的劳动强度。轮体侧面的加强筋结构从轮毂延伸至胎面内侧，提升轮体整体的抗挤压能力，在经过车间地面的小幅度凸起、接缝、细小杂物时，轮体不会出现局部凹陷、开裂的问题，延长使用寿命。

　　定向结构的设计决定了这款脚轮只能够沿直线方向行进，通常会与同规格的万向脚轮搭配使用，两个定向脚轮安装在设备行进方向的后端，两个万向脚轮安装在前端，既能够保证设备直线行进时的方向稳定性，避免推行过程中出现走偏、蛇形摆动的问题，又能够通过前端万向轮实现灵活转向，适配车间内狭窄通道的转向、移位需求。安装边界方面，支架顶部的安装面为平面结构，安装时需要保证设备底部的安装面与脚轮安装面完全贴合，避免出现点接触导致支架受力不均，在长期交变载荷下出现支架变形、开裂的问题；轮体最低点到支架安装面的高度尺寸经过严格控制，四个脚轮搭配使用时，高度公差控制在极小范围内，避免设备安装后出现倾斜、个别脚轮悬空不受力的问题，保证每个脚轮均匀承载。

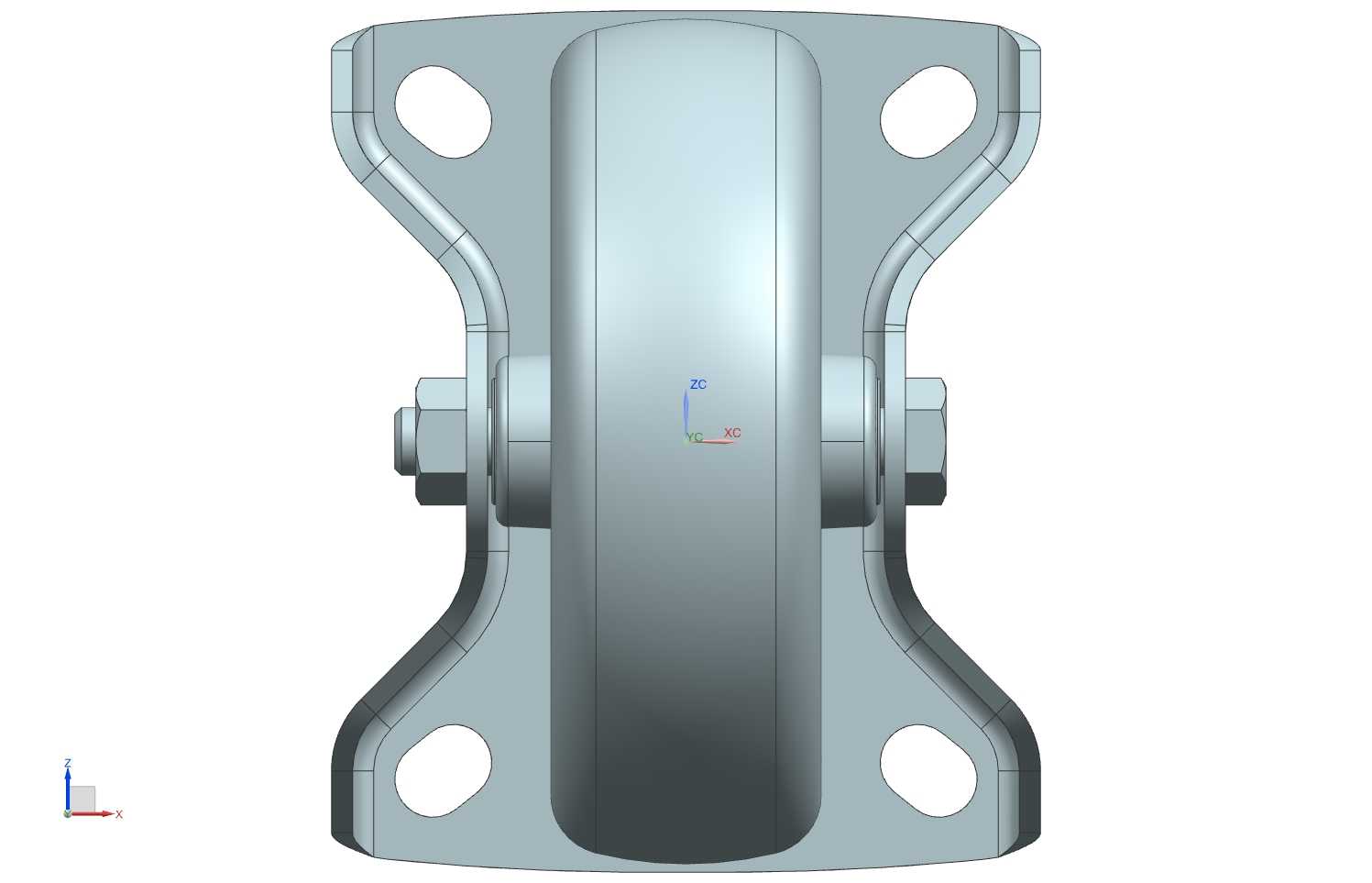

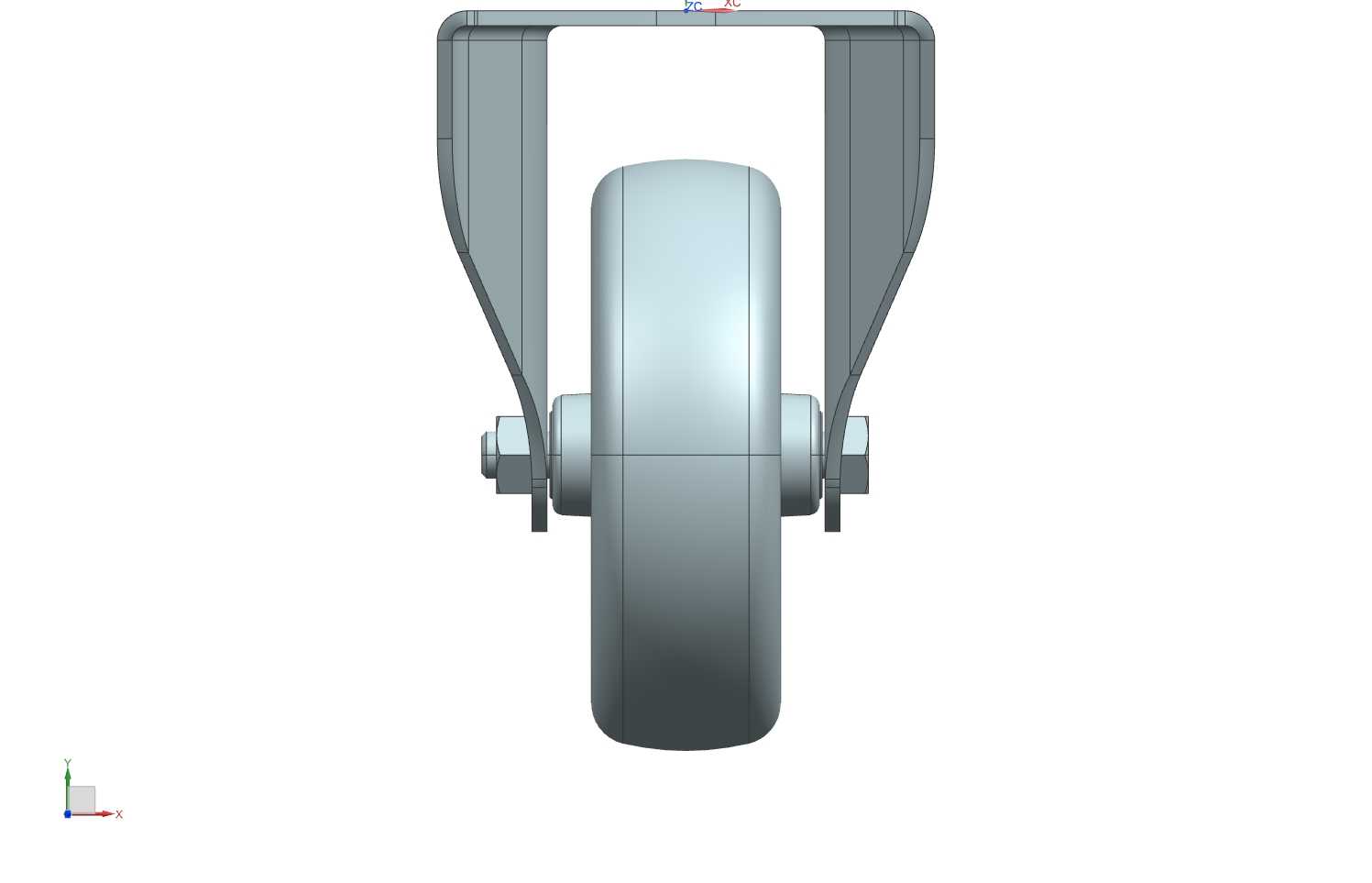

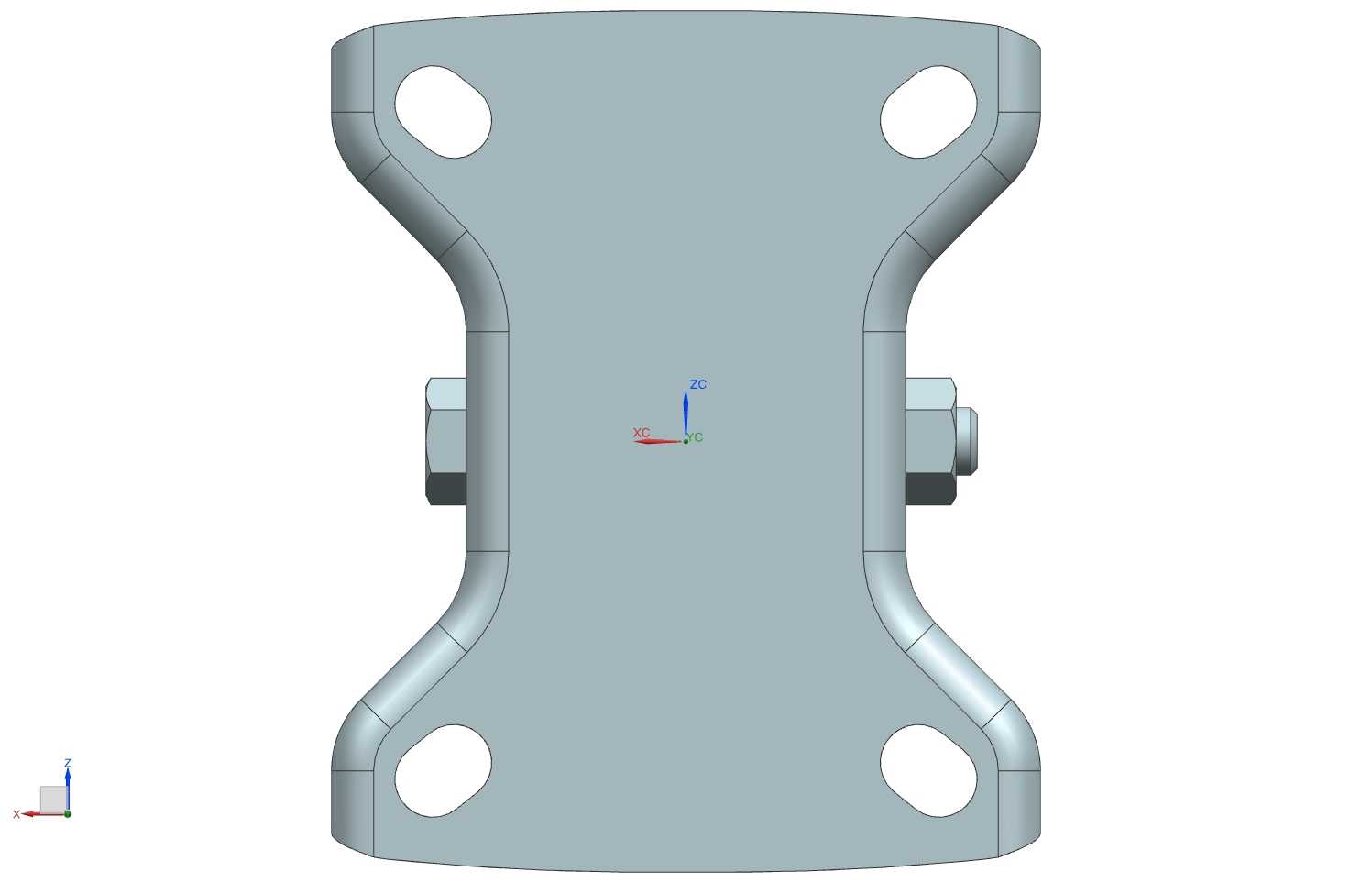

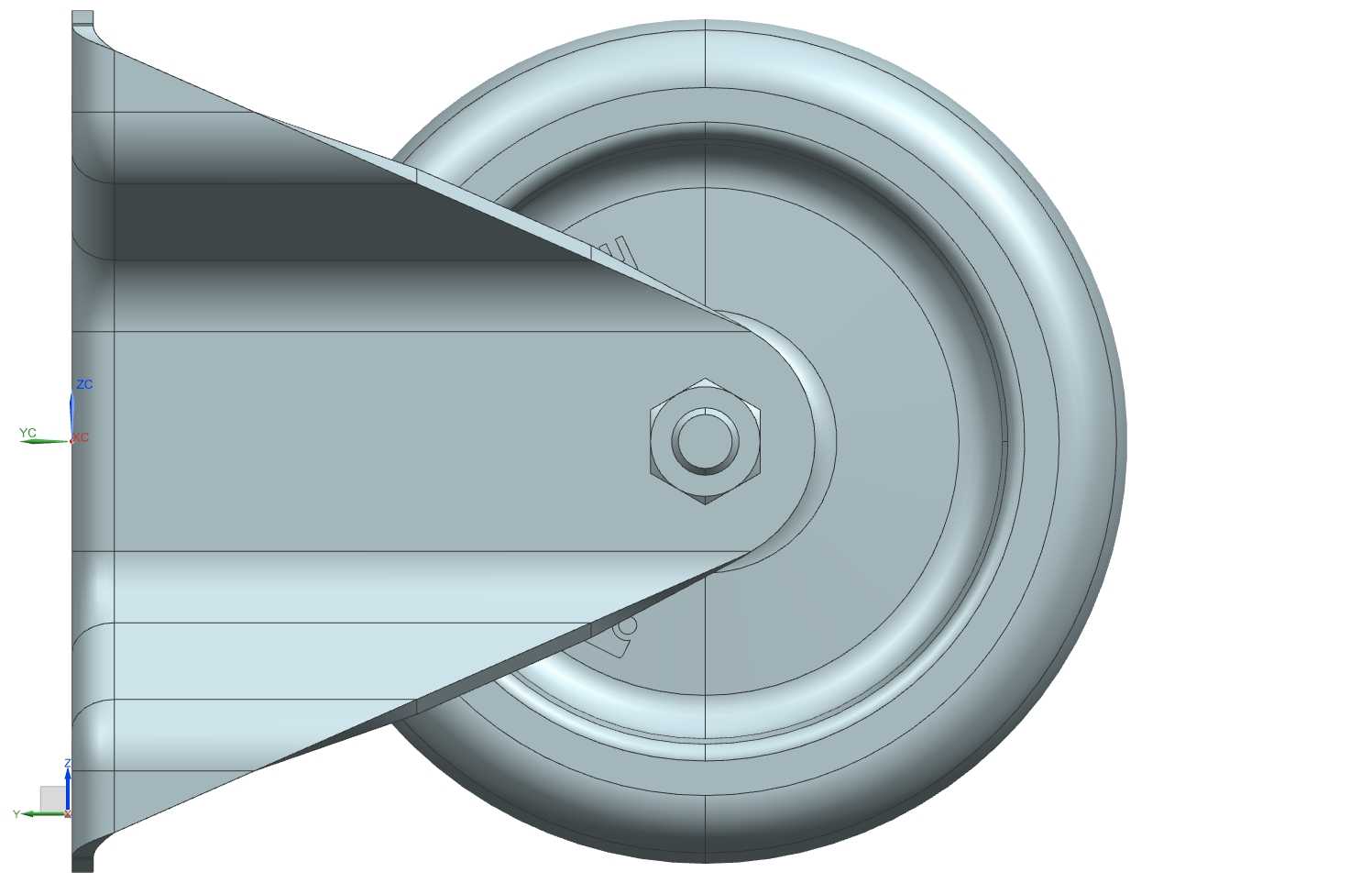

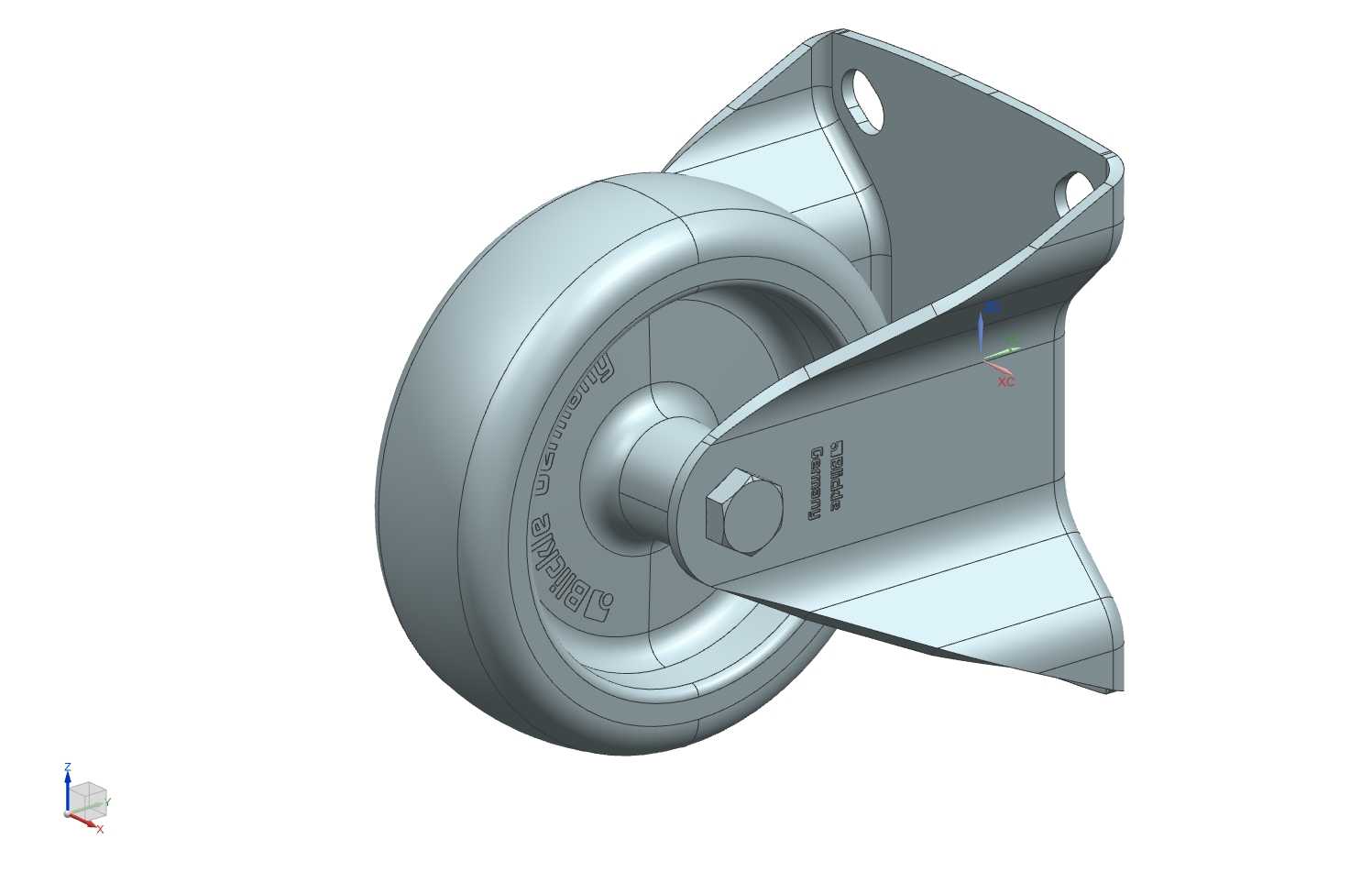

　　从实际使用的工况适配来看，这款脚轮没有设置刹车结构，适用于不需要长期固定位置、需要频繁沿固定路线移位的设备，比如车间内的周转料架、工序间转运台车、轻型焊接工装台等，在长期使用过程中，轮体的耐磨性能能够满足车间三班倒的使用频次，不需要频繁更换脚轮，降低设备维护成本。支架表面采用镀锌防锈处理，在车间内存在少量油污、潮气的环境下，不会轻易出现锈蚀、涂层脱落的问题，保持结构强度的稳定性。轮体与支架的连接部位没有额外的外露突出结构，避免移动过程中勾挂车间内的线缆、气管等管线，减少现场使用的安全隐患。在三维建模过程中，所有的弯折圆角、铆接结构、轮体曲面都按照实际加工工艺进行还原，支架的冲压折弯角度、轮体的脱模斜度都符合实际生产的工艺要求，不存在无法加工的理想化结构，模型可以直接用于脚轮选型时的装配干涉校验，也可以用于设备整体的移动机构结构设计参考，帮助设计人员提前确认安装空间、匹配安装孔位，减少实际生产装配时的适配问题。
