GD-100F重载水平调节支撑脚轮结构

　　在重型工业设备的布局与运维场景中，设备的移位与就位固定一直是现场操作的核心矛盾点：纯固定支撑结构的设备移位需要吊装或撬棍辅助，作业效率低且易损伤地面；纯脚轮支撑的设备就位后存在晃动、定位偏移风险，无法满足高精度加工、检测类设备的安装稳定性要求，GD-100F水平脚轮正是为解决这一矛盾开发的集成式部件。

　　从实际应用场景来看，这类脚轮广泛覆盖工业机械、大型检测工作站、自动化生产线模组、重型实验设备、仓储重型货架等场景，尤其适合需要定期调整工位、同时就位后要求无晃动的设备，比如车间内的大型三坐标检测台、重型工装夹具台、半导体封装段的重型设备机架，这类设备单台重量往往达到数吨，传统的分体式脚轮加支撑脚的方案需要操作人员逐个调整支撑脚高度，作业效率低，且容易出现各支撑点受力不均的问题。

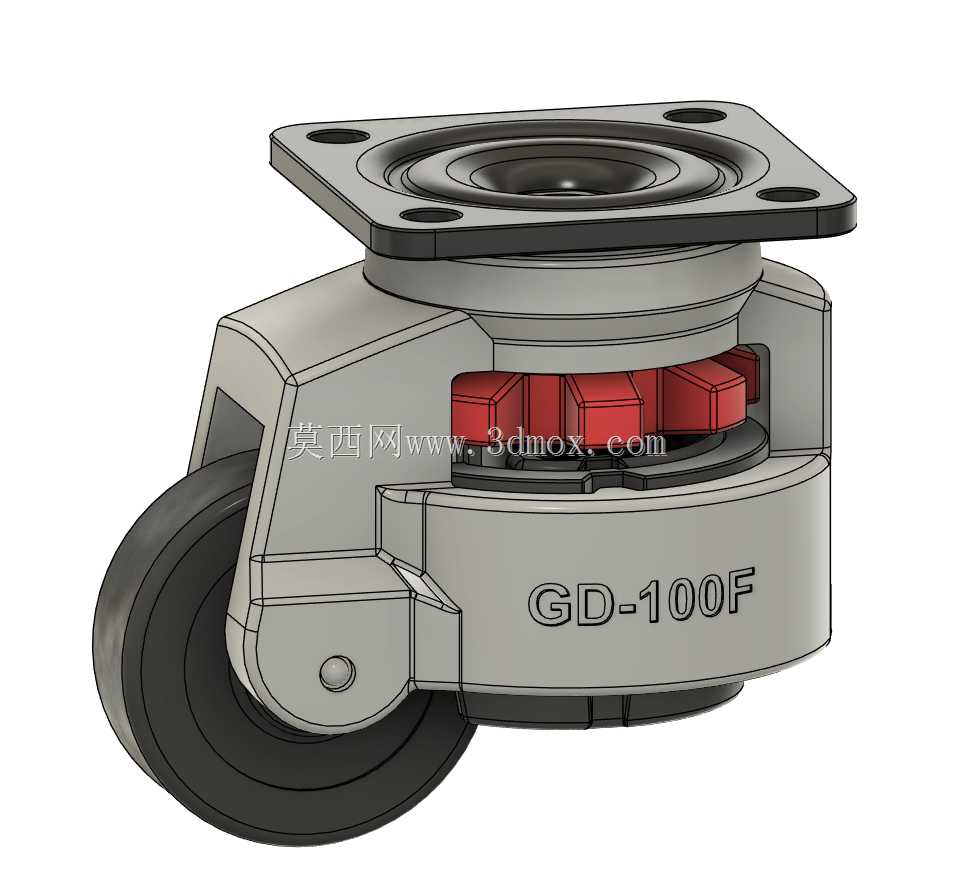

　　该脚轮采用一体化集成设计思路，将行走滚轮与调平支撑结构整合在同一安装主体内，无需在设备底部额外排布支撑脚安装位，大幅节省设备底部的安装空间。主体外壳采用钢制结构，承载部位做了加厚处理，匹配强化聚氨酯滚轮，单轮额定承载可达1000kg，多轮组合使用时可支撑数吨级的重型设备，聚氨酯材质的滚轮在移动过程中不会划伤环氧地坪、工业地砖等常见车间地面，同时具备一定的减震效果，移动过程中可降低设备内部精密部件受到的冲击。

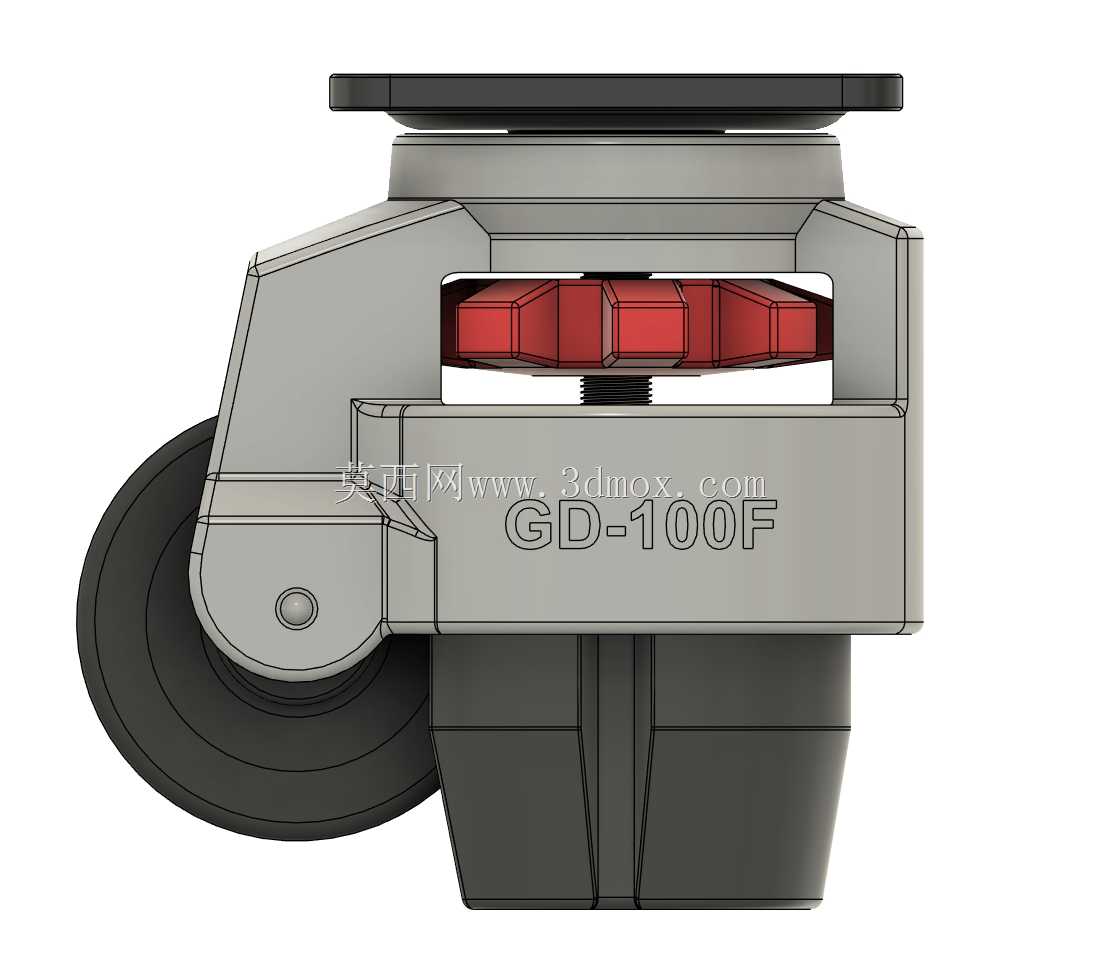

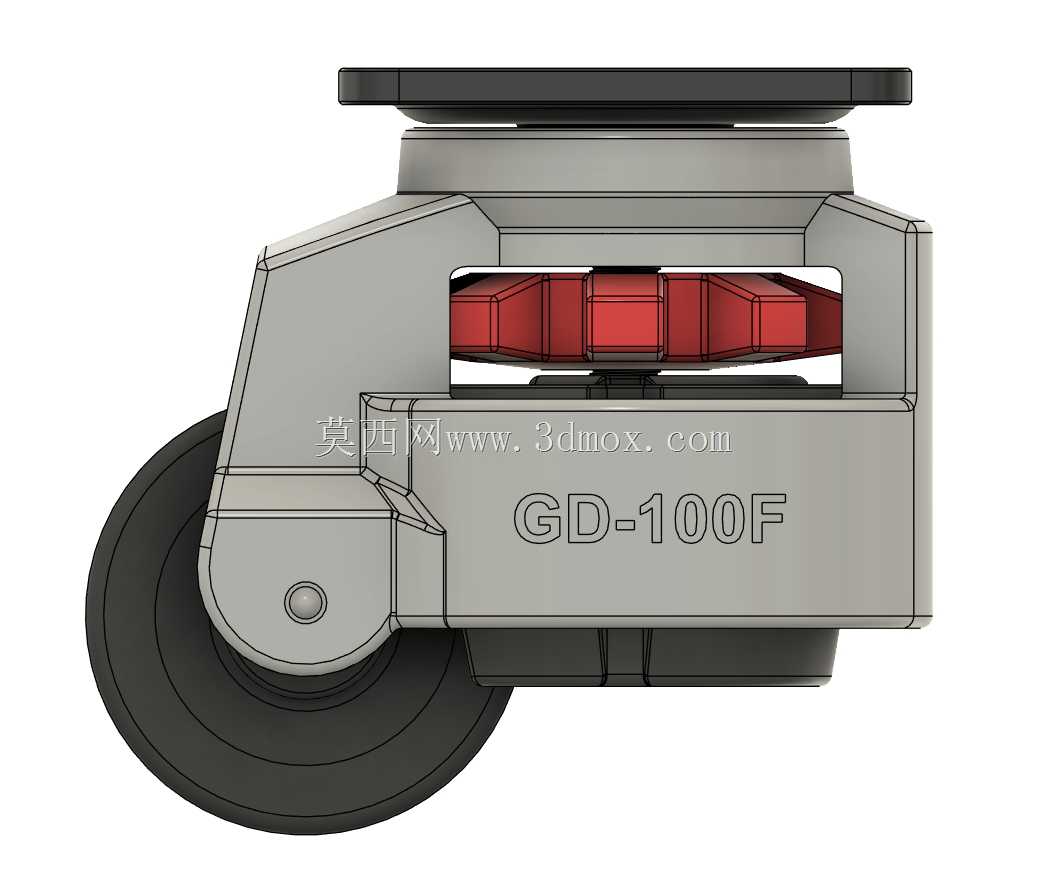

　　核心的调平机构采用可调节脚垫设计，当设备需要移位时，脚垫处于收回状态，滚轮接触地面，可轻松推动设备移动；当设备移动到目标工位后，通过调节结构将脚垫向下伸出，逐步将滚轮抬离地面，此时设备的全部重量由四个（或多个）调平脚垫承担，完全消除滚轮带来的晃动间隙，同时可通过调整各脚垫的伸出高度，将设备台面调整至水平状态，抵消地面不平整带来的安装误差，调节过程无需额外吊装设备，操作人员使用常规扳手即可完成操作，大幅降低设备就位的调整难度。

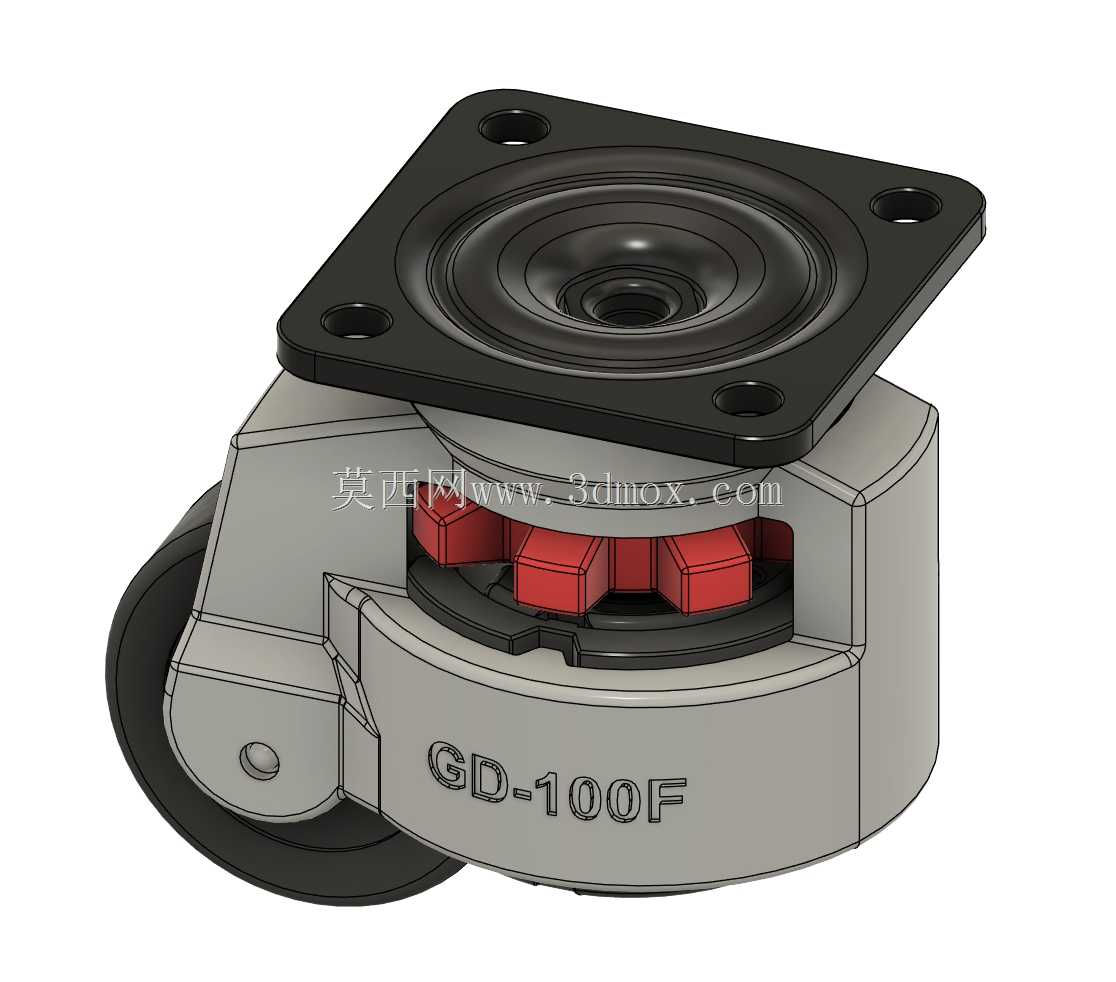

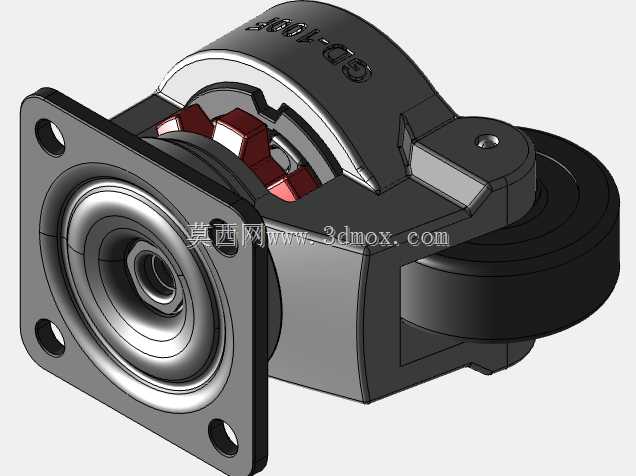

　　从安装边界来看，该脚轮采用方形法兰安装面，法兰上预留四个标准安装孔位，安装时仅需在设备底部的安装梁上对应打孔，使用螺栓即可完成固定，无需复杂的焊接或定制加工；整体结构在收拢状态下的高度尺寸适配大多数工业设备的底部安装间隙，不会额外增加设备的整体高度，伸出状态下的脚垫调节行程可覆盖常规车间地面的平整度误差范围，无需额外增加垫片调整。

　　结构设计上，内部的调节机构采用螺纹传动结构，配合红色的受力缓冲块，可在承载状态下平稳调节高度，不会出现突然下坠或卡滞的问题；滚轮采用偏心转轴结构，转向灵活，推动重型设备时可轻松调整行进方向，滚轮内部的轴承做了密封处理，可适配车间内多粉尘、少量切削液飞溅的工况，延长部件的使用寿命。在实际选型过程中，设计人员需要根据设备的总重量、底部安装点的排布、地面的平整度情况，确定脚轮的配置数量，通常四个脚轮为一组布置在设备底部四个角，对于长度较长的设备可在中部增加辅助脚轮，避免设备底部框架变形；同时需要注意，当设备处于调平支撑状态时，要确保所有脚轮的脚垫都完全接触地面，避免单个脚轮受力过大导致结构损坏。这类集成式调平脚轮相比传统的脚轮加支撑杯的方案，减少了设备底部的零部件数量，安装工序更简单，调节效率更高，同时整体外观更整洁，是重型移动设备支撑行走部件的优选方案。
