带Arduino控制的袋装物料气动包装设备

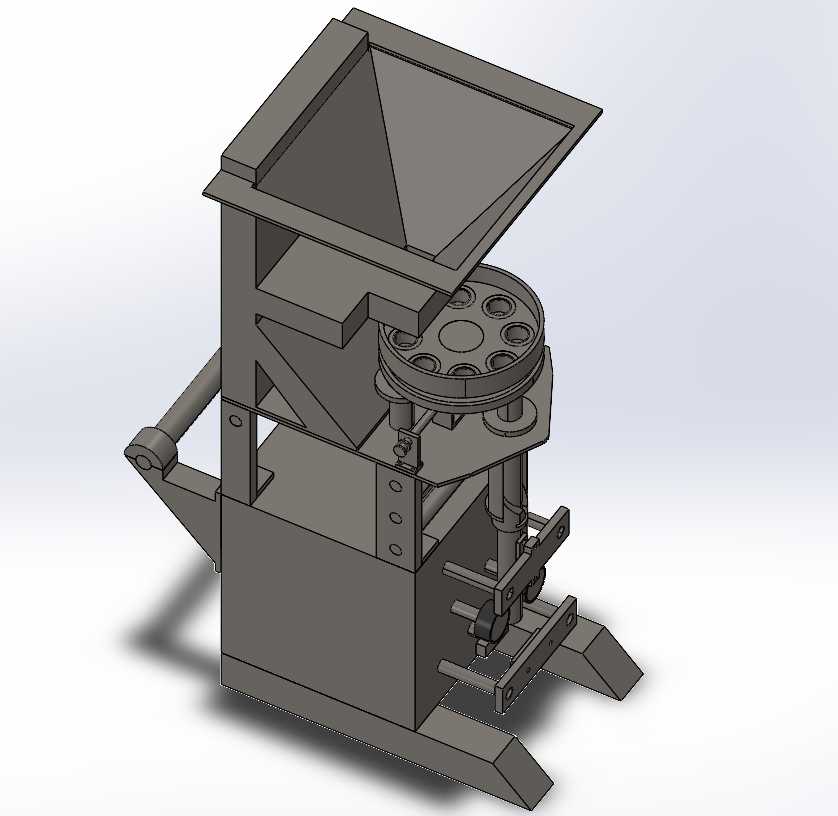

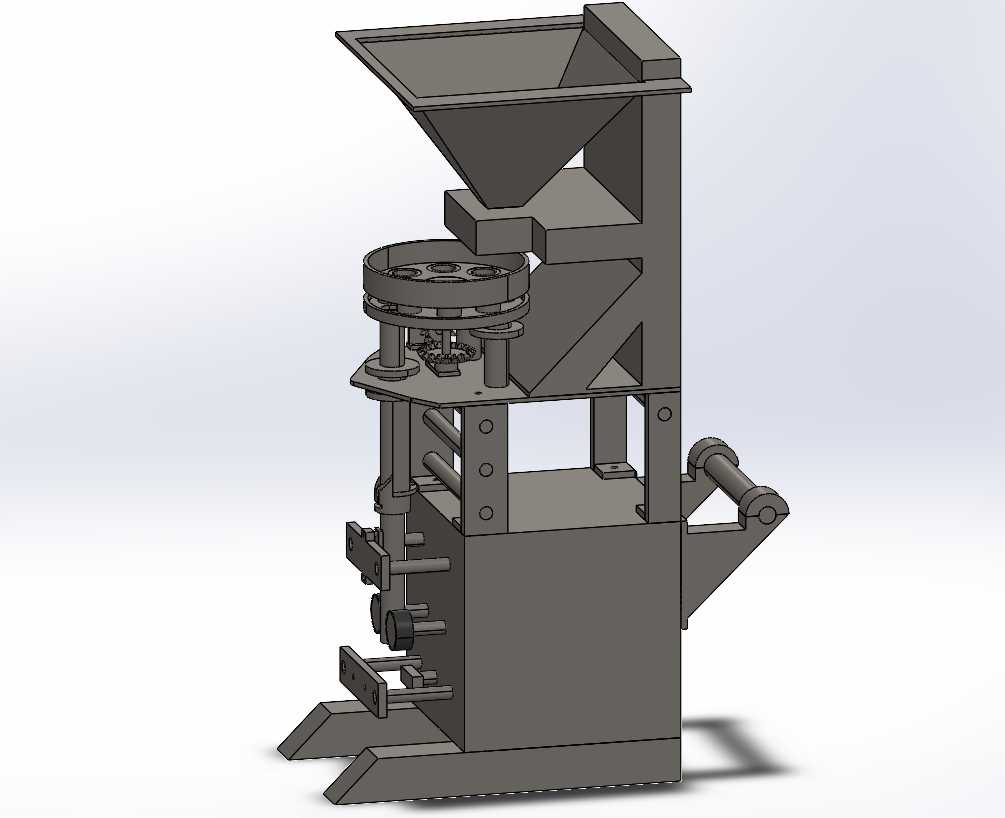

　　这款袋装包装设备主要面向小规格颗粒状、粉状固态物料的中小批量分装场景，常见于食品加工辅料分装、小型五金配件计数包装、农化种子小袋封装、日化颗粒类产品分装等生产环节，适配预制袋的上料、计量、装填、封口全工序作业，不具备液体灌装的密封承压结构，无法适配流动性强的液态物料包装需求。设备整体采用立式框架布局，上部设置敞口式受料斗，斗体采用倾斜溜槽结构引导物料靠自重下落，避免物料架桥卡滞，受料斗下方衔接计量工位，配置三组不同容腔规格的转盘式计量组件，可根据单袋装填重量需求快速更换对应转盘，无需对整体机架做大规模拆装调整，适配10g到500g区间的多规格装填量需求，转盘采用间隙回转驱动，每一次转动对应一个工位的物料装填，计量精度可控制在装填量的±2%区间，满足常规小袋产品的计量误差要求。

　　计量工位下方设置袋口夹持机构，配套气动钳口组件，钳口的开合动作由独立气动回路控制，当预制袋由上料工位输送至装填位时，钳口自动夹紧袋口两侧，避免装填过程中袋口偏移导致物料撒漏，装填完成后钳口带动袋体平移至热封工位，完成袋口的压合密封，热封温度与压合时长可根据包装袋材质（PE复合膜、铝箔膜等）做对应调整，保证封口平整无虚封。设备的动作逻辑控制基于Arduino控制板搭建，气动回路的电磁阀、转盘驱动组件、热封组件的动作触发信号均接入控制单元，可根据实际生产节拍调整各工位的动作间隔，无需复杂的PLC编程操作，对于小型生产作坊、试验线的小批量生产场景适配性较强，后期功能拓展也可通过直接接入传感器信号实现缺料报警、无袋不装填等附加功能。

　　从安装边界来看，设备整体占地尺寸约为长750mm、宽600mm、高1400mm，底部设置四个可调支撑脚，可直接放置在平整的水泥地面或常规生产工作台面上使用，无需做额外的地基固定，安装时仅需接入0.5-0.7MPa的压缩空气气源与220V民用交流电源即可运行，无需配置专用的工业供电线路。设备侧面设置卷膜/预制袋输送支架，可适配两种上料模式，既可以使用人工套袋的半自动生产模式，也可对接小型自动上袋机构实现低速率的全自动生产，单工位最高运行节拍可达20袋/分钟，适配中小产能的生产需求。

　　结构设计上，所有与物料接触的部件均采用易拆卸的螺栓固定结构，更换生产品类时可快速拆卸受料斗、计量转盘、溜槽等部件做清洁处理，避免不同物料之间的交叉污染，机架主体采用标准型材与钣金件焊接组合，整体刚性充足，运行过程中转盘回转、钳口动作带来的振动不会导致机架出现明显晃动，各运动部件的铰接位置均设置自润滑轴套，日常维护仅需定期检查气动管路的密封情况、清理热封工位残留的膜屑即可，无需频繁加注润滑脂。设备的计量转盘与下方溜槽之间设置软质密封挡片，避免粉状物料从转盘缝隙处泄漏造成物料浪费与车间粉尘积累，钳口位置设置可调节的行程限位块，可根据不同宽度的包装袋调整钳口的开合幅度，适配宽度在80mm到180mm区间的预制袋使用，热封工位的压合压力可通过气动回路的调压阀单独调整，避免压力过大导致袋口烫穿、压力过小导致封口不牢的问题。
