门框自动包装生产线三维结构设计

　　在门窗加工制造的末端工序环节，门框类长条形构件的包装长期存在人工作业强度大、包装一致性差、防护层包覆不到位导致运输磕碰的痛点，这套门框自动打包线体正是针对该场景开发的专用自动化包装装备，可直接对接门框成型加工线的板链输出端，完成从取件到成品包装下线的全流程无人化作业，适配家装、建材领域批量生产的门框产品包装需求。

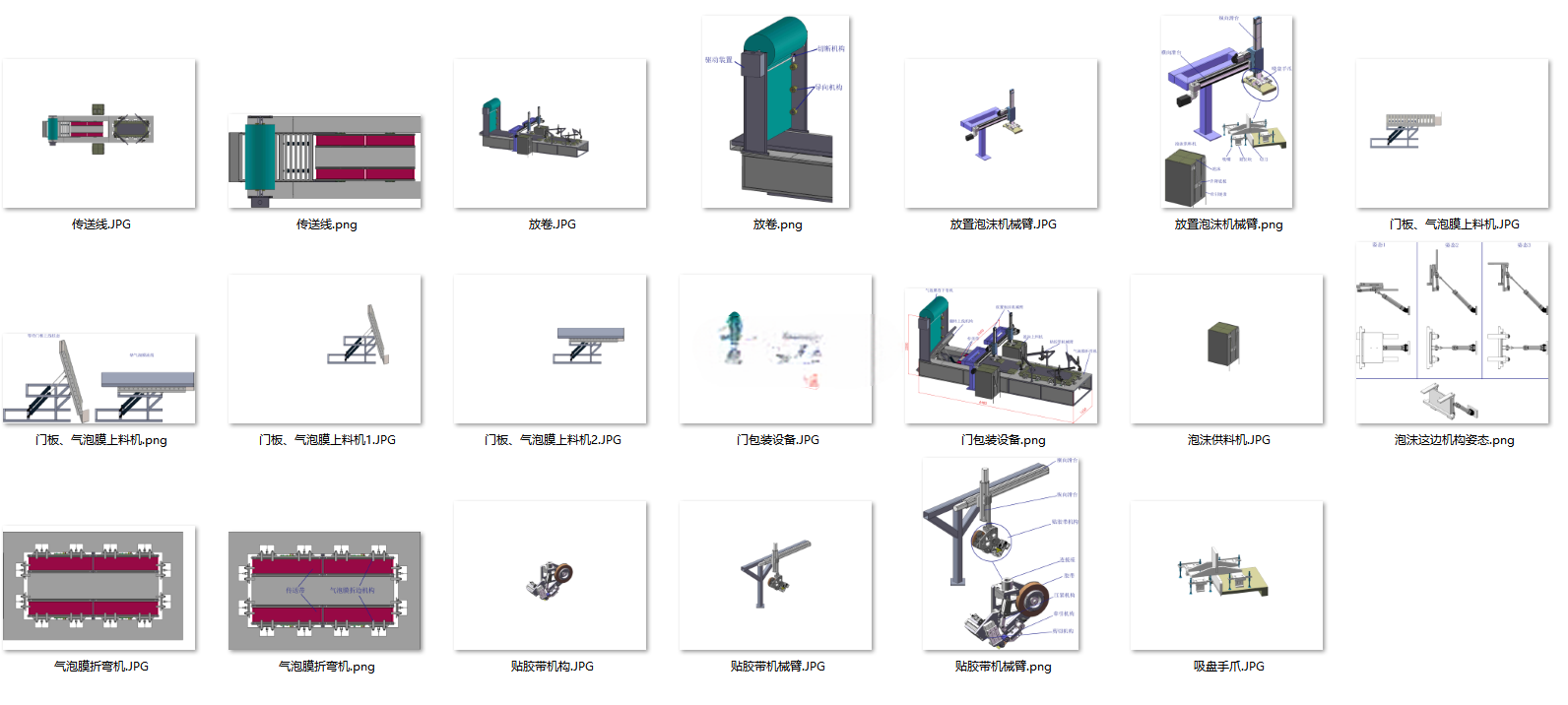

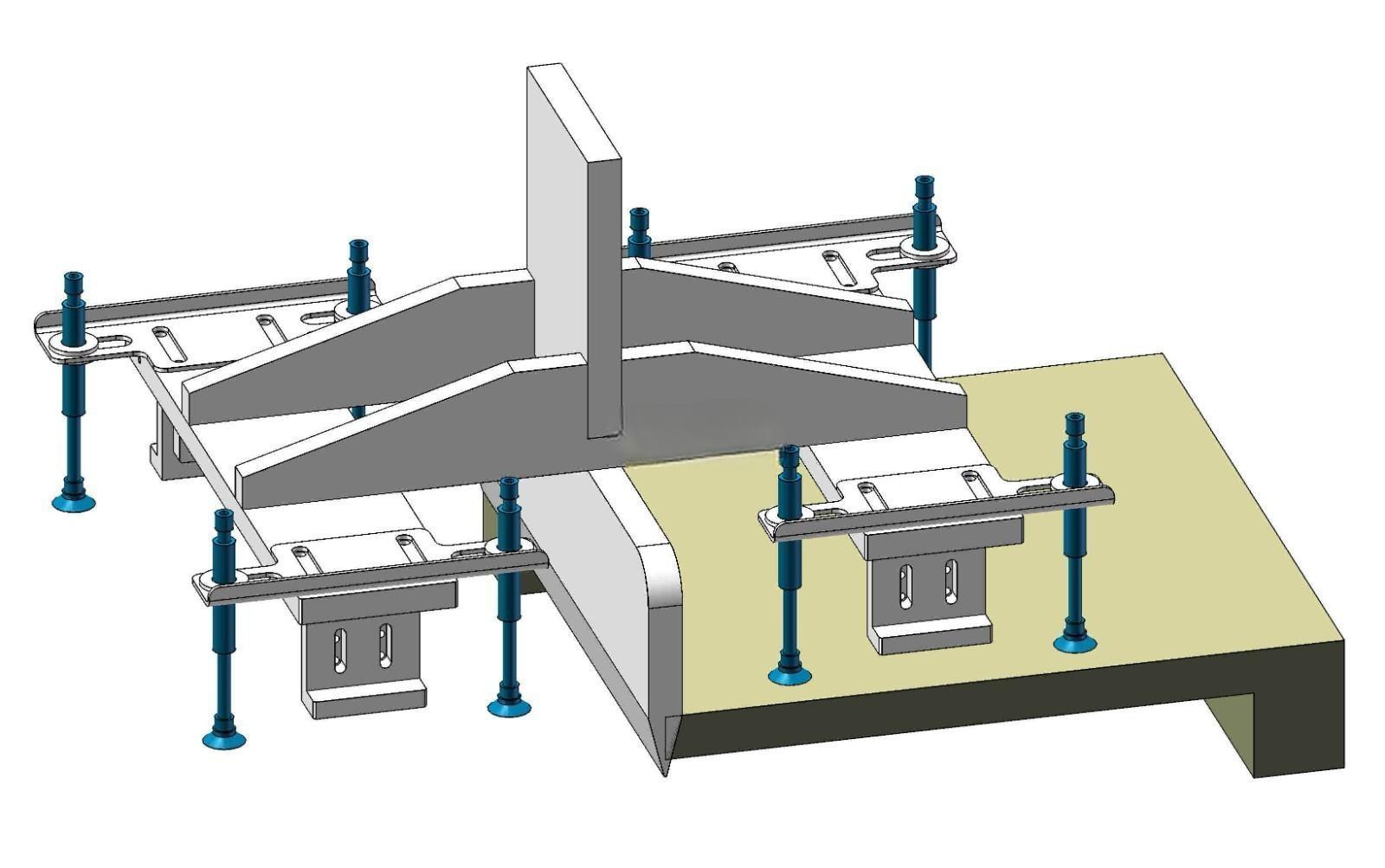

　　线体整体采用分段模块化布局设计，沿工件流转方向依次排布翻转上线机构、进料传送带、泡沫放置机械臂、气泡膜下卷与折弯机构、贴胶带机械臂等核心功能单元，各单元通过统一的机架型材搭建安装基准，现场部署时可根据车间实际产线走向调整各段的衔接位置，无需对主体结构做大规模改动。考虑到门框属于长尺寸、易变形的薄壁类构件，线体的支撑定位结构采用多点可调式支撑柱设计，支撑柱的高度、横向间距均可根据不同规格门框的外形尺寸做快速调整，支撑端采用柔性尼龙垫块接触工件表面，避免取放、输送过程中刮伤门框表面的喷涂或覆膜层。

　　从实际作业逻辑来看，线体启动后首先由前端取料机构将板链线上输送到位的门框抓取转移至打包工位的定位工装上，定位工装通过侧边的限位挡块与端部的定位销完成门框的位置固定，确保后续各工序的作业位置精度。待工件定位完成后，泡沫上料机械臂会将预先裁切好的泡沫护角精准放置在门框的四个边角位置，泡沫护角作为运输过程中的第一道缓冲防护，可吸收装卸、转运过程中的边角碰撞冲击力，避免门框边角出现凹陷、变形问题。

　　完成泡沫护角放置后，气泡膜下卷机构会根据当前门框的外形尺寸输出对应长度的气泡膜，通过折弯机构将气泡膜弯折为适配门框截面的包覆形态，从工件的上下两侧完成整体包覆，包覆过程中传送带保持低速匀速进给，确保气泡膜张紧力适中，既不会因为张力过大扯断膜材，也不会因为张力过小导致膜材松垮、出现褶皱移位。气泡膜包覆到位后，贴胶带机械臂会沿着泡沫护角与气泡膜的搭接位置、气泡膜的缠绕接缝位置自动粘贴封箱胶带，将泡沫护角与气泡膜层完全固定在门框本体上，避免包装层在后续转运过程中出现松脱、滑落的问题。

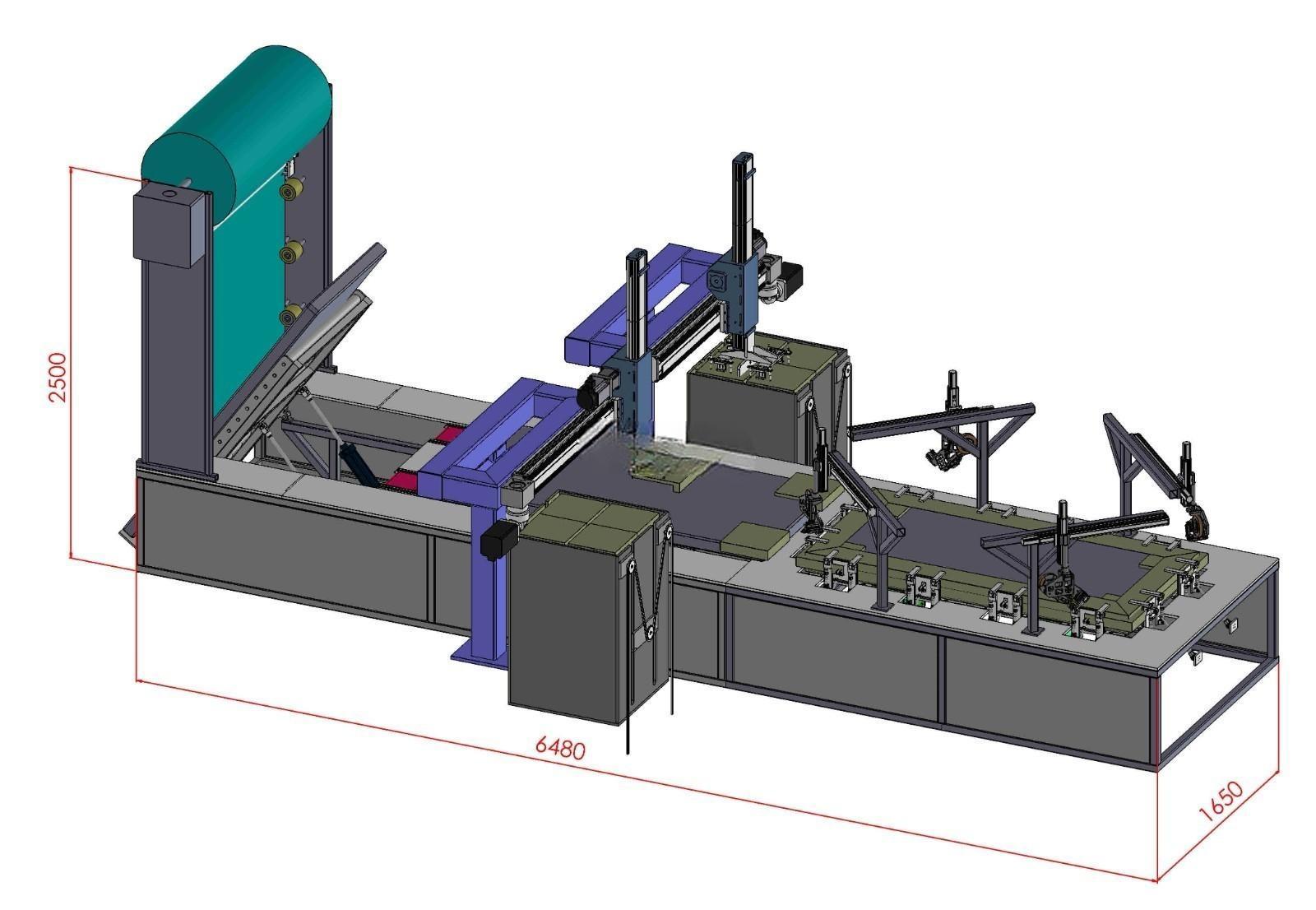

　　线体的整体安装边界尺寸为长6480mm、高2500mm、最宽处3400mm，作业段的有效通行宽度为1650mm，现场部署时需要预留对应长度的安装空间，同时在设备的操作侧预留不小于800mm的维护通道，方便日常对各机构的运动部件做润滑、检修以及易损件更换。线体可适配的门框规格范围覆盖最长2050mm、最宽1200mm、单重最大180kg的常规家装门框产品，调整支撑柱位置与定位挡块的安装孔位即可快速切换不同规格产品的包装参数，换型时间控制在15分钟以内，适配多规格小批量的柔性生产需求。

　　在结构设计细节上，各运动机构的驱动端均采用标准化的伺服传动组件，传送带采用防滑PVC材质带面，避免输送过程中门框出现位置偏移；气泡膜裁切位置配备锯齿形裁切刀，确保膜材切口整齐无连丝；机械臂的末端执行器采用真空吸盘搭配柔性夹爪的组合结构，抓取泡沫护角时不会压碎泡沫材质，取放位置重复精度可控制在±2mm以内，完全满足包装工序的精度要求。整套线体的机架采用方管焊接后整体去应力处理，表面做喷塑防锈处理，长期在车间多尘环境下运行也不会出现机架变形、锈蚀的问题，各功能单元的线缆、气路均通过机架内部的线槽统一排布，外观整洁同时避免管线被运动部件剐蹭损坏。
